561846 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable
Marque	Intellinet
Modèle	561846
Nombre de ports RJ45	24 ports 10/100/1000 PoE+ avec auto-MDI/MDI-X
Ports SFP+	4 ports SFP+ (25S-28S) supportant 1G/10G
Alimentation	110-240 V AC avec cordon d'alimentation inclus
Montage en rack	Oui, avec équerres et vis fournies
Mise à la terre	Vis de mise à la terre sur le châssis, côté connecteur d'alimentation
Gestion	Interface Web, adresse IP par défaut 192.168.2.1
Identifiants par défaut	Utilisateur : admin, Mot de passe : numéro de série sur l'autocollant
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3af/at (PoE)
PoE	PoE+ sur ports 1-24, alimentation jusqu'à 30W par port
Voyants lumineux	PWR (vert), SYS (vert clignotant), Link/ACT/Speed (orange/vert), PoE (jaune)
Câbles recommandés	Cat5e, Cat6, Cat6a, Cat8.x UTP/STP
Distance de câblage maximale	100 mètres
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation
Recyclage	Conforme à la directive DEEE 2012/19/EU
Garantie	Garantie limitée du fabricant (vérifier sur le site)

FOIRE AUX QUESTIONS - 561846 Intellinet

Comment monter le commutateur en rack ?

Utilisez les équerres et vis incluses. Déconnectez tous les cordons, fixez une équerre de chaque côté du commutateur, puis vissez les équerres au rack. Reconnectez les cordons.

Comment effectuer la mise à la terre ?

Utilisez la vis de mise à la terre située à côté du connecteur d'alimentation. Connectez-la à un objet offrant un accès direct à la terre (par exemple le cadre métallique du rack).

Quelle est l'adresse IP par défaut pour la gestion ?

L'adresse IP de gestion par défaut est 192.168.2.1.

Comment accéder à l'interface web ?

Ouvrez un navigateur et saisissez http://192.168.2.1. Utilisez le nom d'utilisateur admin et le mot de passe correspondant au numéro de série figurant sur l'autocollant au bas de l'appareil.

Que signifient les voyants lumineux ?

PWR : vert allumé = alimentation OK. SYS : vert clignotant = système normal. Link/ACT/Speed : orange = 10/100 Mbps, vert = 1000 Mbps, clignotant = activité. PoE : jaune allumé = alimentation PoE fournie, clignotant = anomalie.

Quels types de câbles utiliser ?

Utilisez des câbles Cat5e, Cat6, Cat6a ou Cat8.x UTP/STP pour des performances optimales. Les câbles croisés ou droits sont supportés grâce à l'auto-MDI/MDI-X.

Le commutateur supporte-t-il l'alimentation PoE ?

Oui, les ports 1 à 24 fournissent PoE+ (jusqu'à 30W par port) pour alimenter des appareils compatibles comme des caméras ou points d'accès.

Que faire si un voyant PoE clignote ?

Un clignotement jaune indique une alimentation anormale. Vérifiez que l'appareil connecté est compatible PoE et qu'il ne dépasse pas la puissance maximale. Débranchez et rebranchez l'appareil.

Comment réinitialiser le commutateur ?

La notice ne mentionne pas de bouton de réinitialisation. Vous pouvez effectuer une réinitialisation d'usine via l'interface web (menu Administration) en utilisant le mot de passe par défaut.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE 2012/19/EU, rapportez-le à un point de collecte local ou au point de vente pour recyclage.

MODE D'EMPLOI 561846 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/561846 ou scannez le code QR figurant sur la couverture.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets) ;
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante ;
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) ;
• loin des environnements humides ;
• pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter.

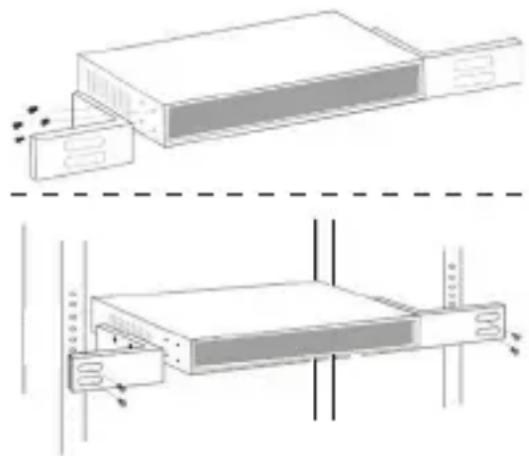

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.
2 Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.
3 Répétez l'étape 2 à l'autre côté du commutateur.
4 Positionnez le commutateur en rack et vissez les équerres au rack.
5 Reconnectez tous les cordons.

Vis de châssis/Mise à la terre

Situé sur le côté du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.

• Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales ; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
• Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant.

DEL Couleur État Description
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation.
SYS Vert		Clignotant Le système est normal.
		Éteint Le système n'a pas démarré.
Link / ACT / Speed 1 – 24	10/100M : Orange ; 1000M : Vert	Allumé Connexion est établie.
		Clignotant Données sont transmises.
		Éteint Connexion n'est pas établie.
PoE 1 – 24	Jaune	Allumé L'appareil connecté est alimenté.
		Clignotant	Alimentation électrique anormale.
		Éteint	Port n'est connecté pas à un appareil PD.
25S – 28S	1G : Orange ; 10G : Vert	Allumé Connexion est établie.
		Clignotant Données sont transmises.
		Éteint Connexion n'est pas établie.

Base de la gestion Web

1 Ouvrez votre navigateur Web.
2 Entrez http:// et l'adresse IP du commutateur dans le champ Adresse. L'adresse IP par défaut degestion est 192.168.2.1.
3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série figurant sur l'autocollant qui se trouve au bas de l'interrupteur. Cliquez sur OK.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
