INSTRUKCJA OBSŁUGI 561808 Intellinet

Ogólny Opis Produktu

Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet został zaprojektowany w taki sposób, aby mógł być zasilany z innego przełącznika PoE i przekazywać dane oraz zasilanie do wielu innych urządzeń kompatybilnych z PoE poprzez standardowy kabel sieciowy Kat.5e lub Kat.6. Wyposażony w pięć gigabitowych portów Ethernet może zasilić do czterech bezprzewodowych punktów dostępowych lub mostów sieciowych, telefonów VoIP i/lub kamer IP; własne zasilanie pobiera z przełącznika PoE, do którego jest podłączony; zapewnia przepustowość do 1000 Mb/s.

Po podłączeniu portu PD (Port 1) do przełącznika PoE, zgodnego z IEEE 802.3af/at, Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet zużyje część prądu do własnego zasilania, pozostała część może zasilić do czterech urządzeń PoE, takich jak na przykład telefony VoIP, co pozwala na pełne wykorzystanie potencjału portów PSE.

Każdy z czterech portów PSE (Porty 2-5) może zapewnić moc do 30 watów. Produkt ten jest zgodny ze standardami IEEE 802.3af oraz IEEE 802.3at, może być zasilany zarówno przez dołączony zasilacz AC, jak i przez PoE.

Cechy Produktu

• Może być zasilony z zasilacza PoE lub przełącznika PoE i zapewnia zasilanie do 4 urządzeń sieciowych PoE
• Porty wyjściowe RJ45 PoE zgodne z IEEE 802.3at/af
• Technologia ograniczania zużycia energii "Green Ethernet" deaktywuje nieużywane porty oraz dostosowuje poziom mocy na

Specyfikacja Ogólna

• Przepustowość magistrali: 10 Gbps
  • Certyfikaty: FCC Class B, CE, RoHS
• Metalowa obudowa
  • Wymiary: 78 (L) x 140 (W) x 28 (H) mm
  • Waga: 0,6 kg

Specyfikacja Zasilania

• Dołączony zasilacz AC:
- Wejściowe: 100–240 V AC, 50–60 Hz, 2.5 A
- Wyjściowe: 48 VDC, 1.5 A
- Całkowita moc PoE: 68 W (maksymalnie)
- Pobór mocy: 75 W (maksymalnie)

podstawie długości kabli

• Może być zasilany poprzez PoE lub dzięki dołączonemu zasilaczowi AC
• Całkowita moc PoE wynosi 68 W w przypadku zasilania przełącznika z zasilacza AC; 26 W w przypadku zasilania przełącznika poprzez PoE
• Tablica adresów MAC do 2048 wpisów
• Bufor pamięci 256 KB

• Temperatura pracy: 0–40°C
• Temperatura magazynowania: 0–70°C
- Wilgotność pracy: 10 - 90% RH, nieskondensowana

• Port PoE PD (port nr 1)

• Wejściowe: zgodne z IEEE 802.3af/at
• Całkowita moc PoE: 26 W (maksymalnie)
• Pobór mocy: 30 W (maksymalnie)

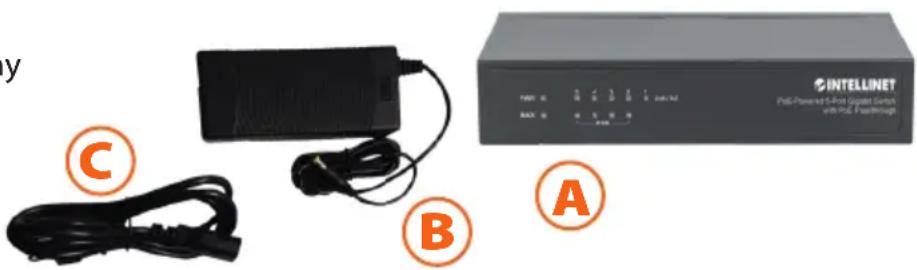

Zawartość Opakowania

- Przełącznik Gigabit Zasilany Przez PoE 5-Portowy z PoE Passthrough (A)

• Zasilacz (B)

- Kabel zasilający (C)

- Instrukcja

Przełącznik Gigabit Zasilany Przez PoE 5-portowy z PoE Passthrough Intellinet (wyposażony jest w 11 diod, które dostarczają informacji o aktualnym statusie urządzenia. Przedstawiają następujące parametry:

Dioda Status Opis

PWR On (wł.) Zasilanie dostarczane jest za pomocą zasilacza AC.Off (wył.) Zasilanie nie jest dostarczane za pomocą zasilacza AC.

Link/Act On (wł.) Połączenie sieciowe zostało ustanowione.Migająca Połączenie sieciowe zostało ustanowione, pakiety danych są wysyłane i odbierane.Off (wył.) Nie ustanowiono połączenia sieciowego.

PSE On (wł.) Port 1 (PD) jest podłączony do portu PSE, np. przełącznika PoE lub zasilacza PoE.Off (wył.) Port 1 (PD) nie jest podłączony do portu PSE.Migająca Moc nie jest wystarczająca do zasilenia urządzeń PoE.

MAX On (wł.) System osiągnął łączną moc wyjściową w wysokości 55W. Łączna moc PoE zbliża się do maksimum.Off (wył.) System zużywa poniżej 55W mocy.Migająca Moc jest niewystarczająca dla podłączonego urządzenia PoE.

Porty

Przełącznik wyposażony jest w 5 portów Gigabitowych, gniazdo zasilania oraz włącznik.

Porty Opis
1 Port PD (urządzenie zasilane). Po podłączeniu do zasilacza PoE lub przełącznika PoE zgodnego z IEEE 802.3af/at, przełącznik będzie zasilony z tego właśnie zasilacza lub przełącznika PoE, w takim przypadku nie ma konieczności używania zasilacza sieciowego.Oczywiście port ten może być podłączony do każdego standardowego portu Ethernet, niezależnie czy jest to port PoE czy nie.
2-5	Porty PSE (urządzenia będące źródłem zasilania) – zgodne z IEEE 802.3af/at – do portów można podłączyć urządzenia PoE, takiej jak telefony VoIP czy kamery IP. Oczywiście każde inne urządzenie sieciowe nie obsługujące PoE również może być podłączone do tych portów.
DC	Dołączony zasilacz sieciowy może być podłączony tutaj. Szczegóły na następnej stronie.
I /O	Wciśnij I aby włączyć przełącznik; wciśnij O, aby go wyłączyć.

Instalacja sprzętu

Zapoznaj się ze schematem na stronie numer 3.

Podłącz port 1 do zasilacza PoE lub przełącznika PoE, aby zasilić do czterech innych urządzeń PoE. Jeśli nie posiadasz zasilacza lub przełącznika PoE lub jeśli potrzebujesz dodatkowej mocy PoE na portach, podłącz zewnętrzny zasilacz sieciowy.

Port PD vs. Zewnętrzny zasilacz sieciowy

Przełącznik Gigabit Zasilany przez PoE 5-Portowy z Passthrough (561082) został zaprojektowany w taki sposób, aby odbierać dane i zasilanie na porcie 1, a następnie przekazywać dane i zasilanie do podłączonych do portów 2, 3, 4 oraz 5 urządzeń PoE. Pomimo to, w zestawie znajduje się zewnętrzny zasilacz sieciowy, poniżej tłumaczymy dlaczego tak jest.

Jeśli port 1 (PD) przełącznika 561082 podłączony jest tylko do zasilacza lub przełącznika PoE, przełącznik ten może odebrać do 30 watów na tym porcie – o ile urządzenie zasilające jest w stanie przekazać tyle mocy przez jeden port. Z tych 30 watów (wchodzących) przełącznik 561082 zużywa część do własnego zasilania, resztę mocy (wychodzącej) może przekazać do urządzeń PoE podłączonych do niego. Jest to około 26 watów dostępnych na 4 porty, co średnio daje 6.5 wata na port. Moc taka jest wystarczająca do zasilenia czterech telefonów VoIP lub kamer IP o ile każde z urządzeń nie potrzebuje więcej niż 6.5 wata.

Jeśli chcesz podłączyć urządzenie typu wysoko wydajny Bezprzewodowy AC Gigabitowy Punkt Dostępowy, będziesz potrzebował znacznie więcej mocy. W takiej sytuacji należy użyć zasilacza sieciowego. Gdy jest podłączony maksymalna moc łączna wzrasta z 30 do 68 watów.

Rodzaj zasilania Moc dostępna dla urządzeń PoE podłączonych do portów 2–5
Port 1 (PD port) tylko	26 watów łącznie
Zasilacz sieciowy	68 watów łącznie

Obsadzenie pinów PoE

Standard IEEE 802.3af/at stanowi, że każdy port PSE (zasilacza PoE lub przełącznika PoE) musi obsługiwać jeden z dwóch typów przesyłania zasilania, A lub B. Przełącznik Gigabit Zasilany przez PoE 5-Portowy z PoE Passthrough obsługuje typ A.

Pin Sygnał
1 DC (+)
2 DC (+)
3	DC (−)
4
5
6	DC (−)
7
8

Standard IEEE 802.3af/at wymaga również, aby urządzenie PoE (PD) takie jak telefony VoIP czy kamery IP obsługiwały obydwa typy przesyłania zasilania, A oraz B, co pozwala na podłączenie dowolnego urządzenia PoE zgodnego z IEEE 802.3af/at do Przełącznika Gigabit Zasilanego przez PoE 5-Portowego z PoE Passthrough bez obawy o obsadzenie pinów PoE.

Polski: Informacje dotyczące gwarancji znajdują się na stronie :

Polski: Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

Polski: Urządzenie spełnia wymagania dyrektyw 2014/53/UE i/lub 2004/108/EC & 2006/95/EC. Deklaracja zgodności dostępna jest na stronie internetowej producenta:
