INSTRUKCJA OBSŁUGI 545075 Intellinet
Dwukierunkowy Media Konwerter WDM Ethernet Polski
Dziękujemy za zakup Dwukierunkowego Jednomodowego Media Konwertera WDM Intellinet. Za pomocą kabli optycznych Media Konwerter łączy na duże odległości dwie sieci Ethernet.
DWUKIERUNKOWY WDM W PORÓWNANIU DO STANDARDOWEGO MEDIA KONWERTERA
Standardowy Media Konwerter

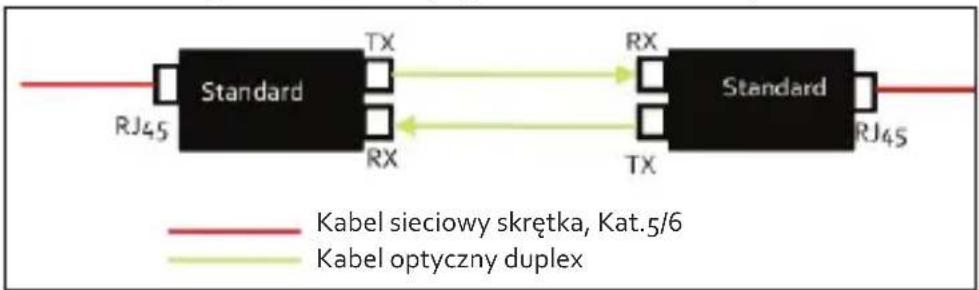

Do utworzenia połączenia pomiędzy dwoma media konwerterami konieczne są dwa kable optyczne, określane jako światłowody tupu duplex.
note right of A: Kabel sieciowy skrętka, Kat.5/6
note right of B: Kabel optyczny duplex
Dwukierunkowy Media Konwerter WDM

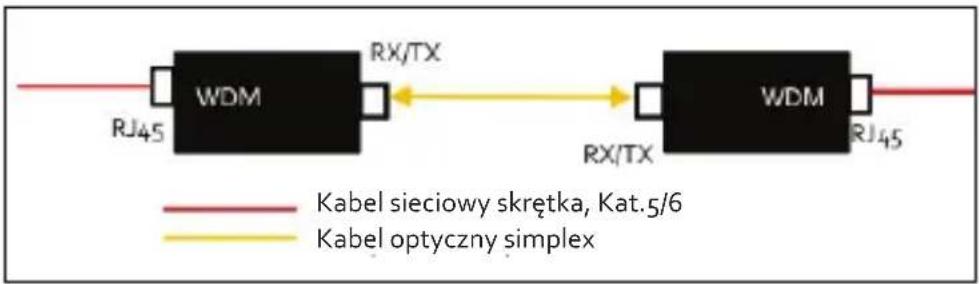

Jeden kabel optyczny jest wystarczający aby utworzyć połączenie pomiędzy dwoma media konwerterami. Sygnał transmitowany jest w obydwu kierunkach.


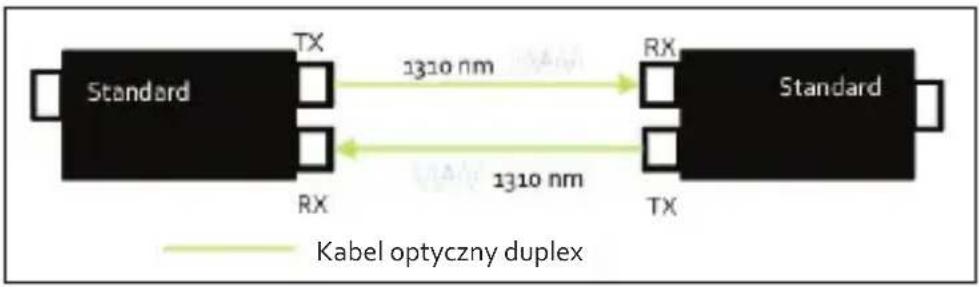

A["Standard TX"] -->|1310 nm| B["Standard RX"]
B -->|1310 nm| A
style A fill:#000,stroke:#000,color:#fff
style B fill:#000,stroke:#000,color:#fff
note right of A: Kabel optyczny duplex


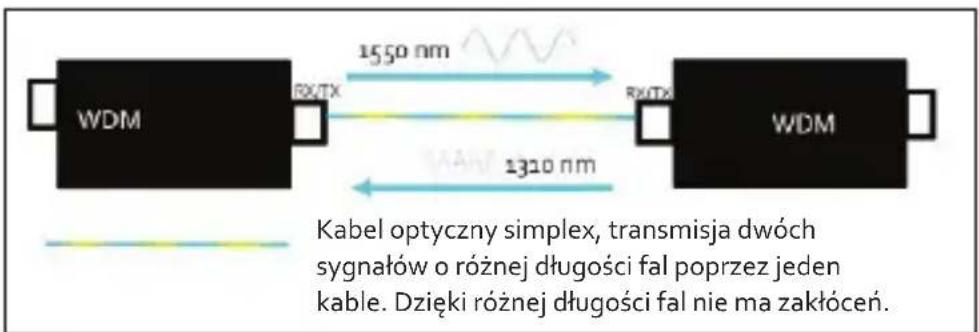

WDM RXTX 1550 nm 1310 nm Kabel optyczny simplex, transmisja dwóch sygnałów o różnej długości fal poprzez jeden kable. Dzięki różnej długości fal nie ma zakłóceń.MODELE
- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510547)
10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1550/TX1310)
- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510530)
10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1310/TX1550)
- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545068)
10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1550/TX1310)
- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545075)
10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1310/TX1550)
ZŁĄCZA
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych.
Światłowód
Jak pokazano powyżej, jeden kabel optyczny wystarczy aby utworzyć połączenie pomiędzy dwoma media konwerterami WDM. Z założenia media konwertery te muszą być używane w parach. Model 510547 można połączyć z modelem 510530 (Fast Ethernet) oraz model 545068 można połączyć z modelem 545075 (Gigabit Ethernet).
ZASILANIE
Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych ze specyfikacją (5V DC, co najmniej 1A).

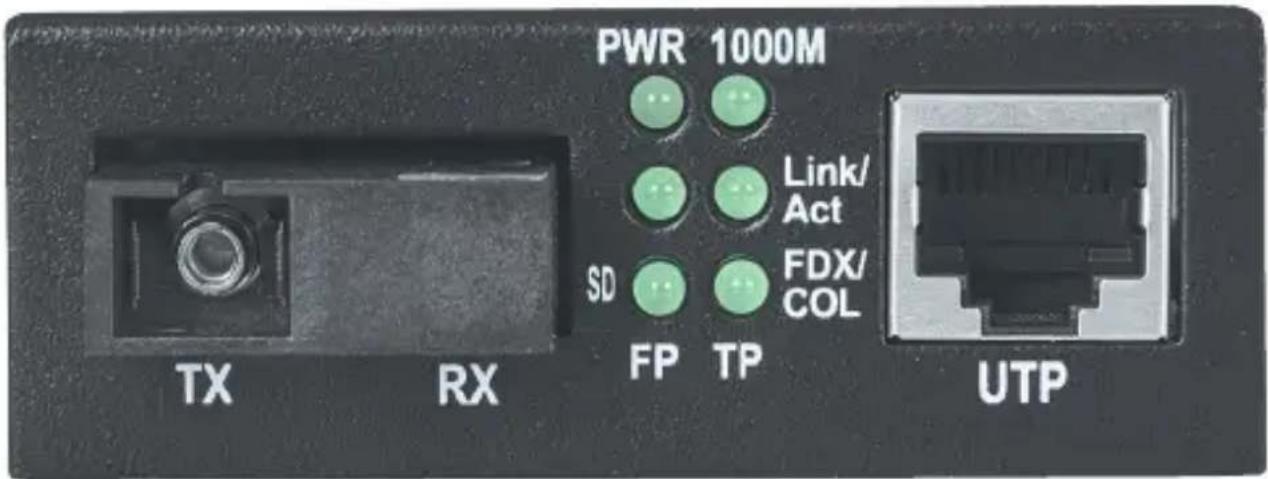

PWR – Zasilanie jest podłączone.
1000M – Gdy świeci, sygnalizuje połączenie po skrętce z prędkością 1000 Mb/s.
Link/Act (TP = RJ45; FP = Fiber) – Połączenie aktywne, gdy świeci; transmisja danych, gdy miga; brak połączenia, gdy nie świeci.
FDX/COL (dla TP/RJ45) – Praca w trybie full duplex, gdy świeci; błąd podczas transmisji, gdy miga; praca w trybie half duplex, gdy nie świeci.
SD (dla FP/Fiber) – Wykryto sygnał po światłowodzie, gdy świeci; brak sygnału, gdy nie świeci.
Specyfikacja techniczna dostępna jest na stronie intellinetnetwork.com.
