Typ produktu	Dwukierunkowy konwerter nośnika Ethernet WDM (Fast Ethernet)
Model	510530
Marka	Intellinet
Kategoria	Konwerter audio/wideo (Ethernet na światłowodzie)
Łączność miedziana	1 port RJ45 (UTP) 10/100 Mb/s, auto-negocjacja
Łączność światłowodowa	1 port światłowodu simplex (WDM, 1310 nm TX, 1550 nm RX)
Maksymalna odległość światłowodowa	Do 20 km (w zależności od typu światłowodu)
Maksymalna odległość miedziana	100 m (Cat5e lub wyższy)
Zasilanie	Zewnętrzny zasilacz sieciowy (5 V DC, nie zawarty w instrukcji)
Pobór mocy	Około 2 W
Wskaźniki LED	PWR (zasilanie), 1000M (łącze 1000 Mb/s), Link/Activity (TP i światłowód), FDX/COL (full duplex/kolizje), SD (wykrywanie sygnału optycznego)
Temperatura pracy	0°C do 50°C
Wilgotność pracy	10% do 90% (bez kondensacji)
Wymiary	Około 95 x 70 x 25 mm
Waga	Około 150 g (bez zasilacza)
Materiał obudowy	Metal
Zgodność	Ethernet IEEE 802.3u, Fast Ethernet 100BASE-TX i 100BASE-FX
Topologia	Punkt-punkt (wymaga pary konwerterów)
Tryb transmisji światłowodowej	Dwukierunkowy (WDM) na światłowodzie simplex
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Nie używać rozpuszczalników ani środków ściernych.
Bezpieczeństwo	Odłączyć przed czyszczeniem. Używać wyłącznie dołączonego zasilacza. Przestrzegać dyrektyw WEEE.
Części zamienne i naprawialność	Brak dostępnych części zamiennych. W przypadku awarii skontaktować się z serwisem.
Informacje ogólne	Ograniczona gwarancja: patrz intellinetnetwork.com/warranty. Zgodny z dyrektywami 2014/53/UE, 2004/108/WE i 2006/95/WE.

Często zadawane pytania - 510530 Intellinet

Jak podłączyć konwerter Intellinet 510530 do mojej sieci?

Podłącz port RJ45 konwertera do portu Ethernet przełącznika lub routera za pomocą kabla Cat5e lub wyższej kategorii. Następnie podłącz port światłowodowy do innego kompatybilnego konwertera (np. model 510547) za pomocą kabla światłowodowego simplex.

Jaki typ kabla światłowodowego stosować z 510530?

510530 używa światłowodu simplex (pojedyncze włókno). Działa w technologii WDM (multipleksacja z podziałem długości fali): nadaje na 1310 nm i odbiera na 1550 nm (lub odwrotnie w zależności od sparowanego modelu).

Czy mogę używać 510530 z innym modelem konwertera?

Tak, aby działał dwukierunkowo WDM, 510530 musi być sparowany z kompatybilnym modelem, takim jak 510547 (Fast Ethernet) lub 545075 (Gigabit), w zależności od żądanej prędkości.

Jaka jest maksymalna odległość obsługiwana przez 510530?

Maksymalna odległość zależy od typu światłowodu: do 20 km z włóknem jednomodowym (SM) i do 2 km z włóknem wielomodowym (MM). Użyj światłowodu odpowiedniego do potrzeb.

Co oznaczają diody LED na konwerterze?

Wskaźniki to: PWR (zasilanie), 1000M (łącze 1000 Mb/s), Link/Act (zielony dla aktywnego łącza, migający dla aktywności), FDX/COL (full duplex lub kolizje) i SD (wykrywanie sygnału optycznego).

Jak skonfigurować konwerter?

Nie jest wymagana żadna konfiguracja: konwerter jest plug-and-play. Automatycznie wykrywa prędkość i duplex sieci miedzianej. Wystarczy podłączyć zasilanie i kable.

Czy 510530 obsługuje Gigabit Ethernet?

Nie, 510530 to model Fast Ethernet (10/100 Mb/s). Do Gigabit użyj modelu 545068 lub 545075 zgodnie z instrukcją.

Czy mogę użyć kabla światłowodowego duplex (dwa włókna) z tym konwerterem?

Nie, port światłowodowy 510530 jest przeznaczony dla kabla simplex. Użycie kabla duplex wymagałoby adaptera lub innego typu konwertera.

Co zrobić, jeśli dioda LED 'Link/Act' nie świeci?

Najpierw sprawdź, czy zasilanie jest podłączone (dioda PWR świeci). Następnie upewnij się, że kable miedziane i światłowodowe są prawidłowo podłączone i oba konwertery są włączone. Przetestuj z innym kablem lub portem.

Jak konserwować konwerter?

Odłącz zasilanie przed czyszczeniem. Czyść obudowę miękką, suchą ściereczką. Unikaj chemikaliów. Utrzymuj porty światłowodowe w czystości za pomocą odpowiedniego zestawu do czyszczenia.

INSTRUKCJA OBSŁUGI 510530 Intellinet

Dwukierunkowy Media Konwerter WDM Ethernet Polski

Dziękujemy za zakup Dwukierunkowego Jednomodowego Media Konwertera WDM Intellinet. Za pomocą kabli optycznych Media Konwerter łączy na duże odległości dwie sieci Ethernet.

DWUKIERUNKOWY WDM W PORÓWNANIU DO STANDARDOWEGO MEDIA KONWERTERA

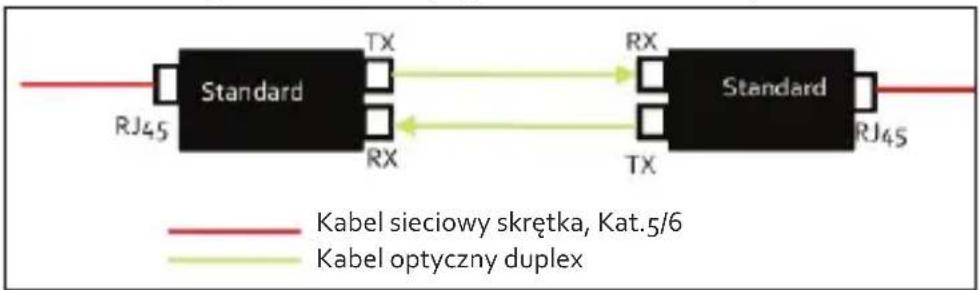

Standardowy Media Konwerter

Do utworzenia połączenia pomiędzy dwoma media konwerterami konieczne są dwa kable optyczne, określane jako światłowody tupu duplex.
    note right of A: Kabel sieciowy skrętka, Kat.5/6
    note right of B: Kabel optyczny duplex

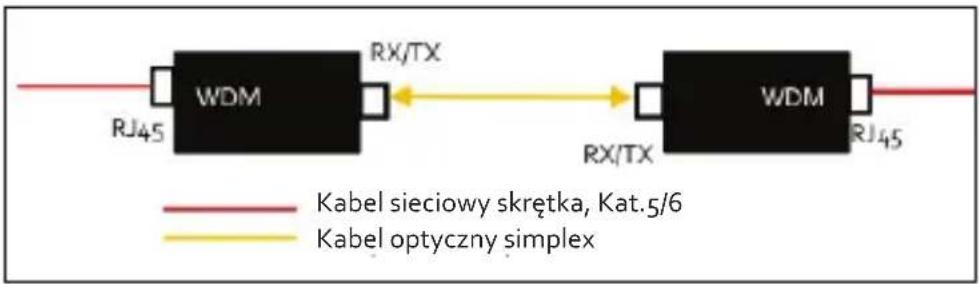

Dwukierunkowy Media Konwerter WDM

Jeden kabel optyczny jest wystarczający aby utworzyć połączenie pomiędzy dwoma media konwerterami. Sygnał transmitowany jest w obydwu kierunkach.

WDM RJ45 RX/TX WDM RJ45 Kabel sieciowy skrętka, Kat.5/6 Kabel optyczny simplex

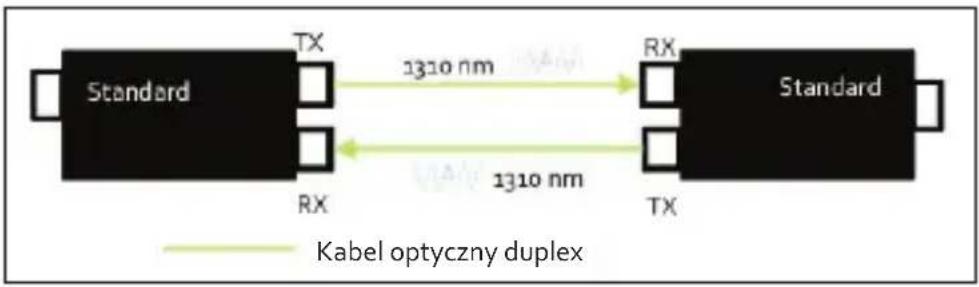

    note right of A: Kabel optyczny duplex

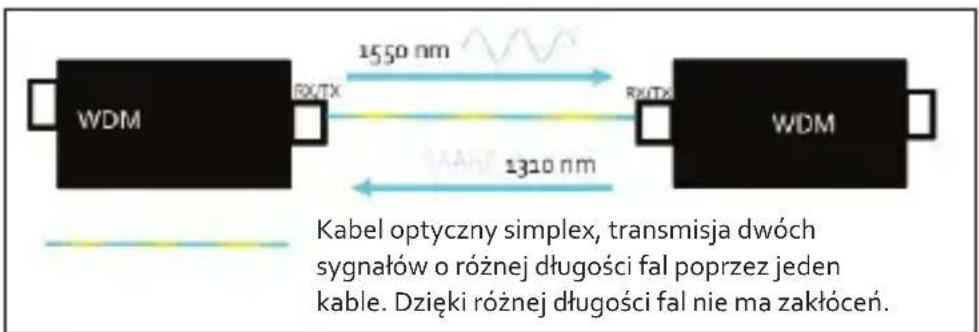

WDM RXTX 1550 nm 1310 nm Kabel optyczny simplex, transmisja dwóch sygnałów o różnej długości fal poprzez jeden kable. Dzięki różnej długości fal nie ma zakłóceń.

MODELE

- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510547)

10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1550/TX1310)

- Dwukierunkowy Media Konwerter WDM Fast Ethernet Jednomdowy (510530)

10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km, WDM (RX1310/TX1550)

- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545068)

10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1550/TX1310)

- Dwukierunkowy Media Konwerter WDM Gigabit Jednomdowy (545075)

10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy, 20 km, WDM (RX1310/TX1550)

ZŁĄCZA

Skrętka – RJ45

Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych.

Światłowód

Jak pokazano powyżej, jeden kabel optyczny wystarczy aby utworzyć połączenie pomiędzy dwoma media konwerterami WDM. Z założenia media konwertery te muszą być używane w parach. Model 510547 można połączyć z modelem 510530 (Fast Ethernet) oraz model 545068 można połączyć z modelem 545075 (Gigabit Ethernet).

ZASILANIE

Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych ze specyfikacją (5V DC, co najmniej 1A).

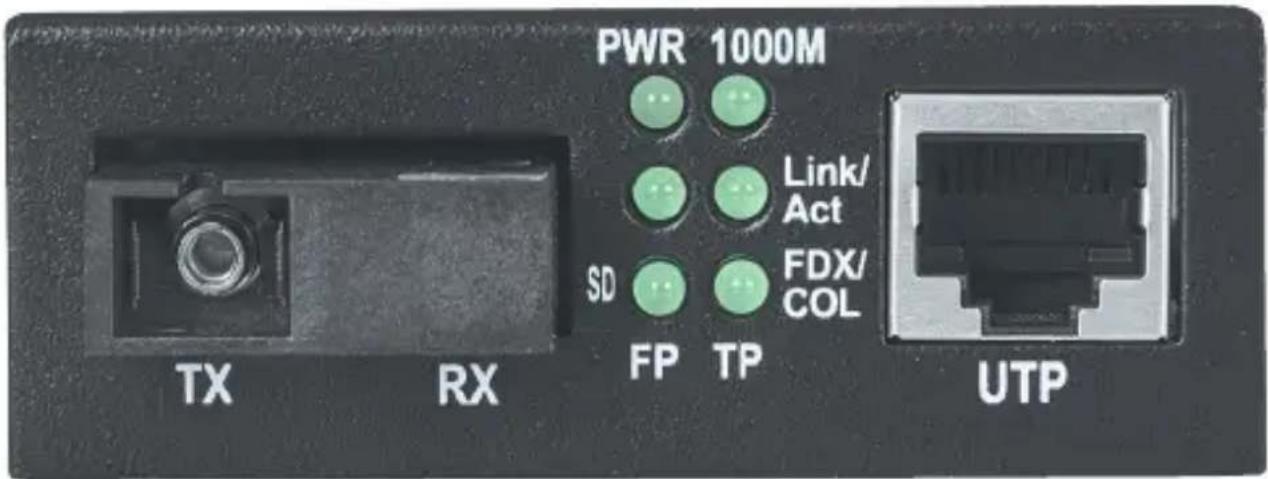

PWR – Zasilanie jest podłączone.

1000M – Gdy świeci, sygnalizuje połączenie po skrętce z prędkością 1000 Mb/s.

Link/Act (TP = RJ45; FP = Fiber) – Połączenie aktywne, gdy świeci; transmisja danych, gdy miga; brak połączenia, gdy nie świeci.

FDX/COL (dla TP/RJ45) – Praca w trybie full duplex, gdy świeci; błąd podczas transmisji, gdy miga; praca w trybie half duplex, gdy nie świeci.

SD (dla FP/Fiber) – Wykryto sygnał po światłowodzie, gdy świeci; brak sygnału, gdy nie świeci.

Specyfikacja techniczna dostępna jest na stronie intellinetnetwork.com.

Media Converter WDM Ethernet bidirezionale Italiano

POLSKI Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

WARRANTY INFORMATION

POLSKI: Informacje dotyczące gwarancji znajdują się na stronie intellinetnetwork.com/warranty.

POLSKI: Urządzenie spełnia wymagania dyrektyw 2014/53/UE i/lub 2004/108/EC & 2006/95/EC. Deklaracja zgodności dostępna jest na stronie internetowej producenta:
