Typ produktu	Serwer rackable 1U
Marka	Intellinet
Model	NVS30
Wymiary (dł. x gł. x wys.)	48,3 x 55,0 x 4,4 cm
Waga	12,5 kg
Zasilanie	Podwójne zasilanie redundantne 550 W
Procesor	Intel Xeon E-2300, do 8 rdzeni
Pamięć RAM	32 GB DDR4 ECC rozszerzalna do 128 GB
Pamięć masowa	2 gorące wymienne wnęki SATA/SAS 3,5"
Interfejsy sieciowe	2 porty Gigabit Ethernet, 1 port zarządzania IPMI
Główne funkcje	Wirtualizacja, magazyn NAS, serwer aplikacji
Wentylacja	Redundantne wentylatory z wykrywaniem awarii
Temperatura pracy	10 °C do 35 °C
Wilgotność względna	20 % do 80 % bez kondensacji
Pobór mocy	250 W w trybie czuwania, 450 W pod obciążeniem
Konserwacja i czyszczenie	Regularne odkurzanie kratek wentylacyjnych, używać miękkiej ściereczki
Bezpieczeństwo	Zamykana obudowa, wbudowany moduł TPM 2.0
Części zamienne i naprawialność	Dyski twarde, wentylacja, zasilanie, pamięć wymienialne na gorąco
Gwarancja	3 lata części i robocizna
Certyfikaty	CE, FCC, RoHS

Często zadawane pytania - NVS30 Intellinet

Jak zainstalować serwer NVS30 w szafie rack?

Przymocuj dołączone szyny do słupków szafy, następnie wsuń serwer do oporu. Dokręć śruby montażowe z przodu i z tyłu. Upewnij się, że wentylacja jest wystarczająca.

Jaki typ dysku twardego jest kompatybilny z NVS30?

Serwer akceptuje dyski twarde SATA lub SAS w formacie 3,5 cala. Aby uzyskać optymalną wydajność, używaj dysków NAS lub klasy enterprise.

Jak uzyskać dostęp do interfejsu zarządzania IPMI?

Podłącz kabel Ethernet do dedykowanego portu zarządzania (IPMI). Domyślny adres IP to 192.168.0.100. Otwórz przeglądarkę i zaloguj się przy użyciu danych admin/admin (należy zmienić).

Serwer nie uruchamia się, co robić?

Sprawdź kable zasilające, wskaźniki na zasilaczach oraz prawidłowe osadzenie modułów pamięci. Spróbuj uruchomić z jednym modułem RAM.

Jak zresetować hasło BIOS?

Otwórz obudowę i znajdź zworkę CMOS (zazwyczaj obok baterii). Przesuń ją z pozycji 1-2 na 2-3 na 10 sekund, a następnie wróć do pozycji początkowej.

Jaka jest maksymalna obsługiwana pojemność RAM?

Serwer obsługuje do 128 GB pamięci DDR4 ECC, rozmieszczonych w 4 gniazdach DIMM. Używaj modułów o tej samej wielkości i częstotliwości dla trybu dwukanałowego.

Jak wymienić uszkodzony wentylator?

Wentylatory można wymieniać na gorąco. Znajdź wentylator z czerwoną diodą, pociągnij za uchwyt, aby go wyjąć, a następnie włóż nowy wentylator aż do kliknięcia.

Serwer się przegrzewa, jak poprawić chłodzenie?

Sprawdź, czy kratki wentylacyjne nie są zablokowane, temperatura otoczenia jest niższa niż 35°C, a wentylatory działają prawidłowo. Rozważ dodanie wentylatora szafowego.

Która wersja RAID jest obsługiwana?

Wbudowany kontroler obsługuje poziomy RAID 0, 1, 5 i 10. Aby skonfigurować RAID, wejdź do BIOS-u kontrolera podczas uruchamiania (Ctrl+R).

Jak zaktualizować oprogramowanie sprzętowe serwera?

Pobierz najnowszą wersję oprogramowania ze strony Intellinet. Użyj interfejsu IPMI lub narzędzia do aktualizacji z linii poleceń. Postępuj zgodnie z instrukcjami w pliku README.

INSTRUKCJA OBSŁUGI NVS30 Intellinet

Instrukcja szybkiej instalacji POLSKI

Bezpieczeństwo i normy

Kamery sieciowe IP przeznaczone są do użytku w środowiskach klasy B. Jednak wyposażenie w pewne funkcje opcjonalne może spowodować zmianę kategorii urządzenia na klasę A. Aby ustalić klasyfikację elektromagnetyczną urządzenia, należy szukać informacji w punktach dotyczących poszczególnych instytucji normalizacyjnych. Każdy z punktów zawiera informacje dotyczące standardów bezpieczeństwa, zgodności elektromagnetycznej i zakłóceń

elektromagnetycznych, obowiązujących w poszczególnych krajach.

Niniejsze urządzenie zostało zakwalifikowane do klasy B zawartej w normie EN55022/1998, dotyczącej zakłóceń w odbiorze fal radiowych oraz spełnia normy EN5024/1998, dotyczące charakterystyki odporności sprzętu komputerowego.

Deklaracja zgodności R&TTE

Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność (Dyrektywa 1999/5/CE wydana przez Parlament Eurepjski oraz Radę Europy).

Pozbycie się zużytego sprzętu

Zagadnienia ochrony środowiska są dla naszej firmy bardzo ważne. Unia Europejska (UE) opracowała dyrektywę WEEE (on Waste Electrical and Electronic Equipment – o zużytym sprzęcie elektronicznym), aby zapewnić wdrożenie jednolitych systemów zbiórki, przeróbki i recyklingu odpadów elektronicznych w całej Unii Europejskiej.

Intellinet Network Solutions przestrzega postanowień dyrektywy WEEE oraz ustawodawstwa obowiązującego w Polsce.

Ten symbol na produkcie lub jego opakowaniu oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady.

Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych

ze sprzętu elektrycznego i elektronicznego. Osobna zbiórka oraz recykling zużytego sprzętu pomogą w ochronie zasobów naturalnych i zapewnią ponowne wprowadzenie go do obiegu w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji o tym, gdzie można przekazać zużyty sprzęt do recyklingu, należy się skontaktować z urzędem miasta, zakładem gospodarki odpadami lub sklepem, w którym zakupiono produkt.

Intellinet Network Solutions finansuje przetwarzanie i recykling odpadów zwracanych w wyznaczonych punktach zbiórki

Podłączanie kamery

Podłącz kamerę kablem Ethernet RJ45 do sieci LAN a następnie podłącz zasilanie do kamery. Sekwencja „bootowania” może zająć kilkadziesiąt sekund. W przypadku podłączania kamery w technologii PoE nie wymagany jest zasilacz – urządzenie zasilane jest kablem Ethernet. Należy pamiętać, że do tego celu musimy użyć odpowiedniego switcha/routera/adaptera podającego napięcie w tym standardzie.

Domyślnie kamera (serwer video) ustawione są w trybie pozyskiwania adresu IP z serwera DHCP. Jeśli w Twojej sieci LAN nie działa żaden aktywny serwer DHCP kamera ustawi się na fabryczny adres IP: 192.168.1.221.

Użytkownicy systemów Windows mają do dyspozycji aplikację „IP Installer”, która po uruchomieniu automatycznie wykrywa wszystkie podłączone do Sieci LAN kamery i pozwala dokonać wstępnej konfiguracji urządzeń.

Do prawidłowo skonfigurowanej kamery możemy zalogować się z poziomu przeglądarki Internetowej. Poniżej opisano tę procedurę dla systemów Windows, MacOS oraz Linux.

Windows XP, Vista oraz Windows 7

Umieść płytę instalacyjną w napędzie CD/DVD. Po chwili powinno automatycznie wyświetlić się poniższe okienko. W przeciwnym wypadku przeszukaj zawartość płyty i uruchom aplikację autorun.exe.

1. User Manuals – Instrukcje użytkownika

Na płycie dostępne są instrukcje użytkownika w formie elektronicznej w kilku językach.

1. IP Installer for Windows – Aplikacja IP Installer Aplikacja dla systemów Windows pozwalająca wykryć i wstępnie skonfigurować wszystkie kamery Intellinet podłączone do Sieci LAN.

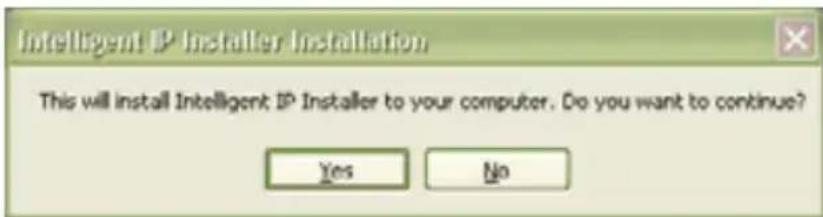

Kliknij "Yes" aby rozpocząć proces instalacji.

Po uruchomieniu program pojawi się poniższe okno. Może ono różnic się nieznacznie w zależności od modelu kamery. IP Installer wykryje i wylistuje wszystkie kamery IP dostępne w Twojej sieci lokalnej. Z poziomu tej aplikacji możemy dokonywać zmian w konfiguracji kamery, przeprowadzić aktualizację firmware'u, przywrócić kamerę do ustawień fabrycznych oraz zrestartować urządzenie. Uwaga: Gdy kamera zostanie zrestartowana lub uruchomiona może upłynąć kilkadziesiąt sekund zanim IP Installer wykryje kamerę.

3. Video Surveillance Software – Aplikacja monitoringowa

Bezpłatne 16-kanałowe oprogramowanie NVR. Patrz instrukcja na płycie CD.

MacOS

Instalacja na komputerach Apple z systemem operacyjnym MacOS X nie wymaga użycia płyty instalacyjnej. Kamery IP INTELLINET obsługują protokół „Apple’s Bonjour”.

Uruchom przeglądarkę Safari a następnie otwórz pasek „Zakładki”. Znajdziesz tam link do usługi Bonjour.

Kamery sieciowe IP INTELLINET zostaną wyświetlone w kategorii „Webpages” (strony Internetowe). Aby połączyć się z kamerą kliknij dwukrotnie na właściwy link.

Safari połączy się z kamerą i może pojawić się następujący komunikat: "An applet from "xxxxx" is requesting unrestricted access to your computer."

Kliknij "Allow" (zezwalaj) aby przejść do okna podglądu obrazu z kamery.

Więcej szczegółów dotyczących konfiguracji kamery znajdziesz w pełnej instrukcji użytkownika.

Linux

Instalacja w systemach Linux nie wymaga dodatkowego oprogramowania. Kamera obsługuje przeglądarki Internetowe takie jak Firefox czy Konqueror.

Wstępna konfiguracja wymaga ustawienia adresu IP kamery. Ponieważ kamera domyślnie ustawiona jest w trybie pobierania adresu IP z serwera DHCP, możesz połączyć sie z kamerą tak szybko jak zostaną jej przydzielone odpowiednie parametry sieciowe (pod warunkiem, że w Twojej sieci lokalnej działa aktywny serwer DHCP). Można również skorzystać z usługi Bonjour (mDNSResponder), która jest również dostępna w systemach Linux.

Jeśli w sieci lokalnej nie działa żaden serwer DHCP kamera automatycznie ustawi się na swój domyślny adres IP 192.168.1.221. Aby połączyć się z kamerą należy zmienić ustawienia karty sieciowej komputera przypisując ręcznie adres IP z tej samej podklasy co adres kamery, czyli: 192.168.1.xxx (gdzie xxx jest różne od 221). Następnie należy uruchomić przeglądarkę i wpisać adres kamery http://192.168.1.221. Domyślne parametry logowania dla administratora to: użytkownik: admin;hasło: admin.

Szczegółowa konfiguracja i dodatkowe informacje

Opis szczegółowej konfiguracji kamery oraz wszelkie dodatkowe informacje znajdują się w pełnej instrukcji użytkownika na CD.

SLOVENSKY

Polski Informacje dotyczące gwarancji znajdują się na stronie www.intellinet-network.com/warranty.
