NVS30 - Server Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Server rack 1U
Marca	Intellinet
Modello	NVS30
Dimensioni (L x P x A)	48,3 x 55,0 x 4,4 cm
Peso	12,5 kg
Alimentazione	Doppia alimentazione ridondante 550 W
Processore	Intel Xeon E-2300, fino a 8 core
Memoria RAM	32 GB DDR4 ECC espandibile a 128 GB
Storage	2 bay hot-swap SATA/SAS 3,5"
Interfacce di rete	2 porte Gigabit Ethernet, 1 porta di gestione IPMI
Funzioni principali	Virtualizzazione, storage NAS, server applicativo
Ventilazione	Ventilatori ridondanti con rilevamento guasti
Temperatura di funzionamento	10 °C a 35 °C
Umidità relativa	20% a 80% senza condensa
Consumo elettrico	250 W in standby, 450 W a pieno carico
Manutenzione e pulizia	Spolveratura regolare delle griglie di aerazione, utilizzare un panno morbido
Sicurezza	Telaio bloccabile, modulo TPM 2.0 integrato
Ricambi e riparabilità	Dischi rigidi, ventilazione, alimentazione, memoria sostituibili a caldo
Garanzia	3 anni pezzi e manodopera
Certificazioni	CE, FCC, RoHS

Domande frequenti - NVS30 Intellinet

Come installare il server NVS30 in un rack?

Fissare le guide fornite ai montanti del rack, quindi far scorrere il server fino in fondo. Serrare le viti di fissaggio anteriori e posteriori. Assicurarsi che la ventilazione sia adeguata.

Quale tipo di disco rigido è compatibile con il NVS30?

Il server accetta dischi rigidi SATA o SAS da 3,5 pollici. Per prestazioni ottimali, utilizzare dischi NAS o enterprise.

Come accedere all'interfaccia di gestione IPMI?

Collegare un cavo Ethernet alla porta di gestione dedicata (IPMI). L'indirizzo IP predefinito è 192.168.0.100. Aprire un browser e accedere con le credenziali admin/admin (da modificare).

Il server non si avvia, cosa fare?

Verificare i cavi di alimentazione, gli indicatori degli alimentatori e il corretto inserimento dei moduli di memoria. Provare ad avviare con un solo modulo di RAM.

Come reimpostare la password del BIOS?

Aprire il coperchio e individuare il jumper CMOS (solitamente vicino alla batteria). Spostarlo dalla posizione 1-2 a 2-3 per 10 secondi, poi riportarlo nella posizione iniziale.

Qual è la capacità massima di RAM supportata?

Il server supporta fino a 128 GB di memoria DDR4 ECC, distribuiti su 4 slot DIMM. Utilizzare moduli della stessa dimensione e frequenza per la modalità dual channel.

Come sostituire una ventola difettosa?

Le ventole sono hot-swap. Individuare la ventola con l'indicatore rosso, tirare la linguetta per estrarla, quindi inserire una nuova ventola fino allo scatto.

Il server si surriscalda, come migliorare il raffreddamento?

Verificare che le griglie di aerazione non siano ostruite, che la temperatura ambiente sia inferiore a 35°C e che le ventole girino correttamente. Prendere in considerazione l'aggiunta di una ventola per rack.

Quale versione di RAID è supportata?

Il controller integrato supporta i livelli RAID 0, 1, 5 e 10. Per configurare il RAID, accedere al BIOS del controller all'avvio (Ctrl+R).

Come aggiornare il firmware del server?

Scaricare l'ultima versione del firmware dal sito di Intellinet. Utilizzare l'interfaccia IPMI o uno strumento di aggiornamento da riga di comando. Seguire le istruzioni nel file README.

MANUALE UTENTE NVS30 Intellinet

guida all'installazione rapida ITALIANO

Sicurezza e Informazioni Normative

Questa apparecchiatura è stata testata e risulta conforme ai limiti indicati per periferiche di classe B conformemente al Sottosezione B della Parte 15 dell'ordinamento FCC, che sono destinate a fornire una protezione ragionevole contro tali interferenze quando si opera in ambienti commerciali. L'impiego si questa apparecchiatura in un'area residenziale potrebbe causare interferenza, nel qual caso l'utente, a proprie spese, dovrà approntare le misure necessarie che potrebbero essere richieste per correggere tali interferenze.

Questa apparecchiatura soddisfa i requisiti relativi ai disturbi radio in accordo alle limitazioni previste per le apparecchiatura di classe B previsti della Normativa EN55022/1998, e le condizioni di immunità ai disturbi in conformità alla norma EN55024/1998.

Dichiarazione di conformità R&TTE

Questa apparecchiatura è conforme a i requisiti richiesti dalla DIRETTIVA 1999/5/EC del Parlamento Europeo e del Consiglio emanata il 9 Marzo, 1999, riguardante le apparecchiature radio, le apparecchiature terminali di telecomunicazione ed il reciproco riconoscimento della loro conformità (R&TTE). La Direttiva R&TTE ha abrogato e sostituito la Direttiva 98/13/EEC (Apparecchiature Terminali di Telecomunicazione e Apparecchiature di stazioni terrestri di comunicazione via satellite) a partire dall' 8 Aprile 2000.

Smaltimento delle apparecchiature elettriche ed elettroniche (Applicabile nell'Unione Europea e negli altri paesi europei con sistemi di smaltimento differenziato della spazzatura)

Questo simbolo sul prodotto o sul relativo imballo indica che il prodotto, al termine della sua vita, non potrà essere conferito nella spazzatura domestica. Esso deve essere, invece, conferito presso i punti di raccolta differenziati per il riciclaggio delle apparecchiature elettriche ed elettroniche. Assicurandoti che questo prodotto venga smaltito correttamente, contribuirai a prevenire le possibili conseguenze negative sull'ambiente e sulla salute umana conseguenti ad un' inappropriata gestione del rifiuto. Se l'apparecchiatura contiene batterie

o accumulatori che possono essere facilmente rimossi, preoccupati di smaltirli separatamente, in conformità alle norme locali. Il riciclaggio dei materiali aiuterà a tutelare l'ambiente preservando le risorse naturali. Per ulteriori dettagli in merito allo smaltimento di questo prodotto, contatta l'ente responsabile o il servizio disposto al ritiro dei rifiuti domestici della tua città o il rivenditore dove hai acquistato il prodotto. Nei paesi non appartenenti all'Unione Europea: se desideri buttare questo prodotto, contatta le autorità locali e chiedi informazione per il corretto smaltimento.

Collegare la telecamera

Collegare il cavo di rete RJ45 dalla porta LAN della telecamera alla rete; ad esempio, il router o uno switch LAN, quindi alimentare la telecamera. La sequenza di avvio del sistema richiederà qualche minuto. Sarà necessario l'utilizzo di un alimentatore, a meno che la telecamera non supporti la funzione PoE. In quel caso si può collegare il cavo RJ45 ad uno switch o ad un iniettore abilitato PoE per alimentare la telecamera.

Per impostazione predefinita, la telecamera di rete (o il video server) cerca un server DHCP nella rete e ottiene automaticamente un indirizzo IP. Un server DHCP molto comune è un router, una periferica che è trovata nella maggior parte delle reti.

La presenza di un server DHCP nella rete semplifica l'installazione e anche gli utenti con limitate conoscenze di reti TCP/IP possono installare la telecamera di rete in pochi minuti. Se non viene rilevato alcun server DHCP, la telecamera di rete ritornerà all' indirizzo IP predefinito: 192.168.1.221.

Nei sistemi Windows, è possibile usare l'eseguibile IP installer che rileva la telecamera nella rete e permette di effettuare le modificazioni alla configurazione.

Non appena la telecamera è stata settata correttamente, è possibile accedervi tramite il Web browser del computer. Le seguenti sezioni descrivono la procedura per gli utenti di Windows, MacOS e Linux.

Windows XP, Vista e Windows 7

Inserire il CD di installazione nel lettore CD o DVD. Dopo qualche istante, il CD verrà avviato automaticamente e si visualizzerà la schermata a destra. Se ciò non dovesse accadere, è necessario sfogliare il CD con Windows Explorer e fare doppio click sul file autorun.exe.

1. Manuali utente

Il manuale utente della telecamera

di rete INTELLINET NETWORK SOLUTIONS è disponibile in formato elettronico sul CD di installazione, assieme ai manuali d'istruzione in diverse lingue.

Se si riscontrano differenze tra le schermate mostrate sul manuale utente e il contenuto reale delle schermate, si raccomanda di aprire il manuale dal CD, poiché potrebbe esserci una versione più recente rispetto a quella stampata.

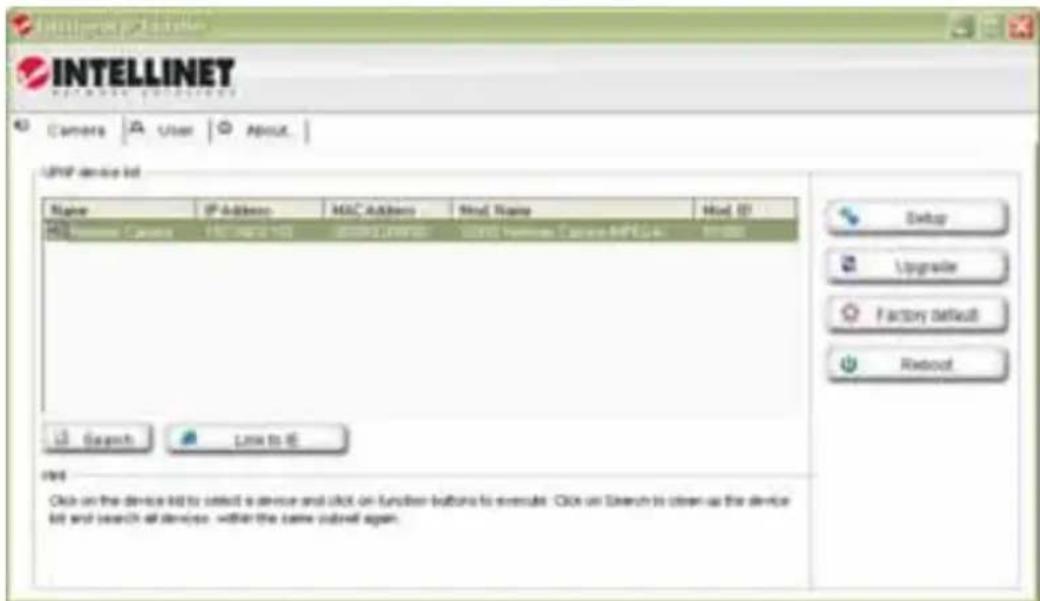

2. IP Installer per Windows

Questa utilità è realizzata per trovare la telecamera nella rete e permettere di effettuare le modifiche alla configurazione.

Clicca su "Si" (Yes) per iniziare l'installazione.

All'avvio del programma, compare la videata sopra riportata. L'utilità IP Installer elenca tutte le telecamere che possono essere rilevate nella rete. Con questa utilità è possibile effettuare dei cambiamenti alla configurazione, eseguire un aggiornamento del firmware, ripristinare i valori di fabbrica predefiniti e riavviare la telecamera. Nota: Potrebbero essere necessari fino a tre minuti perché l'IP Installer mostri una telecamera che è stata recentemente (ri-) avviata.

Far riferimento al manuale utente per istruzioni maggiormente dettagliate in merito al settaggio della telecamera.

3. Software per la Video Sorveglianza

Far riferimento al manuale utente presente sul CD per NVR a 16 canali (network video recorder).

MacOS

L'installazione su sistemi Apple con MacOS X non implica l'utilizzo del CD di installazione INTELLINET. La telecamera di rete INTELLINET NETWORK SOLUTIONS supporta il servizio Apple's Bonjour.

Aprite il Web browser Safari e quindi la barra dei Segnalibri (Bookmarks toolbar), dove si trova il collegamento a Bonjour.

settaggio della telecamera.

La telecamera di rete viene mostrata nella categoria Pagine Web (Web pages). Per collegare la telecamera, fare doppio click sul collegamento cerchiato.

Safari quindi si connette alla telecamera e potrebbe apparire il seguente messaggio: "Un applet da "xxxxx" sta richiedendo l'accesso senza restrizione al tuo computer."

Cliccate su Consenti (Allow) per vedere l'immagine dal vivo della telecamera entro pochi istanti.

Fare riferimento al manuale d'istruzioni per istruzioni più dettagliate sul

Linux

L'installazione su sistemi Linux non richiede alcun software speciale. La telecamera di rete è compatibile con Web browser come Firefox e Konqueror. L'installazione iniziale richiede la configurazione dell'indirizzo IP della telecamera. Siccome la telecamera ottiene per impostazione predefinita un indirizzo IP da un server DHCP nella rete (ad esempio un router), si può accedere alla telecamera non appena ottenuto l'indirizzo IP dal registro del client DHCP del router. In alternativa, si può utilizzare Bonjour (mDNSResponder), disponibile anche per Linux.

Se nessun server DHCP è connesso alla rete, la telecamera ritorna al suo indirizzo IP predefinito: 192.168.1.221. Per ottenere l'accesso alla telecamera, è necessario modificare manualmente le impostazioni IP del sistema. Settare l'indirizzo IP affinché sia in un intervallo di 192.168.1.xxx (dove xxx non è 221). Quindi aprire il Web browser e collegarsi all'indirizzo http://192.168.1.221. Accedere alla telecamera e cliccare sul collegamento Impostazioni (Settings) per aprire il menu di amministratore. Far riferimento alla sezione 5.2 Pagina Impostazioni (Settings Page) del manuale d'istruzioni per ulteriori dettagli.

Installazione dell'Hardware e informazioni aggiuntive

Per ulteriori informazioni in merito al processo di installazione, la configurazione e le funzioni della telecamera o del video server di rete, fate cortesemente riferimento al manuale d'istruzione sul CD INTELLINET di installazione.

POLSKI

Italiano Per informazioni sulla garanzia, accedere a www.intellinet-network.com/warranty.
