Tipo di prodotto	Switch di rete PoE gestito 24 porte + 4 SFP+
Dimensioni (L x P x H)	440 x 250 x 44 mm (montaggio rack 19" 1U)
Peso	Circa 3,2 kg
Alimentazione	Ingresso AC 100-240 V, 50-60 Hz, presa IEC
Consumo elettrico	Max. 250 W (in base al carico PoE)
Porte in rame	24 x RJ45 10/100/1000 Mbps con PoE+ (IEEE 802.3af/at)
Porte in fibra	4 x SFP+ 1G/10G (porte 25-28)
PoE	Budget totale PoE fino a 240 W
Rilevamento cavo	Auto-MDI/MDI-X su tutte le porte RJ45
Indicatori LED	PWR, SYS, Link/ACT/Speed, PoE, SFP+
Temperatura di funzionamento	da 0 °C a 50 °C
Umidità di funzionamento	5 % a 95 % (senza condensa)
Montaggio	Su tavolo o rack 19" (staff incluse)
Messa a terra	Vite del telaio per collegamento a terra
Conformità	CE, RAEE
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto
Sicurezza	Posizionare su superficie piana, ventilazione minima 25 mm
Garanzia	Consultare il sito del produttore
Marca	Intellinet Network Solutions
Modello	561761

Domande frequenti - 561761 Intellinet

Qual è la differenza tra le porte in rame (1-24) e le porte SFP+ (25-28)?

Le porte in rame (1-24) sono porte RJ45 10/100/1000 Mbps con supporto PoE+ per alimentare dispositivi come telecamere IP o punti di accesso. Le porte SFP+ (25-28) sono slot per moduli ottici o in rame, che supportano velocità di 1 o 10 Gbps, ideali per i collegamenti uplink.

Come sapere se la connessione è stabilita su una porta?

Per le porte 1-24, il LED Link/ACT/Speed è acceso fisso (arancione per 10/100M, verde per 1000M) in caso di connessione attiva e lampeggia durante il trasferimento dati. Per le porte 25-28, il LED corrispondente è arancione per 1G e verde per 10G.

Qual è la potenza PoE massima totale?

Il budget totale PoE dello switch è di circa 240 Watt, distribuito sulle 24 porte PoE+ (fino a 30 W per porta secondo lo standard IEEE 802.3at).

Come montare il dispositivo in rack?

Utilizzare le staff e le viti fornite. Scollegare tutti i cavi, fissare una staffa su ciascun lato dello switch con le viti, quindi avvitare le staffe ai montanti del rack. Ricollegare quindi i cavi.

Cosa fare se il LED PWR non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa di corrente funzionante. Se il problema persiste, provare un'altra presa o contattare il supporto tecnico.

Posso utilizzare cavi incrociati o dritti?

Sì, tutte le porte RJ45 supportano la funzione Auto-MDI/MDI-X, che consente di utilizzare indifferentemente cavi dritti o incrociati (UTP/STP Cat5e o superiore).

Come ripristinare lo switch alle impostazioni di fabbrica?

Il manuale non menziona un pulsante di reset. In genere, tenere premuto il pulsante Reset (situato sul davanti o sul retro) per 10 secondi con un oggetto appuntito. Le impostazioni di fabbrica verranno ripristinate.

Che tipo di cavo SFP+ utilizzare?

Le porte SFP+ accettano moduli ottici (SFP+ 1G/10G) o cavi diretti in rame (DAC). La distanza dipende dal modulo: multimodale per breve distanza, monomodale per lunga distanza.

Devo mettere a terra lo switch?

Si consiglia di collegare la vite di messa a terra del telaio a una terra diretta (ad esempio il telaio del rack) per la protezione elettrica e la riduzione delle interferenze.

Come contattare il supporto tecnico Intellinet?

Visita il sito intellinetnetwork.com per i contatti e le risorse. La registrazione del prodotto può essere effettuata su register.intellinet-network.com/r/561761.

MANUALE UTENTE 561761 Intellinet

Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l'apparecchio.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/561761 o scansiona il codice QR presente sulla copertina.

Posizionamento

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene collocato lo switch:

• su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione);
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione;
• lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• dove non venga sottoposto ad eccessiva umidità.

Lo switch include staffe e viti per il montaggio opzionale a rack.

1 Disconnettere qualsiasi cavo dallo switch.
2 Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con le viti.
3 Ripetere il passo 2 per l'altro lato dello switch.
4 Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5 Ricollegare i cavi.

Vite di messa a terra del telaio

Collocato sul lato del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch

Intellinet Network Solutions. Quando si utilizza la vite di messa a terra del telaio occorre collegarla con un cavo a una oggetto che fornisca accesso diretto a un conduttore di massa. Normalmente nelle installazioni in rack questo avviene attraverso la cornice metallica del rack di montaggio.

Connessioni

• Tutte le porte sullo switch supportano la funzionalità Auto-MDI/MDI-X, così si possono usare sia cavi dritti che incrociati UTP/STP per collegare le porte RJ45 ai PC, router, hub, altri switch, etc. I cavi Cat5/5e/6 UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o un'attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.
• Utilizzare il cavo di alimentazione incluso per collegare la presa sul retro dello switch ad una presa di corrente e verificare che la luci del LED di alimentazione sia accesa.
• Gli indicatori LED permettono di monitorare facilmente lo switch e le sue connessioni. NOTA: Tutte le porte possono fornire alimentazione alla periferica connessa; tutte le periferiche alimentate dovrebbero essere conformi allo standard IEEE 802.3af/at.

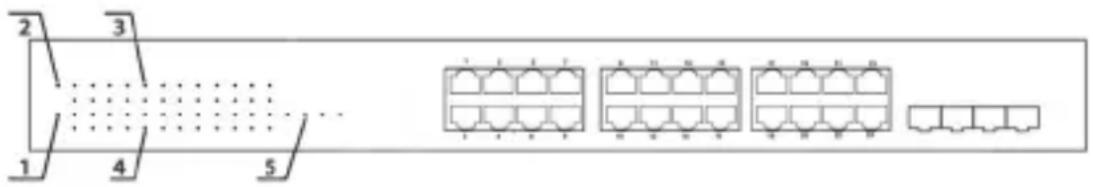

n. LED Colore Stato Operazione
1	PWR	Verde	Accesso L'unità sta ricevendo corrente.
			Spento Verificare la connessione.
2	SYS	Verde	Lampeggiante Il sistema è normale.
			Spento Sistema non avviato.
3	Link / ACT / Speed 1 – 24	10/100M: Arancia; 1000M: Verde	Accesso Porta di connessione valida.
			Lampeggiante Dati trasmessi/ricevuti.
			Spento Nessuna connessione stabilita.
4 PoE 1 – 24		Giallo	Accesso Il dispositivo collegato sta ricevendo corrente.
			Lampeggiante Alimentazione elettrica anomala.
			Spento	Nessuna periferica PD è collegata.
5 25S – 28S		1G: Arancia; 10G: Verde	Accesso Porta di connessione valida.
			Lampeggiante Dati trasmessi/ricevuti.
			Spento Nessuna connessione stabilita.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.
