Type de produit	Commutateur réseau PoE géré 24 ports + 4 SFP+
Dimensions (L x P x H)	440 x 250 x 44 mm (montage rack 19" 1U)
Poids	Environ 3,2 kg
Alimentation	Entrée AC 100-240 V, 50-60 Hz, prise IEC
Consommation électrique	Max. 250 W (selon charge PoE)
Ports cuivre	24 x RJ45 10/100/1000 Mbps avec PoE+ (IEEE 802.3af/at)
Ports fibre	4 x SFP+ 1G/10G (ports 25-28)
PoE	Budget total PoE jusqu'à 240 W
Détection de câble	Auto-MDI/MDI-X sur tous les ports RJ45
Voyants LED	PWR, SYS, Link/ACT/Speed, PoE, SFP+
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Montage	Sur bureau ou rack 19" (équerres incluses)
Mise à la terre	Vis de châssis pour liaison à la terre
Conformité	CE, DEEE
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Placer sur surface plane, ventilation minimale 25 mm
Garantie	Consulter le site du fabricant
Marque	Intellinet Network Solutions
Modèle	561761

FOIRE AUX QUESTIONS - 561761 Intellinet

Quelle est la différence entre les ports cuivre (1-24) et les ports SFP+ (25-28) ?

Les ports cuivre (1-24) sont des ports RJ45 10/100/1000 Mbps avec support PoE+ pour alimenter des appareils tels que caméras IP ou points d'accès. Les ports SFP+ (25-28) sont des slots pour modules optiques ou cuivre, supportant des débits de 1 ou 10 Gbps, idéaux pour les liaisons montantes.

Comment savoir si la connexion est établie sur un port ?

Pour les ports 1-24, la LED Link/ACT/Speed est allumée fixe (orange pour 10/100M, vert pour 1000M) en cas de connexion active et clignote lors du transfert de données. Pour les ports 25-28, la LED correspondante est orange pour 1G et verte pour 10G.

Quelle est la puissance PoE maximale totale ?

Le budget total PoE du commutateur est d'environ 240 Watts, réparti sur les 24 ports PoE+ (jusqu'à 30 W par port selon la norme IEEE 802.3at).

Comment monter l'appareil en rack ?

Utilisez les équerres et vis fournies. Débranchez tous les câbles, fixez une équerre de chaque côté du commutateur avec les vis, puis vissez les équerres aux montants du rack. Reconnectez ensuite les cordons.

Que faire si la LED PWR ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur le commutateur et sur une prise secteur fonctionnelle. Si le problème persiste, essayez une autre prise ou contactez le support technique.

Puis-je utiliser des câbles croisés ou non-croisés ?

Oui, tous les ports RJ45 supportent la fonction Auto-MDI/MDI-X, ce qui permet d'utiliser indifféremment des câbles droits ou croisés (UTP/STP Cat5e ou supérieur).

Comment réinitialiser le commutateur aux paramètres d'usine ?

La notice ne mentionne pas de bouton de réinitialisation. En général, maintenez enfoncé le bouton Reset (situé à l'avant ou à l'arrière) pendant 10 secondes avec un objet pointu. Les paramètres d'usine seront restaurés.

Quel type de câble SFP+ utiliser ?

Les ports SFP+ acceptent des modules optiques (SFP+ 1G/10G) ou des câbles directs en cuivre (DAC). La distance dépend du module : multimode pour courte distance, monomode pour longue distance.

Dois-je mettre le commutateur à la terre ?

Il est recommandé de connecter la vis de mise à la terre du châssis à une terre directe (par exemple le cadre du rack) pour la protection électrique et la réduction des interférences.

Comment contacter le support technique Intellinet ?

Visitez le site intellinetnetwork.com pour les coordonnées et les ressources. L'enregistrement du produit peut se faire sur register.intellinet-network.com/r/561761.

MODE D'EMPLOI 561761 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

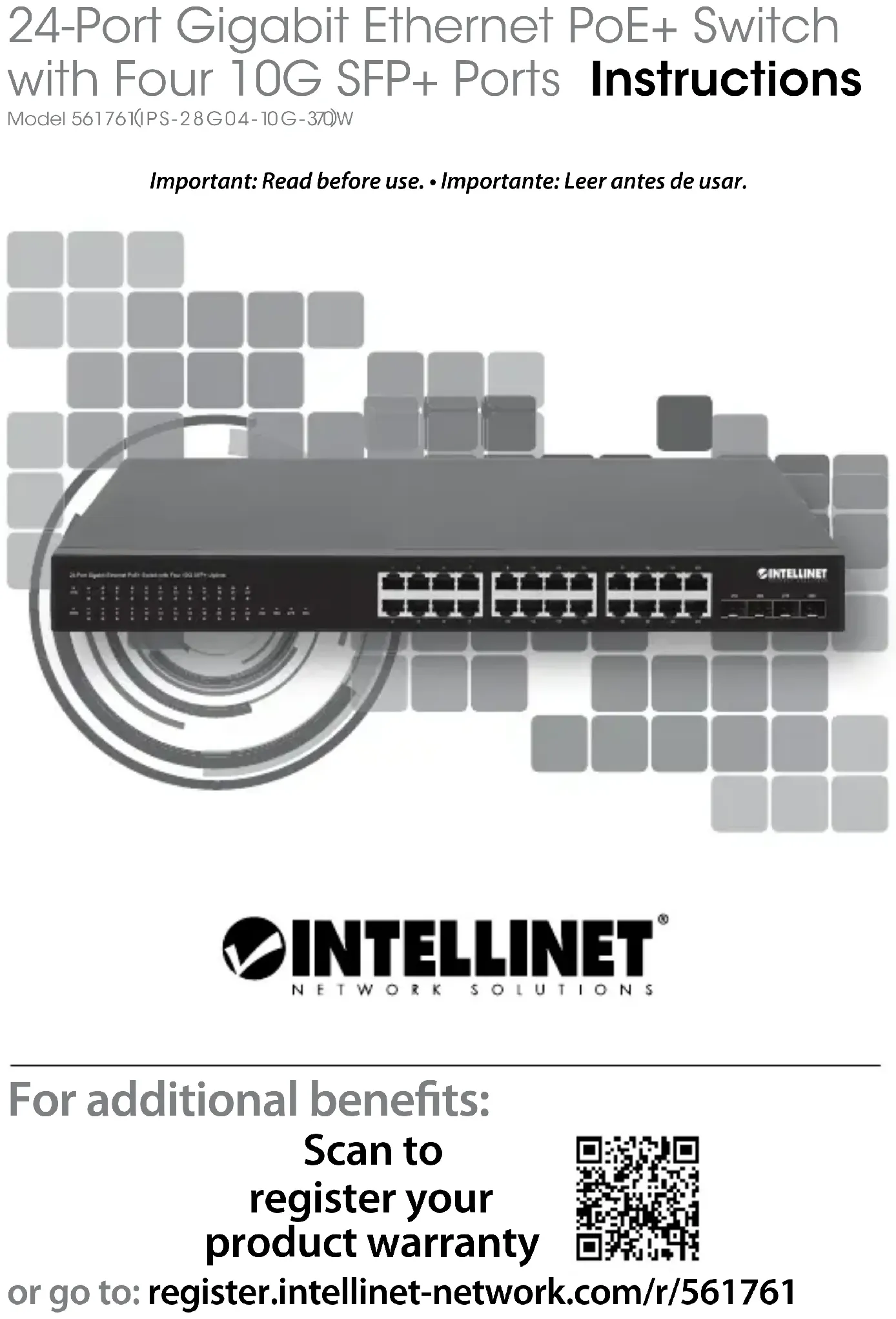

Pour obtenir des spécifications, visitez intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561761 ou scannez le code QR figurant sur la couverture.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets);
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.);
• loin des environnements humides.

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.
2 Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.
3 Répétez l'étape 2 à l'autre côté du commutateur.
4 Positionnez le commutateur en rack et vissez les équerres au rack.
5 Reconnectez tous les cordons.

Vis de châssis/Mise à la terre

Situé sur le côté du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui

fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Connexions

• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Des câbles Cat5/5e/6 UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
• Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume.
• Les voyants d'état simplifient lire les fonctions et lesconnexions. NOTE: Tous les ports (RJ45) peuvent alimenter des appareils connectés, qui devraient être compatibles avec IEEE 802.3af/at.

N° DEL Couleur État Description
1 PWR Vert			Allumé Appareil est alimenté.
			Éteint Vérifiez l'alimentation.
2	SYS	Vert	Clignotant Le système est normal.
			Éteint Le système n'a pas démarré.
3	Link / ACT / Speed 1 – 24	10/100M : Orange ; 1000M : Vert	Allumé Connexion est établie.
			Clignotant Données sont transmises.
			Éteint Connexion n'est pas établie.
4	PoE 1 – 24	Jaune	Allumé	L'appareil connecté est alimenté.
			Clignotant	Alimentation électrique anormale.
			Éteint	Port n'est connecté pas à un appareil PD.
5	25S – 28S	1G : Orange ; 10G : Vert	Allumé Connexion est établie.
			Clignotant Données sont transmises.
			Éteint Connexion n'est pas établie.

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
