Tipo di prodotto	Switch di rete PoE+ Gigabit (Router)
Marca	Intellinet
Modello	562003
Dimensioni (L x P x A)	330 x 230 x 44 mm
Peso	1,5 kg
Alimentazione	Rete, cavo di alimentazione incluso
Porte RJ45	8 porte PoE+ (porte 1-6: 30W, porte 7-8: 90W PoE++)
Porte SFP	2 porte SFP (9S-10S)
Funzionalità di rete	Auto-MDI/MDI-X, gestione Web, montaggio a rack
Indicatori LED	PWR, Link/Act/Speed (10/100M: arancione, 1000M: verde), PoE (verde), SFP (verde)
Temperatura di funzionamento	0 °C a 50 °C
Umidità relativa	10% a 90% (senza condensa)
Sicurezza	Messa a terra, conformità CE (2014/30/UE e 2014/35/UE)
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Evitare liquidi.
Parti di ricambio	Cavo di alimentazione, staffe di montaggio, viti
Riparabilità	Riparazione da un professionista qualificato consigliata
Informazioni generali	Manuale disponibile su notice-facile.com. Registrazione prodotto: register.intellinet-network.com/r/562003

Domande frequenti - 562003 Intellinet

Come configurare lo switch Intellinet 562003?

Aprire un browser Web e inserire l'indirizzo IP predefinito 192.168.2.1. Accedere con il nome utente admin e la password corrispondente al numero di serie situato sotto il dispositivo.

Quali tipi di cavi utilizzare per le connessioni RJ45?

Le porte supportano Auto-MDI/MDI-X, quindi è possibile utilizzare cavi UTP/STP diritti o incrociati di categoria Cat5e, 6, 6a o 8.x per prestazioni ottimali.

Come alimentare un dispositivo PoE con questo switch?

Collegare il dispositivo compatibile IEEE 802.3bt/at/af a una delle porte da 1 a 8. Le porte da 1 a 6 forniscono fino a 30W (PoE+), le porte 7 e 8 fino a 90W (PoE++).

Cosa fare se un LED di collegamento non si accende?

Verificare che il cavo sia collegato correttamente, che il dispositivo sia acceso e che il cavo sia in buono stato. Provare un'altra porta o un altro cavo. Se il problema persiste, il dispositivo collegato potrebbe essere difettoso.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante Mode per circa 10 secondi fino a quando i LED lampeggiano. Rilasciare il pulsante. Il dispositivo si riavvierà con le impostazioni predefinite (indirizzo IP 192.168.2.1, nome utente admin, password = numero di serie).

Posso montare lo switch in un rack?

Sì, utilizzare le staffe di montaggio e le viti fornite. Fissare le staffe ai lati dello switch, quindi avvitarle nel rack. Assicurarsi di scollegare tutti i cavi prima del montaggio.

Come mettere a terra lo switch?

Utilizzare la vite di terra situata accanto al connettore di alimentazione. Collegarla a una presa di terra diretta utilizzando un cavo appropriato per evitare scariche elettrostatiche.

Cosa fare se il dispositivo non si accende?

Verificare che il cavo di alimentazione sia ben collegato allo switch e a una presa di corrente funzionante. Se il LED PWR rimane spento, provare un'altra presa o contattare il supporto tecnico.

Qual è la distanza massima tra lo switch e un dispositivo?

Per connessioni RJ45, la distanza massima è di 100 metri con un cavo di qualità. Per i moduli SFP, la distanza dipende dal tipo di fibra o cavo utilizzato (fino a diversi chilometri).

Dove trovare il numero di serie per la connessione Web?

Il numero di serie si trova sull'etichetta situata sotto il case dello switch. Serve come password predefinita per l'interfaccia di gestione Web.

MANUALE UTENTE 562003 Intellinet

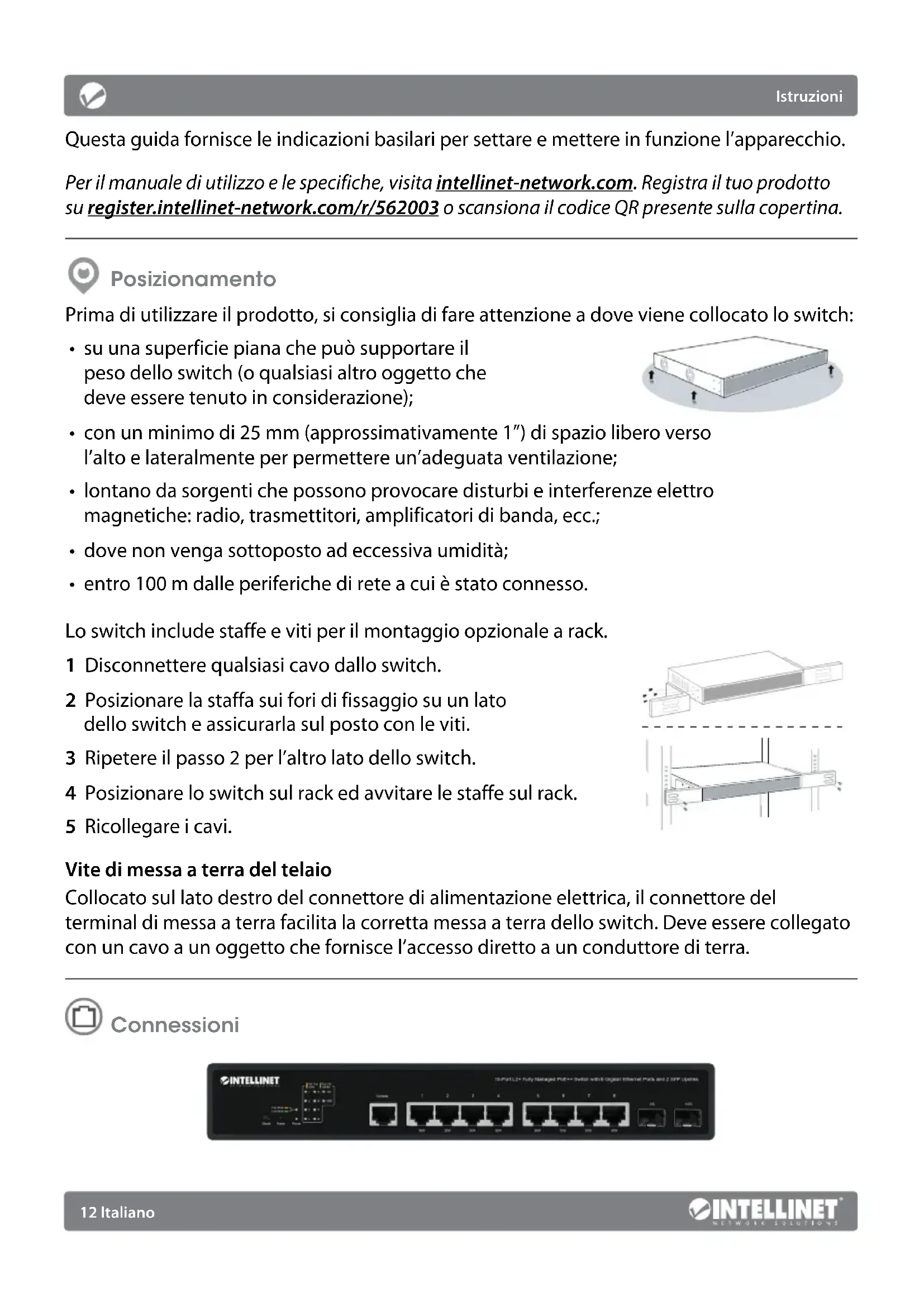

Questa guida fornisce leindicazioni basilari per settare eMETTERE in funzione l'apparecchio.

Per il manuale di utilizzo e le specifiche, visita intellinet-network.com. Registra il tuo prodotto su register.intellinet-network.com/r/562003 o scansiona il codice QR presente sulla copertina.

Posizionamento

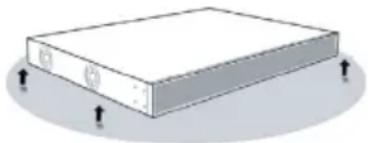

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene collocato lo switch:

• su una superficie pianà che può supportare il peso dello switch (o qualsiasi altri oggetto che deve essere tenuto in considerazione);

• con un minimo di 25 mm (approssimativamente 1'' ) di spazio libero versus l'alto e lateralmente per permettere un'adeguata ventilazione;
• lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• dove non venga sottoposto ad eccessiva umidità;
• entro 100 m dalle periferiche di rete a cui è stato connesso.

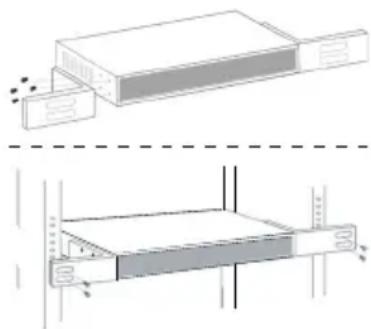

Lo switch include staffe e viti per il montaggio opzionale a rack.

1 Disconnettere qualsiasi cavo dallo switch.
2 Posizione are la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con le viti.
3 Ripetere il passo 2 per l'altro lato dello switch.
4 Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5 Ricollegare i cavi.

Vite di messa a terra del telaio

Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilitata la corretta messa a terra dello switch. Deve essere collegato con un cavo a un oggetto che fornisce l'accesso diretto a un conduttore di terra.

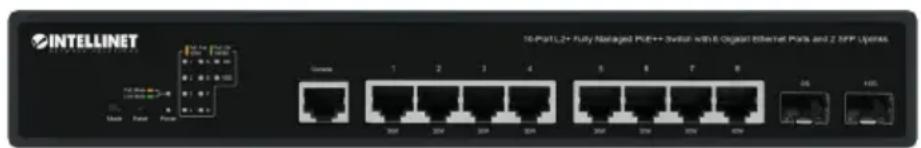

Connessioni

• Tutte le porte sullo switch supportano la funzionalità Auto-MDI/ MDI-X, casi si possono usare sia cavi dritti che incrociati UTP/STP per collegare le porte RJ45 ai PC, router, hub, altri switch, etc.
• I cavi Cat5e/6/6a/8.x UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o un'attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.
• Utilizzare il cavo di alimentazione incluso per collegare la presa sul retro dello switch ad una presa di corrente.
• Le porte da 1 a 8 possono fornire alimentazione a un dispositivo alimentato collegato (uscita PoE++ fino a 90 watt sulle porte 7 e 8; uscita PoE+ fino a 30 watt sulle porte da 1 a 6); tutti i dispositivi alimentati devono essere conformi a IEEE 802.3bt/at/af.

LED Color Status Operation
PWR Verde	Accesso La porta è collegata.
	Spento Verificare la connessione.
Link/Act/ Speed 1-8	10/100M: Arancione 1000M: Verde	Accesso Porta di connessione valida.
		Lampeggiante Dati trasmessi/ricevuti.
		Spento Nessuna connessione stabilita.
PoE 1-8	Verde Accesso Il dispositivo collegato (PD) sta ricevendo corrente.
	Arancione Spento	Nessuna periferica PD è collegata.
9S-10S (SFP)	Verde	Accesso Porta di connessione valida.
		Lampeggiante Dati trasmessi/ricevuti.
		Spento Nessuna connessione stabilita.

* NOTA: premere il tasto Mode perambiare dallo status Link a PoE e viceversa.

Gestione tramite browser

1 Apire il vosto Web browser.
2 Inserire http://e l'indirizzo IP dello switch nel Campo riservato all'indirizzo. L'indirizzo IP predefinito è 192.168.2.1.
3 Premere Invio per visualizzare la schermata di accesso. Nel campo Nombre, inserire admin; nelcampo Password, inserire il numero di seriè che si trova nell'adesivo sul fondo dell'interruttore. Cliccare OK.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo symbolo sui prodotto o sulla relativa confazione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), esta prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.
