562003 - Routeur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE+ Gigabit (Routeur)
Marque	Intellinet
Modèle	562003
Dimensions (L x P x H)	330 x 230 x 44 mm
Poids	1,5 kg
Alimentation	Secteur, cordon d'alimentation inclus
Ports RJ45	8 ports PoE+ (ports 1-6 : 30W, ports 7-8 : 90W PoE++)
Ports SFP	2 ports SFP (9S-10S)
Fonctionnalités réseau	Auto-MDI/MDI-X, gestion Web, montage en rack
Indicateurs LED	PWR, Link/Act/Speed (10/100M : orange, 1000M : vert), PoE (vert), SFP (vert)
Température de fonctionnement	0 °C à 50 °C
Humidité relative	10 % à 90 % (sans condensation)
Sécurité	Mise à la terre, conformité CE (2014/30/EU et 2014/35/EU)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Éviter les liquides.
Pièces détachées	Cordon d'alimentation, équerres de montage, vis
Réparabilité	Réparation par un professionnel qualifié recommandée
Informations générales	Notice disponible sur notice-facile.com. Enregistrement produit : register.intellinet-network.com/r/562003

FOIRE AUX QUESTIONS - 562003 Intellinet

Comment configurer le commutateur Intellinet 562003 ?

Ouvrez un navigateur Web et saisissez l'adresse IP par défaut 192.168.2.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe correspondant au numéro de série situé sous l'appareil.

Quels types de câbles utiliser pour les connexions RJ45 ?

Les ports supportent Auto-MDI/MDI-X, vous pouvez donc utiliser des câbles UTP/STP droits ou croisés de catégorie Cat5e, 6, 6a ou 8.x pour des performances optimales.

Comment alimenter un périphérique PoE avec ce commutateur ?

Connectez le périphérique compatible IEEE 802.3bt/at/af à l'un des ports 1 à 8. Les ports 1 à 6 fournissent jusqu'à 30W (PoE+), les ports 7 et 8 jusqu'à 90W (PoE++).

Que faire si une LED de liaison ne s'allume pas ?

Vérifiez que le câble est correctement connecté, que le périphérique est sous tension et que le câble est en bon état. Essayez un autre port ou un autre câble. Si le problème persiste, l'appareil connecté peut être défectueux.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Mode pendant environ 10 secondes jusqu'à ce que les LED clignotent. Relâchez le bouton. L'appareil redémarrera avec les réglages par défaut (adresse IP 192.168.2.1, identifiant admin, mot de passe = numéro de série).

Puis-je monter le commutateur dans un rack ?

Oui, utilisez les équerres de montage et les vis fournies. Fixez les équerres sur les côtés du commutateur, puis vissez-les dans le rack. Assurez-vous de déconnecter tous les câbles avant le montage.

Comment mettre à la terre le commutateur ?

Utilisez la vis de terre située à côté du connecteur d'alimentation. Connectez-la à une prise de terre directe à l'aide d'un câble approprié pour éviter les décharges électrostatiques.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur le commutateur et sur une prise secteur fonctionnelle. Si la LED PWR reste éteinte, testez une autre prise ou contactez le support technique.

Quelle est la distance maximale entre le commutateur et un périphérique ?

Pour des connexions RJ45, la distance maximale est de 100 mètres avec un câble de qualité. Pour les modules SFP, la distance dépend du type de fibre ou de câble utilisé (jusqu'à plusieurs kilomètres).

Où trouver le numéro de série pour la connexion Web ?

Le numéro de série se trouve sur l'autocollant situé sous le boîtier du commutateur. Il sert de mot de passe par défaut pour l'interface de gestion Web.

MODE D'EMPLOI 562003 Intellinet

Ce guide déscrit les bases pour configurer et opérer cet apparéil.

Pour obtenir le manuel utiliser et des specifications, visitez intellinet-network.com.

Enregistrez votre produit sur register.intellinet-network.com/r/562003 ou

scannez le code QR figurant sur la couverture.

Placement

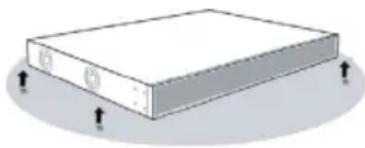

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets);
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des apparêls électriques qui peuvent être source d'interférence (des radios etc.);
• loin des environnements humides;
• pas plus de 100 m des périphériques réseau (RJ45) auxquels vous souhaitez vous connecter.

Le commutateur inclut des équres et vis pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.
2 Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.
3 Repetez l'etape 2 à l'autre côté du commutateur.
4 Positionnez le commutateur en rack et vissez les équres au rack.
5 Reconnectez tous les cordons.

Vis de chassin/Sise à la terre

Situé sur le côte croit du connecteur d'alimentation, le connecteur de terre facilité la mise à la terre du commutateur. Assurez-vous de la connecter à un objet qui fournit un accès direct à la terre.

Connexions

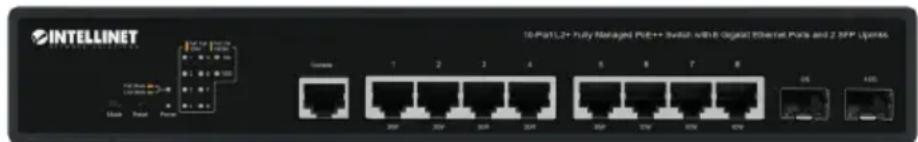

• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/ MDI-X, donc vous pouvez utiliser des cables UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.
• Des cables Cat5e/6/6a/8.x UTP/STP garantissant des performances optimes; si un DEL n'indique pas d'activité, vérifie l'appareil correspondant.
• Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrêté du commutateur à une prise de courant.
• Les ports 1 à 8 peuvent alimenter un dispositif connecté (sortie PoE++ jusqu'à 90 watts sur les ports 7 et 8; sortie PoE+ jusqu'à 30 watts sur les ports 1 à 6); tous les dispositifs alimentés doivent être conformes à la norme IEEE 802.3bt/at/af.

LED Color Status Operation
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation.
Link/Act/Speed1-8	10/100M:Orange1000M:Vert	Allumé Connexion est établie.
		Clignotant Données sont transmises.
		Éteint Connexion n'est pas établie.
PoE 1-8	Vert Allumé L'appareil connecté (PD) est alimenté.
	Orange Éteint		Port n'est connecté pas à un apparéil PD.
9S-10S(SFP)	Vert	Allumé Connexion est établie.
		Clignotant Données sont transmises.
		Éteint Connexion n'est pas établie.

• REMARQUE: appuyez sur le bouton Mode pour alterner entre l'etat de liaison et l'état PoE.

Base de la gestion Web

1 Ouvrez votre navigateur Web.
2 Entrez http:// et l'adresse IP du commutateur dans le champ Adresse. L'adresse IP par défaut degestion est 192.168.2.1.
3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur, entrez admin ; dans le champ mot de passer, saisissez le numéro de série figurant sur l'autocollant qui se trouve au bas de l'interrupteur. Cliquez sur OK.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet menager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques etlectroniques (DEEE),ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipality,à des fins de recyclage.

FRANÇAIS : Cet apparéil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
