Tipo di prodotto	Convertitore di media industriale Gigabit e injector PoE++
Marca	Intellinet
Modello	509107
Porte di rete	1 porta RJ45 10/100/1000 Mbps; 1 alloggiamento SFP per modulo 1000Base-X
PoE (Alimentazione tramite Ethernet)	Compatibile IEEE 802.3bt/at/af, fino a 90 W di uscita sulla porta RJ45
Alimentazione	44-57 V CC tramite morsettiera a vite, diametro filo 12-24 AWG, corrente raccomandata >6 A
Involucro	Metallico, grado di protezione IP30, profilo sottile
Montaggio	Su guida DIN (opzionale) o su superficie piana con ventilazione minima di 25 mm
Indicatori LED	FX LNK (collegamento fibra), TP LNK (collegamento rame), FDX (duplex), TP 1000 (velocità), LFP (guasto collegamento fibra), TP PoE (alimentazione PoE)
Messa a terra	Connettore di terra sul lato della morsettiera di alimentazione, vite del telaio
Distanza massima (fibra)	Fino a 120 km a seconda del modulo SFP; RJ45: 100 m
Norme e certificazioni	CE (2014/30/UE e 2014/35/UE), RAEE (2012/19/UE)
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Utilizzare solo un'alimentazione 44-57 V CC. Assicurare una corretta messa a terra. Non esporre a umidità o urti.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. In caso di guasto, contattare un professionista qualificato o il servizio post-vendita.
Informazioni generali	Garanzia costruttore standard (possibile registrazione su register.intellinet-network.com/r/509107). Specifiche complete su intellinetnetwork.com.

Domande frequenti - 509107 Intellinet

Come collegare il convertitore alla rete in fibra?

Inserire un modulo SFP 1000Base-X compatibile nell'alloggiamento SFP, quindi collegare il cavo in fibra ottica al modulo. Collegare l'altra estremità alla rete in fibra. La porta RJ45 può essere collegata a un dispositivo PoE o non PoE (in questo caso, il PoE non viene utilizzato).

Cosa significa l'indicatore FX LNK?

Il LED FX LNK indica lo stato del collegamento in fibra: acceso = connessione stabilita; spento = nessuna connessione; lampeggiante = trasferimento dati in corso.

Qual è la potenza massima erogata in PoE?

Il convertitore può fornire fino a 90 watt sulla porta RJ45, in conformità con lo standard IEEE 802.3bt (PoE++). È anche compatibile con gli standard 802.3at (PoE+) e 802.3af (PoE).

Posso usare un cavo RJ45 standard per il PoE?

Sì, ma si consiglia di utilizzare un cavo di categoria Cat5e o superiore per garantire un'alimentazione e un trasferimento dati affidabili, specialmente su lunghe distanze (fino a 100 m).

Come installare il convertitore su una guida DIN?

Inclinare la molla del clip di montaggio sul labbro superiore della guida DIN, quindi spingere l'apparecchio verso il basso fino a quando il clip si aggancia. Verificare la stabilità dell'installazione.

Cosa fare se l'indicatore LFP è spento?

L'indicatore LFP (Link Fault Pass-through) spento indica che è stato rilevato un guasto di collegamento su uno dei due dispositivi collegati. Verificare le connessioni in fibra e RJ45, nonché l'integrità di cavi e moduli.

Qual è la tensione di alimentazione richiesta?

L'apparecchio richiede un'alimentazione 44-57 V CC tramite la morsettiera a vite. Il diametro del filo deve essere compreso tra 12 e 24 AWG con una capacità di corrente superiore a 6 A. Assicurarsi che l'alimentazione sia spenta prima del collegamento.

Come mettere a terra il convertitore?

Utilizzare il connettore di terra situato sul lato destro della morsettiera di alimentazione. Collegarlo a una presa di terra appropriata per garantire la protezione contro sovratensioni e interferenze.

Quali sono le distanze massime supportate?

Sulla porta RJ45, la distanza massima è di 100 m. Sulla porta in fibra, dipende dal modulo SFP utilizzato, ma può raggiungere 120 km con moduli adatti.

Dove posso trovare le specifiche tecniche complete?

Le specifiche dettagliate sono disponibili sul sito intellinetnetwork.com. È inoltre possibile registrare il prodotto su register.intellinet-network.com/r/509107 per accedere alle risorse e alla garanzia.

MANUALE UTENTE 509107 Intellinet

• Una porta RJ45 10/100/1000 supporta distanza massima di 100 m
• Una porta SFP per moduli ottici transceiver 1000Base-X e distanza fino a 120 km
• Con funzione di iniettore Power over Ethernet con uscita fino a 90 watt
• Alloggiamento in metallo compatto IP30 per resistere a condizioni industriali difficili
• Installazione su guida DIN opzionale
• Un ingresso CC (44 - 57 V) con morsettiera

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/509107 o scansiona il codice QR presente sulla copertina.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto si consiglia di posizionare il dispositivo:

• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggetto di cui tenere conto);
• con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione;
• Iontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• entro 100 m dalle periferiche di rete a cui è stato connesso.

Installazione su guida DIN

1 Posizionare ad angolo la molla della clip di montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositivo verso il basso finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.

Vite di messa a terra del telaio

Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch. Deve essere collegato con un cavo a un oggetto che fornisce l'accesso diretto a un conduttore di terra.

Installazione morsettiera (ingresso DC 44 - 57 V)

Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata! Il calibro del filo per la morsettiera dovrebbe essere compreso tra 12 e 24 AWG. Si consiglia di utilizzare un cavo con una capacità di corrente superiore a 6 A.

1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione nei terminali corrispondenti (cavo positivo nel terminale positivo [V+], cavo negativo nel terminale negativo [V-], cavo di terra nel terminale di terra [♡]).

2 Serrare le viti appropriate per fissare i cavi.

3 Installare il blocco nel dispositivo.

2 Serrare le viti appropriate per fissare i cavi. 3 Installare il blocco nel dispositivo.

Configurazione

Questo prodotto richiede un modulo trasmettitore SFP che permette connessioni in fibra ottica.

1 Inserire il trasmettitore nel convertitore multimediale e collegare il cavo in fibra ottica al trasmettitore.

2 Collegare l'altra estremità del cavo in fibra ottica a una porta appropriata della rete in fibra.

La lunghezza massima e le specifiche del cavo in fibra dipendono dal modello.

RJ45 & PoE

Connettere la porta UTP del convertitore multimediale a un dispositivo RJ45 alimentato; es. a una telecamera di rete. È consigliato un cablaggio Cat5e o migliore. Il Media Converter Gigabit Industriale e Iniettore PoE++ è conforme agli standard IEEE 802.3bt/at/af. Il dispositivo può fornire fino a 90 watt di potenza a un dispositivo che possa ricevere alimentazione via PoE.

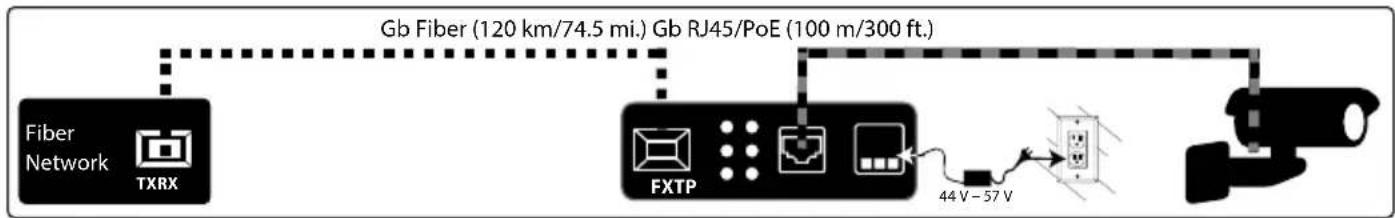

Esempio


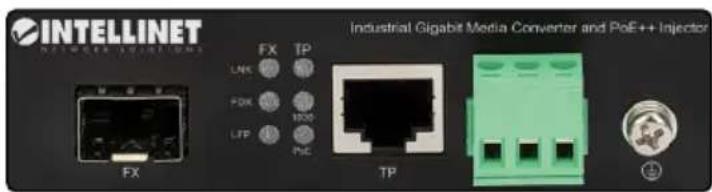

Stato del LED

INTELLINET Industrial Gigabit Media Converter and PoE++ Injector FX TP LWK PDX LFP 1025 PNC TP

LED Funzione Stato Descrizione
FX - LNK	LED collegamento in fibra	Acceso Porta in fibra ottica collegata.
		Spento Porta in fibra ottica scollegata.
		Lampeggiante Invio o ricezione dati.
TP - LNK	LED collegamento in rame	Acceso Porta di connessione valida.
		Spento Nessuna connessione stabilita.
		Lampeggiante Invio o ricezione dati.
FDX	LED Collegamento in rame Full/ Half Duplex	Acceso Modalità full-duplex
		Spento Modalità half-duplex
TP - 1000 LED velocità di rete		Acceso Velocità di rete a 1000 Mbps
		Spento Velocità di rete a 100 Mbps
LFP	Collegamento in fibra - Pass- through guasto collegamento	Acceso	Due dispositivi di comunicazione collegati e funzionanti normalmente
		Spento	Due dispositivi di comunicazione collegati, uno con un guasto del collegamento vicino all'estremità
TP - PoE LED PoE		Acceso II PD	connesso viene alimentato tramite PoE.
		Spento Non	viene fornita alimentazione ad un PD connesso.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY AT: | GARANTIE AUF: | GARANTÍA EN: | GARANTIE À : | GWARANCJA NA: | GARANZIA A:

intellinet-network.com

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
