509107 - Non catégorisé Intellinet - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Non catégorisé
Caractéristiques techniques	Aucune information disponible
Utilisation	Aucune information disponible
Maintenance et réparation	Aucune information disponible
Sécurité	Aucune information disponible
Informations générales	Aucune information disponible

FOIRE AUX QUESTIONS - 509107 Intellinet

Comment puis-je configurer l'Intellinet 509107 ?

Pour configurer l'Intellinet 509107, commencez par connecter l'appareil à votre réseau et suivez le guide d'installation fourni dans le manuel d'utilisation.

L'Intellinet 509107 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez également de remplacer le câble d'alimentation si nécessaire.

Comment réinitialiser l'Intellinet 509107 aux paramètres d'usine ?

Pour réinitialiser l'appareil, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Quels types de câbles sont compatibles avec l'Intellinet 509107 ?

L'Intellinet 509107 est compatible avec les câbles Ethernet de type Cat 5e ou supérieur.

Comment résoudre les problèmes de connexion avec l'Intellinet 509107 ?

Vérifiez les connexions des câbles, redémarrez l'appareil et assurez-vous que votre routeur fonctionne correctement. Vous pouvez également essayer de changer de port Ethernet.

L'Intellinet 509107 est-il compatible avec les réseaux Wi-Fi ?

L'Intellinet 509107 n'est pas un appareil Wi-Fi, il nécessite une connexion filaire à un réseau Ethernet.

Où puis-je trouver le manuel d'utilisation de l'Intellinet 509107 ?

Le manuel d'utilisation est généralement inclus dans l'emballage de l'appareil ou peut être téléchargé depuis le site officiel d'Intellinet.

Comment mettre à jour le firmware de l'Intellinet 509107 ?

Pour mettre à jour le firmware, visitez le site web d'Intellinet, téléchargez la dernière version du firmware et suivez les instructions dans le manuel pour l'installation.

Que faire si l'Intellinet 509107 surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres dispositifs. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI 509107 Intellinet

• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m

• Un port SFP pour modules émetteurs-récepteurs optiques 1000Base-X et distances de 120 km maximum

• Fonction d’injecteur d’alimentation via Ethernet avec une sortie maximale de 90 watts

• Boîtier métallique IP30 à profil mince pour résister à des conditions industrielles extrêmes

• Option pour l’installation sur rail DIN

• Une entrée CC (44 - 57 V) avec bloc de connexion Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/509107 ou scannez le code QR figurant sur la couverture. Placement Installation en bureau Avant d’utiliser l’appareil, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d’autres objets) ;

• ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante ;

• loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.) ;

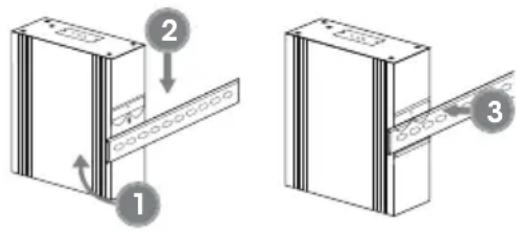

• pas plus loin que 100 m de l’appareil réseau auquel vous voudriez connecter. Installation du DIN-Rail 1 Angle du ressort du clip de montage sur la lèvre supérieure du rail DIN. 2 Poussez l’appareil vers le bas jusqu’à ce que le clip s’enclenche sur le rail. 3 Assurez-vous que l’installation est stable. Alimentation Vis de châssis/Mise à la terre Situé sur le côté droit du connecteur d’alimentation, le connecteur de terre facilite la mise à la terre du commutateur. Assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Installation via bloc terminal (entrée CC 44 - 57 V) REMARQUE : Assurez-vous que l’alimentation est intégralement éteinte/déconnectée avant de commencer ! Le calibre du fil pour le bornier doit être compris entre 12 et 24 AWG. Il est recommandé d’utiliser un câble avec une capacité de courant supérieure à 6 A. 1 Desserrez les vis appropriées. Insérez les fils d’alimentation nus dans les bornes appropriées (le fil positif dans la borne positive [V+], le fil négatif dans la borne négative [V–], le fil de terre dans la borne de terre [

2 Serrez les vis appropriées pour fixer les fils. 3 Installez le bloc dans le périphérique.

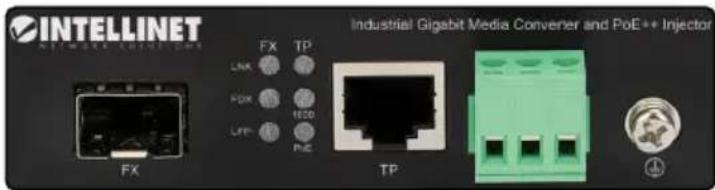

Instructions FrançaisInstallation Ce produit nécessite SFP module d’interface avec des connexions par fibre optique. 1 Insérez l’interface dans le convertisseur de média et insérez le câble fibre optique dans l’interface. 2 Installez l’autre extrémité du câble fibre optique dans un port approprié sur votre réseau fibre optique. La longueur maximale et les caractéristiques du câble fibre optique dépendent du modèle. RJ45 & PoE Connectez le port UTP du convertisseur de média à un périphérique RJ45 alimenté ; ex. une caméra réseau. un câblage Cat5e ou supérieur est recommandé. Le Convertisseur industriel de média Gigabit et injecteur PoE++ est conforme aux normes IEEE 802.3bt/at/af. Le périphérique peut fournir jusqu’à 90 watts de puissance à un périphérique alimenté compatible PoE. État LED DEL Fonction Statut Description

LED de la liaison fibre Allumé Le port fibre est connecté. Éteint Le port fibre n’est pas connecté. Clignotant En train d’émettre ou de recevoir des données.

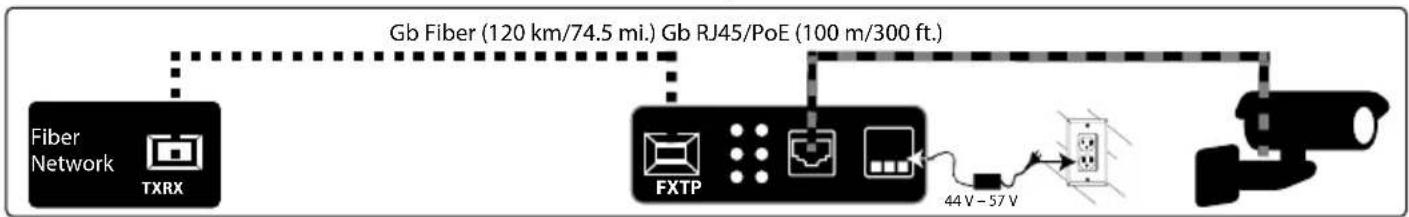

LED de liaison en cuivre Allumé Le port fibre est connecté. Éteint Le port fibre n’est pas connecté. Clignotant En train d’émettre ou de recevoir des données. FDX LED de liaison en cuivre semi-duplex / duplex intégral Allumé Mode duplex intégral Éteint Mode semi-duplex TP - 1000 LED relative à la vitesse du réseau Allumé Vitesse du réseau à 1000 Mbps Éteint Vitesse du réseau à 100 Mbps LFP Liaison par fibre optique - Passage de défaut de liaison Allumé Deux dispositifs de communication connectés et opérant de manière régulière Éteint Deux dispositifs de communication connectés, l’un d’entre eux présentant une défaillance de la liaison à son extrémité TP - PoE LED du PoE Allumé PoE est transmis à un PD connecté. Éteint Aucune alimentation à un PD connecté. Exemple TX RXFiber Network Gb Fiber (120 km/74.5 mi.) Gb RJ45/PoE (100 m/300 ft.)
