Type de produit	Serveur rackable 1U
Marque	Intellinet
Modèle	NVS30
Dimensions (L x P x H)	48,3 x 55,0 x 4,4 cm
Poids	12,5 kg
Alimentation	Double alimentation redondante 550 W
Processeur	Intel Xeon E-2300, jusqu'à 8 cœurs
Mémoire RAM	32 Go DDR4 ECC extensible à 128 Go
Stockage	2 baies hot-swap SATA/SAS 3,5"
Interfaces réseau	2 ports Gigabit Ethernet, 1 port de gestion IPMI
Fonctions principales	Virtualisation, stockage NAS, serveur d'application
Ventilation	Ventilateurs redondants à détection de panne
Température de fonctionnement	10 °C à 35 °C
Humidité relative	20 % à 80 % sans condensation
Consommation électrique	250 W en veille, 450 W en charge
Entretien et nettoyage	Dépoussiérage régulier des grilles d'aération, utiliser un chiffon doux
Sécurité	Châssis verrouillable, module TPM 2.0 intégré
Pièces détachées et réparabilité	Disques durs, ventilation, alimentation, mémoire remplaçables à chaud
Garantie	3 ans pièces et main-d'œuvre
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - NVS30 Intellinet

Comment installer le serveur NVS30 dans un rack ?

Fixez les glissières fournies aux montants du rack, puis faites glisser le serveur jusqu'en butée. Serrez les vis de fixation avant et arrière. Assurez-vous que la ventilation est suffisante.

Quel type de disque dur est compatible avec le NVS30 ?

Le serveur accepte les disques durs SATA ou SAS au format 3,5 pouces. Pour des performances optimales, utilisez des disques NAS ou entreprise.

Comment accéder à l'interface de gestion IPMI ?

Connectez un câble Ethernet au port de gestion dédié (IPMI). L'adresse IP par défaut est 192.168.0.100. Ouvrez un navigateur et connectez-vous avec les identifiants admin/admin (à modifier).

Le serveur ne démarre pas, que faire ?

Vérifiez les câbles d'alimentation, les voyants des blocs d'alimentation, et le bon enfoncement des barrettes de mémoire. Essayez de démarrer avec une seule barrette de RAM.

Comment réinitialiser le mot de passe BIOS ?

Ouvrez le capot et localisez le jumper CMOS (généralement près de la pile). Déplacez-le de la position 1-2 à 2-3 pendant 10 secondes, puis remettez-le en position initiale.

Quelle est la capacité maximale de RAM supportée ?

Le serveur supporte jusqu'à 128 Go de mémoire DDR4 ECC, répartis sur 4 emplacements DIMM. Utilisez des modules de même taille et fréquence pour le mode double canal.

Comment remplacer un ventilateur défectueux ?

Les ventilateurs sont à extraction à chaud. Repérez le ventilateur dont le voyant est rouge, tirez la languette pour le dégager, puis insérez un nouveau ventilateur jusqu'au clic.

Le serveur surchauffe, comment améliorer le refroidissement ?

Vérifiez que les grilles d'aération ne sont pas obstruées, que la température ambiante est inférieure à 35°C, et que les ventilateurs tournent correctement. Envisagez d'ajouter un ventilateur de rack.

Quelle version de RAID est prise en charge ?

Le contrôleur intégré supporte les niveaux RAID 0, 1, 5 et 10. Pour configurer le RAID, entrez dans le BIOS du contrôleur lors du démarrage (Ctrl+R).

Comment mettre à jour le firmware du serveur ?

Téléchargez la dernière version du firmware depuis le site d'Intellinet. Utilisez l'interface IPMI ou un outil de mise à jour en ligne de commande. Suivez les instructions du fichier README.

MODE D'EMPLOI NVS30 Intellinet

Guide de demarrage rapide FRANÇAIS

upute za brzu instalaciju HRVATSKI

Instructions juridiques et de sécurité

Cet appareil a été testé et déclaré conforme aux exigences de la classe B pour appareils numériques, selon l'article 15 de la norme européenne. Conçu pour apporter une protection raisonnable contre les interférences dangereuses en milieu commercial. Si cet équipement cause des interférences à la réception de vos ondes radio ou TV, ce qui peut être vérifié en allumant et éteignant l'appareil successivement, l'utilisateur est invité à prendre les mesures nécessaires. This digital equipment fulfills the requirements for radiated emission according to limit B of EN55022/1998, and the requirements for immunity according to EN55024/1998 residential, commercial and light industry.

R&TTE Compliance Statement

Cet appareil satisfait aux exigences de la DIRECTIVE 1999/5/CE de la Commission au Conseil et au Parlement européen du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité (R&TTE). La Directive R&TTE remplace la Directive 98/13/EEC depuis le 8 avril 2000.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local

dans votre municipalité, à des fins de recyclage.

Connector à la caméra

Connectez le port LAN via le câble RJ45 à votre réseau; p. ex. le routeur ou un switch LAN, puis allumez la caméra. Le démarrage dure env. une minute. Vous devez utiliser le secteur d'alimentation de la caméra, sauf si votre caméra est compatible avec PoE. À ce cas, vous pouvez connecter le câble RJ45 à un switch ou injecteur compatible avec PoE, afin d'alimenter la caméra.

Par défaut, la caméra (ou le serveur vidéo) recherche un serveur DHCP sur le réseau et obtient une adresse IP automatiquement. Un serveur DHCP très commun est un routeur, un appareil qui se trouve sur la plupart des réseaux.

La présence d'un serveur DHCP sur votre réseau simplifie l'installation énormément et même des utilisateurs avec des connaissances limitées en réseaux TCP/IP peuvent installer la caméra en quelques minutes. Si la caméra ne peut pas trouver de serveurs DHCP, elle est attribuée son adresse IP standard: 192.168.1.221.

Sur des systèmes Windows, utilisez le logiciel « IP Installer » qui identifie la caméra sur le réseau et vous permet à modifier sa configuration.

Dès que la caméra est configurée proprement, elle peut être accédée via le navigateur Internet. Les paragraphes suivants décrivent le processus pour les utilisateurs de Windows, MacOS et Linux.

Windows XP, Vista et Windows 7

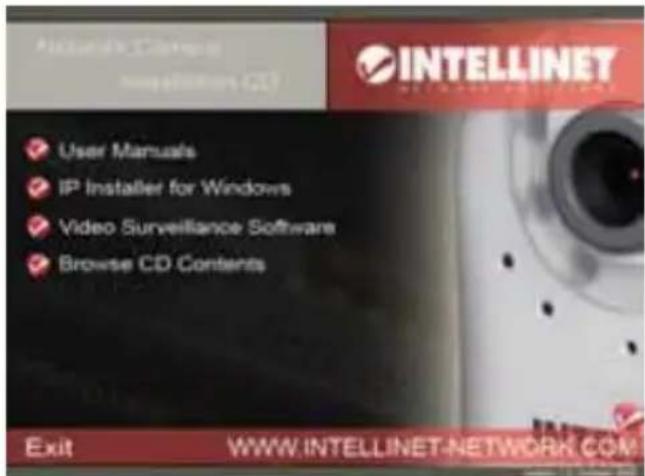

Insérez le CD d'installation. Après quelques moments, le CD démarre automatiquement et l'écran à droite s'ouvre. Si cela n'est pas le cas, il faut que vous recherchiez-le avec l'explorateur Windows et double-cliquiez le fichier « autorun.exe ».

1. User Manuals

[manuels de l'utilisateur]

Le manuel de l'utilisateur

INTELLINET NETWORK SOLUTIONS caméra réseau est disponible en forme électronique sur le CD d'installation avec des manuels de l'utilisateur en des langues différentes.

Si vous remarquez des différences entre les captures d'écran dans le manuel de l'utilisateur et celles sur votre écran, nous vous recommandons d'utiliser le manuel sur le CD comme il peut être une version plus actuelle que la version imprimée.

2. IP Installer for Windows

Ce logiciel sert à trouver la caméra sur votre réseau et à modifier la configuration.

Cliquez sur "Yes" pour lancer l'installation.

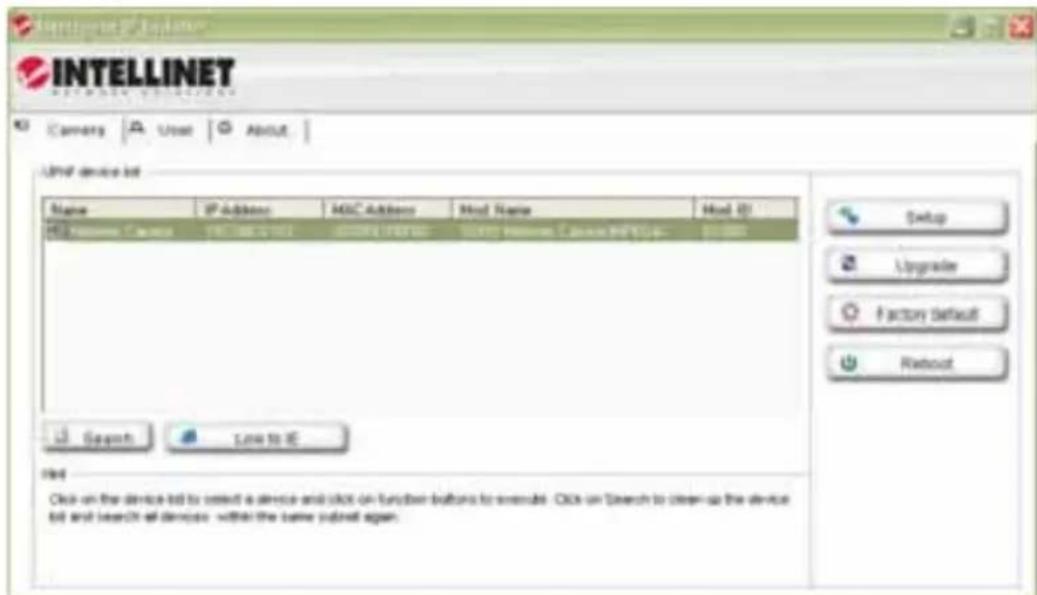

Quand le programme démarre, l'écran en haut s'ouvre. Le logiciel IP Installer montre toutes les caméras qui ont été trouvées sur votre réseau. Vous pouvez modifier la configuration, faire une mise à jour du firmware, restaurer les paramètres d'usine et redémarrer la caméra. Note: Ça pourrait durer jusqu'à trois minutes avant l' IP Installer montre une caméra qui a été redémarrée récemment.

Pour des informations plus détaillées sur la configuration, veuillez lire le manuel de l'utilisateur sur le CD inclus.

3. Video Surveillance Software

Veuillez lire le manuel de l'utilisateur sur le CD inclus pour le 16-canal NVR (magnetoscope réseau).

MacOS

Pour l'installation sur des systèmes Apple avec MacOS X, il ne faut pas le CD d'installation. L'INTELLINET NETWORK SOLUTIONS caméra réseau est compatible avec le service Bonjour d'Apple.

Démarrez le navigateur Internet Safari et ouvrez les favoris où vous trouvez le lien Bonjour. La caméra réseau se trouve dans la catégorie pages Web. Afin de connecter à la caméra, double-cliquez le lien encerclé.

Safari puis connecte à la caméra et un message apparaît: "An applet from "xxxxx" is requesting unrestricted access to your computer."

Cliquez sur "Allow" [autoriser] et vous voyez l'image live quelques moments après.

Pour des informations plus détaillées sur la configuration, veuillez lire le manuel de l'utilisateur sur le CD inclus.

Linux

Pour l'installation sur des systèmes Linux, il ne faut pas de logiciel spécial. La caméra réseau est compatible avec des navigateurs internet comme Firefox et Konqueror.

Pour l'installation sur des systèmes Linux, il faut l'adresse IP de la caméra. Par défaut, la caméra obtient l'adresse IP du serveur DHCP (p. ex. un routeur), vous pouvez accéder la caméra dès que vous obtenez l'adresse IP du « client log » du serveur DHCP. Alternativement, vous pouvez utiliser Bonjour (mDNSResponder), qui est aussi disponible pour Linux.

Si la caméra ne peut pas trouver de serveurs DHCP, elle est attribuée son adresse IP standard: 192.168.1.221. Afin de pouvoir accéder la caméra, il faut modifier la configuration IP de votre système manuellement. Configurez l'adresse IP of 192.168.1.xxx (where xxx is not 221). Puis, démarrez votre navigateur Internet et connectez à l'adresse http://192.168.1.221. Connectez à la caméra et cliquez sur le lien « Settings » afin d'ouvrir le menu d'administrateur. Veuillez lire la section 5.2 dans le manuel de l'utilisateur pour plus de détails.

Installation matérielle et des informations complémentaires

Pour des informations complémentaires sur l'installation, la configuration et les fonctions de la caméra ou le serveur vidéo, veuillez lire le manuel de l'utilisateur sur le CD inclus.

HRVATSKI

Français Pour consulter les informations sur la garantie, rendezvous à l'adresse www.intellinet-network.com/warranty.
