Caractéristiques	Détails
Type de produit	Commutateur réseau
Nombre de ports	8 ports RJ45
Norme Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Vitesse de transmission	10/100 Mbps
Type de commutation	Commutation non bloquante
Alimentation	Alimentation externe
Dimensions	220 x 130 x 30 mm
Poids	1.2 kg
Utilisation recommandée	Réseaux domestiques et petites entreprises
Maintenance	Vérifier régulièrement les connexions et nettoyer les ports
Sécurité	Protection contre les surtensions
Garantie	2 ans

FOIRE AUX QUESTIONS - 561808 Intellinet

Comment réinitialiser le commutateur Intellinet 561808 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation au dos de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi mon commutateur Intellinet 561808 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez un autre adaptateur d'alimentation.

Comment configurer le commutateur Intellinet 561808 pour une utilisation avec un réseau VLAN ?

Pour configurer les VLAN, connectez-vous à l'interface web du commutateur via un navigateur. Accédez à la section 'VLAN' dans le menu et suivez les instructions pour ajouter et configurer les VLAN selon vos besoins.

Mon commutateur Intellinet 561808 surchauffe-t-il ? Que faire ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé et éloigné de toute source de chaleur. Vérifiez également que les ventilateurs fonctionnent correctement, si applicable. Si la surchauffe persiste, contactez le support technique.

Comment vérifier l'état des ports sur le commutateur Intellinet 561808 ?

Pour vérifier l'état des ports, connectez-vous à l'interface web du commutateur. Sous l'onglet 'Statistiques' ou 'État des ports', vous pourrez voir le statut de chaque port, y compris l'activité et les erreurs potentielles.

Le commutateur Intellinet 561808 prend-il en charge l'alimentation par Ethernet (PoE) ?

Vérifiez les spécifications de votre modèle, car certains modèles de la série peuvent prendre en charge l'alimentation par Ethernet. Si c'est le cas, assurez-vous que les appareils connectés sont compatibles avec PoE.

Que faire si un port du commutateur Intellinet 561808 ne fonctionne pas ?

Testez le câble et l'appareil connecté à ce port pour vous assurer qu'ils fonctionnent correctement. Essayez de connecter l'appareil à un autre port. Si le problème persiste, il peut être nécessaire de réinitialiser le commutateur ou de contacter le support technique.

MODE D'EMPLOI 561808 Intellinet

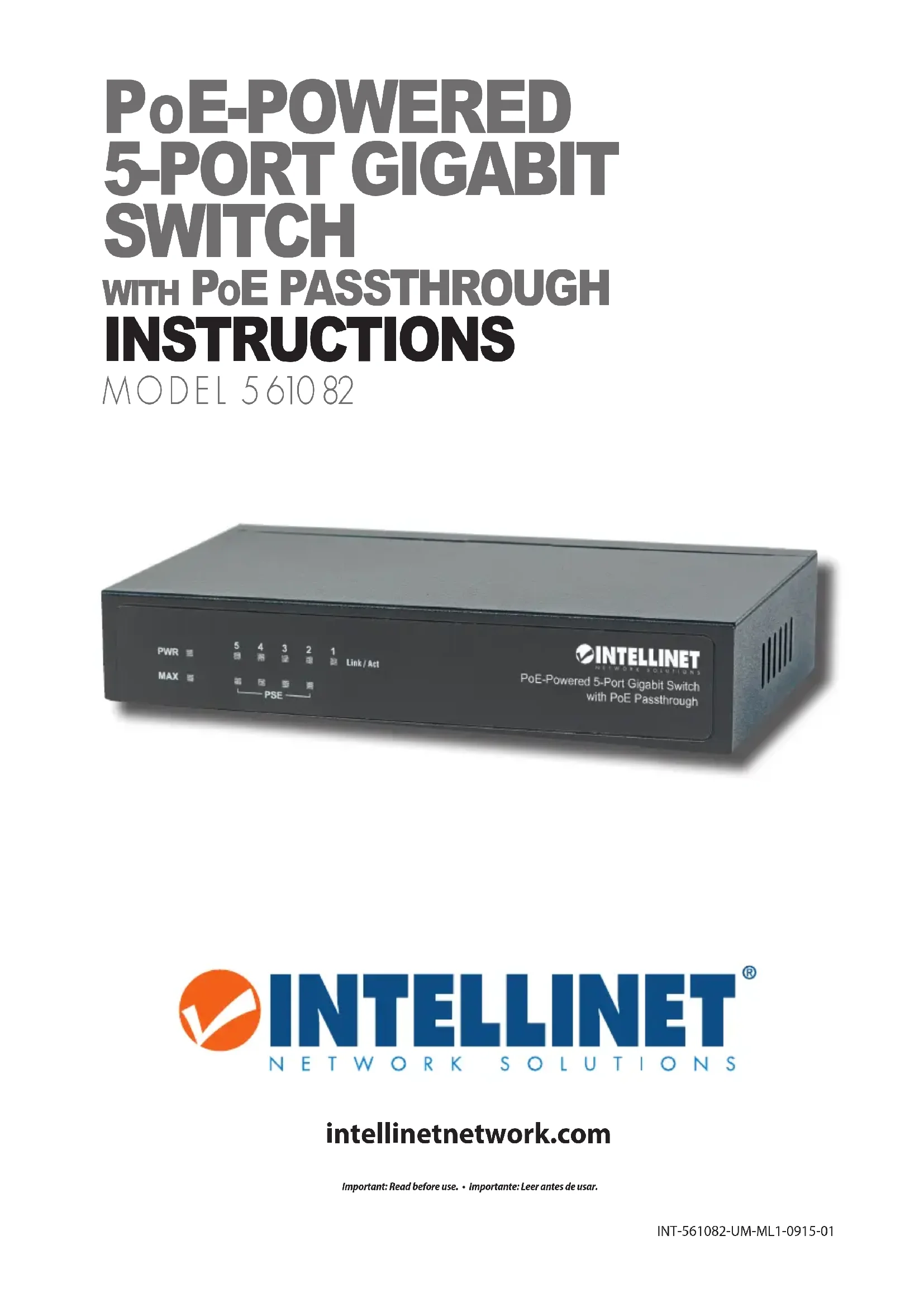

Commutateur Gigabit 5 ports alimenté par PoE avec tunnel PoE • Instructions Français Présentation du produit Vue d’ensemble du produit Le Commutateur Gigabit 5 ports alimenté par PoE d’Intellinet avec tunnel PoE est conçu pour être alimenté par un commutateur PoE et à la fois pour transférer des données et servir de connecteur d’alimentation électrique pour plusieurs dispositifs compatibles PoE via des câbles réseau Cat5e ou Cat6 standard. Doté de cinq ports Ethernet Gigabit, ce commutateur peutalimenterjusqu’àquatrepontsetpointsd’accèsLANsansl,destéléphonesVoIPou des caméras IP, en tirant sa propre puissance du commutateur PoE auquel il est connecté, et en fournissant des vitesses réseau atteignant 1 000 Mbits/s. Lorsque vous connectez le port PD (port 1) à un commutateur PoE conforme à la norme IEEE 802.3af/at et compatible PoE, le commutateur Gigabit 5 ports d’Intellinet alimenté par PoE utiliseunepartieducourantélectriquepours’auto-alimenterenélectricitéettransfèrele surplusdepuissancedisponibleàunmaximumdequatredispositifsPoEdepérimètre,tels que des téléphones VoIP, ce qui vous permet de tirer parti du plein potentiel de chaque port PSE de votre centre de données. ChacundesquatreportsPSE(Ports2-5)peutfournirjusqu’à30watts.Leproduitestconforme à les normes IEEE 802.3af et IEEE 802.3at et il peut être alimenté soit par l’adaptateur inclus ou via PoE. Caractéristiques du produit Spécifications générales Alimentation Contenu du pack

• CommutateurGigabit 5 ports alimenté par PoE avec tunnel PoE (A)

• Adaptateursecteur(B)

• AlimentéparuninjecteurPoEouun commutateurPoEetpeutalimenterjusqu’à quatre dispositifs réseau PoE

• PortsdesortieRJ45PoEcompatibles IEEE 802.3at/af

• Latechnologied’économied’énergieGreen Ethernet désactive les ports non utilisés et adaptelesniveauxdechargeenfonctionde la longueur de câble

• PeutêtrealimentéviaPoEoul’adaptateur secteur CA inclus

Budgetdepuissancetotal:68wattsavecune alimentation CA et 26 watts lorsqu’il est alimenté via le port d’entrée PD

• Débitdefonddepanier:10 Gbits/s

• Températurede fonctionnement:0–40°C

Humiditédefonctionnement: 10à90%d’humidité relative, sans condensation

Consommation:75W(max.)

-Consommation:30W( max.

Vue d’ensemble du matériel DELs Le Commutateur Gigabit 5 ports alimenté par PoE avec tunnel PoE est équipé de 11 DEL qui fournir des informations sur le status de fonctionnement. Voicicequ’ilsfont: Ports Ce commutateur est équipé de cinq ports Gigabit, un connecteur d’alimen- tationetuninterrupteuron/o. Installation du matériel Consultez le diagramme à la page 3. ConnectezPort1àuninjecteurPoEoucommutateurpouralimenterjusqu’àquatrepériphér- iquesPoE.Vouspouvezutiliserl’adaptateursecteursivousnedisposezpasd’uninjecteur PoE ou commutateur, ou si vous désirez le budget de puissance supplémentaire qu’il fournit. PWR Allumé L’alimentationestfournievial’adaptateursecteur. Éteint L’alimentation n’est fournie pas via l’adaptateur secteur. Link/Act Allumé Connexionestétablie. Clignotant Connexionestétablieetlespaquetsdedonnéessontenvoyésetreçus. Éteint Connexionn’estpasétablie. PSE Allumé Port1(PD)estconnectéàunportdePSE;parexample,uninjecteurPoEou commutateur PoE. Éteint Port 1 (PD) ne soit pas connecté à un port PSE. Clignotant Iln’yapassusammentdepuissancepourledispositifPoEconnecté. MAX Allumé Lesystèmeaatteintunepuissancedesortietotalede55W.LePoEtotaleest presquesonniveaumaximum. Éteint Lesystèmeutilisemoinsde55W. Clignotant LapuissancenesutpasdefournirdespériphériquesPoE. DEL Status Description PD(powereddevice/dispositifalimenté)port.QuandilestconnectéàuninjecteurPoE,midspan

commutateur PoE qui est conforme à les normes IEEE 802.3af / at, ce commutateur tire son énergie del’injecteurPoEoucommutateurPoE,etl’adaptateurd’alimentationfourniestpasnécessaire.Bien sûr, ce port peut également être connecté à un port Ethernet standard, si ce port est PoE ou non. 2-5 Ce sont ports PSE (power sourcing equipment / équipement source d’énergie) compliant with IEEE 802.3af/at à laquelle vous pouvez connecter des périphériques PoE tels que les téléphones VoIPetlescamérasréseau.Biensûr,undispositifnon-PoEstandard(Ethernetcompatible)peut êtreconnectéàl’unedeces4ports. DC L’adaptateur peut être branché ici, si nécessaire. Regardezlapagesuivantepourplusdedétails.

Presse pour allumer l’interrupteur; presse pour l’éteindre. Port DescriptionFRANÇAIS

PD port contre adaptateur secteur externe Le Commutateur Gigabit 5 ports alimenté par PoE d’Intellinet avec tunnel PoE (561082) est conçu pour recevoir des données et de la puissance sur le port 1 (sans l’adaptateur secteur), etpuisfourniruneconnexiondedonnéesetl’alimentationdesdispositifsconnectéssurles portsPoE2,3,4et5.Enoutre,cependant,voicipourquoivousverrezqued’unadaptateur d’alimentationexterneestinclus. LorsquevousvousconnectezuninjecteurPoEoucommutateurPoEauPort1(PD)dece commutateur561082,cecommutateur561082peutrecevoirjusqu’à30wattsdepuissancesur ce port — moins si le PoE dispositif connecté est pas capable d’envoyer autant de puissance que sur une port. De cette 30 watts (entrant), ce commutateur 561082 utilise quelque watts pour lui-même, et il peut fournir le reste à d’autres périphériques PoE connectés (sortant). Cela représente environ 26 watts disponible pour quatre ports, qui est une moyenne de 6,5 watts. Celaestsusantpouralimenterjusqu’àquatrecamérasréseauoulestéléphonesVoIP,s’ilsne nécessitent pas plus de pouvoir que 6,5 watts chacun.

Maintenant,sivoussouhaitezajouterundispositifhauteperformancecommeun point d’accèssanslGigabitAC,vousallezavoirbesoindebeaucoupplusdepuissance. Dans ces situations,vouspouvezutiliserl’adaptateurexterne.Lorsquecelaestconnecté, le budget maximaldepuissanceaugmentede30wattsà68watts. Brochage PoE LanormeIEEE802.3af/atstipulequetoutportdePSE(PoEinjecteurouuncommutateur) doitprendreenchargel’undesdeuxbrochage,quisontdénomméalternatifAetBouen modeAetB.LeCommutateurGigabit5portsalimentéparPoEd’IntellinetavectunnelPoE prend alternatif A. LanormeIEEE802.3af/atexigeégalementquelespériphériquesPoEtelsquelestéléphones VoIPoudescamérasréseau(PD)supporteàlafoislesmodesAetB,quivouspermetde brancher les périphériques PoE (compatible avec la norme IEEE 802.3af/at) au Commutateur Gigabit 5 ports alimenté par PoE d’Intellinet avec tunnel PoE sans se soucier du brochage PoE. Port 1 (PD port) seulement 26 watts total Adaptateur secteur 68 watts total Alimenté par Puissance disponible pour les périphériques PoE (ports 2-5) 1 CC (+) 2 CC (+) 3 CC(–)
