Caractéristiques techniques	Commutateur 10/100/1000 Mbps, 24 ports RJ45, non manageable
Utilisation	Idéal pour les réseaux d'entreprise, bureaux et environnements de travail nécessitant une connectivité réseau fiable.
Maintenance et réparation	Vérifier régulièrement les connexions et l'alimentation. En cas de défaillance, consulter le service client pour les réparations.
Sécurité	Supporte les protocoles de sécurité de base, mais ne dispose pas de fonctionnalités avancées comme le VLAN ou le filtrage d'adresses MAC.
Informations générales	Dimensions : 440 x 180 x 44 mm, Poids : 2,5 kg, Alimentation : externe, Garantie : 2 ans.

FOIRE AUX QUESTIONS - 561204 Intellinet

Comment réinitialiser le commutateur Intellinet 561204 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le commutateur est correctement branché à une source d'alimentation. Assurez-vous que l'adaptateur secteur fonctionne et que la prise murale est opérationnelle.

Pourquoi mes appareils ne se connectent-ils pas au réseau via le commutateur ?

Assurez-vous que les câbles Ethernet sont correctement connectés et fonctionnels. Vérifiez également que le commutateur est allumé et que les voyants des ports sont allumés.

Comment configurer les VLAN sur le commutateur Intellinet 561204 ?

Pour configurer les VLAN, connectez-vous à l'interface web du commutateur via un navigateur. Allez dans la section 'VLAN' pour créer et configurer vos VLAN selon vos besoins.

Le commutateur supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le modèle Intellinet 561204 ne prend pas en charge l'alimentation par Ethernet. Assurez-vous d'utiliser des adaptateurs d'alimentation pour vos appareils.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site officiel d'Intellinet. Connectez-vous à l'interface web du commutateur, allez dans la section 'Mise à jour du firmware' et suivez les instructions.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé, loin de sources de chaleur. Vérifiez également que les ventilations ne sont pas obstruées.

Le commutateur gère-t-il la qualité de service (QoS) ?

Oui, le commutateur Intellinet 561204 prend en charge certaines fonctionnalités de qualité de service. Consultez le manuel pour des instructions détaillées sur la configuration de QoS.

Comment savoir si un port est défectueux ?

Si un port ne fonctionne pas, vérifiez d'abord le câble Ethernet et l'appareil connecté. Si le problème persiste, essayez de connecter un autre appareil au même port. Si aucun des appareils ne fonctionne, le port pourrait être défectueux.

Le commutateur est-il compatible avec d'autres marques d'équipements réseau ?

Oui, le commutateur Intellinet 561204 est compatible avec la plupart des équipements réseau d'autres marques tant qu'ils respectent les normes Ethernet.

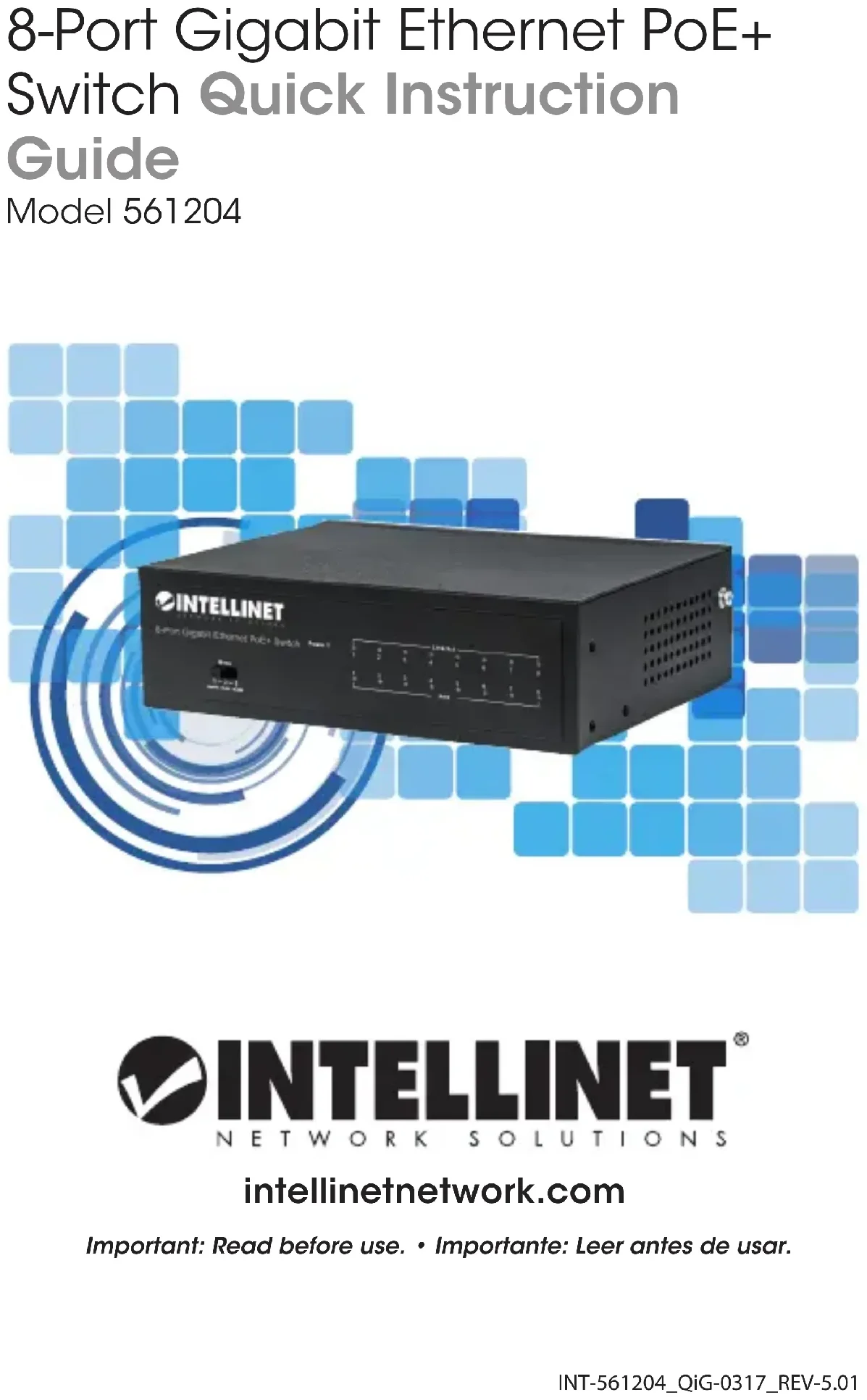

MODE D'EMPLOI 561204 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil. Pour des instructions et spécifications détailées, veuillez lire le manuel de l'utilisateur inclus ou sur intellinetnetwork.com.

Power 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 POE

DELs

Les DELs d'état pour des informations et le dépannage. Si une DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

LED État Opération

Power	Allumé AlimentéÉteint Vérifiez l'alimentation / Allumez l'appareil
PoE	Allumé Le port est connecté à un appareil PSE/PoEClignotant PoE OverloadÉteint Aucun appareil PSE/PoE n'est connecté
Liaison montante	Allumé Connexion valide sur le port 5Clignotant Connexion valide sur le port ; données trans-mises/reçuesÉteint Aucune liaison n'est établie

Conexiones

Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL n'indique pas un connexion, vérifiez l'appareil correspondant.

UpLink 8 7 6 5 4 3 2 1 DC EN

• Ports 1 – 8 : ports 10/100/1000 Mbps, compatible IEEE 802.3af/at, fournissant un maximum de 30 watts aux dispositifs PoE connectés. La puissance totale de ce switch PoE est de 60 watts, la puissance moyenne par port est de 7,5 watts.
• Port 1 : Le port de liaison montante désigné peut être utilisé de la même façon que les autres ports, cependant, lorsque l'isolement de port (en mode VLAN 1 ou 2) est actif, ce port reste accessible depuis tous les autres ports.

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume.

VLAN Mode

Mode 1 - 2 - 3 Normal VLAN1 VLAN2

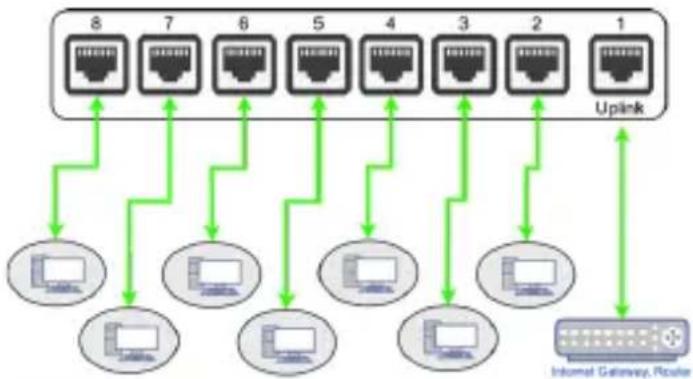

Le Switch PoE+ Gigabit 8 ports Intellinet (561204) permet l'isolation de port, également appelée « VLAN privé ». Cette fonctionnalité permet d'isoler tous les ports les uns des autres et autorise uniquement l'accès au port de liaison montante. Cette fonction est notamment utile si un VLAN privé est un hô- tel où chaque chambre ou suite dispose d'un port réseau pour accéder à Internet. Tous les ports peuvent accéder à Internet, mais ils ne peuvent pas communiquer les uns avec les autres.

Mode Operation

Normal	Le switch fonctionne comme un switch Ethernet standard. Tous les ports peuvent communiquer entre eux.
VLAN1	Ports 2 – 8 sont isolés entre eux mais ont accès au port 1.
VLAN2	Ports 2 – 8 sont isolés entre eux mais ont accès au port 1. De plus, la vitesse de connexion des ports 2 à 8 est limitée à 10 Mbps.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

• Sur une surface plane qui peut supporter son poids (et celui d'autres objets);
• Ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• Loin des appareils électriques qui peuvent être source d'interférence (des radios etc.);
• Loin des environnements humides.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

ITALIANO

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

La Déclaration de Conformité pour ce produit est disponible à l'adresset :

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinet-network.com/warranty.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
