530378 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit Ethernet
Marque	Intellinet
Modèle	530378 (5 ports) / 530347 (8 ports)
Nombre de ports	5 ports RJ45 Gigabit Ethernet
Fonctionnalité Auto-MDIX	Oui, sur tous les ports
Débit	10/100/1000 Mbps
Indicateurs DEL	POWER (alimentation), LINK/ACT (connexion/activité)
Alimentation	Adaptateur secteur externe inclus (5V DC, 1A)
Dimensions (approx.)	100 x 70 x 25 mm
Poids (approx.)	200 g
Ventilation	Passive, sans ventilateur
Placement recommandé	Surface plane, écartement > 25 mm pour ventilation éloigné des sources d'interférence et humidité
Type de câble supporté	UTP/STP catégorie 5e ou supérieure, droit ou croisé
Consommation électrique	Faible, conforme aux normes Energy Efficient Ethernet
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	Conforme R&TTE 1999/5/CE, DEEE
Garantie	Voir conditions sur intellinet-network.com/warranty
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux sec ; ne pas utiliser de produits abrasifs ou liquides
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; tenir hors de portée des enfants
Reparabilité	Contactez le service après-vente Intellinet pour toute réparation ; pièces détachées non disponibles au détail

FOIRE AUX QUESTIONS - 530378 Intellinet

Comment brancher le commutateur Intellinet 530378 ?

Utilisez le cordon d'alimentation inclus pour connecter le commutateur à une prise secteur. Branchez vos appareils réseau (PC, routeurs, etc.) sur les ports RJ45. Les câbles peuvent être droits ou croisés grâce à la fonction Auto-MDIX.

Que signifie le voyant LINK/ACT qui clignote ?

Le voyant LINK/ACT clignote lorsque des données sont transmises sur le port correspondant. S'il est allumé fixe, la connexion est établie. S'il est éteint, vérifiez le câble ou l'appareil connecté.

Puis-je utiliser des câbles croisés ou droits ?

Oui, tous les ports de ce commutateur supportent la fonction Auto-MDIX, qui détecte automatiquement le type de câble (droit ou croisé) et adapte la connexion en conséquence.

Comment placer le commutateur pour une bonne ventilation ?

Placez le commutateur sur une surface plane et dure, en laissant un espace d'au moins 25 mm autour de l'appareil pour assurer une ventilation suffisante. Évitez les endroits confinés ou empilés.

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché au commutateur et à la prise secteur. Essayez une autre prise. Si le voyant reste éteint, l'adaptateur ou l'appareil est peut-être défectueux.

Le commutateur peut-il être utilisé dans un environnement humide ?

Non, il doit être éloigné des environnements humides. L'humidité peut endommager les composants électroniques. Respectez les conditions de fonctionnement : 10-90% d'humidité sans condensation.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de liquides qui pourraient pénétrer dans l'appareil.

Quels câbles utiliser pour une connexion Gigabit ?

Pour obtenir un débit Gigabit (1000 Mbps), utilisez des câbles UTP/STP de catégorie 5e ou supérieure. Les câbles de catégorie 5 peuvent aussi fonctionner mais peuvent limiter les performances.

Le commutateur est-il conforme aux normes écologiques ?

Oui, il respecte la directive DEEE (2002/96/EC). Ne le jetez pas avec les déchets ménagers. Rapportez-le à un point de collecte ou au vendeur pour recyclage.

Où trouver la garantie et le support ?

La garantie est détaillée sur le site intellinet-network.com/warranty. Pour toute question ou problème, contactez le support Intellinet via leur site web.

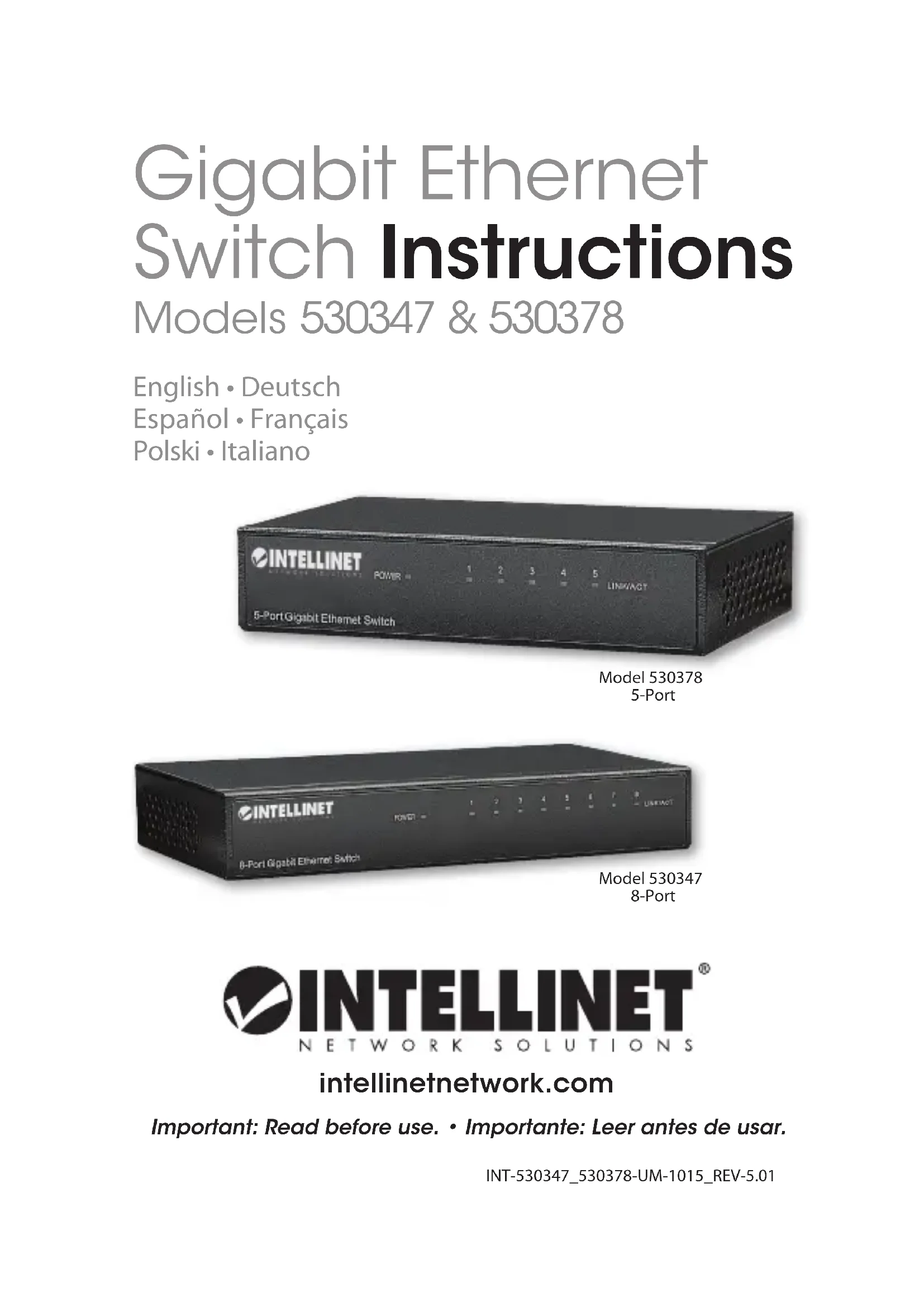

MODE D'EMPLOI 530378 Intellinet

Commutateur Gigabit Ethernet • Manuel de l'utilisateur Français

Merci d'avoir acheté le Commutateur Gigabit Ethernet Intellinet Network Solutions, modèle 530378 (5 ports) ou 530347 (8 ports). Vous trouvez les spécifications sur intellinet-network.com.

CONNEXIONS

- Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDIX, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.

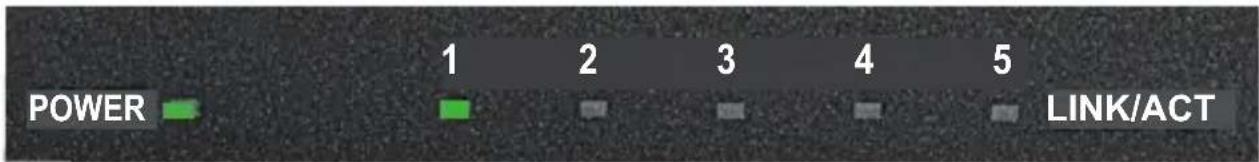

POWER 1 2 3 4 5 LINK/ACT

DEL État Description

POWER Allumé Alimenté Éteint Vérifiez l'alimentation / Allumez l'appareil Link/ACT Allumé Connexion est établie Clignotant Données sont transmises Éteint Connexion n'est pas établie

• Les DELs d'état pour des informations et le dépannage. Si une DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
• Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume.

PLACEMENT

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets)
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humides.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

Italiano

Français: Pour consulter les informations sur la garantie, rendezvous à l'adresse intellinet-network.com/warranty.

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.
