Marque	Intellinet
Modèle	561877
Type de produit	Commutateur réseau (switch)
Ports	Ports RJ45 avec Auto-MDI/MDI-X, 2 ports SFP
Voyants d'état	PWR (vert), LINK/ACT (vert par port), SFP1, SFP2
Auto-MDI/MDI-X	Oui, sur tous les ports RJ45
Alimentation	Adaptateur secteur externe
Mise à la terre	Borne de mise à la terre sur panneau arrière
Montage en rack	Possible avec équerres incluses
Placement	Surface plane, espace de ventilation ≥ 25 mm, loin de sources d'interférence et d'humidité
Câbles recommandés	Cat5/5e/6 UTP/STP
Conformité	CE, DEEE
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Éviter environnements humides; débrancher avant nettoyage
Information supplémentaire	Spécifications détaillées sur intellinetnetwork.com

FOIRE AUX QUESTIONS - 561877 Intellinet

Comment brancher le commutateur Intellinet 561877 ?

Connectez le cordon d'alimentation à l'appareil et à une prise de courant. Branchez vos périphériques réseau (PC, routeur, etc.) sur les ports RJ45 à l'aide de câbles Cat5/5e/6. Les ports supportent l'Auto-MDI/MDI-X, donc aucun câble croisé n'est nécessaire. Vérifiez que le voyant PWR est allumé.

Que signifie le voyant PWR sur le commutateur ?

Le voyant PWR (vert) indique l'état de l'alimentation. S'il est allumé, l'appareil est correctement alimenté. S'il est éteint, vérifiez la connexion du cordon d'alimentation et la prise électrique.

Que signifie le voyant LINK/ACT ?

Chaque port possède un voyant LINK/ACT (vert). Allumé fixe : une connexion est établie. Clignotant : l'appareil émet ou reçoit des données. Éteint : aucune connexion. Si le voyant reste éteint, vérifiez le câble et l'appareil connecté.

Comment utiliser les ports SFP ?

Les ports SFP1 et SFP2 permettent de connecter des modules fibre optique ou cuivre (non inclus). Insérez un module SFP compatible dans le port jusqu'à ce qu'il s'enclenche. Le voyant SFP correspondant s'allume si la liaison est établie.

Comment monter le commutateur en rack ?

Débranchez tous les câbles. Fixez les équerres de montage fournies sur les côtés du commutateur à l'aide des vis. Positionnez le commutateur dans le rack et vissez les équerres au rack. Rebranchez les câbles. Assurez-vous d'avoir un espace de ventilation suffisant.

Comment mettre à la terre le commutateur ?

Utilisez la borne de mise à la terre située sur le panneau arrière. Connectez un câble de terre entre cette borne et un objet mis à la terre (ex. prise de terre). Cela protège l'équipement contre les surtensions électriques externes.

Quels câbles sont recommandés pour ce commutateur ?

Utilisez des câbles Cat5, Cat5e ou Cat6 de type UTP ou STP pour des performances optimales. Les câbles croisés ne sont pas nécessaires grâce à l'Auto-MDI/MDI-X.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N'utilisez pas de liquides ou de sprays, car ils pourraient endommager les composants électroniques.

Où trouver les spécifications détaillées du commutateur ?

Les spécifications complètes sont disponibles sur le site intellinetnetwork.com. Vous pouvez également enregistrer votre produit sur register.intellinet-network.com/r/561877 pour bénéficier du support technique.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien connecté à l'appareil et à une prise de courant fonctionnelle. Essayez une autre prise. Si le problème persiste, contactez le support technique Intellinet. Le voyant PWR doit être allumé vert en fonctionnement normal.

MODE D'EMPLOI 561877 Intellinet

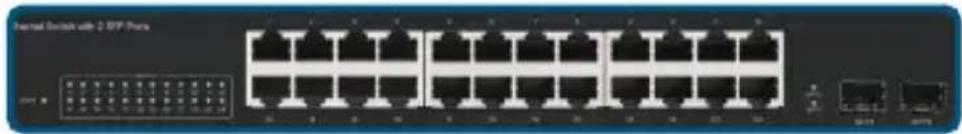

Connexions & Indicateurs

Les voyants d'état simplifient lire les fonctions et les connexions.

Les ports

Tous les ports RJ45 de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes

DEL Couleur Statut Indication
PWR Vert		Éteint Éteindre
		Allumé Appareil est alimenté.
LINK/ACT, SFP1, SFP2	Vert	Éteinte Connexion n'est pas établie.
		Allumée Connexion est établie.
		Clignote	En train d'émettre ou de recevoir des données

ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5/5e/6 UTP/STP garantissent des performances optimales; si un DEL n'indique pas un connexion, vérifiez l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation à l'appareil et à une prise de courant. Vérifiez que le DEL "Power" sur le panneau avant est allumé.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humides

Vis de châssis/Mise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

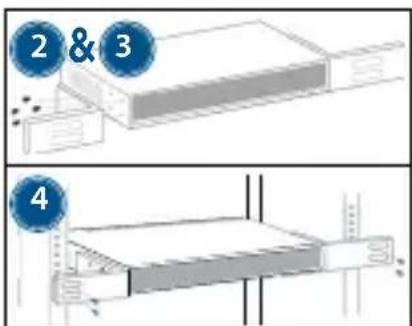

Montage en rack

Le commutateur inclut des équerres et vis

pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.
2 Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.
3 Répétez l'étape 2 à l'autre côté du commutateur.
4 Positionnez le commutateur en rack et vissez les équerres au rack.
5 Reconnectez tous les cordons.

2 & 3 4

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561877 ou scannez le code QR figurant sur la couverture.

FRANÇAIS: Ce symbole sur le produit ou son emballage

signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
