562034 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 562034 Intellinet au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Commutateur réseau |
| Nombre de ports | 24 ports Ethernet 10/100/1000 Mbps |
| Normes réseau | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab |
| Gestion | Non géré |
| Alimentation | Alimentation externe, 100-240V AC |
| Dimensions | 440 x 180 x 44 mm |
| Poids | 2,5 kg |
| Température de fonctionnement | 0 à 50 °C |
| Utilisation recommandée | Pour les réseaux d'entreprise et domestiques |
| Maintenance | Aucune maintenance requise pour un fonctionnement standard |
| Sécurité | Protection contre les surtensions |
| Garantie | 2 ans |
| Accessoires inclus | Câble d'alimentation, guide d'installation rapide |
FOIRE AUX QUESTIONS - 562034 Intellinet
Questions des utilisateurs sur 562034 Intellinet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice 562034 - Intellinet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 562034 de la marque Intellinet.
MODE D'EMPLOI 562034 Intellinet

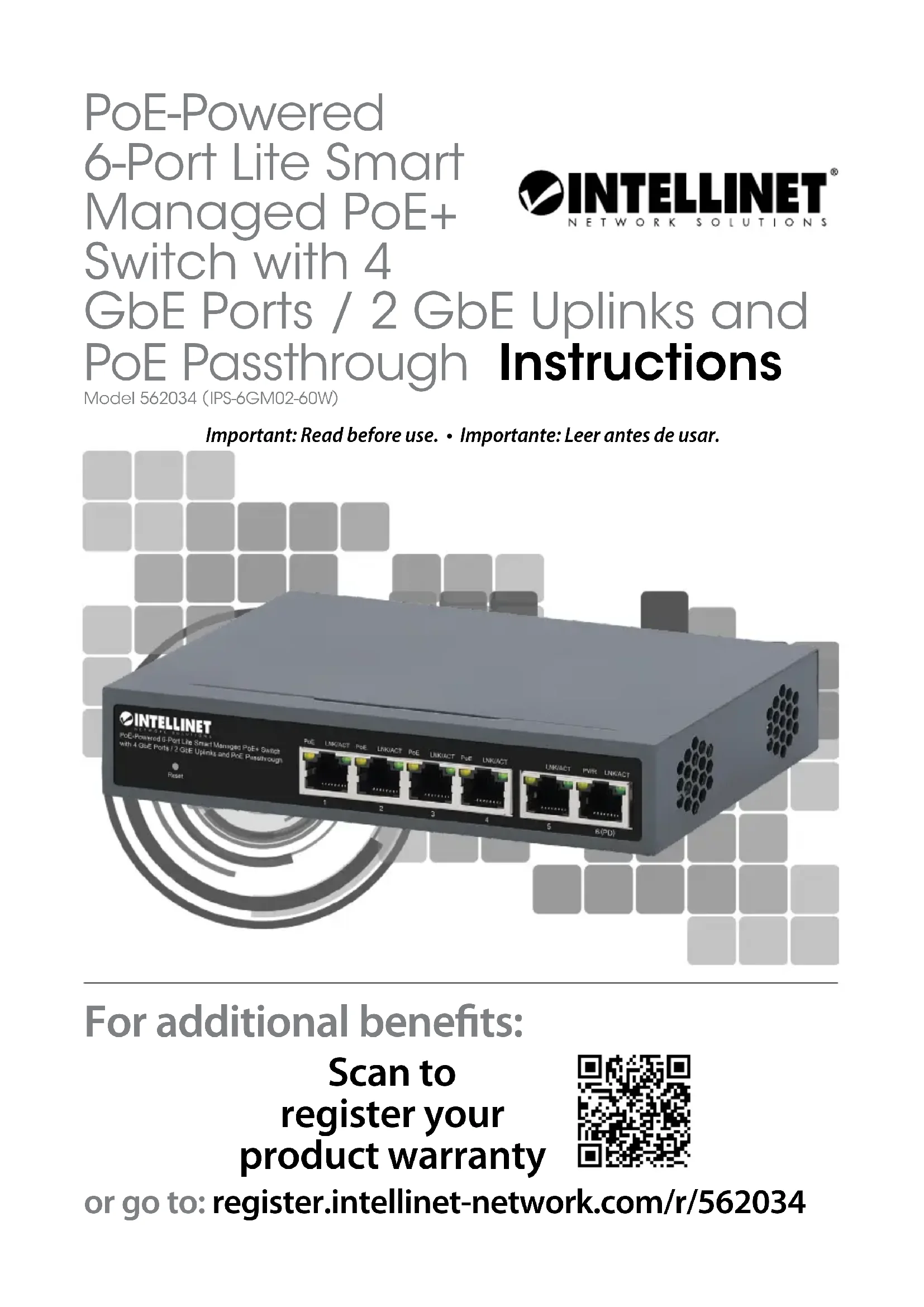

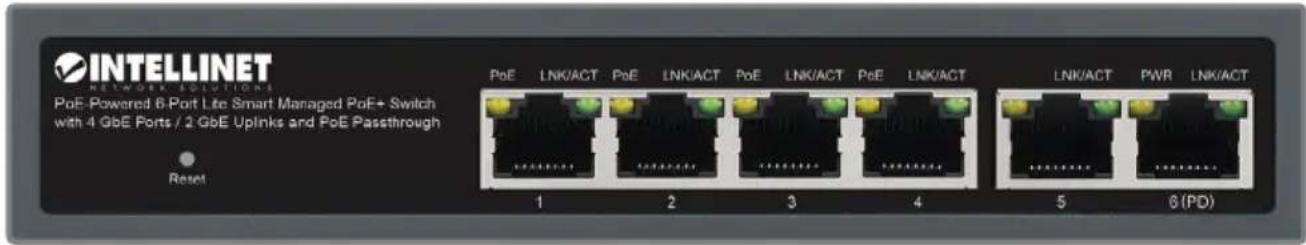

7Français Instructions Vous trouvez les spécifications sur intellinet-network.com. Enregistrez votre produit sur register. intellinet-network.com/r/562034 ou scannez le code QR figurant sur la couverture. Panneau avant Ce commutateur est équipé de six ports Gigabit ; 4 ports sont compatibles avec PoE et 2 sont des ports Gigabit uplink. Chaque des quatre ports PSE (Ports 1-4) peut fournir jusqu'à 30W (capacité totale - jusqu'à 60W); les appareils non PoE ne reçoivent que des données. Le produit est conforme à les normes IEEE 802.3af et IEEE 802.3at et il peut être alimenté soit par l’adaptateur inclus ou via PoE. Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant. DEL Couleur Statut Description PWR Orange Allumé L’alimentation est fournie via l’adaptateur secteur. Éteint L’alimentation n’est fournie pas via l’adaptateur secteur. Link/ Act Vert Allumé Connexion est établie. Clignotant Connexion est établie et les paquets de données sont envoyés et reçus. Éteint Connexion n’est pas établie. PoE Orange Allumé L’appareil connecté est alimenté. Éteint Port n’est connecté pas à un appareil PD. Clignotant Alimentation électrique anormale. Panneau arrière Vis de châssis/Mise à la terre (panneau arrière) Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l’équipement contre les surtensions électriques externes. Alimentation Connectez le cordon d’alimentation et l’adaptateur secteur fourni à l’appareil (sur le panneau arrière) et à une prise de courant. Vérifiez que la LED « PWR » sur le panneau avant est allumée. 8Instructions Français Connexions Placement Avant d’utiliser le commutateur, il est recommandé de le placer: ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante ; loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.) ; pas plus loin que 100 m de l’appareil réseau auquel vous voudriez connecter. Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité. Montage mural Commencez par placer les vis (non inclus) dans le mur à la distance indiquée. Suspendez ensuite l’unité sur les vis et faites-la glisser jusqu’à ce que’elle tienne bien en place. Connexions Le commutateur peut être alimenté par PoE (95 W) ou par courant alternatif :

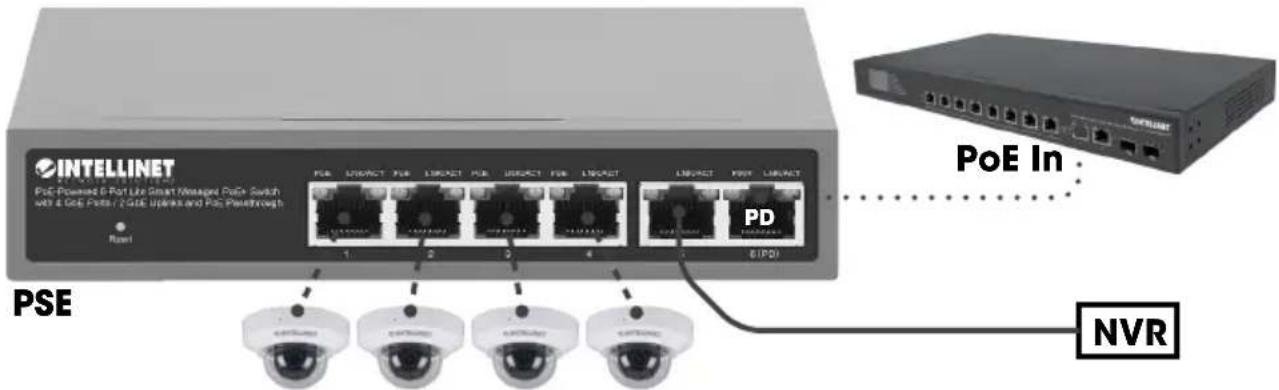

- Connectez le port 6 (PoE In/PD) à un injecteur PoE ou à un commutateur PoE ;

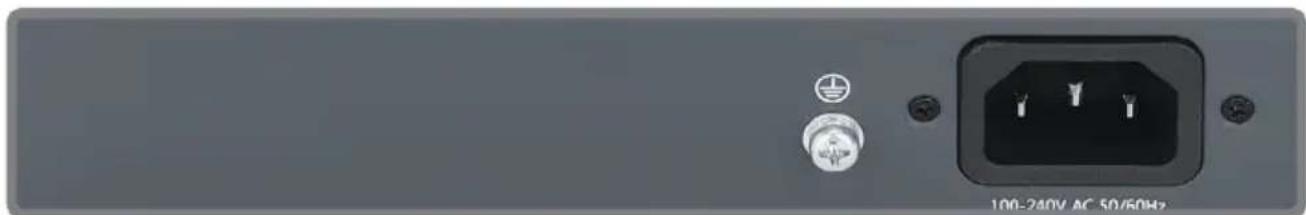

- Branchez le câble d'alimentation fourni sur une prise secteur. Base de la gestion Web 1 Ouvrez votre navigateur Web. 2 Entrez http:// et l’adresse IP du commutateur dans le champ Adresse. L’adresse IP par défaut degestion est 192.168.2.1. 3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série figurant sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK.
