Type de produit	Commutateur réseau non géré
Marque	Intellinet
Modèle	561044
Nombre de ports	24 ports RJ45 10/100/1000 Mbps + 2 ports SFP
Auto MDI/MDI-X	Oui, sur tous les ports RJ45
Indicateurs LED	Power, 1000M, Link/Act (par port), SFP
Alimentation	Adaptateur secteur externe (inclus)
Tension d'entrée	100-240 V CA, 50-60 Hz
Consommation électrique	Environ 15 W (max)
Montage en rack	Oui, kit de montage inclus (équerres et vis)
Dimensions (L x P x H)	440 x 180 x 44 mm (rack 1U)
Poids	Environ 2,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3z
Certifications	CE, FCC, RoHS
Nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non pelucheux
Entretien	Aucune pièce réparable par l'utilisateur. Ne pas ouvrir
Conditions d'utilisation	Surface plane, ventilation minimale de 25 mm autour de l'appareil, éviter les sources d'interférences
Garantie	Voir intellinetnetwork.com/warranty

FOIRE AUX QUESTIONS - 561044 Intellinet

Comment installer le commutateur Intellinet 561044 ?

Placez le commutateur sur une surface plane avec au moins 25 mm d'espace autour pour la ventilation. Connectez l'adaptateur secteur à l'appareil et à une prise de courant. Branchez vos câbles Ethernet aux ports RJ45. Le voyant Power doit s'allumer.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise de courant fonctionnelle. Essayez une autre prise. Si le problème persiste, contactez le support technique.

Comment monter le commutateur en rack ?

Utilisez les équerres et vis fournies. Déconnectez tous les câbles. Fixez une équerre de chaque côté du commutateur avec les vis, puis vissez les équerres au rack. Rebranchez les câbles.

Quels câbles utiliser pour des performances optimales ?

Utilisez des câbles Cat5e ou Cat6 UTP/STP pour garantir des performances Gigabit. Les ports supportent l'auto MDI/MDI-X, donc des câbles droits ou croisés conviennent.

Que signifie le voyant 1000M ?

Allumé : la connexion est à 1000 Mbps. Éteint : la connexion est à 10/100 Mbps ou le port n'est pas connecté.

Comment interpréter le voyant Link/Act ?

Allumé : une connexion est établie. Clignotant : des données sont transmises. Éteint : aucune connexion.

Le commutateur ne détecte pas mon appareil connecté, que faire ?

Vérifiez que le câble est bien enfiché des deux côtés. Essayez un autre port du commutateur. Assurez-vous que l'appareil connecté est allumé et que sa carte réseau fonctionne.

Puis-je connecter le commutateur à un routeur ?

Oui, branchez simplement un câble Ethernet d'un port LAN du routeur à n'importe quel port du commutateur. Utilisez un câble droit standard.

Comment nettoyer le commutateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou de liquides.

Où trouver les spécifications détaillées ?

Les spécifications complètes sont disponibles sur le site intellinetnetwork.com. Consultez la page du produit 561044.

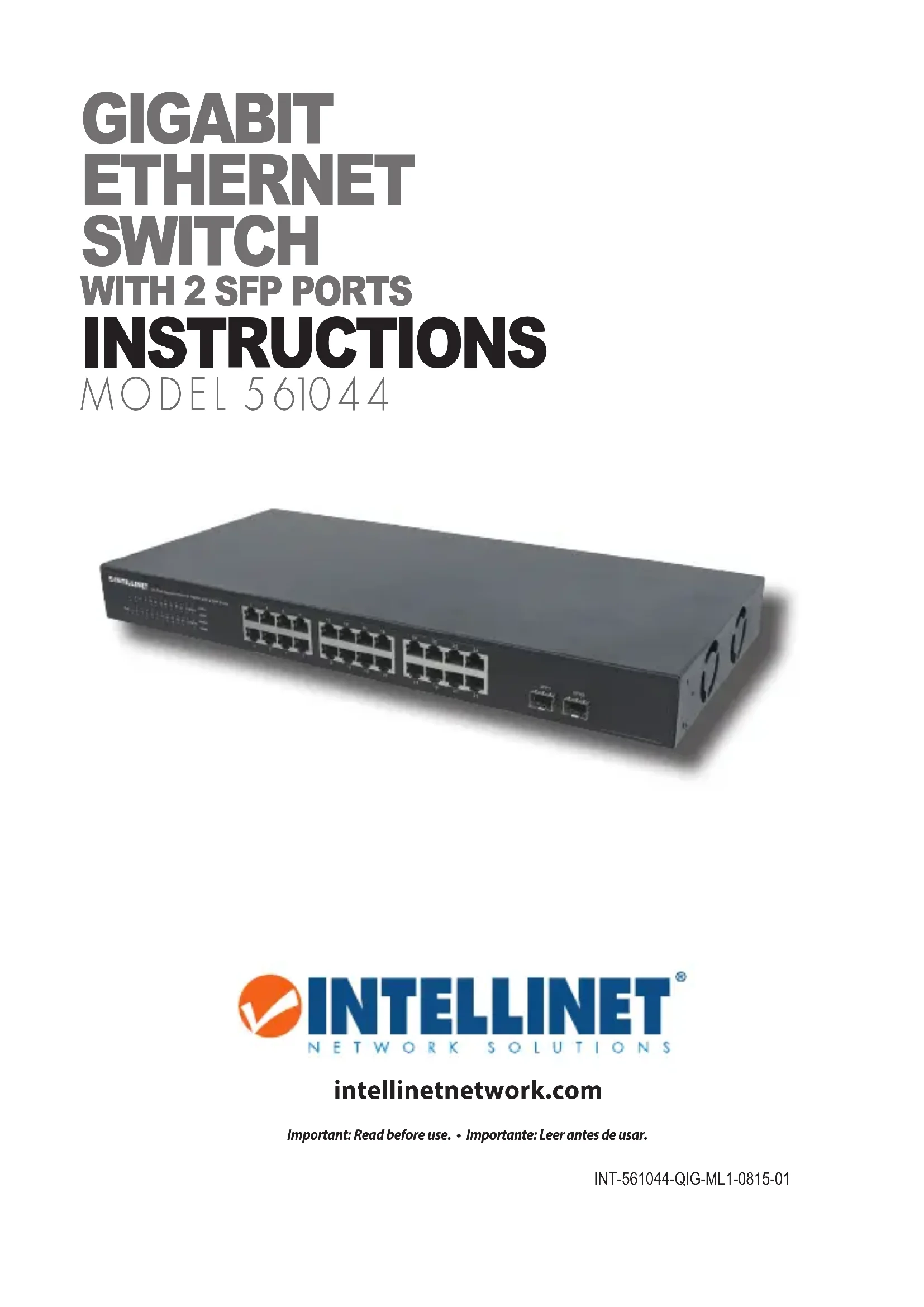

MODE D'EMPLOI 561044 Intellinet

Les voyants d'état — Alimentation, 1000M, Connexion/Activité — simplifient lire les fonctions et les connexions.

Les ports

Tous les ports de ce commutateur prennent

LED Status Operation

Power Allumé Appareil est alimentéÉteint Vérifiez l'alimentation/Allumez l'appareil

1000M Allumé 1000 Mbps connexionÉteint 10/100 Mbps connexion; ou le port n'estconnecté pas à un appareil

Link/Act Allumé Connexion est établie& SFP Clignotant Connexion est établie; données sonttransmisesÉteint Connexion n'est pas établie

en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation à l'appareil et à une prise de courant. Vérifiez que le DEL "Power" sur le panneau avant est allumé.

INSTALLATION

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle ::

1. Déconnectez tous les cordons du commutateur.
2. Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis (page 11).
3. Répétez l'étape 2 à l'autre côté du commutateur.
4. Positionnez le commutateur en rack et vissez les équerres au rack.
5. Reconnectez tous les cordons.

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation; loin des appareils électriques qui peuvent être source d'interférence (des radios etc.); et pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

Vous trouvez les spécifications sur intellinetnetwork.com.

	2	4	6	8	10	12	14	16	18	20	22	24	SFP2	Link/Act 1000M
Power	1	3	5	7	9	11	13	15	17	19	21	23	SFP1	Link/Act 1000M

Diody

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/UEsur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

ITALIANO

Français: Cet appareil satisfait aux exigences des directives 2014/53/UE et/ou 2004/108/CE & 2006/95/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :

FRANÇAIS: Pour consulter les informations sur la garantie, rendezvous à l'adresse intellinetnetwork.com/warranty.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
