523301 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet de bureau
Marque	Intellinet
Modèle	523301
Nombre de ports	5 ports RJ-45
Vitesse réseau	10/100 Mbit/s (Fast Ethernet)
Boîtier	Métallique
Câblage	Auto-MDI/MDI-X, câbles Cat5/5e UTP/STP
Voyants LED	PWR (alimentation), LNK/ACT (connexion/activité)
Alimentation	Adaptateur secteur externe (inclus)
Dimensions (approx.)	12 x 7 x 2,5 cm
Poids (approx.)	150 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Distance maximale de câble	100 mètres
Ventilation	Espace libre d'au moins 25 mm autour de l'appareil
Garantie	Consultez le site intellinet-network.com/warranty
Normes	Directive R&TTE 1999/5/CE
Recyclage	Ne pas jeter avec les déchets ménagers (DEEE) - ramenez en point de collecte
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Compatibilité	PC, routeurs, concentrateurs, etc. avec port Ethernet

FOIRE AUX QUESTIONS - 523301 Intellinet

Comment brancher l'alimentation de mon commutateur Intellinet 523301 ?

Branchez la prise femelle de l'adaptateur secteur à la prise jack du commutateur, puis la fiche à une prise de courant électrique. Assurez-vous que le voyant PWR est allumé solidement. Utilisez uniquement l'adaptateur fourni.

Que signifie le voyant LNK/ACT sur mon commutateur ?

Le voyant LNK/ACT indique l'état de la connexion réseau : allumé fixe signifie qu'une connexion est établie ; clignotant signifie que des données sont transmises ; éteint signifie qu'aucune connexion n'est détectée.

Puis-je utiliser un câble croisé pour connecter mon commutateur ?

Non, ce n'est pas nécessaire. Tous les ports de l'Intellinet 523301 prennent en charge la fonction Auto-MDI/MDI-X, qui détecte et adapte automatiquement le type de câble. Utilisez des câbles droits standard (Cat5/5e).

Où dois-je placer mon commutateur pour une bonne ventilation ?

Placez le commutateur sur une surface plane et stable, en laissant un espace libre d'au moins 25 mm autour de l'appareil pour assurer une ventilation suffisante. Évitez les environnements humides et les sources d'interférences électriques (radios, etc.).

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à la prise de courant. Testez la prise avec un autre appareil. Si le problème persiste, l'adaptateur peut être défectueux ; contactez le support technique.

Comment savoir si mon câble réseau est bien connecté ?

Le voyant LNK/ACT correspondant au port doit être allumé fixe ou clignotant. S'il est éteint, vérifiez les connexions des deux extrémités du câble et assurez-vous que l'appareil connecté est sous tension.

Quel type de câble est recommandé pour des performances optimales ?

Utilisez des câbles Cat5 ou Cat5e de type UTP ou STP. La distance maximale entre le commutateur et un autre appareil est de 100 mètres.

Puis-je connecter plusieurs commutateurs entre eux ?

Oui, vous pouvez cascader plusieurs commutateurs en les reliant par un câble Ethernet standard. Utilisez n'importe quel port libre, l'auto-MDI/MDI-X s'adapte automatiquement.

Comment nettoyer mon commutateur Intellinet ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de produits liquides, de sprays ou de chiffons abrasifs.

Que faire en fin de vie de mon commutateur ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE (2002/96/EC), rapportez-le à un point de collecte local ou au revendeur pour recyclage.

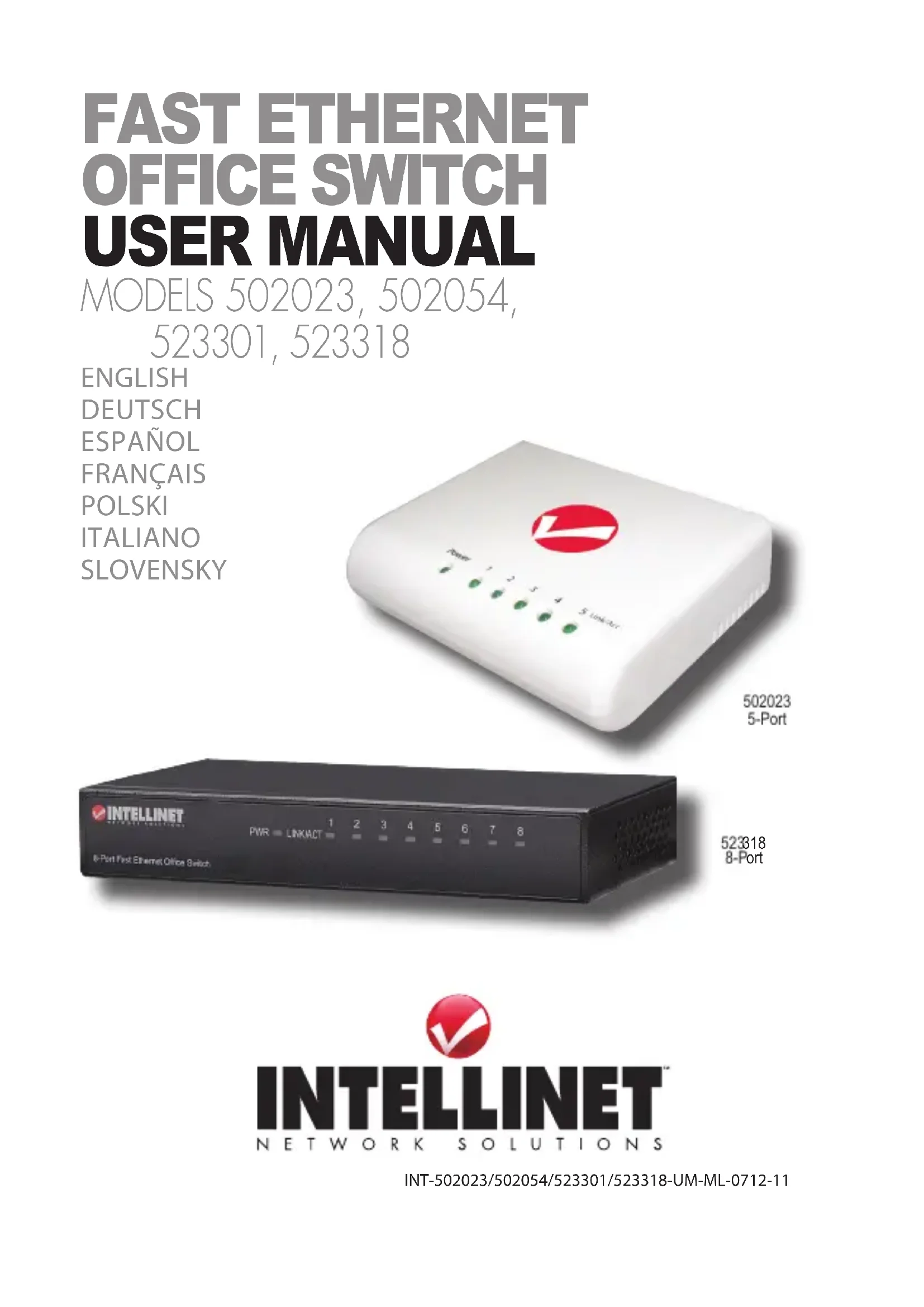

MODE D'EMPLOI 523301 Intellinet

Switch Fast Ethernet de Bureau • Manuel de l'utilisateur Français

Merci d'avoir acheté l'INTELLINET NETWORK SOLUTIONS™ Switch Fast Ethernet de bureau, modèle 502023 (5 ports, boîtier plastique), modèle 523301 (5 ports, boîtier métallique), modèle 502054 (8 ports, boîtier plastique) ou modèle 523318 (8 ports, boîtier métallique).

DELs

Les voyants d'état — Alimentation, Connexion/Activité — pour des informations et le dépannage.

PWR 3 4 125 LINK/ACT

DEL État du voyant Description

PWR Allumé Appareil est alimenté

Éteint Vérifiez l'alimentation/Allumez l'appareil

LNK/ACT Allumé Connexion est établie

Clignotant Connection est établie, données sont transmises

Éteint Connexion n'est pas établie

CONNEXIONS

Alimentation

Branchez la prise femelle de l'adaptateur secteur à la prise jack et la fiche à une prise de courant, puis assurez-vous que que le

voyant "PWR" est allumé. NOTE: Afin d' assurer le propre fonctionnement, n'utilisez que l'adaptateur secteur fourni avec ce produit.

Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, concentrateurs, etc. Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

INSTALLATION

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets)
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humides
  • pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter

Français: Pour consulter les informations sur la garantie, rendezvous à l'adresse intellinet-network.com/warranty.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

ITALIANO

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

La Déclaration de Conformité pour ce produit est disponible à l'adresse :

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
