Produkttyp	WDM bidirektionaler Ethernet-Medienkonverter
Marke	Intellinet
Modell	510547
Kategorie	Audio-/Video-Konverter
Netzwerkschnittstelle	1 RJ45-Port (UTP) und 1 Glasfaser-Port (WDM)
Fasertyp	Singlemode, Simplex-Stecker
Wellenlänge	1310 nm (Senden/Empfangen)
Unterstützte Datenrate	Fast Ethernet (100 Mbit/s) oder Gigabit Ethernet (je nach Gegenstelle)
Stromversorgung	Externes Netzteil (nicht spezifiziert, geschätzt 5 V DC)
Leistungsaufnahme	Ca. 3 W
LED-Anzeigen	PWR, 1000M, Link/Act (TP und FP), FDX/COL, SD
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit (Betrieb)	10% bis 90% (nicht kondensierend)
Abmessungen	Ca. 95 × 70 × 26 mm
Gewicht	Ca. 200 g
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Vor der Reinigung vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den Kundendienst.
Allgemeine Informationen	Konform mit den Richtlinien 2014/53/EU und 2004/108/EG & 2006/95/EG.

Häufig gestellte Fragen - 510547 Intellinet

Wie schließe ich den Konverter 510547 an ein Netzwerk an?

Verbinden Sie den UTP-Port (RJ45) des Konverters mit einem Ethernet-Port eines Switches oder Routers über ein Cat5e-Kabel oder höher. Verwenden Sie ein Simplex-Glasfaserkabel, um den Konverter mit einem anderen kompatiblen WDM-Konverter zu verbinden.

Welches Glasfaserkabel soll ich verwenden?

Verwenden Sie ein Singlemode-Simplex-Glasfaserkabel mit passendem Stecker (LC, SC je nach Modell). Ein einziges Kabel reicht aus, da die WDM-Technologie die bidirektionale Übertragung auf einer einzigen Faser ermöglicht.

Mit welchen anderen Modellen ist der 510547 kompatibel?

Der 510547 (Fast Ethernet) muss mit dem Modell 510530 verwendet werden. Für die Gigabit-Version wird das Modell 545068 mit dem 545075 gekoppelt.

Was bedeuten die LED-Anzeigen?

PWR: Stromversorgung vorhanden. 1000M: Verbindung mit 1000 Mbit/s. Link/Act TP: Aktive Verbindung auf RJ45. Link/Act FP: Aktive Verbindung auf Glasfaser. FDX/COL: Vollduplex oder Kollision. SD: Optisches Signal erkannt.

Kann ich diesen Konverter mit einem Duplex-Glasfaserkabel verwenden?

Ja, wenn Sie den Standardmodus (nicht WDM) verwenden, benötigen Sie zwei Glasfaserkabel (Duplex) und Standardkonverter. Der 510547 unterstützt je nach Konfiguration beide Modi.

Was ist die maximale unterstützte Entfernung?

Mit einer Singlemode-Faser kann die Entfernung mehrere Kilometer betragen (in der Regel bis zu 10 km oder mehr, je nach Modell). Weitere Einzelheiten finden Sie in den technischen Daten.

Wie erkenne ich, ob der Konverter ordnungsgemäß funktioniert?

Überprüfen Sie, ob die LED PWR leuchtet, ob Link/Act TP und FP leuchten (Verbindung hergestellt) und ob SD leuchtet (optisches Signal empfangen). Testen Sie bei Problemen mit einem anderen Kabel.

Benötigt der Konverter eine spezielle Stromversorgung?

Verwenden Sie nur das mitgelieferte Netzteil. Verwenden Sie keine andere Stromquelle, um Schäden zu vermeiden.

Kann ich den Konverter direkt an eine Steckdose anschließen?

Ja, das Netzteil wird an eine Standardsteckdose (100-240 V AC) angeschlossen. Der Konverter selbst wird mit Niederspannung betrieben.

Wie reinige ich den Konverter?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG 510547 Intellinet

Vielen Dank für den Kauf des Intellinet WDM Bi-Directional Single Mode Medienkonverter. Medienkonverter verbinden zwei Ethernet-Netzwerke über größere Distanzen mittels Glasfaserkabel.

Um eine Verbindung zwischen zwei Medienkonvertern herzustellen, benötigen Sie zwei LWL-Kabel, auch Duplex-Glasfaserkabel genannt.

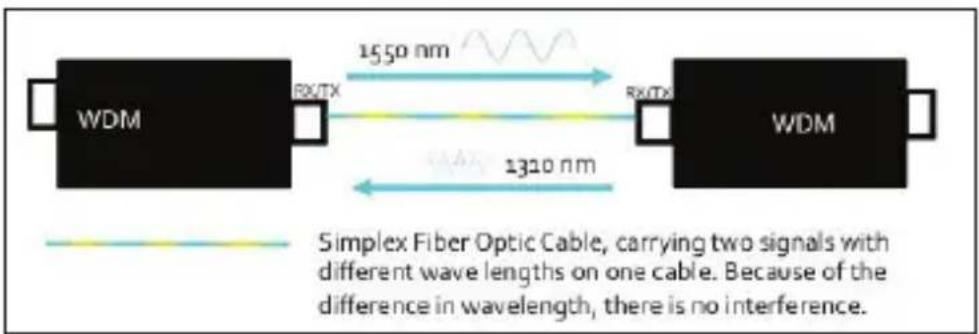

Ein LWL-Kabel zwischen beiden Medienkonvertern reicht aus, um eine Verbindung herzustellen. Das Signal läuft in beide Richtungen.

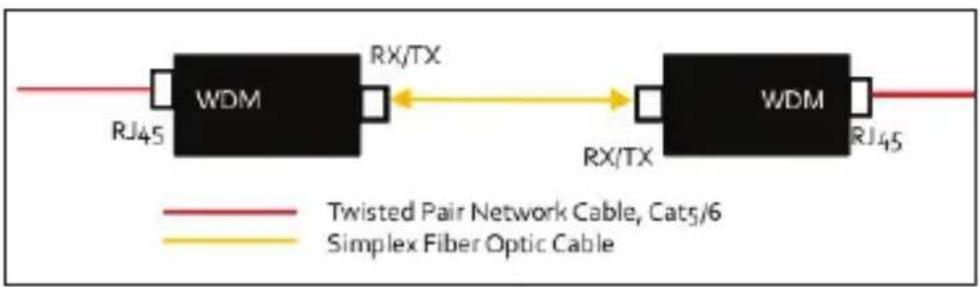

WDM RX/TX RW45 RW/TX WDM RW45 Twisted Pair Network Cable, Cat5/6 Simplex Fiber Optic Cable


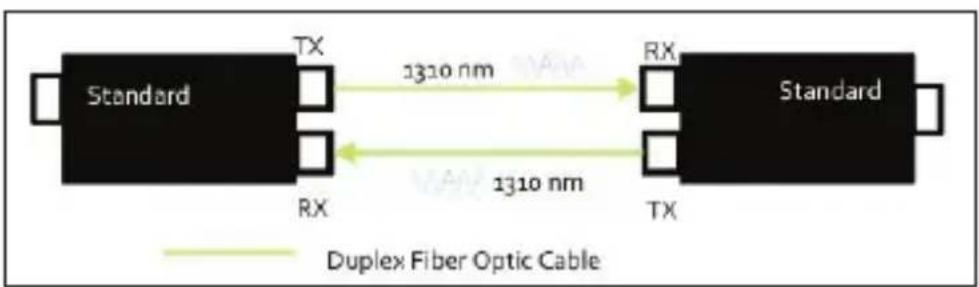

    A["Standard TX"] -->|1310 nm| B["Standard RX"]
    B -->|1310 nm| A
    style A fill:#000,stroke:#fff,color:#fff
    style B fill:#000,stroke:#fff,color:#fff

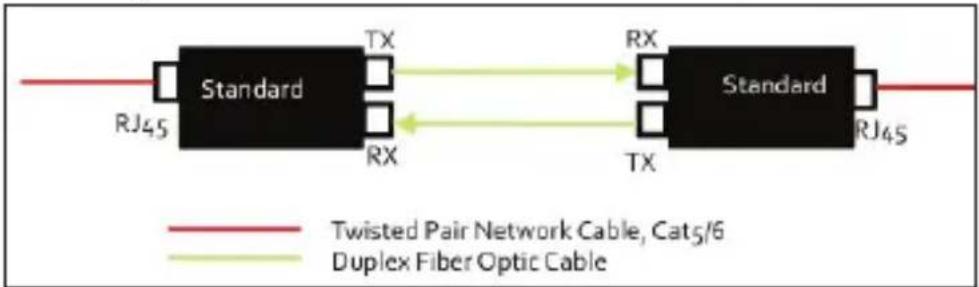

    note right of A: "Duplex Fiber Optic Cable"

Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-Verkabelung oder höher wird empfohlen.

Glasfaser

Wie oben dargestellt, muss ein LWL-Kabel an zwei WDM-Medienkonverter angeschlossen sein. Diese Medienkonverter müssen immer zusammen verwendet werden. Modell 510547 mit Modell 510530 (Fast Ethernet) und Modell 545068 mit Modell 545075 (Gigabit Ethernet).

STROMVERSORGUNG

Schließen Sie das Netzteil an die 5V-DC-Buchse des Medienkonverters und dann an eine Steckdose an (90 – 265 V, 50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil oder eines mit gleichen Spezifikationen (Ausgangsleistung 5 V DC, mindestens 1 A).

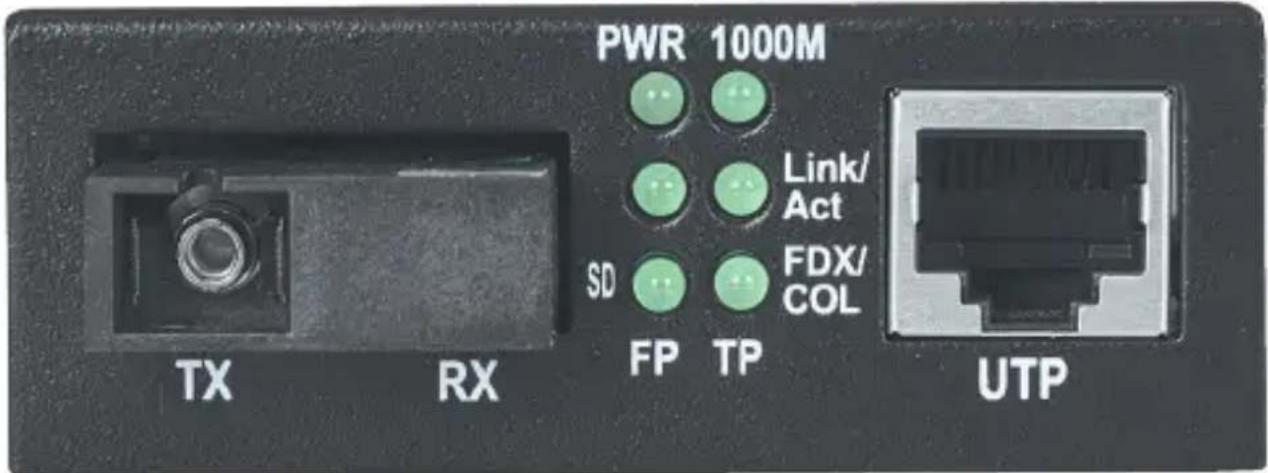

PWR – Leuchtet bei angeschlossenem Netzteil.

1000M – Leuchtet bei 1000 Mbit/s-Verbindung am Twisted-Pair-Anschluss.

Link/Act (TP = RJ45; FP = Faser) – euchet bei aktiver Verbindung; blinkt bei Datenübertragung; leuchtet nicht, wenn keine aktive Netzwerkverbindung besteht.

FDX/COL (für TP/RJ45) – Leuchtet bei Vollduplex-Verbindung; blinkt bei Datenkollisionen; leuchtet nicht bei Halbduplex.

SD (für FP/Faser) – Leuchtet wenn Glasfasersignal erkannt wird; ansonsten nicht.

Die Spezifikationen finden Sie auf intellinetnetwork.com.

DEUTSCH Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

DEUTSCH: Garantieinformationen finden Sie unter intellinetnetwork.com/warranty.

DEUTSCH: Dieses Gerät entspricht den Direktiven 2014/53/EU und/oder 2004/108/EC & 2006/95/EC. Die Konformitätserklärung für dieses Produkt finden Sie unter:
