Tipo di prodotto	Convertitore audio/video (convertitore di supporto da RJ45 a fibra ottica)
Marca	Intellinet
Modello	508544
Dimensioni (circa)	95 x 70 x 25 mm
Peso (circa)	200 g
Alimentazione	Alimentatore 5 V CC, 1 A (incluso)
Porta rame (RJ45)	10/100/1000 Mbps, auto-negoziazione, distanza max 100 m
Porta fibra (SC)	1000Base-SX multimodale, distanza max 550 m
Modalità di trasmissione	Full-duplex e half-duplex con auto-negoziazione
Indicatori LED	PWR, 1000M, LINK/ACT (RJ45 e fibra), FDX/COL (RJ45), SD (fibra)
Interruttore DIP	Posizione 1: Link Fault Pass-through (LFP) ON/OFF; Posizione 2: Commutazione di interruzione/differita; Posizioni 3 e 4 non utilizzate
Cablaggio consigliato	Cat5e o superiore per doppino intrecciato; fibra ottica multimodale per collegamento ottico
Connettività	Connessione punto a punto tra due convertitori tramite fibra (TX verso RX, RX verso TX)
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Utilizzare solo l'alimentatore fornito; evitare l'esposizione all'acqua; non aprire l'involucro
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente; contattare il supporto tecnico per qualsiasi riparazione
Informazioni generali	Conforme alle direttive CE 2014/30/UE e 2014/35/UE; riciclaggio secondo RAEE 2012/19/UE

Domande frequenti - 508544 Intellinet

Qual è il ruolo del convertitore Intellinet 508544?

Converte un segnale Ethernet in rame (RJ45) in segnale in fibra ottica (SC multimodale) e viceversa, consentendo di estendere la distanza di rete fino a 550 m.

Quali cavi utilizzare per collegare il convertitore?

Per la porta rame, utilizzare un cavo RJ45 di categoria Cat5e o superiore. Per la fibra, due cavi in fibra ottica multimodale con connettori SC.

Come collegare due convertitori tra loro?

Collegare l'uscita TX del primo convertitore all'ingresso RX del secondo, e l'uscita RX del primo all'ingresso TX del secondo.

Cosa significa l'indicatore PWR?

Si accende quando l'alimentatore è correttamente collegato e fornisce corrente.

Come interpretare l'indicatore LINK/ACT (TP o FP)?

Acceso fisso: collegamento attivo; lampeggiante: trasmissione dati; spento: nessun collegamento.

Cosa fare se l'indicatore FDX/COL lampeggia?

Indica collisioni di dati. Verificare che il cablaggio sia corretto e che l'altro dispositivo sia in full-duplex.

A cosa serve l'interruttore DIP posizione 1?

Attiva (ON) o disattiva (OFF) la funzione Link Fault Pass-through (LFP), che trasmette i guasti di collegamento da una porta all'altra.

Quale alimentatore utilizzare per il convertitore?

Utilizzare solo l'alimentatore fornito (5 V CC, 1 A) o un alimentatore equivalente.

Il convertitore può funzionare in half-duplex?

Sì, è compatibile con le modalità full-duplex e half-duplex grazie all'auto-negoziazione.

Come pulire il convertitore?

Scollegarlo, quindi pulirlo con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.

MANUALE UTENTE 508544 Intellinet

I Media converter collegano due reti Ethernet su una distanza più lunga usando un cavo in fibra ottica.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/508544 o scansiona il codice QR presente sulla copertina.

Caratteristiche

• Una porta RJ45 10/100/1000 supporta distanza massima di 100 m
• Una porta 1000Base-SX fibra SC multimodale supporta massima distanza di 550 m
• Supporta modalità full-duplex e half-duplex con autonegoziazione

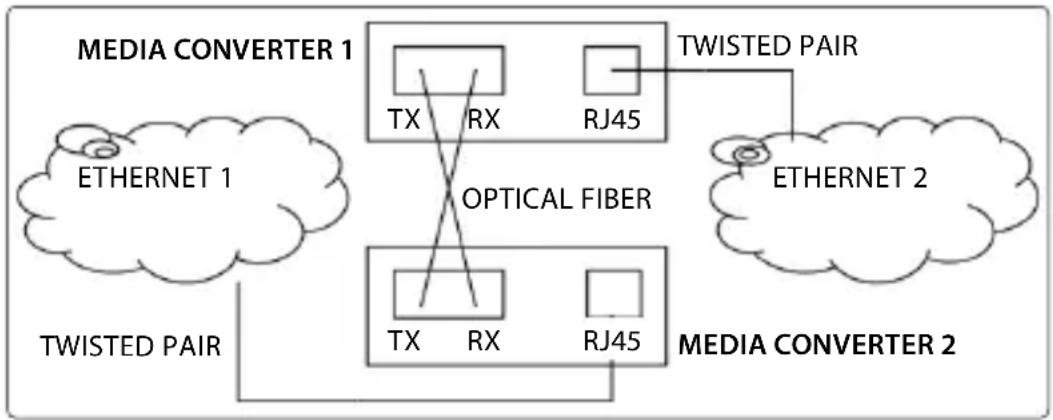

Connessioni

Twisted Pair - RJ45

Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.

Fibra Ottica

Come indicato sopra, i due cavi in fibra ottica devono essere collegati idealmente tra due media converter identici. Creare un collegamento tra Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)

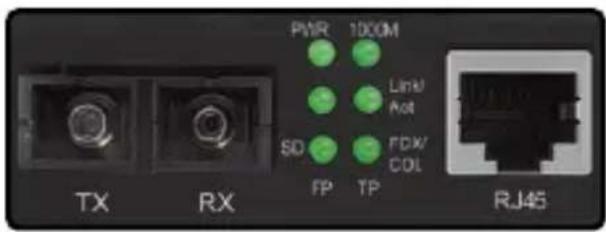

Pannello frontale

LED Descrizione
PWR	Quando si illumina indica che l'alimentatore è collegato.
1000M	Quando è illuminato indica il collegamento a 1000 Mbps link sulla connessione a coppie twistate.
LINK/ACT (TP = RJ45; FP = FIBRA)	– Collegamento attivo quando è illuminato;– Traffico di dati quando lampeggia;– Nessun collegamento di rete attivo quando è spento.
FDX/COL (PER TP/RJ45)	– Connessione full duplex quando illuminato;– Collisione di dati quando lampeggia;– Half duplex quando è spento.
SD (PER FP/FIBRA)	– Il segnale della fibra ottica è individuato quando si illumina;– Nessun segnale quando è spento.

Pannello posteriore

Alimentazione

Collegare l'alimentatore al la presa da 5 V DC presente sul media converter, quindi collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz). Utilizzare solamente l'alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).

Interruttore DIP

Interruttore Posizione Descrizione
1	Acceso Link Fault Pass-through (LFP) Acceso
	Spento LFP Spento
2	Acceso Commutazione cut-through
	Spento Commutazione Store-and-forward
3 & 4 Vuoto

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.
