Type de produit	Convertisseur audio/vidéo (convertisseur de support RJ45 vers fibre optique)
Marque	Intellinet
Modèle	508544
Dimensions (approx.)	95 x 70 x 25 mm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur 5 V DC, 1 A (inclus)
Port cuivre (RJ45)	10/100/1000 Mbps, auto-négociation, distance max 100 m
Port fibre (SC)	1000Base-SX multimode, distance max 550 m
Modes de transmission	Full-duplex et half-duplex avec auto-négociation
Voyants LED	PWR, 1000M, LINK/ACT (RJ45 et fibre), FDX/COL (RJ45), SD (fibre)
Commutateur DIP	Position 1 : Link Fault Pass-through (LFP) ON/OFF ; Position 2 : Commutation de coupure/différée ; Positions 3 & 4 inutilisées
Câblage recommandé	Cat5e ou supérieur pour paire torsadée ; fibre optique multimode pour liaison optique
Connectivité	Connexion point à point entre deux convertisseurs via fibre (TX vers RX, RX vers TX)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement l’adaptateur fourni ; éviter l’exposition à l’eau ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; contacter le support technique pour toute réparation
Informations générales	Conforme aux directives CE 2014/30/EU et 2014/35/EU ; recyclage selon DEEE 2012/19/EU

FOIRE AUX QUESTIONS - 508544 Intellinet

Quel est le rôle du convertisseur Intellinet 508544 ?

Il convertit un signal Ethernet cuivre (RJ45) en signal fibre optique (SC multimode) et vice versa, permettant d'étendre la distance réseau jusqu'à 550 m.

Quels câbles utiliser pour connecter le convertisseur ?

Pour le port cuivre, utilisez un câble RJ45 de catégorie Cat5e ou supérieure. Pour la fibre, deux câbles de fibre optique multimode à connecteurs SC.

Comment connecter deux convertisseurs entre eux ?

Connectez la sortie TX du premier convertisseur à l'entrée RX du second, et la sortie RX du premier à l'entrée TX du second.

Que signifie le voyant PWR ?

Il s'allume lorsque l'adaptateur secteur est correctement branché et fournit du courant.

Comment interpréter le voyant LINK/ACT (TP ou FP) ?

Allumé fixe : liaison active ; clignotant : transmission de données ; éteint : pas de liaison.

Que faire si le voyant FDX/COL clignote ?

Cela indique des collisions de données. Vérifiez que le câblage est correct et que l'autre périphérique est en full-duplex.

À quoi sert le commutateur DIP position 1 ?

Il active (ON) ou désactive (OFF) la fonction Link Fault Pass-through (LFP), qui transmet les défauts de liaison d'un port à l'autre.

Quelle alimentation utiliser pour le convertisseur ?

Utilisez uniquement l'adaptateur secteur fourni (5 V DC, 1 A) ou un adaptateur équivalent.

Le convertisseur peut-il fonctionner en half-duplex ?

Oui, il est compatible avec les modes full-duplex et half-duplex grâce à l'auto-négociation.

Comment nettoyer le convertisseur ?

Débranchez-le, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI 508544 Intellinet

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508544 ou scannez le code QR figurant sur la couverture.

Traits

• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m
• Un port multimode SC à fibre 1000Base-SX permettant
  une distance maximum de 550 m
• Compatible avec les modes full-duplex et half-duplex avec auto-négociation

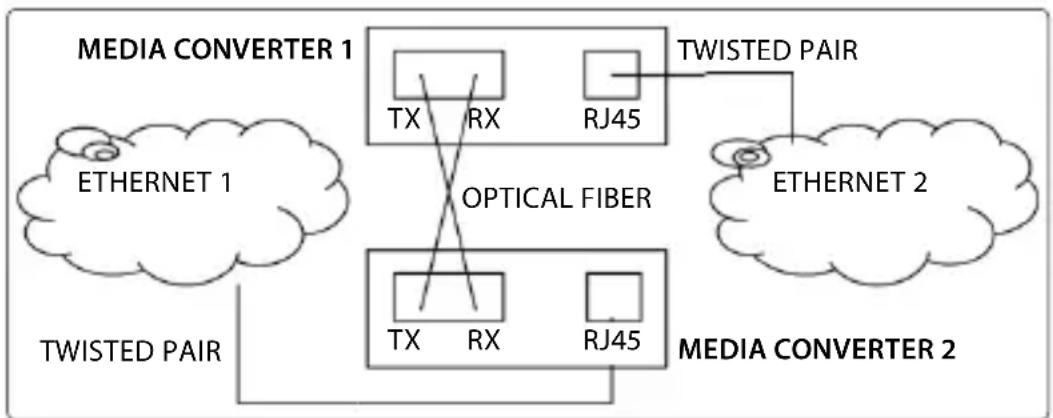

Connexions

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

Comme indiqué ci-dessus, deux câbles de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques.

Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et spécifications de câble de fibre dépendent au modèle (cf. Modèles).

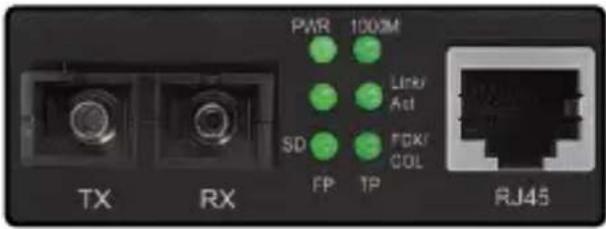

Panneau avant

DEL Description
PWR	Allumée si l’adaptateur secteur est connecté.
1000M	Allumée en cas de liaison 1000 Mbit/sà la connexion paires torsadées.
LINK/ACT (TP = RJ45; FP = FIBRE)	- Allumée en cas de liaison active;- Clignotant en cas de transmission de données;- Pas allumée s’il n’y a pas de liaison de réseau active
FDX/COL (FOR TP/RJ45)	- Allumée en cas de connexion Full duplex;- Clignotant en cas de collisions de données;- Pas allumée en cas de half duplex.
SD (POUR FP/FIBRE)	- Allumée si signal optique est détecté;- Autrement pas allumée.

Panneau arrière

DC 5V ON OP 1 2 3 4

Alimentation

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).

Commutateur DIP

Interrupteur Position Description
1	Allumé Link Fault Pass-through (LFP) allumé
	Éteint LFP éteint
2	Allumé Commutation de de coupure
	Éteint Commutation différée
3 & 4 Inut lisé
