Type de produit	Convertisseur de support Fast Ethernet
Marque	Intellinet
Modèle	507332
Catégorie	Convertisseur audio/vidéo
Type de fibre	Monomode
Connecteur fibre	SC
Distance maximale	20 km
Connecteur cuivre	RJ45 (10/100Base-TX)
Alimentation	Adaptateur secteur 5 Vcc, 1 A
Consommation électrique	≤ 5 W
Dimensions (approx.)	95 x 70 x 25 mm
Poids (approx.)	200 g
Température de fonctionnement	0 °C à 50 °C
DELs indicateurs	PWR, 100M, Link/Act (TP & FP), FDX/COL (TP), SD (FP)
Fonctions principales	Conversion de support entre 100Base-TX et 100Base-FX, extension de distance réseau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Contacter le support technique.
Informations générales	Garantie et déclaration de conformité disponibles sur intellinetnetwork.com

FOIRE AUX QUESTIONS - 507332 Intellinet

Comment connecter le convertisseur Intellinet 507332 ?

Branchez le câble RJ45 de votre réseau au port UTP, et connectez deux fibres optiques entre ce convertisseur et un autre convertisseur compatible (TX vers RX, RX vers TX). Ensuite, branchez l'adaptateur secteur 5V.

Quelle est la distance maximale prise en charge ?

Le modèle 507332 supporte une distance allant jusqu'à 20 km en fibre monomode.

Quels types de câble fibre sont compatibles ?

Ce convertisseur utilise des fibres monomodes avec connecteurs SC. La distance dépend du modèle.

Que signifient les DELs sur l'appareil ?

PWR : alimentation présente. 100M : liaison à 100 Mbit/s. Link/Act (TP) : activité sur RJ45. Link/Act (FP) : activité sur fibre. FDX/COL : full duplex ou collision. SD : signal optique détecté.

Comment alimenter le convertisseur ?

Utilisez l'adaptateur secteur 5 Vcc (min. 1 A) fourni. Branchez-le au convertisseur puis à une prise électrique standard (90-265 V, 50/60 Hz).

Ce convertisseur est-il compatible avec du 10 Mbit/s ?

Oui, le port RJ45 prend en charge 10/100 Mbit/s en auto-négociation. La DEL 100M s'éteint en liaison 10 Mbit/s.

Que faire si la DEL Link/Act ne s'allume pas ?

Vérifiez les connexions des câbles, que l'autre convertisseur est sous tension et que les fibres sont correctement croisées (TX vers RX). Testez avec un autre câble.

Puis-je utiliser un adaptateur secteur différent ?

Non, utilisez uniquement l'adaptateur fourni ou un adaptateur exactement aux mêmes spécifications (5 Vcc, 1 A) pour éviter d'endommager l'appareil.

Comment nettoyer l'appareil ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de liquides ou de produits abrasifs.

Où trouver la garantie et la déclaration de conformité ?

Consultez le site intellinetnetwork.com/warranty pour la garantie et intellinetnetwork.com pour la déclaration de conformité.

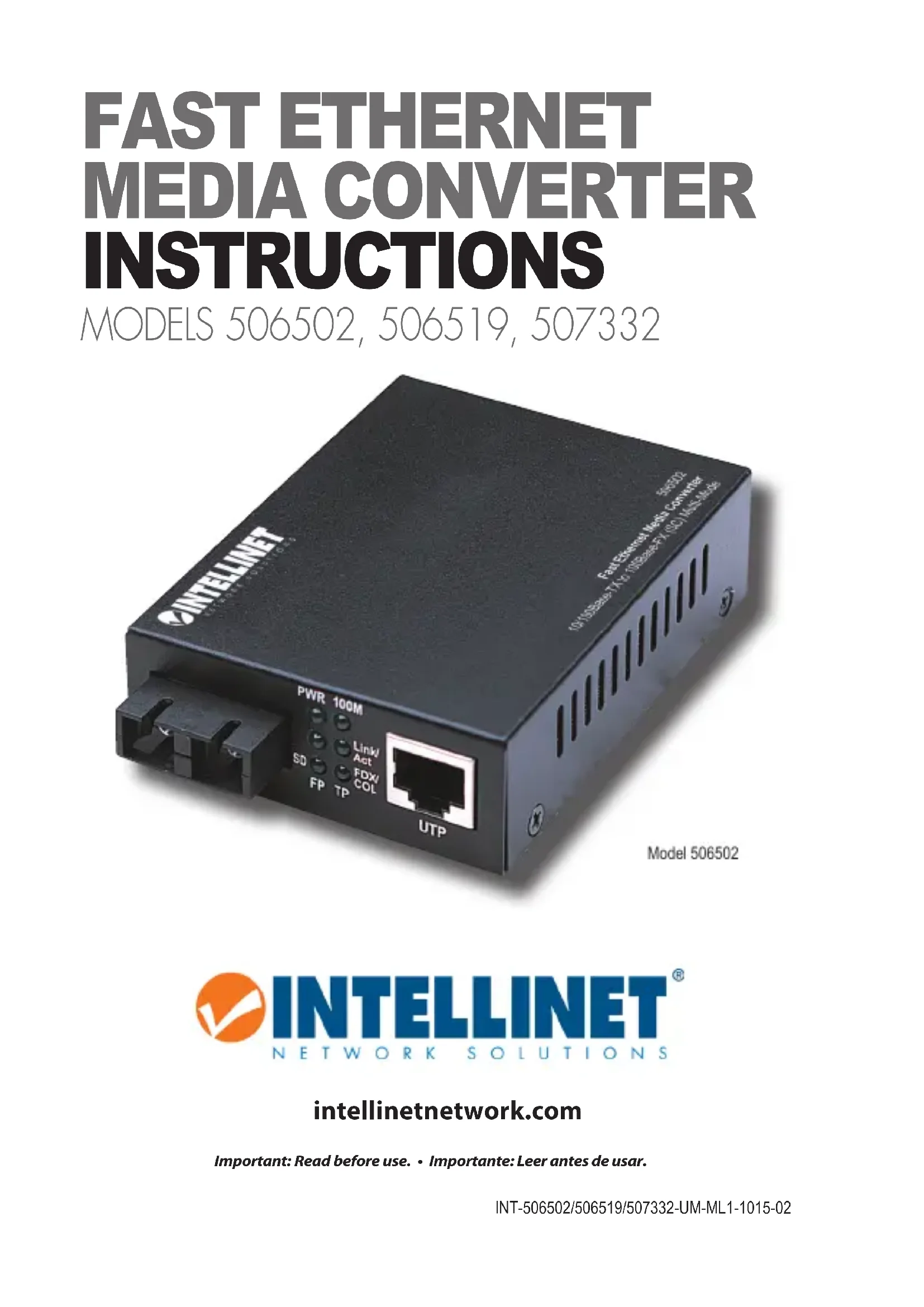

MODE D'EMPLOI 507332 Intellinet

Convertisseur de support Fast Ethernet François

Merci d'avoir acheté le Convertisseur de support Fast Ethernet Intellinet Fast Ethernet Media Converter. Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des cables de fibre optique.

MODELES

506502:

Convertisseur de support Fast Ethernet 10/100Base-TX vers 100Base-FX (SC) multimode, 2km

506519:

Convertisseur de support Fast Ethernet 10/100Base-TX vers 100Base-FX (ST) multimode, 2km

507332:

Convertisseur de support Fast Ethernet monomode 10/100Base-TX vers 100Base-FX (SC) monomode, 20 km

CONNEXIONS

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

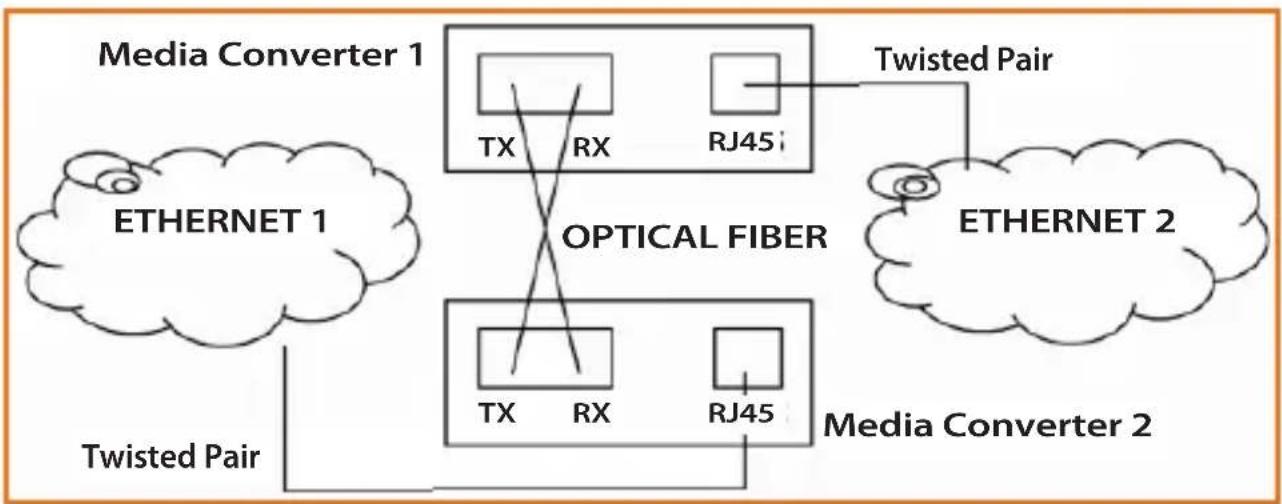

Comme indiqué ci-dessus, deux cables de fibre optique doivent être connectés entre deux convertisseurs de support idéalement

identiques. Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et specifications de cable de fibre dépendent au modele (cf. Modèles).

ALIMENTATION

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 – 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux specifications (puissance de sortie 5 Vcc, au moins 1 A).

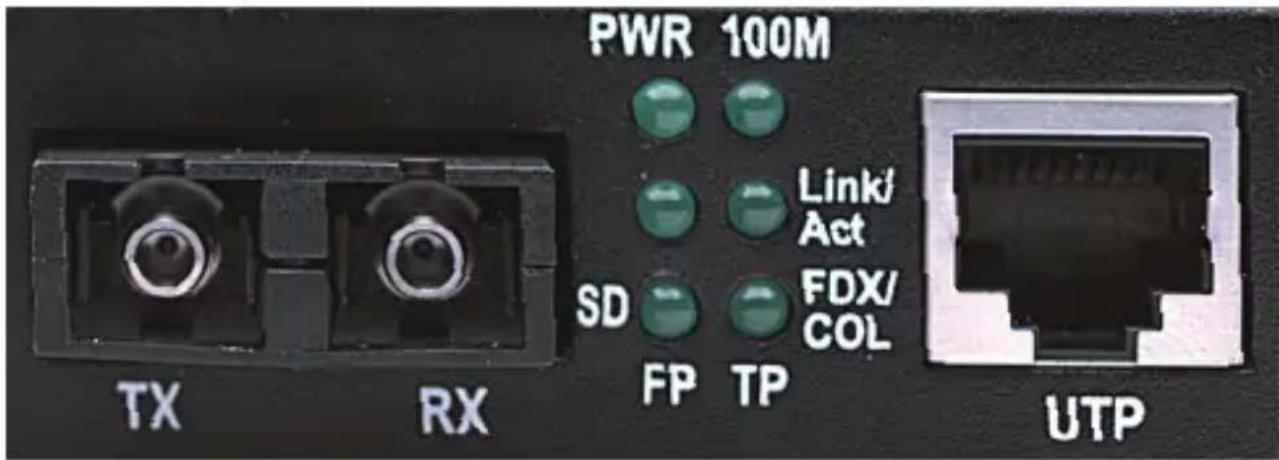

DELS

PWR - Allumée si l'adaptateur secteur est connecté.

100M - Allumée en cas de liaison 100 Mbit/s à la connexion paires torsadées; pas allumée en cas de liaison 10 Mbit/s ou d'aucune liaison.

Link/Act (TP = RJ45; FP = Fibre) - Allumée en cas de liaison active; clignotant en cas de transmission de données; pas allumée s'il n'y a pas de liaison de réseau active.

FDX/COL (for TP/RJ45) – Allumée en cas de connexion Full duplex; clignotant en cas de collisions de données; pas allumée en cas de half duplex.

SD (pour FP/Fibre) – Allumée si signal optique est détecté; autrement pas allumée.

Vous trouvezles specificationssurintellinetnetwork.com.
