Marque	Intellinet
Modèle	508315
Type de produit	Convertisseur de média (Ethernet vers fibre optique)
Interface cuivre	1 port RJ45 10/100/1000 Mbps, distance max 100 m
Interface fibre	1 port ST multimode 1000Base-SX, distance max 550 m
Type de fibre	Multimode, connecteur ST
Mode de transmission	Full-duplex et half-duplex avec auto-négociation
Alimentation	Adaptateur secteur 5 V DC, 1 A minimum, entrée 90-265 V CA, 50/60 Hz
Consommation électrique	Environ 5 W
Dimensions (approx.)	94 x 70 x 26 mm
Poids (approx.)	200 g
Voyants LED	PWR, 1000M, LINK/ACT (TP et FP), FDX/COL (TP), SD (FP)
Commutateur DIP	Position 1 : LFP (Link Fault Pass-through) ; Position 2 : Commutation de coupure/différée
Matériau du boîtier	Métal
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Adaptateur secteur disponible en option. Aucune pièce réparable par l'utilisateur.
Normes et certifications	CE (Directives 2014/30/EU et 2014/35/EU), DEEE (2012/19/EU)

FOIRE AUX QUESTIONS - 508315 Intellinet

Qu'est-ce que le convertisseur Intellinet 508315 ?

Le Intellinet 508315 est un convertisseur de média qui permet de relier un réseau Ethernet cuivre (RJ45) à une fibre optique multimode (ST) pour étendre la distance de connexion jusqu'à 550 m.

Comment connecter le convertisseur ?

Branchez un câble Ethernet Cat5e ou supérieur du port RJ45 du convertisseur à un commutateur ou routeur. Pour la fibre, reliez les deux ports ST avec deux câbles fibre : TX du convertisseur 1 vers RX du convertisseur 2, et RX du 1 vers TX du 2.

Quelle est la distance maximale avec la fibre ?

Avec une fibre multimode et le standard 1000Base-SX, la distance maximale est de 550 mètres.

Que signifie le voyant LINK/ACT ?

Le voyant LINK/ACT (pour RJ45 ou fibre) est allumé fixe lorsqu'une liaison est active, et clignote lors du transfert de données. S'il est éteint, aucune liaison n'est détectée.

Puis-je utiliser le convertisseur avec du câble monomode ?

Non, ce modèle est conçu pour la fibre multimode avec connecteur ST. L'utilisation de fibre monomode n'est pas prise en charge.

Comment configurer le commutateur DIP ?

Le commutateur DIP comporte 4 positions : la position 1 active/désactive le Link Fault Pass-through (LFP), la position 2 sélectionne le mode de coupure ou différé, et les positions 3 et 4 ne sont pas utilisées.

Le convertisseur supporte-t-il le Power over Ethernet (PoE) ?

Non, ce convertisseur ne supporte pas le PoE. Il nécessite une alimentation externe via l'adaptateur secteur fourni (5 V DC, 1 A).

Quels câbles Ethernet recommandez-vous ?

Il est recommandé d'utiliser du câble Cat5e ou supérieur pour garantir des performances optimales jusqu'à 100 m.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale est sous tension. Si le problème persiste, essayez un autre adaptateur compatible (5 V DC, 1 A).

Où puis-je télécharger la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle Intellinet 508315.

MODE D'EMPLOI 508315 Intellinet

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des câbles de fibre optique.

Vous trouvez les specifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508315 ou scannez le code QR figurant sur la couverture.

Traits

• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m
• Un port multimode ST à fibre 1000Base-SX permettant

une distance maximum de 550m

• Compatible avec les modes full-duplex et half-duplex avec auto-négociation

Connexions

Paires torsadées - RJ45

Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

Fibre optique

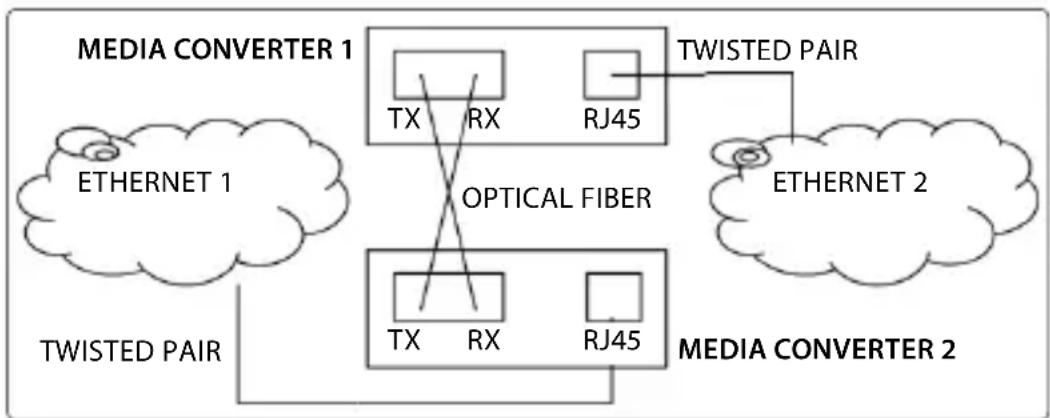

Comme indiqué ci-dessus, deux cables de fibre optique doivent être connectés entre deux convertisseurs de support idéalement identiques Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales specifications de cable de fibre dépendant au modele (cf. Modèles).

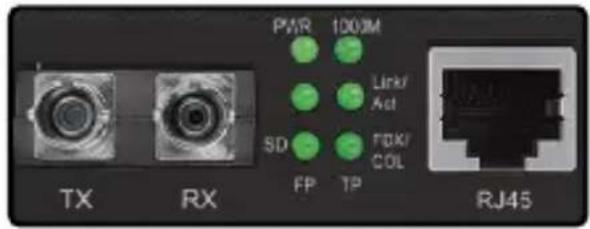

Panneau frontal

DEL Description
PWR	Allumée si l'adaptateur secteur est connecté.
1000M	Allumée en cas de liaison 1000 Mbit/s à la connexion paires torsadées.
LINK/ACT (TP = RJ45; FP = FIBRE)	- Allumée en cas de liaison active; - Clignotant en cas de transmission de données; - Pas allumée s'il n'y a pas de liaison de réseau active
FDX/COL (FOR TP/RJ45)	- Allumée en cas de connexion Full duplex; - Clignotant en cas de collisions de données; - Pas allumée en cas de half duplex.
SD (POUR FP/FIBRE)	- Allumée si signal optique est détecté; - Autrement pas allumée.

Panneau arrête

Alimentation

Branchez l'adaptateur secteur 5 V DC à la prise d'entrée du convertisseur et puis à une prise d'alimentation régulière (90 - 265 V, 50/60 Hz). Utilisez uniquement l'adaptateur secteur inclus ou un correspondant aux specifications (puissance de sortie 5 Vcc, au moins 1 A).

Commutateur DIP

Interrupteur Position Description
1	Allumé Link Fault Pass-through (LFP) allumé
	Éteint LFP éteint
2	Allumé Commutation de de coupure
	Éteint Commutation différée
3 & 4 Inut lisé

FRANÇAIS: Ce symbole sur le produit ou son

emballage signifie que ce produit ne doit pas etre traité comme un déchet menager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et Electroniques (DEEE), ce produit

FRANÇAIS: Cét apparéil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à :
