Type de produit	Pompe de refroidissement à eau avec réservoir intégré
Marque	Corsair
Modèle	XD7 RGB
Dimensions (approx.)*	130 mm x 80 mm x 80 mm
Poids (approx.)*	500 g
Matériaux	Cuivre, laiton
Alimentation	Connecteur Molex 4 broches (12 V)
Connectique RGB	Connecteur RGB adressable (série/direct) ; adaptateur ARGB pour carte mère inclus
Contrôle de la pompe	PWM 4 broches (nécessite iCUE Commander PRO pour contrôle automatique)
Capteur de température	Capteur G1/4" inclus, compatible iCUE Commander PRO
Raccords	Ports G1/4" (4 prises fournies, bouchons inclus)
Débit max.	Non spécifié
Volume du réservoir	Environ 100 ml (remplissage à 4 cm du haut)
Éclairage	RGB adressable, compatible iCUE (via Commander PRO ou Lighting Node PRO)
Température de fonctionnement	0 °C à +40 °C
Garantie	Garantie constructeur (hors dommages dus à une installation incorrecte)
Contenu de l'emballage	Pompe/réservoir XD7 RGB, pont cavalier ATX 24 broches, prises G1/4 (x4), prise capteur de température, vis M4 x 8 mm (x12), outil pour prises, câble adaptateur ARGB
Entretien et nettoyage	Test d'étanchéité minimal de 24 h ; remplissage avec liquide de refroidissement Corsair XL ; ne pas laisser la pompe tourner à sec
Sécurité	Ne pas démonter ; éviter les courts-circuits ; utiliser uniquement avec des composants en cuivre/laiton
Pièces détachées et réparabilité	Pièces de rechange disponibles sur corsair.com ; démontage non recommandé
Informations générales	Nécessite un circuit de refroidissement personnalisé complet ; compatible avec iCUE ; non compatible aluminium

FOIRE AUX QUESTIONS - XD7 RGB CORSAIR

Puis-je utiliser le XD7 RGB comme un élément autonome ?

Non, ceci est une pompe de refroidissement à eau avec réservoir intégré qui nécessite un circuit de refroidissement à eau personnalisé complet, y compris des plaques de refroidissement (blocs à eau) et un radiateur. Pour plus d'informations, veuillez visiter corsair.com.

Puis-je utiliser le XD7 RGB avec un équipement de refroidissement à eau en aluminium ?

Non, vous ne pouvez pas. Certaines pièces sont faites en cuivre et laiton et ne doivent pas être associées à l'aluminium.

Puis-je raccorder l'en-tête RGB directement à ma carte mère ?

Oui, vous pouvez le faire en utilisant le câble d'adaptateur ARGB fourni (G). Voir la section 'BRANCHEMENT DE L'ÉCLAIRAGE DU BLOC XD7 RGB À LA CARTE MÈRE' de la notice.

La pompe XD7 RGB peut-elle être contrôlée sans utiliser le CORSAIR iCUE Commander PRO ?

Bien qu'il soit possible d'utiliser XD7 RGB sans un CORSAIR iCUE Commander PRO, procéder ainsi diminuera le contrôle de vitesse de pompe automatisé dans le logiciel CORSAIR iCUE. La vitesse de la pompe peut être contrôlée manuellement par l'UEFI de la carte mère quand le connecteur PWM de ventilateur 4 broches du XD7 RGB est connecté.

Combien d'appareils RGB puis-je mettre en chaîne sur un seul canal de contrôleur CORSAIR ?

CORSAIR vous recommande de ne pas raccorder plus de trois (3) appareils RGB Hydro X Series de tout type pour une connexion en série sur un seul canal. Par exemple, un bloc à eau XC7/XC8, un bloc à eau XG7 RGB et une pompe XD7 RGB. Ne mélangez pas des ventilateurs CORSAIR ou des barrettes RGB LED avec des produits HYDRO X sur le même canal.

Comment installer le capteur de température ?

Installez la fiche du capteur de température CORSAIR G1/4" (D) incluse dans l'un des deux ports G1/4" inutilisés situés sur le bloc à eau du processeur. En option, vous pouvez l'installer sur un répartiteur en Y sur n'importe quel port d'entrée/sortie du XD7 (sauf remplissage/drainage).

Quel liquide de refroidissement utiliser ?

CORSAIR recommande d'utiliser du liquide de refroidissement CORSAIR XL pour remplir le réservoir. Ne remplissez pas à plus de 4 cm (1,5") du haut du réservoir.

Comment tester l'étanchéité du circuit ?

Après avoir rempli le circuit, faites fonctionner la pompe pendant 24 heures pour éliminer l'air emprisonné et vérifier l'absence de fuites. Utilisez le pont cavalier PSU ATX 24 broches fourni pour alimenter la pompe sans allumer le PC.

Puis-je orienter la pompe horizontalement ?

Non, il est impératif d'installer la XD7 RGB verticalement avec la pompe en bas. L'orientation horizontale risque d'entraîner une recirculation de l'air et une panne de la pompe.

Où puis-je trouver la dernière liste de compatibilité ?

Pour une liste exacte et actualisée de compatibilité des produits, veuillez consulter le site web CORSAIR (corsair.com).

MODE D'EMPLOI XD7 RGB CORSAIR

Ce Guide de démarrage rapide est un guide général d'installation et ne traite pas des détails des cas individuels ou de montage de radiateur.

CORSAIR vous recommande de tester minutieusement l'étanchéité de votre circuit de refroidissement personnalisé pendant au moins 24 heures pour vous assurer que le circuit est absolument hermétique et fonctionne de façon fiable. La garantie CORSAIR ne couvre pas tout dommage matériel résultant d'un montage mal exécuté, inadéquat ou trop rapide de votre circuit de refroidissement à eau personnalisé.

Le démontage des produits CORSAIR HYDRO X est vigoureusement déconseillé à cause de la conception complexe des composants. Cette action peut entraîner des dommages mécaniques, électriques ou chimiques irréparables, qui peuvent annuler la garantie.

Pour une liste exacte et actualisée de compatibilité des produits, veuillez consulter le site web CORSAIR.

CONTENU DE L'EMBALLAGE

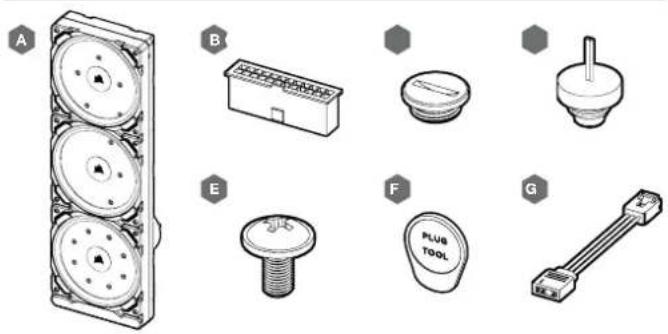

A — UNITÉ DE POMPE / PLAQUE DE DISTRIBUTION RGB XD7 x1
B — PONT DE CAVALIER DE LA BROCHE DU BLOC D'ALIMENTATION - ATX 24 x1
C - PRISES CORSAIR G1/4" x4
D — PRISE DU CAPTEUR DE TEMPÉRATURE CORSAIR G1/4" x1

E - VIS M4 x 8mm x12
F - OUTIL POUR PRISES x1
G — CÂBLE ADAPTATEUR POUR CARTE MÈRE ARGB x1

MATÉRIEL NÉCESSAIRE (NON INCLUS)
H

Note: Le CORSAIR iCUE Commander PRO ou le CORSAIR Lighting Node PRO sont nécessaires pour activer et contrôler l'éclairage LED RGB. Le CORSAIR iCUE Commander PRO est nécessaire pour le contrôle automatique de la pompe et pour surveiller la température du liquide en utilisant la suite logicielle ICUE.

FRANÇAIS

MONTAGE DE LA XD7 RGB SUR UNE BAIE DE VENTILATEUR AVANT DE BOÎTIER

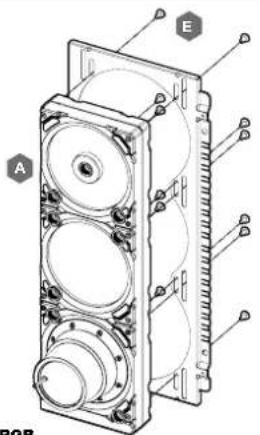

Fixez la XD7 RGB (A) sur la baie de ventilateur avant du boîtier. Utilisez les vis M4 x 8 mm fournies (E).

ORIENTATION DE LA FIXATION DU XD7 RGB

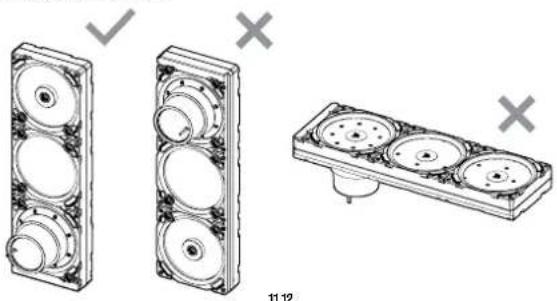

Il est impératif d'installer la XD7 RGB verticalement avec la pompe en bas, comme indiqué sur l'image. L'orientation horizontale est fortement déconseillée car elle risque d'entraîner une recirculation de l'air et par conséquent une panne de la pompe.

Pour un refroidissement liquide combiné du processeur et de la carte graphique, suivez les recommandations suivantes concernant les étapes d'installation à suivre et la configuration des ports:

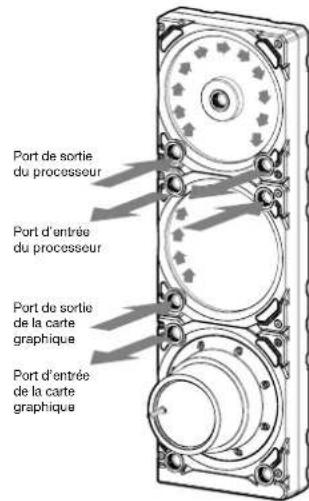

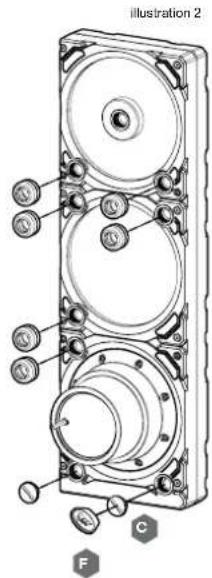

1. Localisez les ports appropriés. Il est impératif d'utiliser les ports appropriés comme indiqué sur l'image (voir illustration 1).
2. Installez les six (6) raccords filetés appropriés CORSAIR XF G1/4 BSPP (non inclus) dans les ports appropriés de la plaque de distribution et serrez-les à la main, comme indiqué sur l'illustration 2. N'utilisez aucun outil (pince, p. ex.).
3. Fermez les ports ouverts restants (inutilisés) avec les embouts CORSAIR G1/4 inclus (C) et serrez-les à l'aide d'un outil prévu à cet effet. Évitez d'utiliser un tournevis car il pourrait endommager la surface des embouts!
   Remargue: les deux ports G1/4 les plus bas doivent uniquement être utilisés comme orifices de drainage!

illustration 1
Port d'entrée du radiateur
Port de sortie du radiateur

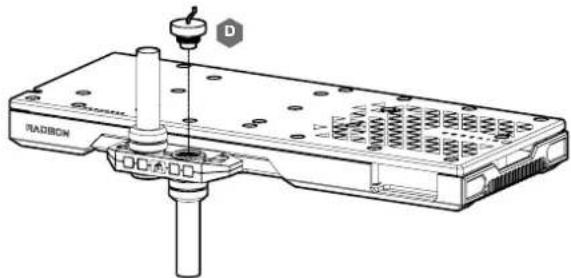

Installez la fiche du capteur de température CORSAIR G1/4" (D) incluse dans l'un des deux ports G1/4" inutilisés situés sur le bloc à eau du processeur.

INSTALLATION DE LA FICHE DU CAPTEUR DE TEMPÉRATURE SUR LE RÉPARTITEUR EN Y (EN OPTION)

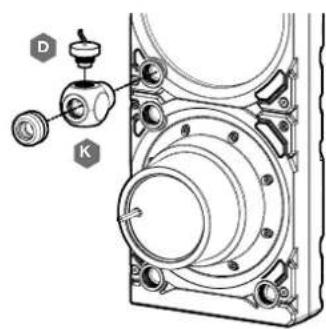

Installez la fiche du capteur de température CORSAIR G1/4" (D) ci-joint avec le répartiteur en Y rotatif CORSAIR XF sur n'importe quel port d'ENTRÉE/SORTIE du XD7 autre que les orifices de REMPLISSAGE ou de DRAINAGE !

Un CORSAIR iCUE Commander PRO ou un Lighting Node PRO (l'un ou l'autre) est nécessaire afin d'utiliser l'éclairage RGB intégré sur le XD7 RGB. Le logiciel CORSAIR iCUE est utilisé pour programmer les effets visuels. Le CORSAIR iCUE Commander PRO est nécessaire pour le contrôle automatique de la pompe et pour surveiller la température du liquide en utilisant la suite logicielle iCUE.

La Pompe/Réservoir XD7 RGB peut être raccordée au contrôleur CORSAIR approprié, soit directement, soit en chaîne dite "guirlande" avec d'autres composants CORSAIR RGB adressables.

1. Identifiez le connecteur RGB approprié sur l'unité pompe-réservoir (Figure 1).
2. Insérez la connexion RGB dans le port d'un CORSAIR iCUE Commander PRO ou d'un Lighting Node PRO. (Figure 2).
3. Téléchargez et installez la suite logicielle CORSAIR ICUE depuis le site web suivant : https://www.corsair.com/icue. Configurez les effets visuels et d'éclairage en suivant le manuel du logiciel ICUE.

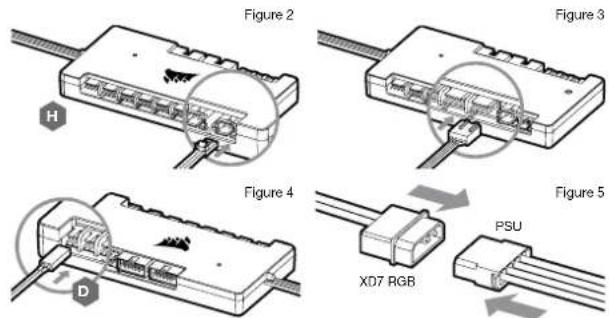

4. Connectez le connecteur de ventilateur 4-pin de la pompe XD7 RGB au Port Ventilateur n°6 sur votre CORSAIR iCUE Commander PRO (Figure 3).
5. Connectez la sonde de température du XD7 RGB au Port Température n°1 sur votre CORSAIR iCUE Commander PRO (Figure 4).
6. Connectez le câble d'alimentation principal du XD7 RGB en branchant un connecteur Molex 4-pin venant de votre bloc d'alimentation (Figure 5).

Figure 1
Connexion en série (au SUIVANT)

FRANÇAIS

BRANCHEMENT DE L'ÉCLAIRAGE DU BLOC XD7 RGB À LA CARTE MÈRE

1. Branchez le connecteur mâle du bloc XD7 RGB au connecteur femelle du CÂBLE D'ADAPTATEUR RGB (G) (Figure 1).

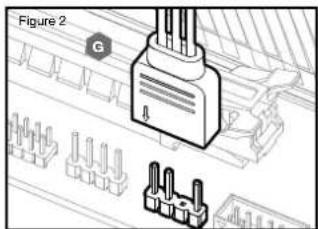

2. Branchez le connecteur femelle du CÂBLE D'ADAPTATEUR RGB à la prise numérique RGB sur la carte mère. Assurez-vous que la flèche figurant sur le CÂBLE D'ADAPTATEUR RGB est branchée à +5 V sur la carte mère (Figure 2).
   En utilisant l'adaptateur de carte mère, il n'est pas possible de contrôler l'éclairage RVB avec le logiciel iCUE.

1. Débranchez les câbles électriques venant du bloc d'alimentation de tous les composants de l'ordinateur excepté le connecteur électrique Molex 4-pin du XD7 RGB. Assurez-vous que le bloc d'alimentation est éteint, soit à la prise de courant, soit via l'interrupteur à l'amire du bloc d'alimentation. Connectez le démarneur de pont cavalier (Jumper) PSU ATX 24-pin toumi à votre cable de bloc d'alimentation 24-pin ATX. Ceci vous permettra d'alimenter votre XD7 RGB sans alimenter le PC (Figure 1).
2. Débranchez le connecteur de ventilateur à 4 broches de la pompe XD7 RGB; cela permettre à la pompe de fonctionner à pleine puissance, ce qui facilitera l'amorçage et la purge de l'air.

1. Remplissez le réservoir par l'ouverture G1/4 en haut à gauche avec du liquide de refroidissement CORSAIR XL en utilisant un flacon de remplissage jusqu'à environ 4cm (1.5") du haut (Figure 2).

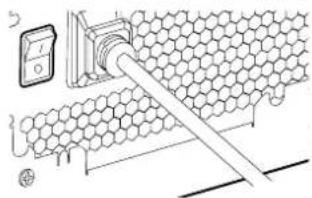

2. Mettez sous tension en basculant l'interrupteur sur ON sur le bloc d'alimentation. Le moteur de la pompe va être amorcé avec du liquide provenant du réservoir, qui va commencer à circuler dans le circuit. Eteignez l'alimentation avant que le réservoir soit vidé. Ne laissez pas la pompe s'assécher ou sans liquide dans le réservoir car cela endommagerait la pompe (Figure 3)!
3. Répétez les étapes 2 et 3 jusqu'à ce que votre circuit de refroidissement personnalisé soit plein. CORSAIR recommande de ne pas remplir le réservoir à plus d'environ 4cm (1.5°) du haut.
4. Une fois le circuit rempli de liquide, CORSAIR recommande de la faire fonctionner pendant 24 heures pour éliminer tout air emprisonné dans les composants et pour s'assurer qu'il n'y a pas de fuites dans le circuit. Une fois que vous avez testé minuteusement l'éstancheité du circuit, étignez le bloc d'alimentation et débranchez le pont cavalier (jumper) PSU ATX 24-pin. Rebranchez l'alimentation des autres périphériques de l'ordinateur et démarrez l'ordinateur.

FAQ

1. Puis-je utiliser le XD7 RGB comme un élément autonome?
   Non, ceci est une pompe de refroidissement à eau avec réservoir intégré qui nécessite un circuit de refroidissement à eau personnalisé complet, y compris des plaques de refroidissement (blocs à eau) et un radiateur. Pour plus d'informations, veuillez visiter corsair.com.
2. Puis-je utiliser le XD7 RGB avec un équipement de refroidissement à eau en aluminium?
   Non, vous ne pouvez pas. Certain pièces sont faites en cuivre et laiton et ne doivent pas être associées à l'aluminium.
3. Puis-je raccorder l'en-tête RGB directement à ma carte mère?
   Oui, vous pouvez le faire en utilisant le CÂBLE D'ADAPTATEUR ARGB fourni (G). Voir la page15 -BRANCHEMENT DE L'ÉCLAIRAGE DU BLOC XD7 RGB À LA CARTE MÈRE.
4. La pompe XD7 RGB peut-elle être contrôlée sans utiliser le CORSAIR ICUE Commander PRO? Bien qu'il soit possible d'utiliser XD7 RGB sans un CORSAIR ICUE Commander PRO, procéder ainsi diminera le contrôle de vitesse de pompe automatisé dans le logiciel CORSAIR ICUE. La vitesse de la pompe peut être contrôlée manuellement par l'UEFI de la carte-mère quand le connecteur PWM de ventilateur 4-pin du XD7 RGB est connecté.
5. Combien d'appareils RGB puis-je mettre en chaîne sur un canal unique de contrôleur CORSAIR? CORSAIR vous recommande de ne pas raccorder plus de trois (3) appareils RGB Hydro X Series de tout type pour une connexion en série sur un seul canal. Cependant, vous pouvez raccorder un (1) bloc à eau XC7/XC8, un (1) bloc à eau XG7 RGB et une (1) pompe XD7 RGB pour un total de trois (3) appareils. Ne mélangez pas des ventilateurs CORSAIR ou des barrettes RGB LED et des produits CORSAIR HYDRO X sur le même canal de contrôleur. Utilisez un canal dédié pour les autres composants.
