306614 - Programmateur d'arrosage Brandson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur d'arrosage connecté WiFi
Marque	Brandson
Modèle	306614
Alimentation	4 piles AA 1,5 V + prise secteur 100-240 V AC, 50 Hz
Connectivité	WiFi 2,4 GHz (bande 2412-2472 MHz) et liaison radio 433,92 MHz
Indice de protection	IP54
Pression de service	0,5 – 8 bar (7,25 – 116 PSI)
Température d'utilisation	3 °C à 50 °C (37 °F à 122 °F)
Type de raccord	Raccord de robinet standard 3/4"
Application mobile	Smart Life (iOS et Android)
Programmation	Jusqu'à 3 plans d'arrosage (A, B, C) par jour
Modes d'arrosage	Irrigation (arrosage) et Mist (brouillard)
Fonction temporisation pluie	24 / 48 / 72 heures
Débitmètre intégré	Oui, suivi de consommation d'eau quotidienne
Arrosage manuel	Durée réglable de 0 à 60 minutes
Puissance émission max (PIRE)	3,09 dBm (contrôleur) / 18,05 dBm (prise WiFi)
Réinitialisation	Bouton ON/OFF maintenu 6 s pour appairage ; retrait piles + maintien bouton pour reset
Protection antigel	Retirer et stocker à l'intérieur en cas de gel
Contenu de la livraison	Contrôleur d'arrosage, prise WiFi, manuel d'utilisation
Poids et dimensions	Non communiqué (estimation : env. 300 g, 12 x 8 x 8 cm)
Entretien et nettoyage	Nettoyer régulièrement le filtre d'arrivée d'eau ; ne pas utiliser de produits agressifs
Sécurité	Utilisation intérieure uniquement pour la prise ; ne pas ouvrir l'appareil ; respecter les consignes de température
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; réparation exclusivement par le fabricant
Informations générales	Garantie annulée en cas de modification ; déclaration de conformité disponible en ligne

FOIRE AUX QUESTIONS - 306614 Brandson

Comment installer l'appareil ?

Insérez 4 piles AA dans le compartiment prévu, puis branchez la prise WiFi sur une prise secteur. Ouvrez l'application Smart Life, créez un compte et suivez les instructions pour ajouter l'appareil.

Comment connecter le programmateur au WiFi ?

Placez la prise en mode appairage en maintenant le bouton HUB enfoncé 6 secondes jusqu'à ce que le voyant bleu clignote lentement. Dans l'application, saisissez vos données WiFi 2,4 GHz et suivez les étapes. Assurez-vous que le réseau 5 GHz est désactivé pendant l'appairage.

Que faire en cas de gel ?

Si des températures négatives sont prévues, retirez le programmateur du robinet et stockez-le à l'intérieur pour éviter les dommages dus au gel.

Comment régler un programme d'arrosage ?

Dans l'application, sélectionnez le contrôleur d'arrosage, puis appuyez sur Plan A, B ou C. Réglez l'heure de début, la durée et les jours de la semaine. Vous pouvez choisir le mode Irrigation (arrosage long) ou Mist (brouillard court).

Pourquoi la vanne ne s'ouvre-t-elle pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Ensuite, nettoyez le filtre d'arrivée d'eau pour éliminer les impuretés. Enfin, assurez-vous que la connexion WiFi est stable et réessayez.

Comment réinitialiser le programmateur ?

Retirez toutes les piles, attendez 10 secondes, puis insérez 4 piles neuves tout en maintenant le bouton ON/OFF enfoncé. Relâchez lorsque le voyant clignote rapidement (2 fois par seconde).

Peut-on utiliser l'appareil avec un routeur bi-bande ?

Oui, mais vous devez activer la bande WiFi 2,4 GHz et lui donner un nom différent de la bande 5 GHz. Désactivez temporairement les autres réseaux lors de l'appairage.

Comment tester manuellement l'arrosage ?

Laissez le robinet fermé. Appuyez sur le bouton ON/OFF du programmateur : un clic indique l'ouverture de la vanne. Ouvrez ensuite légèrement le robinet et vérifiez que l'eau coule. Refermez la vanne en rappuyant sur le bouton.

Le débitmètre est-il précis ?

Le débitmètre intégré donne une indication de consommation. Il peut présenter une erreur de ±5%. Pour une meilleure précision, installez le programmateur à la verticale, perpendiculairement au sol.

Quels types de piles sont recommandés ?

Utilisez des piles alcalines AA de 1,5 V. Ne mélangez pas des piles neuves avec des usagées, ni différents types (alcalines, rechargeables, carbone-zinc). Retirez les piles vides et respectez la polarité.

MODE D'EMPLOI 306614 Brandson

FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.

Nous vous remercions d'avoir choisi un produit Brandon. Pour que vous puissiez profiter pleinement de l'appareil que vous venez d'acheter, veuillez dire attentivement le guide de demarrage rapide ci-dessous.

1. Contenu de la livraison

• Contrôleur d'arrosage
• Prise de connexion WiFi
• Manuel d'utilisation

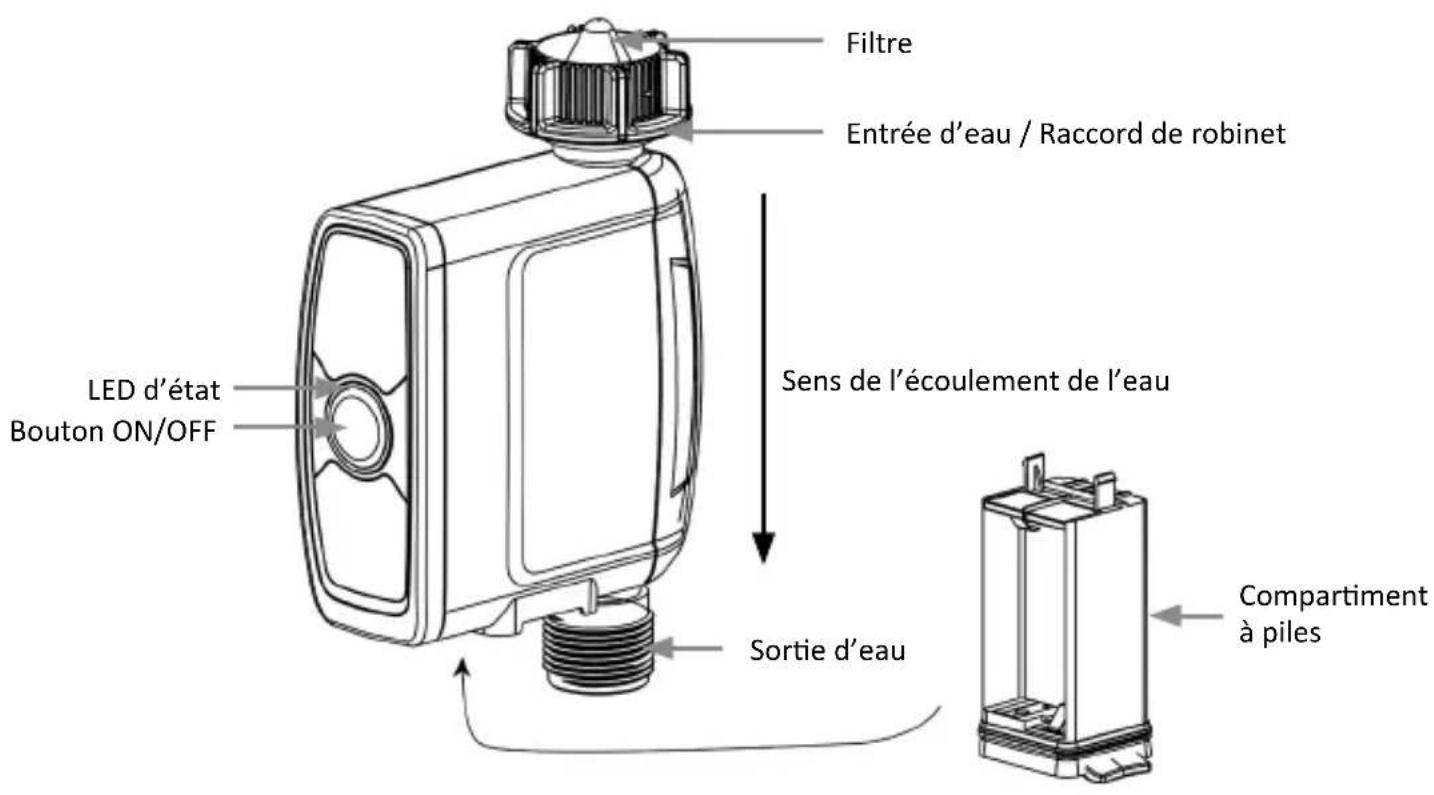

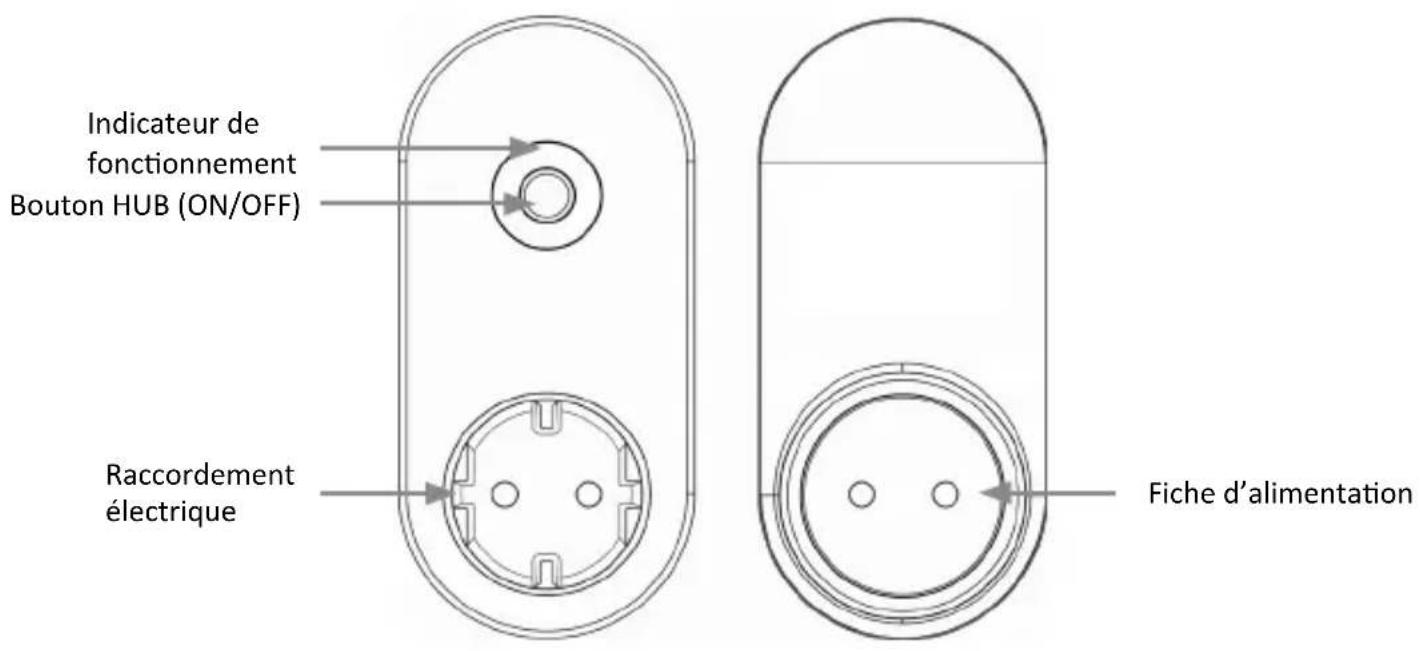

2. Données techniques & détails sur le produit

Classe de protection contre l'eau	IP54
Température ambiente 3°C - 50°C (37°F - 122°F)	122°F
Pression de travail 0,5 - 8bar (7,25 - 116PSI)
Gamage de fréquences 433,05 - 434,79 MHz
Puisance d'émission maximale (PIRE) 3,09 dBm
Type de batterie	4x piles AA 1,5V
Convient pour	Raccords de robinet standard 3/4

Température ambiente 3°C - 40°C (37°F - 104°F)
Tension d'entrée 100-240V AC 50Hz
charge max. 10(1)A / 2300W μ
Gamage de fréquences 433,92 MHz; 2412-2472 MHz
Puisance d'émission maximale (PIRE) 18,05dBm

La prise est destinée à une utilisation en interieur uniquement.

Utilisable uniquement avec le WiFi 2,4Ghz. Si votre routeur est un routeur bi-bande, veuillez activer la bande WiFi 2,4 GHz et la nommer différemment de la bande WiFi 5 GHz.

1. Consignes de sécurité importantes pour cet apparéil

Attention! Les mises à jour du logiciel peuvent modifier le fonctionnement et l'utilisation de l'appareil!

Attention!

• Ne placez pas l'appareil dans une boîte à vannes souterraine ou dans un endroit où votre signal WIFI est obstrué.

5. Remarques supplémentaires pour cet apparéil

• Si des températures inférieures au point de congélation sont prévues, la minuterie doit être retiree du robinet et stockée à l'intérieur afin d'éviter d'eventuels dommages dus au gel.
• Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Les piles usagées ou vides doivent être retirees de l'appareil et éliminées correctement.

6. Mise en service

Retirez l'appareil de son emballage et enlevez tout le matériel d'emballage. Retirez le compartment à piles duprogrammateur d'arrosage et insérez 4 piles AA. Veillez à ce que la polarité des contacts soit correcte. Remettez ensuite le compartment à piles en place dans le programmateur d'arrosage. Connectez la prise de connexion à une prise de courant correctement branchée.

7. Configuration via l'application

Ouvrez l'Appstore de votre apparéil mobile (p. ex. smartphone ou tablette PC) avec lequel vous souhaitez commander l' apparéil. Cherchez l'application „Smart Life" dans l'Appstore et installez-la.

YououpoezegalementtrouverI'applicationenutilisantlecodeQRsuivant:

Connectez-vous à l'application ou enregistrez-vous si nécessaire.

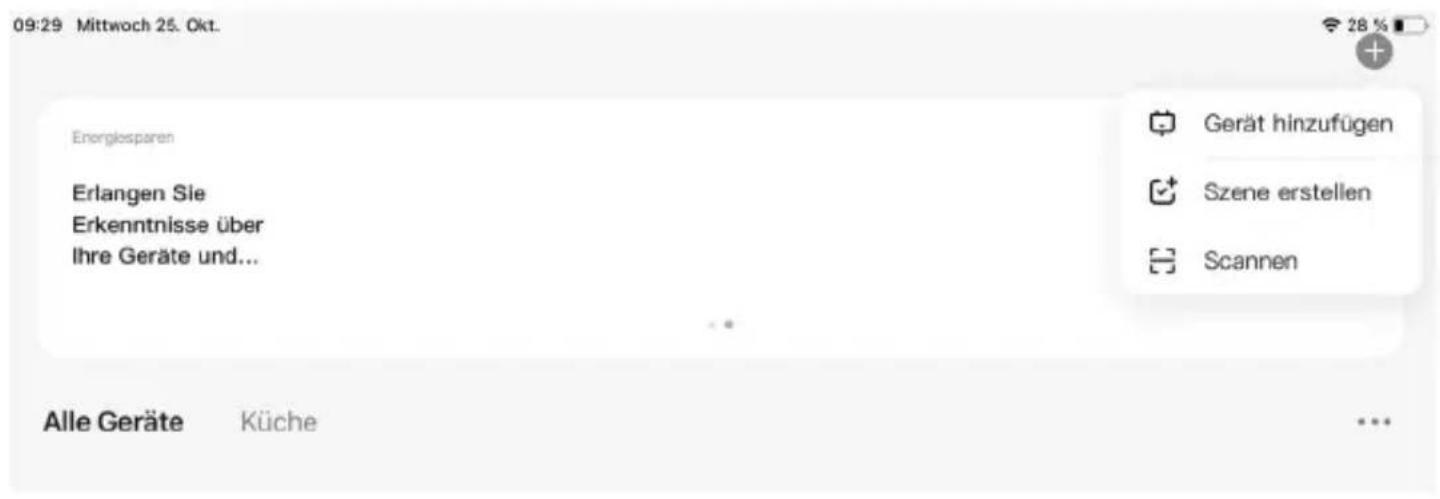

Dans le menu principal, vous pouvez maintainant ajouter un nouvel apparéil en cliquant sur le symbole „+".

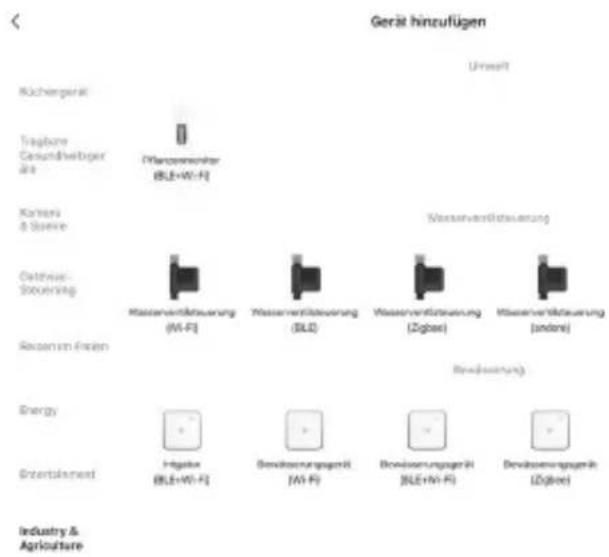

Choisissez ensuite la bonne catégorie (commande de vanne d'eau Wi-Fi).

Placez la prise en mode couplage. Appuyez sur le bouton HUB (ON/OFF) de la prise pendant 6 secondes, jusqu'à ce que levoyant bleu clignote lentement.

Saisissez maintainant vos données WLAN dans l'application. Vous doivent ensuite vous connecter au hotspot de la prise.

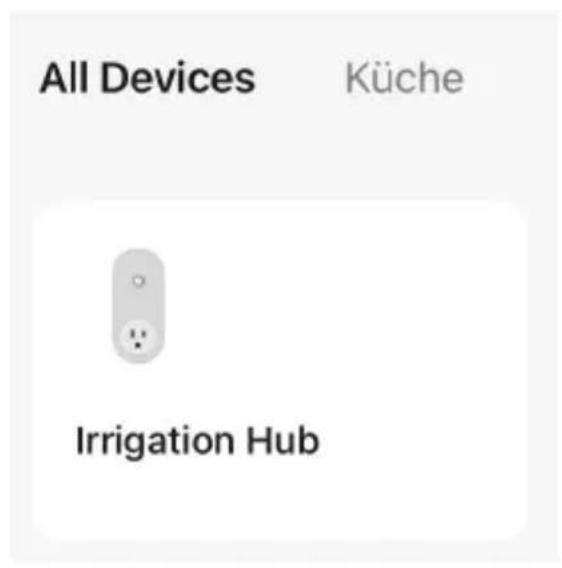

L'application se connecte ensuite à la prise. Dès que le processus est terminé, l'appli indique que l'appareil a été ajouté avec succès.

Pour connecter maintainant le programmateur d'arrosage à l'application, Sélectionnez la prise dans l'application et appuyez sur „Manage added devices“ dans la fenêtre qui suit.

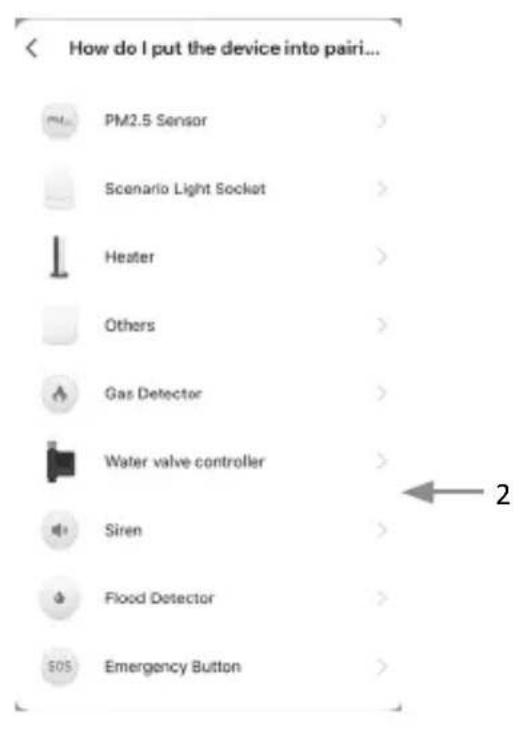

Un menu s'ouvre ensuite pour vous permettre de connecter le contrôleur d'arrosage.

Appuyez sur „Add more devices" et ajoutez le contrôleur d'arrosage („Water valve controller").

Activez l'appairage du programmateur d'arrosage en appuyant sur le bouton ON/OFF de l'appareil pendant environ 6 secondes, jusqu'à ce que le voyant d'etat se mette à clignoter rapidement. Le programmateur d'arrosage se connecte ensuite à la prise de connexion Wifi.

Remarque: si vous utilisez à la fois un réseau 2,4 GHz et un réseau 5 GHz (ou d'autres réseaux invites), veuillez désactiver entre-temps tous les réseaux, à l'exception du réseau 2,4 GHz. Rendez celui-ci visible, car c'est par le réseau que la prise IP est adressée et connectée.

Tester I'appareil

Laissez le robinet d'eau fermé.

1.Appuyez sur le bouton ON/OFF du programmateur d'arrosage. Un "clic" retentit et la vanne située à l'intérieur du programmateur d'arrosage manuel s'ouvre. Avec quelques secondes, appuyez a nouveau sur le bouton, le "clic" retentit a nouveau et la vanne se ferme.
2. Ouvrez un peu le robinet, appuyez sur le bouton ON/OFF duprogrammateur d'arrosage pour vérifier si l'eau s'écoule comme prévu ou si elle se coupe. Si c'est le cas, le dispositif fonctionne correctement. Si vous n'étés pas sur, veuillez repeter les étapes ci-dessus plusieurs fois.
3. Le test est terminé, veuillez laisser le robinet d'eau ouvert à fond!

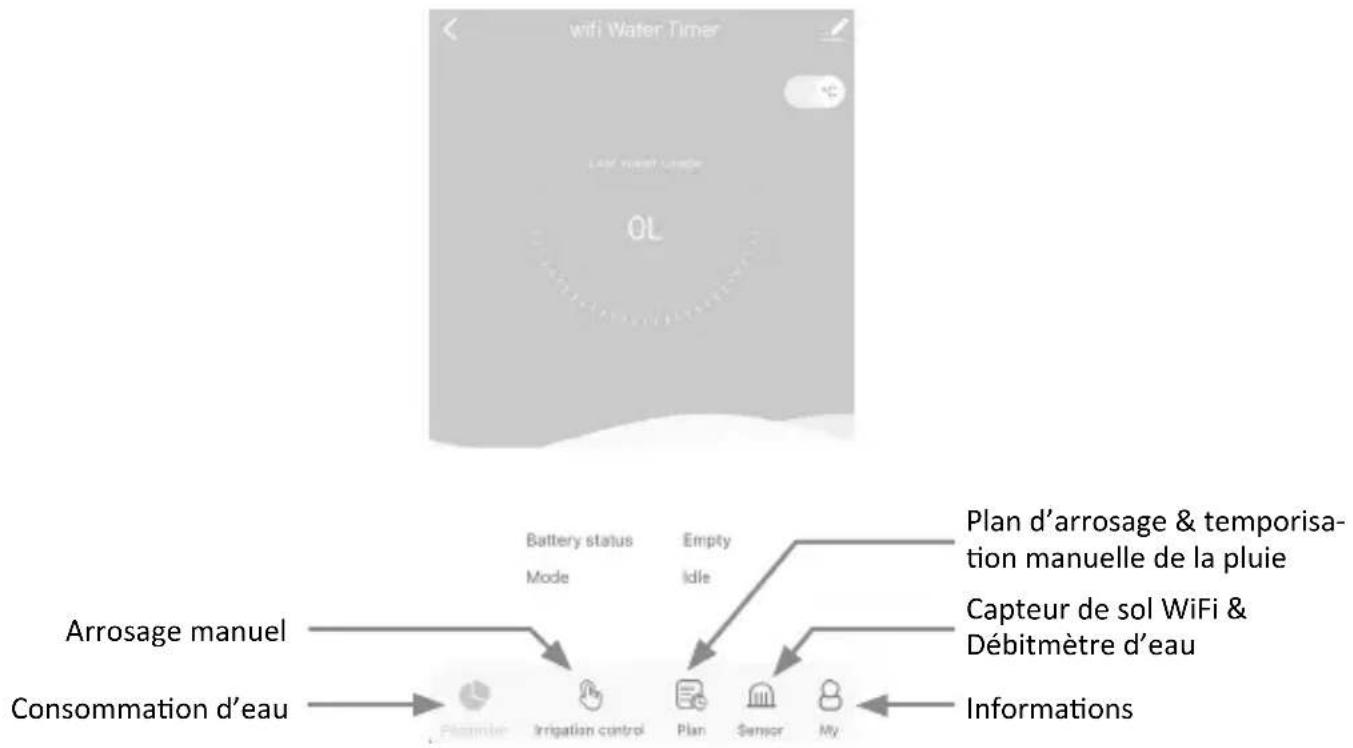

Pour utiliser les fonctions avances de l'appareil, comme la fonction de planification ou de cycle, il est nécessaire d'appuyer sur l'icone de la commande de la vanne d'eau connectée dans le menu. Un menu de paramétrage avancé s'affiche:

Arrosage manuel :

Durée de l'arrosage manuel

Déplacez le cercle vert creux sur la molette de réglage pour régler la durée d'arrosage manuel souhaitée (0~60min).

Arrosage manuel Durée

Appuyer pour démarrer/arrête l'arrosage

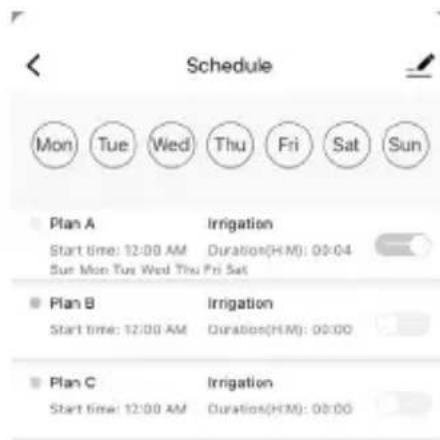

Plan d'arrosage & temporisation manuelle de la pluie :

Jour d'irrigation de la semaine

Chaque plan a un pointillé de couleur spécifique. Les pointillés d'une certaine couleur le jour de la semaine indiquent qu'il existe un plan d'arrosage correspondant pour ce jour.

Plan A/ Plan B/ Plan C

La minuterie WiFi peut définir 3 plans d'arrosage différents par jour. Chaque plan d'arrosage peut être réglé avec une heures de début, une durée et un jour d'arrosage (fréquence) différents. Appuyez sur l'interrupteur du plan d'arrosage pour l'activer ou le désactiver.

Retard manuel de la pluie

La temporisation de la pluie s'applique aux jours de pluie ou à d'autres conditions météorologiques qui provoquent une forte humidité du sol. Pendant le début de pluie, le programmateur interrompt l'arrosage. Une fois le début de pluie écoué, le programmateur s'exécute selon le programme d'arrosage suivant. Le programmateur peut régler une temporisation de pluie de 24/48/72 heures.

Régler le plan d'arrosage

1. Tapez sur Plan A/Plan B/Plan C
2. Chaque plan d'irrigation a deux modes d'irrigation : Irrigation (mode d'irrigation) et Mist (mode brouillard).

Ces deux modes ne se refèrent pas à la différence de début d'eau duprogrammateur, mais aux différents réglages de la fréquence et de la durée d'arrosage.

Irrigation (mode d'arrosage) : Arrosage à intervalles plus longs

Mist (mode brouillard): Irrigation à intervalles plus courts

Débitmètre d'eau

Jour d'irrigation de la semaine

Le système d'irrigation est doté d'un débitmètre d'eau intégré. Il vous indique la consommation d'eau quotidienne des derniers jours et vous aide à quantifier votre consommation d'eau quotidienne et à economiser de l'eau.

9. Installation sur l'arrivée d'eau

Raccorder l'ordinateur d'arrosage à un robinet. Si nécessaire, utilisez du ruban d'étanchete en PTFE autour du filetage du robinet.

Vos pouvez maintainant utiliser les apparéils de votrechioix sur le raccord du tuyau.

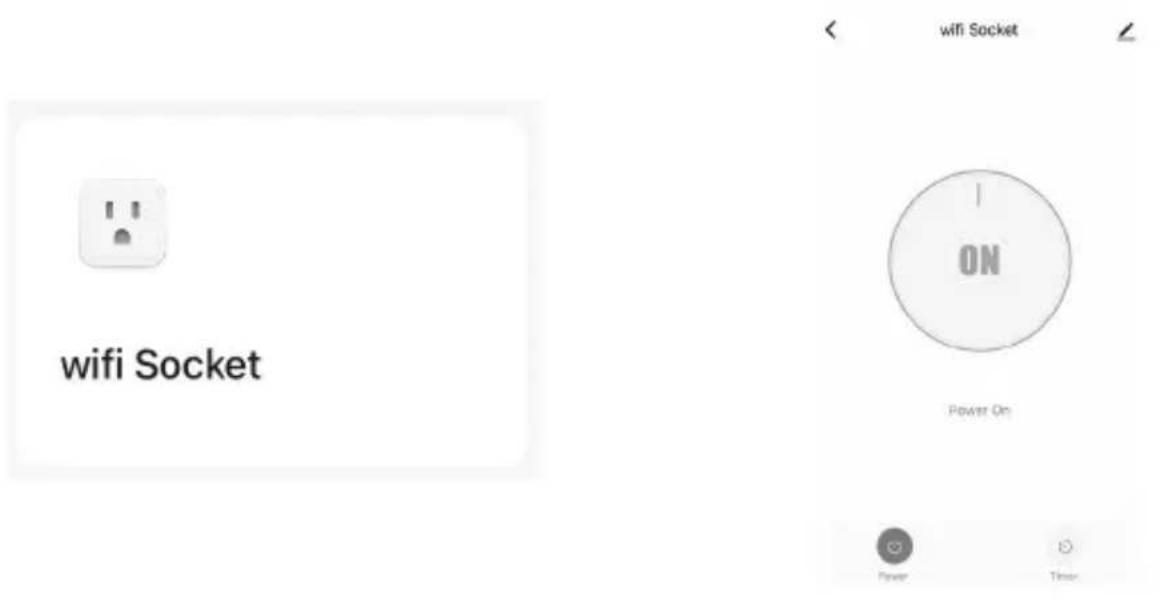

10. Prise WiFi

Sortie de courant manuelle Activer/désactiver

1. Appuyez sur le bouton "WiFi Socket" dans la liste de tous les appareils sur l'écran d'accueil de l'APP.
2. Touchez Power pour allumer ou eteindre la prise WiFi.

Remarque: ce n'est que lorsque le programmateur d'arrosage a ete coule avec succes à la prise WiFi que celle-ci peut etre ajoutee a l'application.

Mise en marche/arrêt programme

1. Ouvrez le menu de la fonction de programmation de la prise WiFi.
2. Appuyez sur "Add Shedule" pour configurer une programmation pour la prise WiFi.
3. Reglez l'heure de commutation souhaitee.
4. Tapez sur Repeter pourCHOISIR les jours de la semaine ou la prise doit etre commutee.
5. Appuyez sur Note pour ajouter une description personnalisée à votre hora.
6. Activez le bouton Notification pour receivevoir des notifications lorsque le programme est déclenché.
7. Tapez sur Enregistrer pour définitir votre planification ou quitterz sans enregistrer.
8. La programmation de la prise WiFi s'affiche sur l'écran précédent Ajouter une programmation.

11. Réinitialiser les apparèils

Pour réinitialiser les appareils, veuillez suivre la procédure suivante :

Prise WiFi

• Appuyez sur le bouton HUB (ON/OFF) et maintenez-le enforcé. Ne relâché pas le bouton jusqu'à la fin.
• Branchez le hub et attendez que levoyant BLEU s'allume (continue a maintainir le bouton enforcé).
• Continue à maintainir le bouton enforcé. Attendez que levoyant BLEU s'allume pendant quelques secondes puis clignoterapidement, l'appareil est alors à nouveau en mode d'appairage.

Contrôleur d'irrigation

• Retirez toutes les piles du compartmente à piles.

• ÀpRES 10 secondes, insérez 4 piles AA 1,5 V neuves dans le compartment à piles du programmeur d'arrosage.
  Lors de l'insertion des piles, maintenez le bouton ON/OFF du programmateur d'arrosage enforcé sans relâcher le bouton jusqu'à ce que le témoin lumineux clignote rapidement (2 fois par seconde).

• Dépannage

Erreur	Cause possible Solution possible
La vanne ne peut pas'être activée/désactivée	• Batterie faible • Impuretés dans l'arrivée d'eau • Réseau instable ou réaction retardée	• Remplacer les piles neuves • Nettoyez régulièrement les impuretés prsentes sur le raccord du filtre afin d'éviter toute perturbation du fonction-nement. • Attendez un peu et réessayez
Débitmère d'eau imprécis	• Statistiques imprécises en raison de l'angle de montage incliné. • Pression d'eau faible ou irrégulière du robinet	• Le programmeur d'arrosage doit être installéperpendiculairement au sol et il est recommendé de ne pas l'instructor dans un angle afin de ne pas:géné le comptage de l'eau. • Valeurs d'erreur normales pour les comp-teurs d'eau ±5
Horaire mal exécuté • Impuretés dans le filtre d'arrivée d'eau. • Les paramètres de temporisation des préicipitations sont régliés. • En état de faible puissance, le programmeur passse en état de protection de faible puissance et n'exçute pas le programme. • La durée/période d'arrosage n'est pas définie par des paramètres.	• Les impuretés prsentes dans l'arrivée doivent être éliminées régulièrement afin d'éviter qu'elles ne se bouchent et ne perturbent le programme d'arrosage. • Vérifiez que le paramètre de temporisa-tion de la pluie est régle. • Remplacez les piles neuves • Vérifier si la durée/période d'arrosage n'est pas réglée avec des paramètres (remarque 12H/24H)

13. Consignes de sécurité et clause de non-responsabilité

Lorsque la température est inférieure au point de congélation, le débitmètre d'eau doit être retire du robinet et stocké dans une piece afin d'éviter d'eventuels dommages dus au gel.

N'essayez jamais d'ouvrir l'appareil pour effectuer des réparations ou des modifications. Évitez tout contact avec les tensions du réseau. Ne court-circuitez pas le produit. L'appareil n'est pas autorisé à fonctionner à l'extérieur, utilisez-le uniquement dans un endroit sec. Protégez-le d'une forte humidité, de l'eau et de la neige. Tenez l'appareil à l'écart des températures élevées.

N'exposez pas l'appareil à des changements brusques de température ou à de fortes vibrations, car cela pourrait endommager les composants électroniques.

Avant d'utiliser l'appareil, vérifie qu'il n'est pas endommagé. L'appareil ne doit pas être utilisé s'il a reçu un choc ou a été endommagé de chaque manière que ce soit.

Veuillez respecter les dispositions et les restrictions nationales. N'utilise pas l'appareil à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes mentalement déficientes. Toutre réparation ou modification de l'appareil qui n'est pas effectué par le fournisseur d'origine entraîne l'annulation de la garantie ou des droits à la garantie. L'appareil ne doit être utilisé que par des personnes qui ont lu et compris ce mode d'emploi. Les specifications de l'appareil peuvent être modifiées sans qu'il en soit fait mention séparément au préalable.

14. Indications de recyclage

Sur cette page, vous trouvez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH".Depuis novembre 2006, lorsque vous achetez un nouvel apparil electrique ou electronique, en payant une ,eco-participation", vous participez au financement de la collecte et du recyclage d'un ancien équipement equivalent. L'eco-participation DEEE correspond a la contribution financiere du consommateur a la collecte, a la reutilisation, au recyclage d'un produit usageéquivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposoed sur nos produits ou son emballage, indique que ce produit ne doit pas etre traité avec les déchets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements electriques et Electroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataires RecySTEM Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos apparils électriques usages, dans le respect des plus haute exigences environnementales et sociales.

Ecosystem Eco Organisme agrée par les Pouvoirs publics pour la filiere DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numero : "FR031263". For information on authorised collection points in your area, please contact your local city or municipal administration. Pour plus d'informations sur le recyclage de nos produits et pour découvertir le point de collecte le plus proche de chez vous veuillez visiter la page :

Pour obtenir des informations sur les points de collecte autorisés dans votre région, veuillez contacter notre municipalité locale.

15. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants :

Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usages. Il peut returner gratuite à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usages que le fournisseur offre ou a offert comme piles neuves dans son assortment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mer-cure.

FR

Cet apparel, ses accessoires, piles et cordons se recyclent

A DEPOSER EN MAGASIN

A DEPQSER N DECHETERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privillegiez la réparation ou le don de votre apparéil !

Le symbole de la poubelle barrée signifie que la pile ne doit pas etre jetee avec les ordures menagères.

Directive DEEE:2012/19/UE N° de registre DEEE:DE 67896761

Par la presente, la société WD Plus GmbH déclare que l'appareil 306614 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE. Vous pouvez obtenir une déclaration de conformité complète à l'adresse suivant : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, ou à l'adresse Internet suivante : https://model.ganziinfach.de/306614
