Produkttyp	WiFi-Bewässerungssteuerung
Marke	Brandson
Modell	306614
Stromversorgung	4 AA-Batterien 1,5 V + Netzstecker 100-240 V AC, 50 Hz
Konnektivität	WiFi 2,4 GHz (Band 2412-2472 MHz) und Funkverbindung 433,92 MHz
Schutzart	IP54
Betriebsdruck	0,5 – 8 bar (7,25 – 116 PSI)
Betriebstemperatur	3 °C bis 50 °C (37 °F bis 122 °F)
Anschlussart	Standard-Wasserhahnanschluss 3/4"
Mobile App	Smart Life (iOS und Android)
Programmierung	Bis zu 3 Bewässerungspläne (A, B, C) pro Tag
Bewässerungsmodi	Irrigation (Bewässerung) und Mist (Sprühnebel)
Regenverzögerungsfunktion	24 / 48 / 72 Stunden
Integrierter Durchflussmesser	Ja, tägliche Wasserverbrauchsüberwachung
Manuelle Bewässerung	Dauer einstellbar von 0 bis 60 Minuten
Maximale Sendeleistung (EIRP)	3,09 dBm (Steuergerät) / 18,05 dBm (WiFi-Steckdose)
Reset	ON/OFF-Taste 6 s gedrückt halten für Pairing; Batterien entfernen + Taste gedrückt halten für Reset
Frostschutz	Bei Frost entfernen und im Innenraum lagern
Lieferumfang	Bewässerungssteuergerät, WiFi-Steckdose, Bedienungsanleitung
Gewicht und Abmessungen	Nicht angegeben (Schätzung: ca. 300 g, 12 x 8 x 8 cm)
Wartung und Reinigung	Reinigen Sie regelmäßig das Wasserzulauffilter; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Nur Innenbereich für Steckdose; Gerät nicht öffnen; Temperaturhinweise beachten
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar; Reparatur ausschließlich durch Hersteller
Allgemeine Informationen	Garantie erlischt bei Veränderung; Konformitätserklärung online verfügbar

Häufig gestellte Fragen - 306614 Brandson

Wie installiere ich das Gerät?

Legen Sie 4 AA-Batterien in das dafür vorgesehene Fach ein und stecken Sie die WiFi-Steckdose in eine Steckdose. Öffnen Sie die Smart Life-App, erstellen Sie ein Konto und folgen Sie den Anweisungen, um das Gerät hinzuzufügen.

Wie verbinde ich den Programmierer mit dem WiFi?

Versetzen Sie die Steckdose in den Pairing-Modus, indem Sie die HUB-Taste 6 Sekunden lang gedrückt halten, bis die blaue LED langsam blinkt. Geben Sie in der App Ihre WiFi-Daten (2,4 GHz) ein und folgen Sie den Schritten. Stellen Sie sicher, dass das 5-GHz-Netzwerk während des Pairings deaktiviert ist.

Was tun bei Frost?

Wenn Minustemperaturen vorhergesagt werden, entfernen Sie den Programmierer vom Wasserhahn und lagern Sie ihn im Innenbereich, um Frostschäden zu vermeiden.

Wie stelle ich ein Bewässerungsprogramm ein?

Wählen Sie in der App die Bewässerungssteuerung aus und tippen Sie auf Plan A, B oder C. Stellen Sie Startzeit, Dauer und Wochentage ein. Sie können den Modus Irrigation (lange Bewässerung) oder Mist (kurzer Sprühnebel) wählen.

Warum öffnet sich das Ventil nicht?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf. Reinigen Sie dann das Wasserzulauffilter, um Verunreinigungen zu entfernen. Stellen Sie schließlich sicher, dass die WiFi-Verbindung stabil ist, und versuchen Sie es erneut.

Wie setze ich den Programmierer zurück?

Entfernen Sie alle Batterien, warten Sie 10 Sekunden, setzen Sie dann 4 neue Batterien ein, während Sie die ON/OFF-Taste gedrückt halten. Lassen Sie los, wenn die LED schnell blinkt (2 Mal pro Sekunde).

Kann das Gerät mit einem Dualband-Router verwendet werden?

Ja, aber Sie müssen das 2,4-GHz-WLAN-Band aktivieren und ihm einen anderen Namen geben als dem 5-GHz-Band. Deaktivieren Sie während des Pairings vorübergehend andere Netzwerke.

Wie teste ich die Bewässerung manuell?

Lassen Sie den Wasserhahn geschlossen. Drücken Sie die ON/OFF-Taste des Programmierers: Ein Klicken zeigt das Öffnen des Ventils an. Öffnen Sie dann den Wasserhahn leicht und prüfen Sie, ob Wasser fließt. Schließen Sie das Ventil, indem Sie die Taste erneut drücken.

Ist der Durchflussmesser genau?

Der integrierte Durchflussmesser gibt einen Verbrauchshinweis. Er kann eine Abweichung von ±5% aufweisen. Für eine bessere Genauigkeit installieren Sie den Programmierer senkrecht, rechtwinklig zum Boden.

Welche Batterietypen werden empfohlen?

Verwenden Sie AA-Alkalibatterien mit 1,5 V. Mischen Sie keine neuen mit gebrauchten Batterien oder verschiedene Typen (Alkali, wiederaufladbar, Zink-Kohle). Entfernen Sie leere Batterien und beachten Sie die Polarität.

BEDIENUNGSANLEITUNG 306614 Brandson

BEDIENUNGSCANLEITUNG

USER MANUAL

BEWÄSSERUNGSSTEUERUNG

IRRIGATION CONTROL

Mod.-Nr.: 306614

Table of contents

1. Deutsch 3
2. English 17
3. François 31
4. Italiano 46
5. Espanol 60

https://model.ganzeinfach.de/306614

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu dieser Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie Freude mit dem erworbenen Gerät haben,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

Bewässerungssteuerung
WiFi- Verbindungssteckdose
Bedienungsanleitung

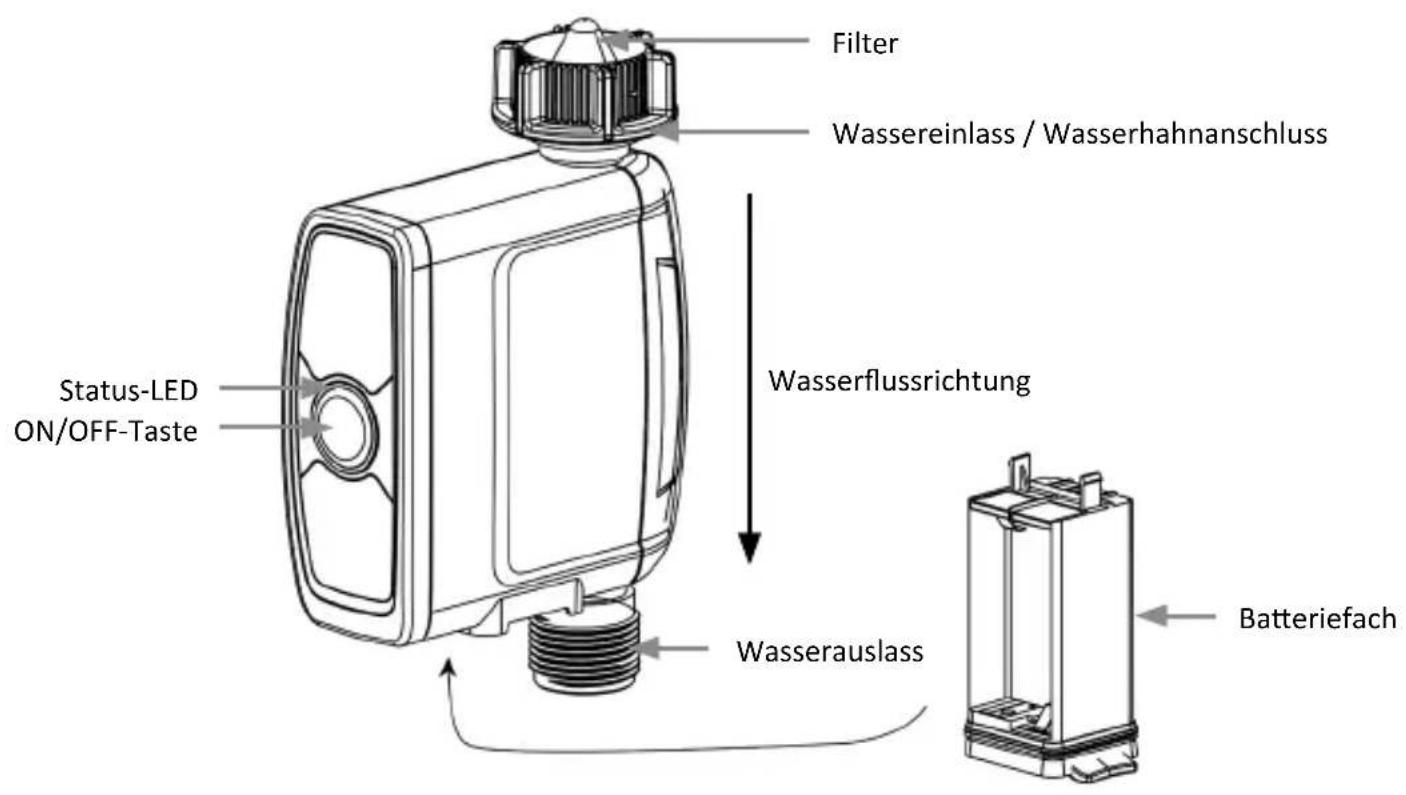

2. Technische Daten & Produkt-Details

Wasserschutz-Klasse	IP54
Umgebungstemperatur 3°C - 50°C (37°F - 122°F)	122°F
Arbeitsdruck 0,5 - 8bar (7,25-116PSI)
Frequenzbereich 433,05 - 434,79 MHz
max. Sendeleistung (EIRP) 3,09 dBm
Batterietyp	4x AA 1,5V Batterien
Geeignet für	3/4" Standard-Wasserhahn-Anschlüsse

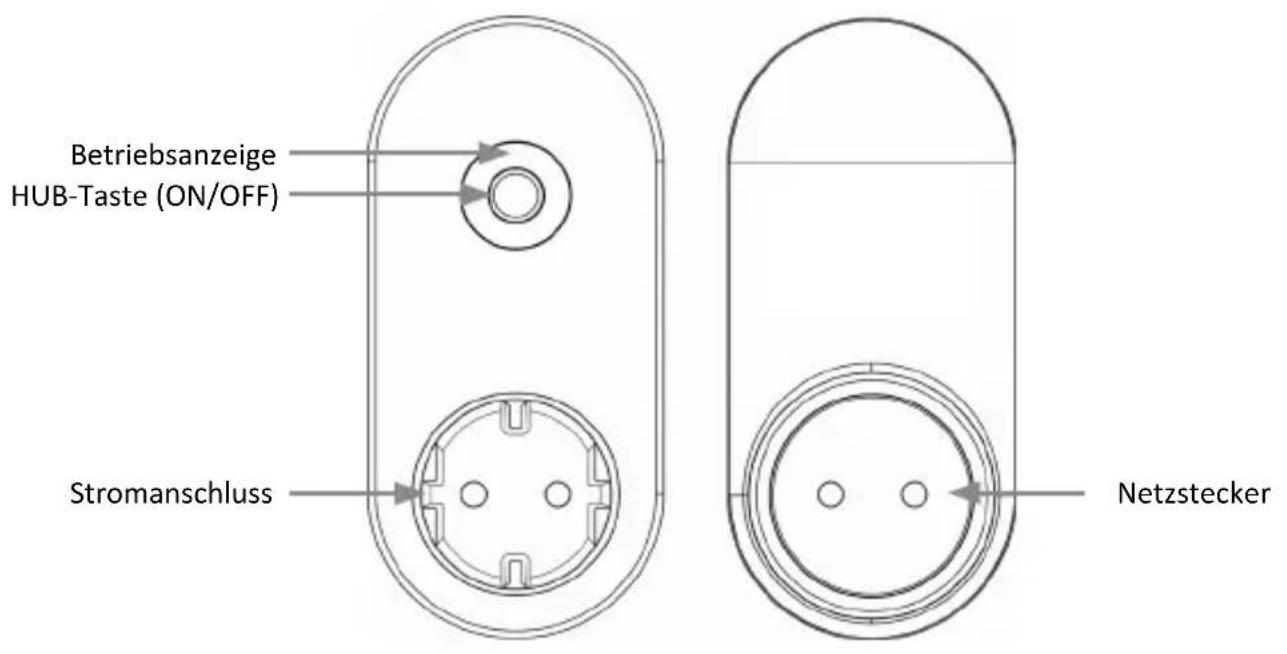

Umgebungstemperatur 3°C - 40°C (37°F - 104°F)
Eingangsspannung 100-240V AC 50Hz
max. Belastung 10(1)A / 2300W μ
Frequenzbereich 433,92 MHz; 2412-2472 MHz
max. Sendeleistung (EIRP) 18,05dBm

Die Steckdose ist nur zur Verwendung in Innenraumen bestimmt.

Nur Verwenderbar mit 2.4Ghz WiFi. Wenn Ihr Router ein Dual-Band-Router ist, aktivieren Sieitte das 2,4-GHzWiFi-Band und benennen Sie es anders als das 5-GHz-WiFi-Band

1. Wichtigte Sicherheitshinweise für diesen Gerät

Achtung! Durch Aktualisierungen der Software kann die Funktionseise und Anwendung des Gerätes geändert werden!

Achtung!

• Platzieren Sie das Gerät nicht in einem unterirdischen Ventilkasten oder an einem Ort, an dem Ihr WIFI-Signal befindert wird.

5. Zusätzliche Hinweise für diesen Gerät

• Wenn Temperaturen unter dem Gefrierpunkt zu erwarten sind, sollte die Zeitschaltuhr vom Wasserhahn abgenommen und in einem Innenaum gelagert werden, um möglichste Frostschäden zu vermeiden.
• Mischen Sie keine Alkali-, Standard- (Kohle-Zink) oder wiederaufladbaren (Nickel-Cadmium)-Batterien. Verbrauchte oder leere Batterien müssen aus dem Gerät entfernt und ordnungsgemäß entsorgt werden.

6. Inbetriebnahme

Entnahmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Entnehmen Sie das Batteriefach aus der Bewässerungssteuerung und legen Sie 4 AA Batterien ein. Achten Sie hierbei auf die korrekte Polung der Kontakte. Setzen Sie das Batteriefach anschließend wieder fest in den Bewässerungscomputer ein. Verbinden Sie die Verbindungssteckdose mit einer ordnungsgemäß angeschlossenen Steckdose.

7. Einrichtung über die App

Öffnen Sie den Appstore Ihres mobilen Gerätes (z.B. Smartphone oder Tablet-PC), mit welchem Sie das Gerät steuern möchten. Suchen Sie im App store nach der App "Smart Life" und installmenten Sie diese.

Alternative konnen Sie die App mit folgendem QR-Code finden:

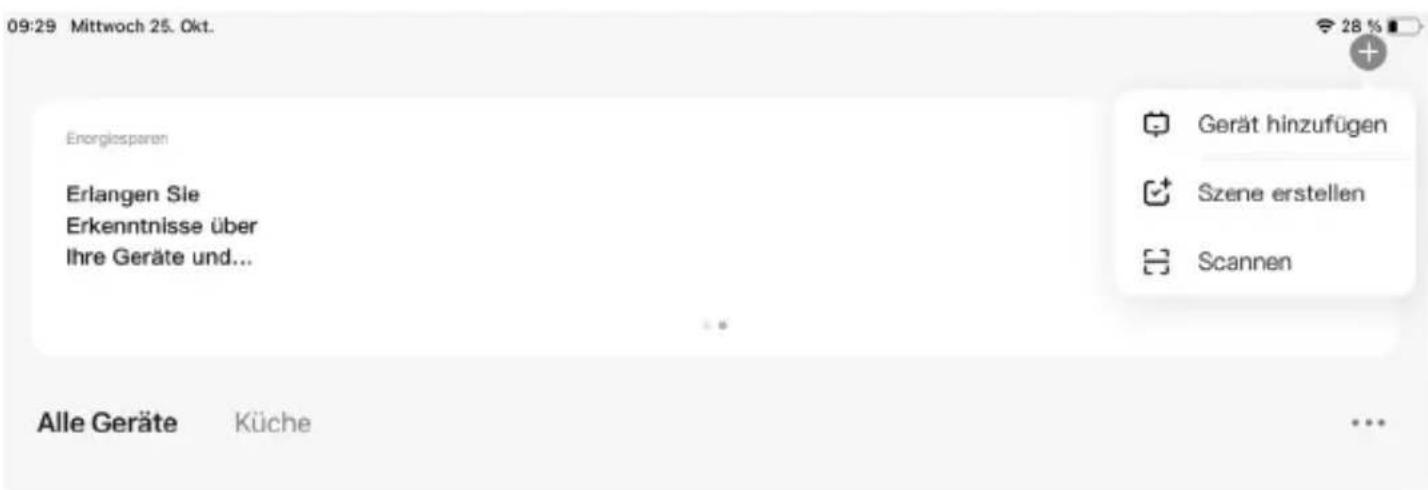

Melden Sie sich in der App an oder registrieren sich gegebenenfalls. Im Hauptmenü konnen Sie nun über das, ^+ -Symbol ein neues Gerät hinzufugen.

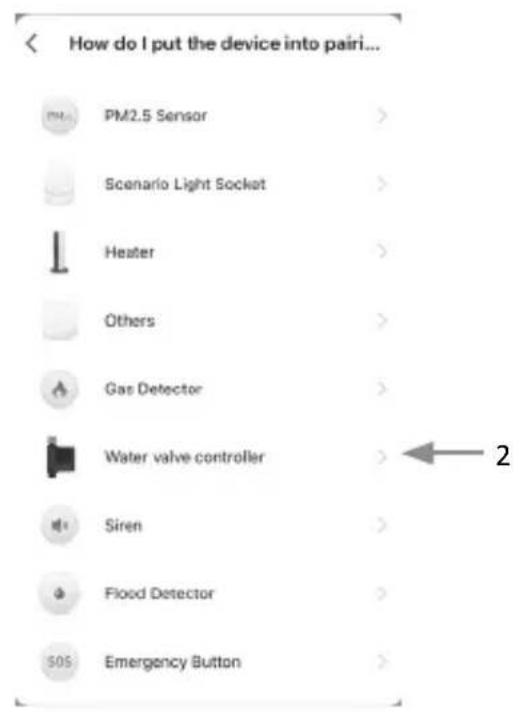

Wahlen Sie damit im Anschluss die richtige Kategorie aus (Wasserventilsteuerung Wi-Fi).

Setzen Sie die Steckdose in den Kopplungsmodus. Drücken Sie die HUB-Taste (ON/OFF) auf der Steckdose 6 Sekunden lang, bis das blaue Licht langsam blinkt.

Nun geben Sie ihre WLAN-Daten in der App ein. Im Anschluss müssen Sie sich mit dem Hotspot der Steckdose verbinden.

Danach verbindet sich die App mit der Steckdose. Sobald der Vorgang abgeschlossen ist, zeigt die App an, dass das Gerät erfolgreich hinzugeführst wurde.

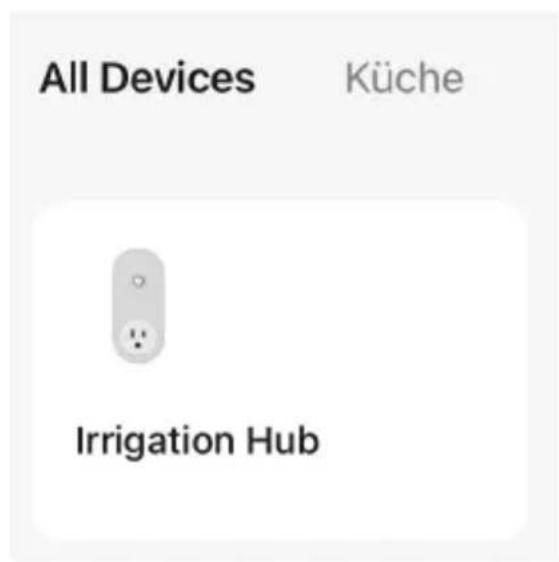

Um nun die Bewässerungssteuerung mit der App zu verbinden, wahren Sie die Steckdose in der App aus und drücken Sie im nachfolgenden Fenster auf „Manage added devices".

Anschließlich öffnet sich ein Menu, wo Sie die Bewässerungssteuerung verbinden können.

Tippen Sie auf „Add more devices" und fügen Sie die Bewässerungssteuerung ("Water valve controller") hinzu.

Aktivieren Sie das Pairing der Bewässerungssteuerung, indem Sie die ON/OFF-Taste auf dem Gerät für ca. 6 Sekunden, bis die Status-LED anfängt schnell zu blinken. Anschließend verbindet sich die Bewässerungssteuerung mit der Wifi-Verbindungssteckdose.

Hinweis: Für den Fall, dass Sie sowohl ein 2,4 GHz als auch ein 5 GHz-Netzwerk (oder weitere Gästenetzwerke) nutzen, deaktivieren Sieitte außer dem 2,4 GHz-Netzwerk zwischenheitlich alle Netze. Machen Sie这点 bar, da über das Netz die IP-Steckdose angesprochen und verbunden wird.

Gerät testen

Lassen Sie den Wasserhahn zugedreht.

1. Drücken Sie die ON/OFF-Taste der Bewässerungssteuerung. Mit einem "Klick"-Gerausch öffnet sich das Ventil im Inneren der Zeitschaltuhr für die manuelle Bewässerung. Drücken Sie nach ein paar Sekunden erneut auf den Knopf, das "Klicken" ertont erneut und das Ventil schließt sich.
2. Drehen Sie den Wasserhahn ein weniger auf, drücken Sie die ON/OFF-Taste der Bewässerungssteuerung, um zu prufen, ob das Wasser wie erwartet ausfliebt oder sich abscheltet. Wenn ja, arbeitet das Gerät ordnungsgemäß. Wenn Sie sich nicht sicher sind, wiederholen Sieitte die oben genannten Schritte mehrmals.
3. Der Test ist beendet,itte lessen Sie den Wasserhahn voll aufgedreht!

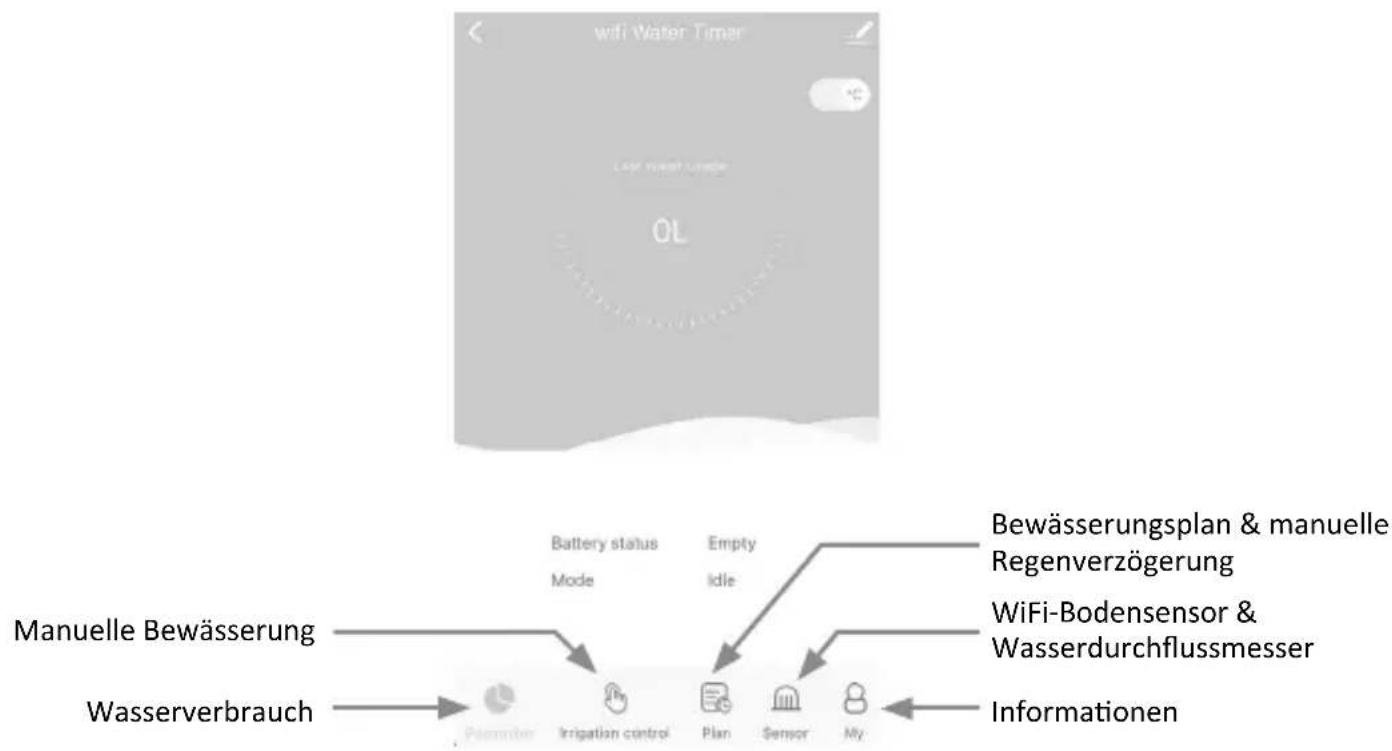

8. Erweiterte Einstellungen der App

Um die erweiterten Funktionen des Gerätes zu verwenden, wie zum Beispiel die Zeitplan- oder Zyklusfunktion, ist es notwendig, im Menu auf das Symbol der verbundenen Wasserventilsteuerung zu drücken. Es erscheint ein erweitertes Einstellungsmenu:

Manuelle Bewässerung:

Dauer der manuellen Bewässerung

Bewegen Sie den hohlen grünen Kreis auf dem Einstellrad, um die gewünschte manuelle Bewässerungsdauer (0~60min) einzustellen.

Manuelle Bewässerung Dauer

Antippen zum Starten/Stoppen der Bewässerung

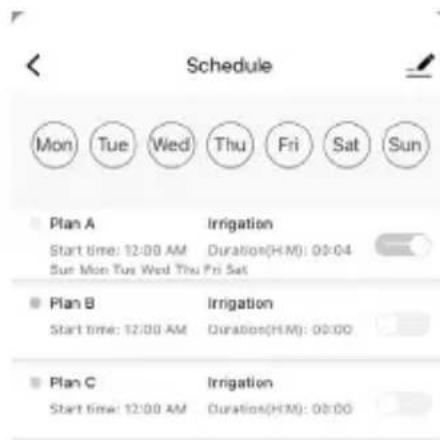

Bewässerungsplan & manuelle Regenverzögerung:

Bewässerungstag der Woch

Jeder Plan hat eine bestimmte Farbpunktierung. Die Punktierung in einer bestimmen Farbe am Wochentag zeigt an, dass es einen entsprechenden Bewässerungsplan für diesen Tag gibt.

Plan A/ Plan B/ Plan C

Der WiFi-Timer kann 3 verschiedene Bewässerungspläne pro Tag einstellen. jeder Bewässerungsplan kann mit entsprechlicher Startzeit, Dauer und Bewässerungstag (Häufigkeit) eingestellt werden. Drücken Sie den Schalter des Bewässerungsplans, umihn ein- oder auszuschalten.

Manuelle Regenverzogerung

Die Regenverzögerung gilt für Regentage oder andere Wetterbedingungen, die eine hohe Bodenfeuchtigkeit verursichen. Während der Regenverzögerung unterbricht die Zeitschaltuhr die Bewässerung. Nach Ablauf der Regenverzögerung wird die Zeitschaltuhr gemäß dem nachsten Bewässerungsplan ausgeführrt. Die Zeitschaltuhr kann eine Regenverzögerung von 24/48/72 Stunden einstellen.

Bewässerungsplan einstellen

1. Tippen Sie auf Plan A/Plan B/Plan C
2. Jeder Bewässerungsplan hat zwei Bewässerungsmodi: Irrigation (Bewässerungsmodus) und Mist (Nebel-Modus).

These beiten Modi beziehen sich nicht auf den Unterschied in der Wasserausgabe der Zeitschaltuhr, sondern auf die entsprechlichen Einstellungen der Bewässerungsfrequency und -dauer.

Irrigation (Bewässerungsmodus): Bewässerung in längeren Abständen

Mist (Nebel-Modus): Bewässerung in kürzeren Abständen

Wasserdurchflussmesser

Bewässerungstag der WOche

Die Bewässerungssterung hat einen eingebauten Wasserdurchflussmesser. Er zeigt Ohnen den tätiglichen Wasserverbrauch der letzten Tage an und hilft Ohnen, den tätiglichen Wasserverbrauch zu quantifizieren und Wasser zu sparen.

9. Installation am Wasseranschluss

Schlieben Sie den Bewässerungsgemputer an einen Wasserhahn an. Benutzen Sie falls nötig PTFE-Dichband um das Gewinde des Wasserhahns.

Sie konnen nun Geräte Ihrer Wahl an dem Schlauchanschluss betreiben.

10. WiFi-Steckdose

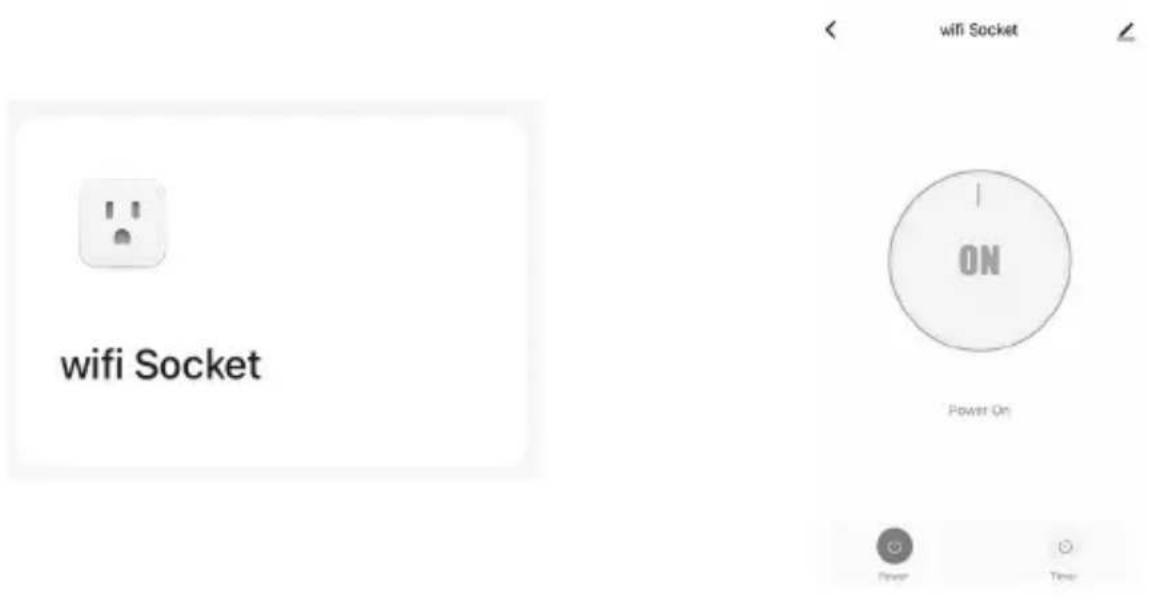

Stromausgang manuell Ein/Ausschalten

1. Tippen Sie auf die Schaltfläche "WiFi Socket" in der liste aller Geräte auf dem APP-Startbildschirm
2. Tippen Sie auf Power, um die WiFi-Steckdose ein- oder auszuschalten.

Hinweis: Nur wenn die Bewässerungssteuerung erfolgreich mit der WiFi-Steckdose gekoppelt ist, kann die WiFi-Steckdose der App hinzugeführst werden.

Einschalten/Ausschalten nach Zeitplan

1. Öffnen Sie auf das Menu der Timerfunktion der WiFi-Steckdose.
2. Tippen Sie auf "Add Shedule", um einen Zeitplan für die WiFi-Steckdose einzurichten.
3. Stellen Sie die gewünschte Schaltzeit ein.
4. Tippen Sie auf Wiederholen, um auszuwahlen, an welchen Wochentagen die Steckdose umgeschaltet werden soll.
5. Tippen Sie auf Notiz, um eine benutzerdefinierte Beschreibung zu Ihr dem Zeitplan hinzuzufugen.
6. Schalten Sie den Schalter "Notification" um, um Benachrichtigungen zu erhalten, wenn der Zeitplan ausgelost wird.
7. Tippen Sie auf Save, um ihren Zeitplan festzulegen, oder beenden Sie den Vorgang ohne zu speichern.
8. Der Zeitplan fur die WiFi-Steckdose wird auf dem vorherigen Bildschirm Zeitplan hinzufugen angezeigt.

11. Geräte zurücksetzen

Um die Geräte zurückzusetzen, gehen Sieitte wie folgt vor:

WiFi-Steckdose

• Drücken und halten Sie die HUB-Taste (ON/OFF).itte lessen Sie die Taste bis zum Ende nicht los.
• Stecken Sie den Hub ein und warten Sie, bis das BLAUE Licht aufleucht (halten Sie die Taste weiterhin gedrückt).
• Halten Sie den Knopf weiter gedrückt. Warten Sie, bis die BLAUE LED für eine Sekunden leuchtet und dann Schnell blinkt, dann ist das Gerät wieder im Pairing-Modus.

Bewässerungssteuerung

• Entnehmen Sie alle Batterien aus dem Batteriefach.
• Legen Sie nach 10 Sekunden 4 frische AA 1,5V-Batterien in das Batteriefach der Bewässerungssteuerung ein.
• Halten Sie beim Einlagen der Batterien die ON/OFF-Taste an der Bewässerungssteuerung gedrückt, ohne die Taste loszulassen, bis die LED-Anzeige schnell blinkt (2 Mal pro Sekunde).

12. Fehlerbehebung

Fehler	Mögliche Ursache Mögliche Lösung
Das Ventil kann nicht ein-/ausgeschaltitet werden	Schwache BatterieVerunreinigungen im WasserzulaufInstabiles Netz oder verzögereteReaktion	Frische Batterien auswechselnReinigen Sie den Filteranschlussregelmäßig von Verunreinigungen, um Störungen im Betrieb zu vermeidenWarten Sie eine Weile und versuchen Siees erneut
Ungenauer Wasser-durchflussmesser	Ungenaue Statistiken aufgrund des geneigten Montagewinkel.Niedriger oder unregelmäßiger Wasserdruck aus dem Wasserhahn	Die Bewässerungsuhr muss senkrecht zum Boden installiert werden, und es wirdempfohlen, sie nicht in einem Winkel zuinstallieren, um die Wasserzahlung nichtzu beeinträchtigenNormale Fehlerwerte für Wasserzahlungen ±5%
Zeitplan nicht richtig ausgeführrt	Verunreinigungen im Wasserzu-lauffilterParameter für Niederschlagsver-zogerung sind eingestellt.Im Zustand niedriger Leistunggeht die Zeitschaltuhr in einenSchutzzustand niedriger Leistungüber und führt den Zeitplan nichtaus.Bewässerungsdufer/Periode istnicht mit Parametern eingestellt	Verunreinigungen im Zulauf mösenregelmäßig beseitigt werden, damit sie nicht verstopfen und das Bewässerungs-sprogramm stärenPrufen Sie, ob der Parameter Regenver-zogerung eingestellt istErsetzen Sie frische BatterienPrufen Sie, ob die Bewässerungsduauer/der Zeitraum nicht mit Parameterneingestellt ist (Hinweis 12H/24H)

Bei Temperatures unter dem Gefrierpunkt sollte der Wasser Durchflussmesser aus dem Wasserhahn entfernt und in einem Raum gelagert werden, um möglich Gefrierschäden zu vermeiden.

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigten können.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stöß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sieitte die nationalen Bestimmungen und Beschrankungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschreiben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

14. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile,müssen ge-trennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an darauf eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sichitte an ihre lokale Stadt- oder Gemeindeverwaltung.

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgenden hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich ver pflicht tet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthalt mehr als 0,004 Masseprozent Blei, Cd = Batterie enthalt mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthalt mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 306614 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, oder unter folgender Internetadresse: https://model.ganziinfach.de/306614

Wohlenbergstraße 16·30179 Hannover, DE

V1.0
