306614 - Programmatore irrigazione Brandson - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 306614 Brandson in formato PDF.
| Tipo di prodotto | Programmatore per irrigazione WiFi |
| Marca | Brandson |
| Modello | 306614 |
| Alimentazione | 4 pile AA 1,5 V + presa di rete 100-240 V AC, 50 Hz |
| Connettività | WiFi 2,4 GHz (banda 2412-2472 MHz) e collegamento radio 433,92 MHz |
| Indice di protezione | IP54 |
| Pressione di servizio | 0,5 – 8 bar (7,25 – 116 PSI) |
| Temperatura di utilizzo | 3 °C a 50 °C (37 °F a 122 °F) |
| Tipo di raccordo | Raccordo di rubinetto standard 3/4" |
| Applicazione mobile | Smart Life (iOS e Android) |
| Programmazione | Fino a 3 piani di irrigazione (A, B, C) al giorno |
| Modalità di irrigazione | Irrigazione (innaffiatura) e Mist (nebbia) |
| Funzione ritardo pioggia | 24 / 48 / 72 ore |
| Flussometro integrato | Sì, monitoraggio del consumo di acqua quotidiano |
| Irrigazione manuale | Durata regolabile da 0 a 60 minuti |
| Potenza di emissione massima (EIRP) | 3,09 dBm (controllore) / 18,05 dBm (presa WiFi) |
| Reset | Pulsante ON/OFF tenuto premuto 6 s per l'abbinamento; rimuovere pile + pulsante tenuto premuto per reset |
| Protezione antigelo | Rimuovere e conservare all'interno in caso di gelo |
| Contenuto della confezione | Controllore di irrigazione, presa WiFi, manuale di istruzioni |
| Peso e dimensioni | Non comunicato (stima: circa 300 g, 12 x 8 x 8 cm) |
| Manutenzione e pulizia | Pulire regolarmente il filtro di ingresso dell'acqua; non utilizzare prodotti aggressivi |
| Sicurezza | Utilizzo solo interno per la presa; non aprire il dispositivo; rispettare le istruzioni sulla temperatura |
| Parti di ricambio e riparabilità | Nessuna parte di ricambio disponibile; riparazione esclusivamente dal produttore |
| Informazioni generali | Garanzia annullata in caso di modifica; dichiarazione di conformità disponibile online |
Domande frequenti - 306614 Brandson
Domande degli utenti su 306614 Brandson
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Programmatore irrigazione in formato PDF gratuitamente! Trova il tuo manuale 306614 - Brandson e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 306614 del marchio Brandson.
MANUALE UTENTE 306614 Brandson
ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per quello prodotto sono disponibili sulla nostra homepage.
Grazie per aver acquistato un prodotto Brandon. Si prega di leggere attendamente la segunte guida rapida per assicurarsi di utilizzato con piacere l'apparecchio acquistato.
1. Ambito di segna
- Controllo dell'irrigazione
- Presa di connessione WiFi
- Istruzioni per l'uso

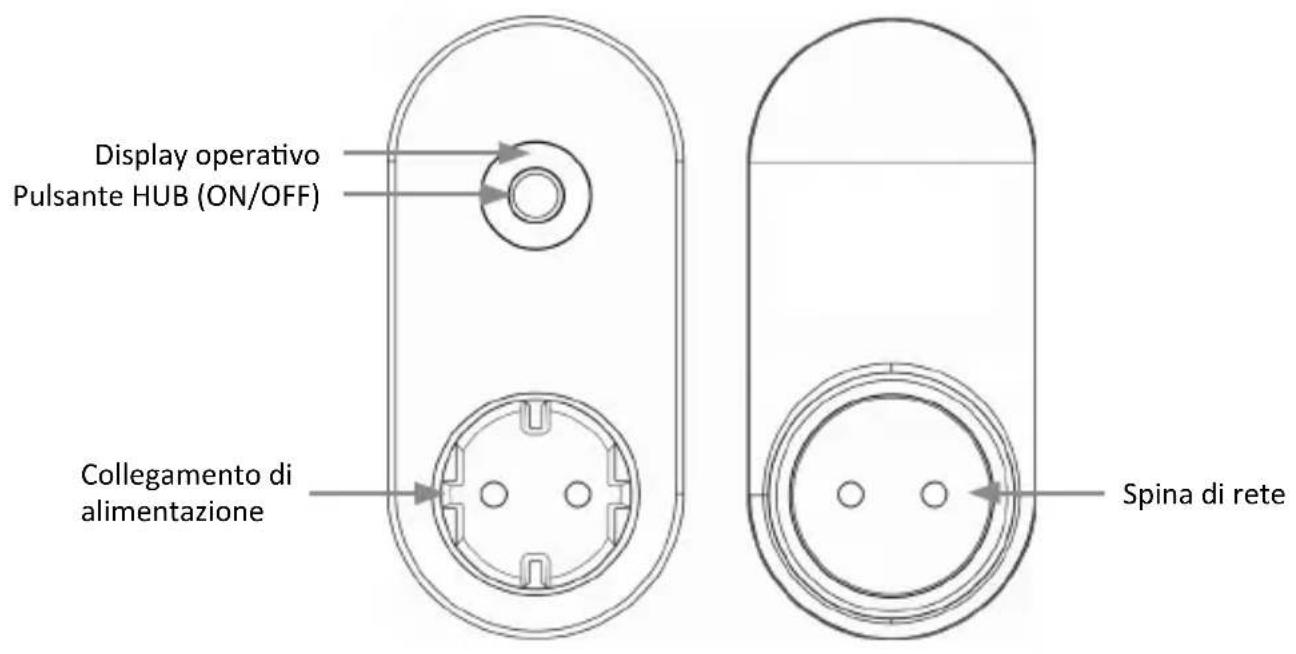

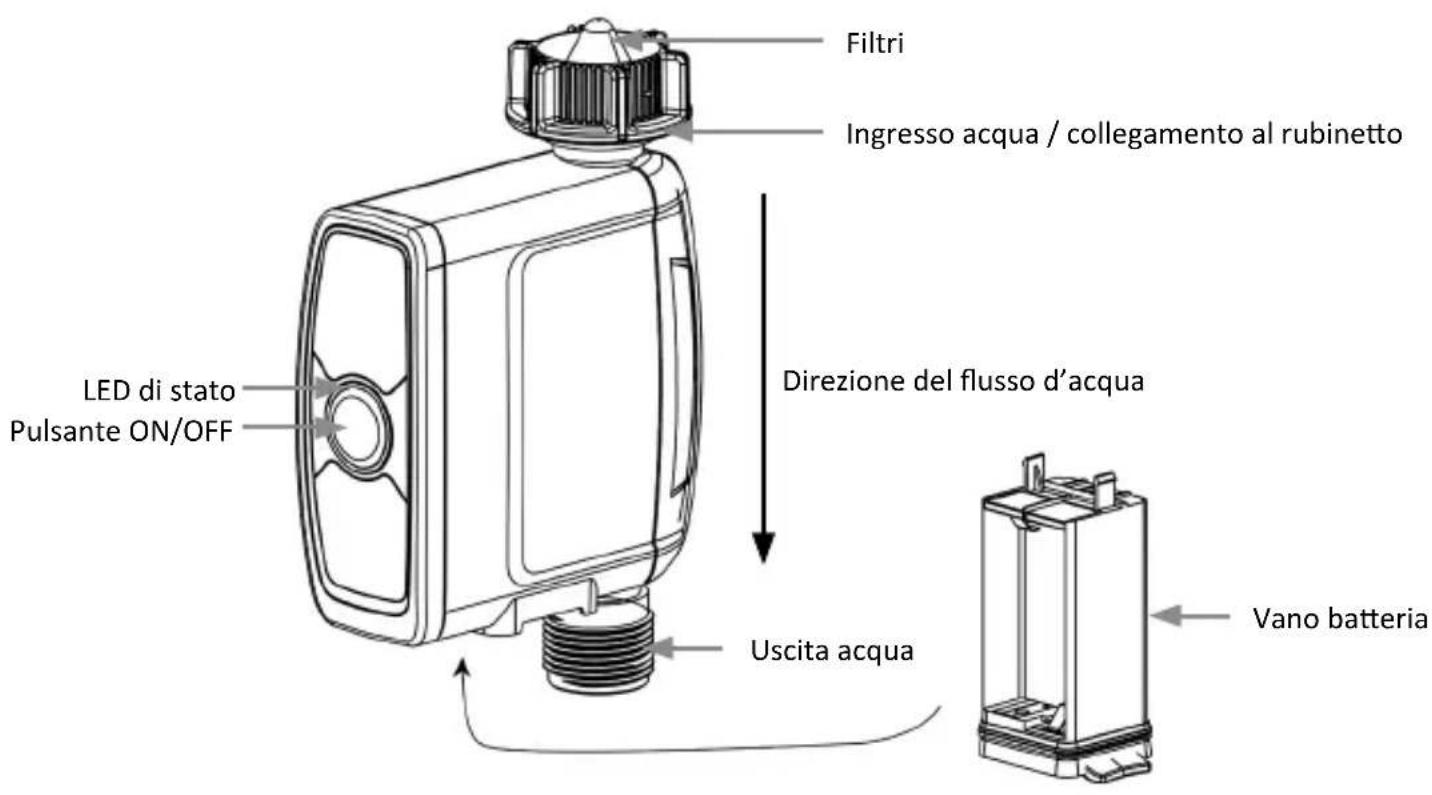

2. Dati tecnici e dettagli del prodotto
| Classe di protezione dall'acqua | IP54 |
| Temperatura ambiente 3°C - 50°C (37°F - 122°F) | |
| Pressione di lavoro 0,5 - 8 bar (7,25-116 PSI) | |
| Gamma di frequenza 433,05 - 434,79 MHz | |
| Potenza di trasmissione massima (EIRP) 3,09 dBm | |
| Tipo di batteria | 4 batterie AA da 1,5 V |
| Adatto per | Connessioni a rubinetto standard da 3/4 |
| Temperatura ambiente 3°C - 40°C (37°F - 104°F) | |
| tensione d'ingresso 100-240V AC 50Hz | |
| carico massimo 10(1)A / 2300W μ | |
| Gamma di frequenza 433,92 MHz; 2412-2472 MHz | |
| Potenza di trasmissione massima (EIRP) 18,05dBm |
La presa è destinata esclusivamente all'uso interno.
Utilizzabile solo con WiFi a 2,4Ghz. Se il router è un router dual-band, abilitare la banda WiFi 2,4Ghz e assegnar-le un nome diverso da quello della banda WiFi 5Ghz.
- Importanti istruzioni di sicurezza per questo dispositorio
Attenzione! L'aggiornamento del software può modificare la funzionalità e l'applicazione del dispositivo!
Attenzione!
-
Non collocate il disposativo in una cassetta per valvole interrata o in una posizione in cui il segnale WIFI venga ostacolato.
-
Informazioni aggintive per quello dispositivo
-
Se si prevedono temperature inferiori allo zero, il timer deve essere molto dal rubinetto e conservato al chiuso per evitare possibili danni da gelo.
-
Non mischiare batterie alcaline, standard (carbone-zinco) o ricaricabili (nichel-cadmio). Le batterie usate o scariche devono essere rimosse dall'apparecchio e smaltite correttamente.
-
Messa in servizio
Estrarre il dispositivo alla confeseione e rimuovere tutto il materiale di imballaggio. Rimuovere il vano batterie alla centralina di irrigazione e inseire 4 batterie AA. Assicurarsi che la polarità dei contatti sa corretta. Quindi reinserire saldamente il vano batterie nel Computer per irrigazione. Collegare la presa di connessione a una presa correttamente collegata.
7. Impostazione tramite l'app
Aprière l'app store del dispositivo mobile (ad es. smartphone o tablet) con cui si desidera controllare il dispositivo. Cercare l'applicazione „Smart Life" nell'app store e installarla.
In alternatively, è possible trovare l'app utilizzato il seguente codice QR:
Accedere all'applicazione o registrarsi, se necessario.

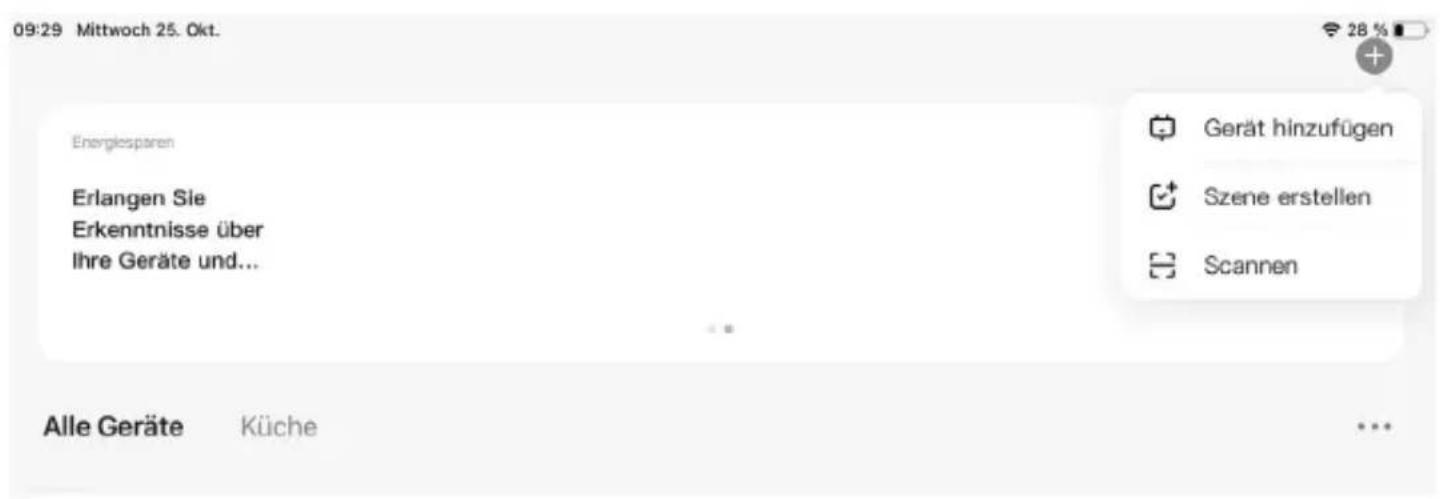

Ora è possibile aggungere un nuovo dispositivo nel menu principale utilizzato il symbolo „+".

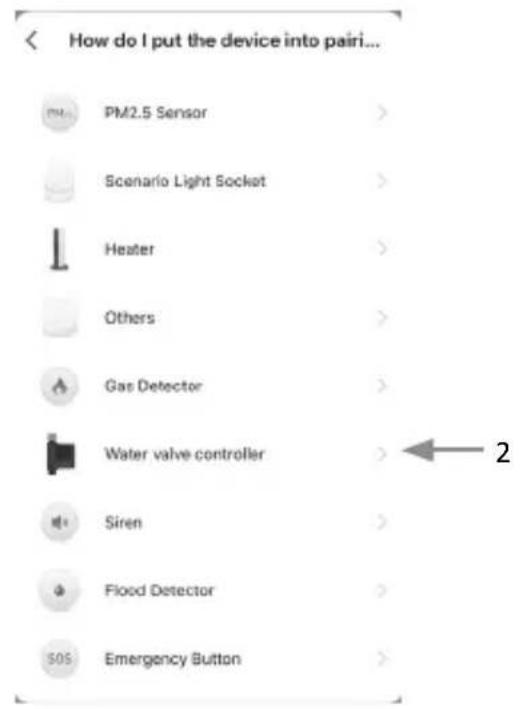

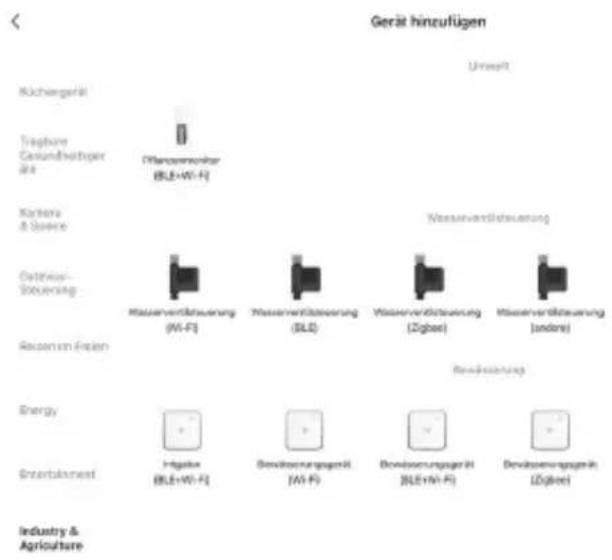

Quindi selezionare la categoria corretta (controllo della valvola dell'acqua Wi-Fi).
Impostare la presa in modalità di accoppiamento. Premere il pulsante HUB (ON/OFF) sulla presa per 6 secondi finché la luce blu non lampeggia lentamente.
Inserire i dati Wi-Fi nell'app. è quindi necessario connettersi all'hotspot sulla presa.
L'applicazione si connette quando alla presa. Al termine del processo, l'applicazione indica che il dispositivo è stato aggiunto con successo.

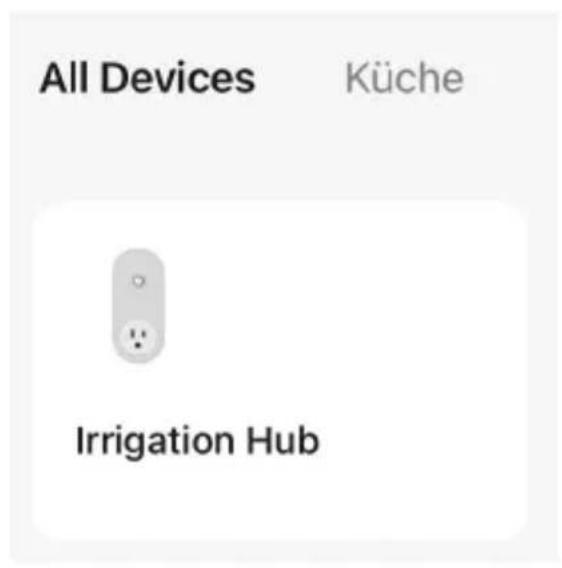

Per collegare il programmatore di irrigazione all'app, selezionare la presa nell'app e fare cli sc su „Gestisci dispositivi aggiunti“ nella finestra seguente.
Si aprira un menu in cui è possible collegare il programmatore della valvola dell'acqua.
Toccate „Aggiungiiali dispositivi“ e aggiungete il programmatore di irrigazione („Programmatore della valvola dell'acqua“).
Attivare l'accoppiamento del programmatore d'irrigazione premendo il pulsante ON/OFF sul disposativo per circa 6 secondi, finché il LED di stato non inizia a lampeggiare rapidamente. Il programmatore di irrigazione si collega quando alla presa di connessione Wifi.
Note: se si utilizzato sua una rete a 2,4 GHz che una a 5 GHz (o altri reti guest), disattivare nel fratto delle reti tranne quella a 2,4 GHz. Rendere visible quello dato, in quanto la presa IP è indirizzata e connessatramite la rete.
Dispositivo di prova
Lasciare il rubinetto chiuso.
- Premere il pulsante ON/OFF sul dato di irrigazione. La valvola all'interno del timer per l'irrigazione manuale si保税e con un "clic". Dopo quale secondo, premete di nuovo il pulsante, il "clic" sua di nuovo e la valvola si chiude.
- Aprire leggermente il rubinetto, preme il pulsante ON/OFF del programmatore di irrigazione per verificare se l'acqua esce come previsto o se si spegne. In caso affermativo, l'apparechio funziona correttamente. Se non si è sicuri, ripetere più volte le operazioni sulla descrirente.
- Il test è terminato, lasciare il rubinetto completamente aperto!
8. Impostazioni avanzate dell'app
Perutilizzarele funzioni avanzate dell'apparecchio,come la funzione di programmazione o di ciclo,è necessario premere il symbolo del commando della valvola dell'acqua collegata nel menu.

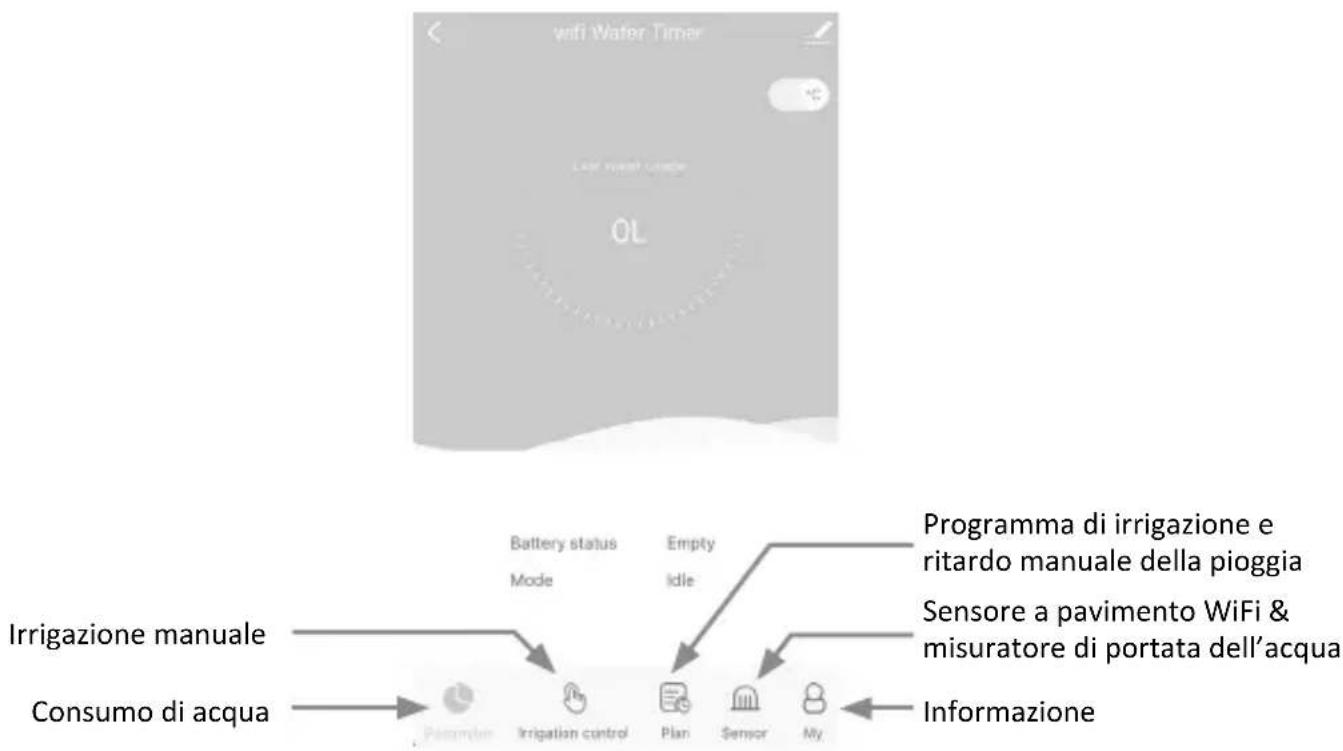

Viene visualizzato un menu di impostazioni esteso:
Irrigazione manuale:
Durata dell'irrigazione manuale
Spostare il cerchio verde cavo sul quadrante per impostare il tempo di irrigazione manuale desiderato (0~60min).
Irrigazione manuale Durata
Toccare per avviare/arrestare l'irrigazione
Programma di irrigazione e ritardo manuale della pioggia:
Giorno di irrigazione della settimana
Ogni programma ha una puntinatura di colore specifico. I puntini di un colore specifico sul giorno della settimana indicano che c'è un programma di irrigazione corrispondente per quel giorno.
Piano A / Piano B / Piano C
Il timer WiFi può impostare 3 diversi programmi di irrigazione al giorno. Ogni programma di irrigazione può essere impostato con un orario di inizio, una durata e un giorno di irrigazione (frequenza) diversi. Premere l'interruttore del programma di irrigazione per attivarlo o disattivarlo.
Ritardo manuale per la pioggia
Il ritardo pioggia si applica ai giorni di pioggia o ad altre condizioni atmospheriche che causano un'elevata umidità del suolo. Durante il ritardo pioggia, il timer interrompe l'irrigazione. Al termine del ritardo pioggia, il timer funziona secondo il programma di irrigazione successivo. Il timer può impostare un ritardo pioggia di 24/48/72 ore.
Impostare il programma di irrigazione
- Toccare Piano A/Piano B/Piano C
- Ogni programma di irrigazione preve de due modalità: Irrigazione (modalità di irrigazione) e Nebulizzazioni (modalità di nebulizzazione).
Queste due modalità non si riferisce alla differenza di erogazione dell'acqua del timer, ma alle diverse impostazioni della frequenza e della durata dell'irrigazione.
Irrigazione (modalità di irrigazione): Irrigazione a intervalli più lunghi
Nebbia (modalità nebulizzazione): Irrigazione a intervalli più brevi
Misuratore di portata dell'acqua
Giorno di irrigazione della settimana
Lo starter di irrigazione è dotato di un misuratore di portata d'acqua incorp Dorato. Mostra il consumo giornaliero di acqua degli ultimi giorni e aiuta a quantificare il consumo giornaliero di acqua e a risparmiare acqua.
9. Installazione sull'attacco dell'acqua
Collegare il computer dell'acqua a un rubinetto. Se necessario, utilizzato del nastro sigillante in PTFE intorno alla filettatura del rubinetto.
A Anything puto e possibl e utilizzare i dispositivi di propria scelta sul tubo di collegamento.

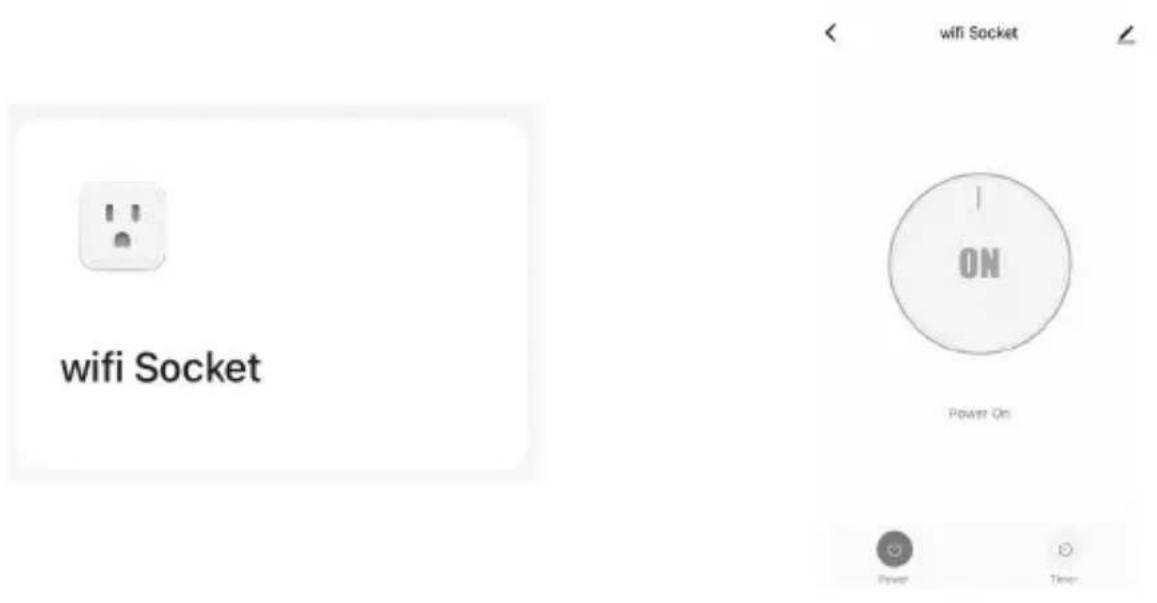

10. Presa WiFi
Attivare/disattivare manualmente l'uscita di corrente
- Toccare il pulsante "Presa WiFi" nell'elenco di tutti i dispositivi della schermata iniziale dell'APP.
- Toccare Alimentazione per attivare o disattivare la presa WiFi.
Note: la presa WiFi può essere aggiunta all'app solo se il programmatore di irrigazione è stato accoppiato con successo alla presa WiFi.

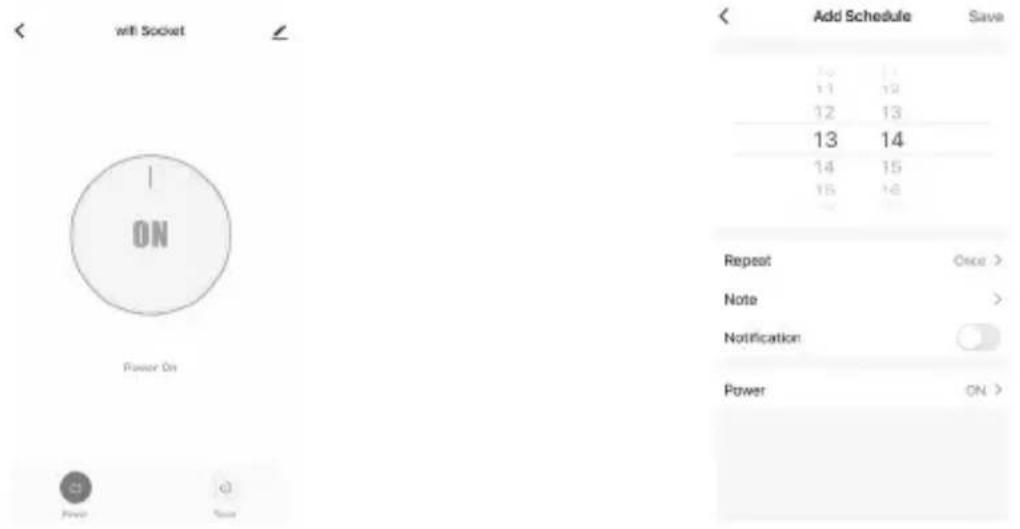

Accensione/spegnimento in base al programma
- Aprire il menu della funzione timer della presa WiFi.
- Toccare "Aggiungi programma" per impostare un programma per la presa WiFi.
- Impostare l'orario di accensione desiderato.
- Toccare Ripeti per selezionare i giorni della settimana in cui la presa deve essere attivata.
- Toccare Notifica per aggungere una descrizione personalizzata alla pianificazione.
- Attivare l'interruttore Notifica per ricevere le notifiche quando la pianificazione viene arrivata.
- Toccare Salva per impostare la programmazione o uscire alla salvare.
- La pianificazione per la presa WiFi sare visualizzata nella schermata precedente Aggiungi pianificazione.
11.Dispositivi di reset
Perresettareidispositivi,procederecome segue:
Presa WiFi
- Tenere premuto il pulsante HUB (ON/OFF). Non rilasciare il pulsante fino alla fine.
Collegare I'hub e attendere che si accenda la luce BLU (continuare a tenere premuto il pulsante). - Continuare a tenere premuto il pulsante. Attendere che il LED BLU si accenda per alcuni secondi e poi lampeggi rapidamente, quindi il dispositivo è di nuovo in modalità di accoppiamento.
Controllodellirigazione
- Rimuovere tutte le batterie dal vano batterie.
- Dopo 10 secondi, inserire 4 batterie fresche AA da 1,5 V nel vano batterie dell'irrigatore.
- Quando si insertisce on le batterie, tenere premuto il pulsante ON/OFF del programmatore sulla rilasciarlo finché il display a LED non lampeggia rapidamente (2 volte al secondo).
12. Risoluzione dei problemi
| Errore | Possibile causa Possibile soluzione | |
| La valvola non più es-sere attivata/disattivata | · Batteria debole · Contaminazione nell'ingresso dell'acqua · Rete instabile o reazione ridartata | · Sostituire le batterie fresche · Pulire regolarmente il filtrato di collega-mento per rimuovere le impurità, al fine di evitare malfunzionamenti durante il funzionamento. · Attendere un po' e riprovare |
| Misuratore di portata dell'acqua impreciso | · Statistiche imprecise a causa dell'an-golo di montaggio inclinato. · Pressione dell'acqua Bassa o irrego-lare dal rubinetto | · Il Water Timer deve essere installato perpendicularamente al terreno e si raccomanda di non installarlo ad angolo per non interferire con la misurazione dell'acqua. · Valori di erreore normali per la misurazione dell'acqua ±5%. |
| Programma non ese-guito correttamente | · Contaminazione nel filtro di ingressso dell'acqua. · Sono stati impostati i parametri per il ritardo di precipitazione. · Nello stato di bassa potenza, il timer passa allo stato di protezione da bassa potenza e non esegue il programma. · La durata/il periodo di irrigazione non è impostato con i parametri | · Le impurità presenti nell'ingresso de-vono essere rimosse regolarmente per evitare che si intasino e interrompano il programma di irrigazione. · Controllare se il parametro ritardo pioggia è impostato · Sostituire le batterie fresche · Controllare se la durata/il periodo di irri-gazione non è impostato con i parametri (nota 12H/24H) |
13. Istruzioni di sicurezza ed esclusione di responsabilità
A temperature inferiori allo zero, il misuratore di portata dell'acqua deve essere rimioso dal rubinetto e conservato al chiuso per evitare possibili danni da congelamento.
Non tentare mai di aprire l'apparecchio per effettuire riparazioni o modifiche. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per l'uso all'aperto; utilizzarlo solo in condizioni di asciutto. Proteggerlo da umidità elevata, acqua e neve. Tenere l'apparecchio lontano da temperature elevate.
Non esporre l'apparecchio a sbalzi di temperatura o a forti vibrazioni per non danneggiare i componenti elettronici.
Controllare che l'apparecchio non sia danneggiato prima dell'uso. L'apparecchio non deve essere utilizzato se è stato urtato o danneggiato in altri modo.
Osservare le norme e le restrizioni nazionali. Non utilizzato l'apparecchio per scopi diversi da quelli descritti nelle istruzioni. Questo prodotto non è un giocattolo. Tenetelo fuori alla portata dei bambini o delle persone con problemi mentali. Qualsiasi riparazione o modifica del disposativo non effettuata dal fornitore originale invalida i diritti di garanzia. Il disposativo può essere utilizzato solo da personne che hanno letto e compreso le presenti istruzioni. Le specifiche del disposativo sono essere modificate nella preavviso.
14. Istruzioni per lo smaltimento
Secondo la direttiva europea WEEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. I loro componenti devono essere separati per il riciclaggio o lo smaltimento, poiché i componenti tossici e pericolosi sono causare danni duratori all'ambiente se smaltiti in modo non corretto. In qualità di consumatori, siete obligati, ai sensi della legge sulle apparetchiature elettriche ed elettroniche (ElektroG), a restituire Gratisamente le apparetchiature elettriche ed elettroniche a fine vita al produttore, al punto vendita o ai centri di raccolta pubblici istituiti a tale scopo. I dettagli sono regolati dalle rispettive leggi statali. Il symbolo sul prodotto, sulle istruzioni per l'uso e/o sull'imballaggio fa riferimento a queste norme. Separando, riciclando e smaltendo i vecchi apparetchi in quello modo, si da un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.
In relazione alla vendita di batterie o alla segna di dispositivi contenti batterie, il fornitore è tenuto a informare il cliente di quanto segue:
Il cliente è obbligato per legge a restituire le batterie usate come utente finale. Il cliente può restituireattività al magazzino di spedizione del fornitore (indirizzo di spedizione) le batterie usate che il fornitore trasporto o ha trasportato come batterie nuove. I symboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% di piombo in massa, Cd = la batteria contiene più dello 0,002% di cadmium in massa, Hg = la batteria contiene più dello 0,0005% di mercurio in massa.
Il simbolo della pattumiera barrata indica che la batteria non deve essere smaltita con i rifiuti domestici.
Direttiva RAEE: 2012/19/UE
Numero di registrar RAEE: DE 67896761
Con la presente, WD Plus GmbH dichiarare che il disposativo 306614 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva 2014/53/UE. La dichiarazione di conformità completa può essere richiesta a WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Germania, o al seguente indirizzo Internet: https://model.ganziinfach.de/306614
