MANUALE UTENTE 304258 Brandson

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di Brandon. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Centralina di irrigazione
- Connettore 1/2" per tubo flessibile
- Adattatore di collegamento 1/2"
- Istruzioni per l'uso

2. Dati tecnici

Tensione d'esercizio 3 V
Tipo di batterie 2 batterie AAA da 1,5V
Collegamenti	Attacco dell'acqua 3/4", (ingresso/senza adattatore)Scarico dell'acqua 3/4" (uscita/senza adattatore)
Dimensioni (A x L x P)	140 mm x 90 mm x 110 mm
Caratteristiche • Funzionamento manualeProgramma di irrigazione regolabile

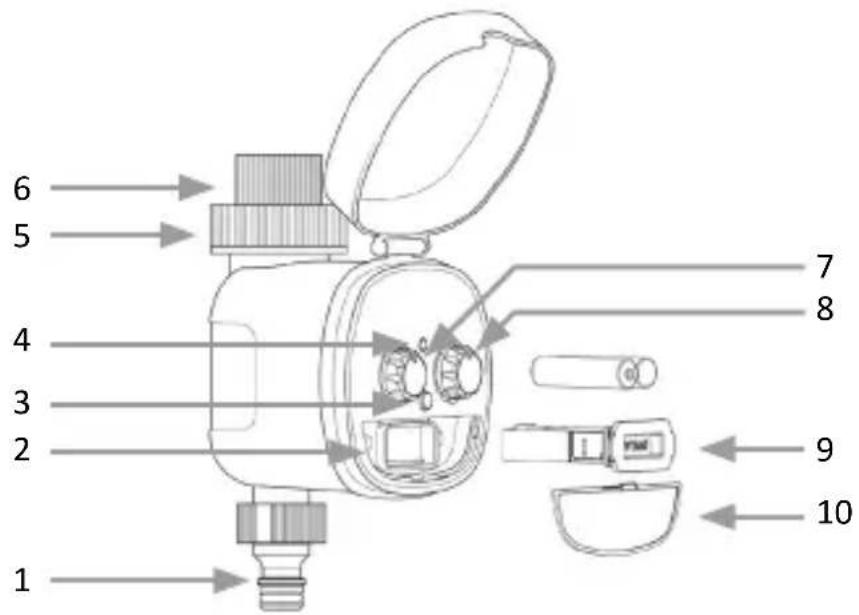

3. Dettagli del produtto

6 5 4 3 2 1 7 8 9 10

1 Connettore per tubo flessibile

2 Vano batterie

3 Tasto Delay

4 Indicatore LED, si accende ogni 4 secondi

5 Adattatore di collegamento 1” (per utilizzarlo rimuovere l’adattatore 3/4”)

6 Adattatore di collegamento 3/4”

7 Frequenza, intervallo durante il quale deve essere irrigato da 1 ora a 1 settimana.

8 Durata, irrigazione 1-120 minuti

9 Vano batterie

10 Coperchio vano batterie

4. Sostituzione delle batterie

Non appena l'indicatore inizia a lampeggiare, il livello della batteria è troppo basso. Inserire 2 batterie da 1,5V (LR03/AAA). Reinserire di nuovo completamente il vano batterie e chiudere il coperchio.

Attenzione! Utilizzare solo batterie nuove. NON utilizzare mai batterie ricaricabili. Testare l'apparecchio, ruotando il tasto durata in posizione "ON". A quel punto, entro 10-15 secondi dovreste sentire il rumore del motore. Se non sentite il rumore, controllare se le batterie sono state inserite correttamente.

Prima del collegamento, impostare la durata in posizione "OFF".

5. Impostazione del programma

1. Determinate come volete irrigare. Le possibili combinazioni di cicli si trovano nelle immagini seguenti.
2. Impostate la frequenza (manopola sinistra) e la durata (manopola destra). Stabilite quanto spesso e quanto a lungo deve essere irrigato.

NOTA: la prima irrigazione inizia in ritardo con l'indicazione oraria che è stata impostata nella frequenza (Frequency). Attenzione! La frequenza dovrebbe essere sempre più lunga della durata. (Esempio: frequenza=1H, durata=90 minuti, è una impostazione invalida).

Esempio 1:

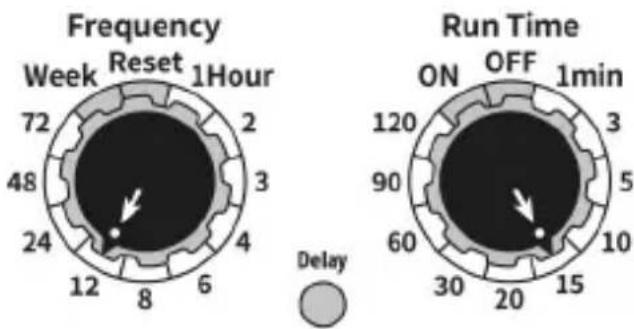

per irrigare 2 volte al giorno per 15 minuti impostare la frequenza su 12 e la durata su 15. La prima irrigazione inizia 12 ore dopo la regolazione delle manopole.

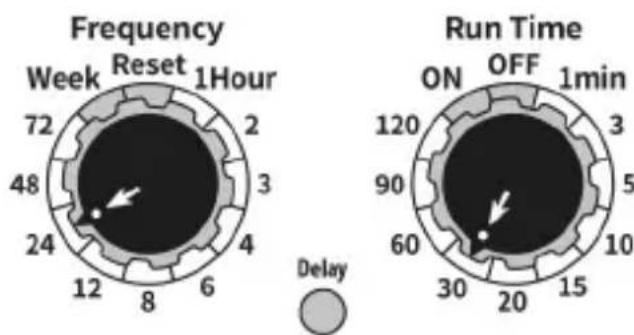

per irrigare 1 volta al giorno per 30 minuti impostare la frequenza su 24 e la durata su 30. La prima irrigazione inizia 24 ore dopo la regolazione delle manopole.

In caso di modifiche dalle impostazioni iniziali:

• attendere almeno 3 secondi fino a che il timer abbia riconosciuto le nuove impostazioni dopo ogni modifica. Ciò viene visualizzato mediante un lampeggiamento rapido della spia LED.
• Le modifiche alla frequenza e alla durata modificano il tempo d'avvio. Ciò vuol dire che è necessario ricalcolare l'orario della prossima irrigazione.

Funzione Delay

Con il tasto Delay è ritardare il punto d'avvio del ciclo. A tale proposito, premere il tasto centrale per ca. 3 secondi, fino a che si accendono permanentemente tutte le spie LED.

Premendo di nuovo il tasto centrale, è possibile ritardare il tempo d'avvio di 1 ora per ogni pressione.

Il tempo d'avvio può essere ritardato di massimo 23 ore.

Esempio 3:

l'orario attuale è ore 8:00, la vostra impostazione è frequenza=24 e durata=15. Ciò vuol dire che l'irrigazione viene attivata ogni 24 ore per 15 minuti. Cioè, l'irrigazi- one viene attivata ogni giorno alle ore 8:00. Se però preferite attivare il timer ogni giorno alle ore 10:00, è necessario ritardare il tempo di avvio di 2 ore.

A questo punto, premere il tasto Delay per ca. 3 secondi, fino a che si accendono permanentemente tutte le spie LED. Premere, infine, di nuovo 2 volte il tasto, per ritardare il timer di 2 ore. L'apparecchio avvia l'irrigazione con 2 ore di ritardo, alle ore 10:00 ogni 24 ore.

6. Funzionamento manuale

1. Per avviare l'irrigazione manuale, impostate la durata su ON.
2. Per terminare l'irrigazione manuale, impostate la durata su OFF.

Quando avete terminato con la modalità manuale, reimpostate la durata alle impostazioni desiderate.

7. Indicazioni di sicurezza aggiuntive

• Il timer è idrorepellente, ma NON a tenuta d'acqua. Il temporizzatore deve essere installato in superficie e in verticale rispetto al rubinetto d'acqua. Non immergere l'apparecchio in acqua.
• NON tirare il tubo flessibile quando è ancora collegato alla centralina di irrigazione, per evitare danni al temporizzatore.
• Questo timer è previsto solo per l'utilizzo all'aperto per gestire l'irrigazione.
• L'apparecchio non deve essere utilizzato per scopi industriali.
• La pressione dell'acqua d'esercizio è tra 0 bar e 8 bar (da 0 psi fino a 116 psi) Utilizzare solo acqua dolce e pulita e la temperatura dell'acqua deve essere oltre 1 °C e inferiore ai 60 °C.
• Durante l'uso nella stagione invernale o in presenza di gelo, proteggere il temporizzatore. Smontare l'apparecchio dal rubinetto d'acqua e far fuoriuscire tutta l'acqua. Rimuovere le batterie e conservare l'apparecchio e le batterie in casa.
• Mantenere il coperchio sempre chiuso per evitare penetrazione di acqua.
• Non usare più l'apparecchio se è caduto o se ha subito urti.
• Accertarsi che il filtro venga pulito regolarmente, soprattutto se presenta sporcizia.

8. Pulizia

Pulire regolarmente il filtro nel raccordo del rubinetto, per evitare blocchi del vostro computer di irrigazione.

9 Istruzioni di sicurezza ed esclusione di responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o modifiche. Evitare il contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è resistente al gelo. Conservare l'apparecchio al riparo dall'acqua e dal gelo in inverno. Tenere l'apparecchio lontano da temperature elevate. Non esporre l'apparecchio a sbalzi di temperatura o a forti vibrazioni, per non danneg-

giare le parti elettroniche. Controllare che l'apparecchio non sia danneggiato prima dell'uso. L'apparecchio non deve essere utilizzato se è stato urtato o danneggiato in altro modo. Osservare le norme e le restrizioni nazionali. Non utilizzare l'apparecchio per scopi diversi da quelli descritti nelle istruzioni. Questo prodotto non è un giocattolo. Tenetelo fuori dalla portata dei bambini o delle persone con problemi mentali. Qualsiasi riparazione o modifica del dispositivo non effettuata dal fornitore originale invalida la garanzia. Il prodotto può essere utilizzato solo da persone che abbiano letto e compreso le presenti istruzioni. Le specifiche del dispositivo possono essere modificate senza preavviso.

10 Istruzioni per lo smaltimento

In conformità alla direttiva europea WEEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. I loro componenti devono essere riciclati o smaltiti separatamente, poiché i componenti tossici e pericolosi possono causare danni duraturi all'ambiente se smaltiti in modo improprio. In qualità di consumatori, siete obbligati, ai sensi della legge sulle apparecchiature elettriche ed elettroniche (ElektroG), a restituire gratuitamente le apparecchiature elettriche ed elettroniche a fine vita al produttore, al punto vendita o ai centri di raccolta pubblici istituiti a tale scopo. I dettagli sono regolati dalle rispettive leggi statali. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sull'imballaggio fa riferimento a queste norme. Separando, riciclando e smaltendo i vecchi apparecchi in questo modo, si dà un importante contributo alla tutela dell'ambiente.

11. informazioni sullo smaltimento delle batterie

In relazione alla vendita di batterie o alla consegna di apparecchi contenenti batterie, il fornitore è tenuto a informare il cliente di quanto segue: Il cliente è obbligato per legge a restituire le batterie usate in quanto utente finale. Il cliente può restituire gratuitamente al magazzino di spedizione del fornitore (indirizzo di spedizione) le batterie usate che il fornitore trasporta o ha trasportato come batterie nuove. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% di piombo in massa, Cd = la batteria contiene più dello 0,002% di cadmio in massa, Hg = la batteria contiene più dello 0,0005% di mercurio in massa.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

CE

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 304258 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
