BEDIENUNGSANLEITUNG 304258 Brandson

BEWÄSSERUNGSSTEUERUNG WATERING CONTROL SYSTEM

Mod.-Nr.: 304258

Table of contents

1. Deutsch....3
2. English....10
3. Français....17
4. Italiano....24
5. Español....30

https://model.ganzeinfach.de/304258

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Bewässerungssteuerung
• 1/2" Steckanschluss für Schlauchverbinder
• 1/2" Anschlussadapter
- Kurzanleitung

2. Technische Daten

Betriebsspannung 3 V
Batterietyp 2 x 1,5V AAA Batterie
Anschlüsse	Wasseranschluss 3/4” (Eingang/ohne Adapter)Wasserauslass 3/4” (Ausgang/ohne Adapter)
Abmessungen (H x B x T) 140 mm x 90 mm x 110 mm
Features • Manueller Betrieb	Einstellbares Bewässerungsprogramm

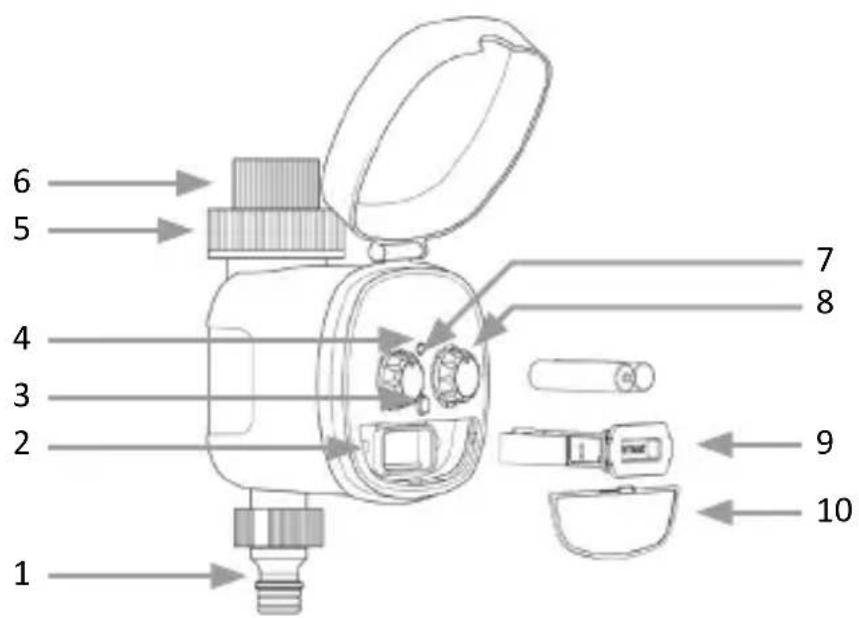

3. Produkt-Details

6 5 4 3 2 1 7 8 9 10

1 Steckanschluss für Schlauchverbindung

2 Batteriefach

3 Delay -Knopf

4 LED-Indikator, leuchtet alle 4 Sekunden

5 1” Anschlussadapter (zum Verwenden 3/4” Adapter entfernen)

6 3/4” Anschlussadapter

7 Frequenz, Interval in dem gewässert wird, von 1 Std. bis 1 Woche

8 Laufzeit, Bewässerung 1-120 Minuten

9 Batterieabteil

10 Batteriefach-Deckel

4. Batteriewechsel

Sobald die Anzeige anfängt zu blinken, ist der Batteriestand zu schwach. Öffnen Sie den Batteriefachdeckel und ziehen Sie das Batterieabteil heraus. Setzen Sie 2x (LR03/AAA) 1,5V-Batterien ein. Schieben Sie das Batterieabteil wieder vollständig rein und schließen Sie den Batteriefach-Deckel.

Achtung! Verwenden Sie nur frische Batterien. Verwenden Sie KEINE wiederaufladbaren Batterien. Testen Sie das Gerät, indem Sie den Laufzeit-Knopf auf die Position "ON" drehen. Sie sollten dann innerhalb von 10-15 Sekunden das Geräusch des Motors hören. Wenn Sie den Ton nicht hören, überprüfen Sie, ob die Batterien korrekt eingesetzt sind.

Stellen Sie die Laufzeit vor dem Anschließen auf Position "OFF".

5. Programm einstellen

1. Bestimmen Sie, wie Sie bewässern möchten. Mögliche Zykluskombinationen entnehmen Sie den nachfolgenden Bildern.

2. Stellen Sie die Frequenz (linkes Drehrad) und Laufzeit (rechtes Drehrad) ein. Bestimmen Sie, wie oft und wie lange bewässert werden soll.

HINWEIS: Die erste Bewässerung beginnt mit der Stundenanzahl, die bei der Häufigkeit (Frequency) eingestellt wurde, verzögert.

Achtung! Die Frequenz sollte immer länger als die Laufzeit sein.(Beispiel: Frequenz=1H, Laufzeit=90 Minuten, ist eine ungültige Einstellung).

4 Deutsch

Beispiel 1:

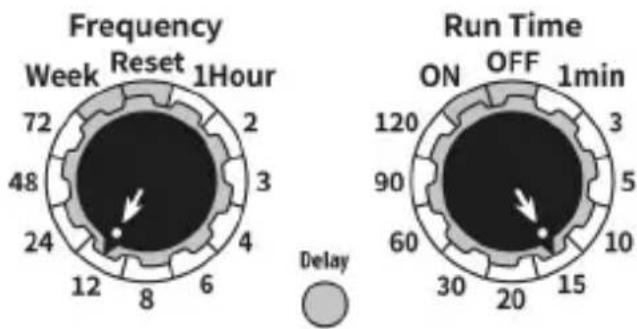

Um 2-mal täglich 15 Minuten lang zu bewässern, stellen Sie die Frequenz auf 12 und die Laufzeit auf 15. Die erste Bewässerung beginnt 12 Stunden nach dem Einstellen der Drehknöpfe.

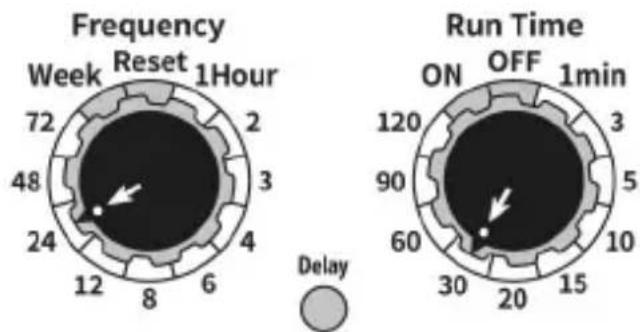

Um 1-mal am Tag 30 Minuten lang zu bewässern, stellen Sie Frequenz auf 24 und die Laufzeit auf 30. Die erste Bewässerung beginnt 24 Stunden nach dem Einstellen der Drehknöpfe.

Bei Änderungen nach den ursprünglichen Einstellungen:

• Warten Sie mindestens 3 Sekunden, bis der Timer die neue Einstellungen nach jeder Änderung erkannt hat. Dies wird durch ein schnelles Blinken der LED-Anzeige angezeigt.
• Veränderungen der Frequenz oder der Laufzeit ändern die alte Start-Zeit. Dies bedeutet, dass die nächste Bewässerungszeit neu berechnet wird.

Delay-Funktion

Mit der Delay-Funktion können Sie den Startzeitpunkt des Zyklus verzögern. Drücken Sie hierzu den mittleren Knopf für ca. 3 Sekunden, bis alle LED-Lichter dauerhaft eingeschaltet sind.

Durch ein erneutes Drücken der mittleren Taste kann nun die Startzeit um je 1 Std. pro Druck verzögert werden.

Die Startzeit kann maximal um 23 Std. verzögert werden.

Beispiel 3:

Die aktuelle Uhrzeit ist 8:00 Uhr, Ihre Einstellung ist Frequenz=24 und Laufzeit=15. Dies bedeutet, dass die Bewässerung alle 24 Stunden für 15 Minuten aktiviert wird. So wird die Bewässerung jeden Tag um 8:00 Uhr morgens aktiviert. Wenn Sie jedoch möchten, dass der Timer jeden Tag um 10:00 Uhr aktiviert wird, muss die Startzeit um 2 Stunden verzögert werden.

Drücken Sie nun den Delay-Knopf ca. 3 Sekunden lang drücken, bis die LED dauerhaft eingeschaltet ist. Drücken Sie anschließend erneut 2-mal die Taste, um den Timer 2 Stunden zu verzögern. Das Gerät beginnt dann mit 2 Stunden Verzögerung um 10:00 Uhr mit der Bewässerung alle 24 Stunden.

6. Manueller Betrieb

1. Um die manuelle Bewässerung zu starten, stellen Sie Laufzeit auf ON.
2. Um die manuelle Bewässerung zu beenden, stellen Sie Laufzeit auf OFF.

Wenn Sie mit dem manuellen Betrieb fertig sind, stellen Sie die Laufzeit wieder auf die gewünschten Einstellungen.

7. Zusätzliche Sicherheitshinweise

• Der Timer ist wasserbeständig, NICHT wasserdicht. Die Zeitschaltuhr muss oberirdisch und senkrecht zum Wasserhahn installiert werden. Tauchen Sie das Gerät nicht in Wasser ein!
• Ziehen Sie NICHT am Schlauch, während dieser an der Bewässerungssteuerung angeschlossen ist, um Schäden an der Zeitschaltuhr zu vermeiden
• Dieser Timer ist nur für die Verwendung im Freien vorgesehen, um Bewässerungssysteme zu steuern.
• Das Gerät darf nicht für industrielle Zwecke verwendet werden
• Der Betriebswasserdruck liegt zwischen 0 bar und 8 bar (0 psi bis 116 psi). Verwenden Sie es nur mit sauberem Wasser und Süßwasser, die Wassertemperatur muss über 1°C und unter 60°C liegen.
• Schützen Sie die Zeitschaltuhr während der Wintersaison oder bei Frost. Demontieren Sie das Gerät vom Wasserhahn und lassen Sie das gesamte Wasser darin ab. Entfernen Sie die Batterien und bewahren Sie das Gerät und die Batterien im Haus auf.
• Halten Sie den Deckel stets geschlossen, um ein Eindringen von Wasser zu vermeiden.
• Verwenden Sie das Gerät nicht mehr, wenn es heruntergefallen ist, oder einen Stoß abbekommen hat.
• Stellen Sie sicher, dass Sie den Filter regelmäßig reinigen, wenn dieser schmutzig ist.

8. Reinigung

Reinigen Sie den Filter im Wasserhahn-Anschluss regelmäßig, um ein Verstopfen Ihres Bewässerungscomputers zu vermeiden.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht frostsicher. Lagern Sie das Gerät im Winter wasser- und frostfrei. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Produkt darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Geräte-spezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304258 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
