MANUALE UTENTE 304260 Brandson

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di Brandon. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Centralina di irrigazione
- Connettore 1/2" per tubo flessibile
- Adattatore di collegamento 1/2"
- Istruzioni per l'uso

2. Dati tecnici

Tensione d'esercizio 3 V
Tipo di batterie 2x batterie del tipo AAA da 1,5V
Collegamenti	Attacco dell'acqua 3/4", (ingresso/senza adattatore)Scarico dell'acqua 3/4" (uscita/senza adattatore)
Dimensioni (A x L x P)	150 mm x 70 mm x 95 mm
Caratteristiche • Funzionamento manualeProgramma di irrigazione regolabile

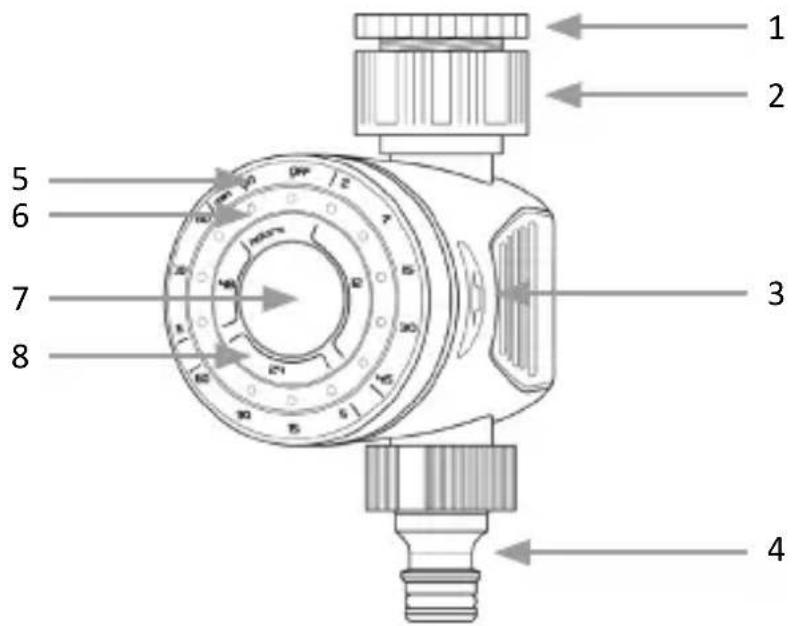

3. Dettagli del prodotto

1 2 3 4 5 6 7 8

1 Adattatore di collegamento 3/4”

2 Adattatore di collegamento 1” (per utilizzarlo rimuovere l’adattatore 3/4”)

3 Tasti vano batterie

4 Connettore per tubo flessibile

5 Durata, irrigazione 2-60 minuti

6 Le spie LED indicano quale modalità è selezionata. In modalità standard i LED sono spenti per non sovraccaricare la batteria. Potenza batteria bassa: Tutti i 14 LED lampeggiano a un intervallo di 0,5 secondi. Sostituire le batterie.

7 Tasto di conferma.

8 Frequenza, intervallo durante il quale deve essere irrigato, ogni 12, 24 o 48 ore.

4. Sostituzione delle batterie

Aprire il coperchio del vano batterie, premendo i due tasti sul lato dell'apparecchio ed estrarre il vano batterie. Aprire la cappa di protezione e inserire 2 batterie da 1,5V (LR03/AAA). Prestare attenzione alla corretta polarità dei contatti. Successivamente richiudere il coperchio del vano batterie.

Attenzione! Utilizzare solo batterie nuove. NON utilizzare mai batterie ricaricabili. Testare l'apparecchio, mantenendo premuto il tasto dell'apparecchio fino a che si accende il LED in posizione "ON". A quel punto, entro 10-15 secondi dovreste sentire il rumore del motore. Se non sentite il rumore, controllare se le batterie sono state inserite correttamente.

Prima del collegamento, impostare la durata in posizione "OFF", premendo il tasto centrale così spesso fino a che si accende il LED "Off".

5. Impostazione del programma

1. Scegliete la modalità di irrigazione. La seguente tabella contiene le diverse possibili combinazioni di cicli.
2. Premere il tasto centrale ripetutamente fino ad aver raggiunto il punto del ciclo di irrigazione desiderato. Le impostazioni vengono salvate dopo 7 secondi.

NOTA: La prima irrigazione inizia immediatamente dopo aver regolato la configurazione. Il tempo di avvio è l'orario attuale.

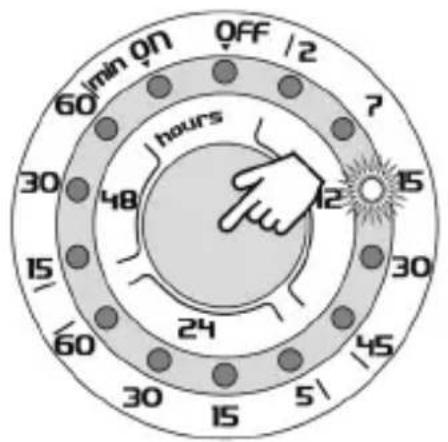

per irrigare 2 volte al giorno per 15 minuti premere il tasto centrale fino a che si accende il LED nel punto di frequenza: durata 12 H 15 minuti. La prima irrigazione inizia dopo 7 secondi.

60 min on OFF 12 7 hours 30 48 12 15 15 60 24 45 30 15 51

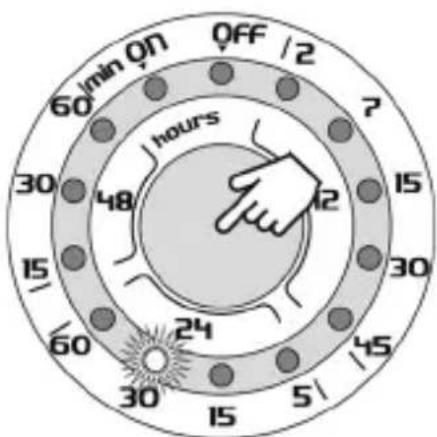

Esempio 2:

per irrigare 1 volte al giorno per 30 minuti premere il tasto centrale fino a che si accende il LED nel punto di frequenza: durata 24 H 30 minuti. La prima irrigazione inizia dopo 7 secondi.

60 min ON OFF /2 7 hours 30 48 12 15 15 30 60 24 45 5 30 15

In caso di modifiche dalle impostazioni iniziali:

• le impostazioni vengono salvate dopo 7 secondi senza dover ripremere il tasto centrale. La spia LED si spegne entro 60 secondi.
- Modificando l'orario di irrigazione (altre posizioni dei LED di stato), cambia anche il tempo di avvio. Ciò vuol dire che è necessario ricalcolare l'avvio della prossima irrigazione.

Funzione Delay:

Con il tasto Delay è ritardare il punto d'avvio del ciclo. A tale proposito, premere il tasto centrale per ca. 3 secondi, fino a che si accendono permanentemente tutte le spie LED.

Premendo di nuovo il tasto centrale, è possibile ritardare il tempo d'avvio di 1 ora per ogni pressione.

Il tempo d'avvio può essere ritardato di massimo 23 ore.

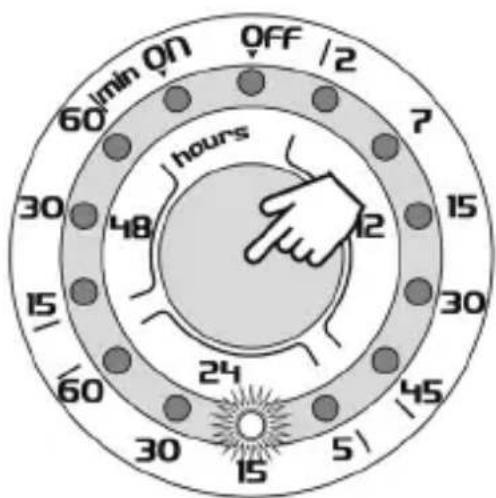

Esempio 3:

l'orario attuale è ore 8:00, la vostra impostazione è frequenza=24 e durata=15. Ciò vuol dire che l'irrigazione viene attivata ogni 24 ore per 15 minuti. Cioè, l'irrigazione viene attivata ogni giorno alle ore 8:00.

Se però preferite attivare il timer ogni giorno alle ore 10:00, è necessario ritardare il tempo di avvio di 2 ore. A questo punto, premere il tasto centrale per ca. 3 secondi, fino a che si accendono permanentemente tutte le spie LED.

Premere, infine, di nuovo due volte il tasto, per ritardare il timer di 2 ore. L'appar- ecchio avvia l'irrigazione con 2 ore di ritardo, alle ore 10:00 ogni 24 ore.

60 min On OFF /2 7 hours 30 48 12 15 15 30 60 24 45 30 15 5

6. Funzionamento manuale

1. Per avviare l'irrigazione manuale, impostate la durata su ON.
2. Per terminare l'irrigazione manuale, impostate la durata su OFF.

Quando avete terminato con la modalità manuale, reimpostate la durata alle impostazioni desiderate.

7. Indicazioni di sicurezza aggiuntive

• Il timer è idrorepellente, ma NON a tenuta d'acqua. Il temporizzatore deve essere installato in superficie e in verticale rispetto al rubinetto d'acqua. Non immergere l'apparecchio in acqua.
• NON tirare il tubo flessibile quando è ancora collegato alla centralina di irrigazione, per evitare danni al temporizzatore.
• Questo timer è previsto solo per l'utilizzo all'aperto per gestire l'irrigazione.
  • L'apparecchio non deve essere utilizzato per scopi industriali.
• La pressione dell'acqua d'esercizio è tra 0,5 bar e 8 bar (da 0 psi fino a 116 psi) Utilizzare solo acqua dolce e pulita e la temperatura dell'acqua deve essere oltre 1 °C e inferiore ai 60 °C.
• Durante l'uso nella stagione invernale o in presenza di gelo, proteggere il temporizzatore. Smontare l'apparecchio dal rubinetto d'acqua e far fuoriuscire tutta l'acqua. Rimuovere le batterie e conservare l'apparecchio e le batterie.
• Mantenere il coperchio sempre chiuso per evitare penetrazione di acqua.
• Non usare più l'apparecchio se è caduto o se ha subito urti.
• Accertarsi che il filtro venga pulito regolarmente, soprattutto se presenta sporcizia.

8. Pulizia

Pulire regolarmente il filtro nel raccordo del rubinetto, per evitare blocchi del vostro computer di irrigazione.

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o modifiche. Evitare il contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è resistente al gelo. Conservare l'apparecchio al riparo dall'acqua e dal gelo in inverno. Tenere l'apparecchio lontano da temperature elevate. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti.

Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali

limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il prodotto può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

CE

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 304260 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
