Type de produit	Clé à chocs sans fil
Marque	Flex
Modèle	IW 3/4" 18.0-EC
Usage prévu	Serrage et desserrage de vis et écrous (professionnel)
Alimentation	Accumulateur lithium-ion 18 V
Capacité d'accumulateur	2,5 Ah ou 5,0 Ah
Couple maximal	1060 Nm (vissage dans matériau dur)
Vitesse à vide (3 positions)	900 / 1000 / 1700 min⁻¹
Régime d'impact (3 positions)	1800 / 2000 / 2200 min⁻¹
Poids (sans accumulateur)	3,3 kg
Poids accumulateur 2,5 Ah	0,4 kg
Poids accumulateur 5,0 Ah	0,7 kg
Niveau de pression acoustique	92,3 dB(A)
Niveau de puissance acoustique	103,3 dB(A)
Vibrations (vissage)	12,4 m/s² (incertitude K=1,5 m/s²)
Carré d'entraînement	3/4"
Éclairage	LED de poste de travail
Nombre de niveaux de couple	3
Sélecteur de sens de rotation	Droite, gauche, position centrale (verrouillage)
Chargeur compatible	CA 10.8/18.0 (chargement 0–45 min selon accu)
Entretien et nettoyage	Nettoyer les orifices d'aération à l'air comprimé sec
Disponibilité des pièces de rechange	Sur flex-tools.com et SAV agréé
Garantie	Conformité aux normes EN 62841 et directives européennes

FOIRE AUX QUESTIONS - IW 3/4" 18.0-EC Flex

Comment changer l'outil sur la clé à chocs IW 3/4" 18.0-EC ?

Avant tout changement, placez le sélecteur de sens de rotation en position centrale. Utilisez une clé à douille adaptée au carré d'entraînement de 3/4". Enfoncez la douille sur le carré, puis insérez l'outil dans la douille.

Comment sélectionner le couple de serrage ?

Appuyez brièvement sur le sélecteur de mode (environ 0,5 s) pour passer d'un niveau à l'autre. Une LED allumée = 300 Nm à 900 min⁻¹, deux LED = 590 Nm à 1000 min⁻¹, trois LED = 1060 Nm à 1700 min⁻¹.

Comment recharger l'accumulateur ?

Utilisez uniquement le chargeur CA 10.8/18.0. Branchez le chargeur, insérez l'accumulateur à fond. L'écran affiche la durée restante. Le rétro-éclairage devient vert à 80 % de charge. Retirez l'accu une fois chargé.

Que faire si l'accumulateur ne se charge pas ?

Vérifiez que la température de l'accu est entre 0 °C et 55 °C. Si l'écran clignote lentement (orange), l'accu est trop chaud ou trop froid. Si le clignotement est rapide (rouge), l'accu est défectueux. Remplacez-le ou faites-le contrôler.

Comment entretenir la clé à chocs ?

Nettoyez régulièrement les orifices d'aération avec de l'air comprimé sec. N'utilisez ni eau ni produits liquides. Pour les réparations, consultez un atelier SAV agréé par le fabricant.

Quels accumulateurs sont compatibles avec ce modèle ?

Les accumulateurs Lithium-ion originaux Flex de type AP 18.0/2,5 (2,5 Ah) ou AP 18.0/5,0 (5,0 Ah) sont compatibles. N'utilisez pas d'autres marques pour éviter tout risque d'explosion.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de sens de rotation (2) situé au-dessus de la poignée. Poussez-le à gauche pour le sens antihoraire (dévissage), à droite pour le sens horaire (serrage). Ne l'actionnez que lorsque l'outil est à l'arrêt.

Que signifient les LED sur l'accumulateur ?

En appuyant sur le bouton, les LED indiquent le niveau de charge : 4 LED = chargé, 1 LED clignotante = à recharger. Si aucune LED ne s'allume, l'accumulateur est défectueux et doit être remplacé.

Comment utiliser l'éclairage LED ?

L'éclairage du poste de travail s'allume automatiquement lorsque vous appuyez sur l'interrupteur marche/arrêt, à condition que le sélecteur de sens soit en position avant ou arrière. Il s'éteint environ 10 secondes après avoir relâché l'interrupteur.

Où trouver des pièces de rechange et accessoires ?

Les vues éclatées et les listes de pièces de rechange sont disponibles sur le site www.flex-tools.com. Vous pouvez également vous adresser à un revendeur spécialisé ou à un atelier SAV agréé.

MODE D'EMPLOI IW 3/4" 18.0-EC Flex

i.v. P### C### - 1

Symboles utilisés 25

Symboles apposés sur l'appareil ..... 25

Pour votre sécurité 25

Bruit et vibrations 27

Données techniques 28

Vue d'ensemble 29

Instructions d'utilisation 30

Maintenance et nettoyage ..... 34

Transport 34

Conformité C€.... 35

Consignes pour la mise au rebut ..... 35

Exclusion de responsabilité ..... 35

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions.

Portez des lunettes de protection !

Transformateur de sécurité contre les courts-circuits

Protégez l'accumulateur de la chaleur, par ex. les rayons directs et continus du soleil ou le feu. Il y a un risque d'explosion.

Ne jetez pas l'accumulateur au feu. Il y a un risque d'explosion.

L'appareil n'est pas conçu pour une utilisation en intérieur.

N'exposez pas l'appareil à la pluie.

Stockez l'outil électrique et les accus dans un endroit sec.

Consignes pour la mise au rebut (voir page 35)!

Pour votre sécurité

AVERTISSEMENT!

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Avant d'utiliser cet appareil électrique, veuillez lire et respecter :

- la présente notice d'utilisation,

- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci joint (référence : 315.915),

- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.

Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

Il convient d'utiliser cet appareil électrique uniquement

- à des fins conformes à l'usage prévu,

- dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dysfonctionnement susceptible de compromettre la sécurité.

Conformité d'utilisation

La clé à chocs sans fil IW 1/2" 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC est destinée

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• au serrage et desserrage des écrous et vis de dimensions spécifiées.

Consignes de sécurité pour perceuses et visseuses

• Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé ou la vis risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact de la vis avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.
  ■ Utilisez les poignées d'appoint fournies avec l'outil électrique. Une perte de contrôle peut provoquer des blessures.
  Utilisez des détecteurs appropriés pour localiser les lignes / conduites d'alimentation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provoquer un incendie et une électrocution. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels.
• Éteignez immédiatement l'outil électrique si l'outil installé est bloqué. Préparez-vous au fait que les couples de réaction élevés provoquent un recul. L'outil installé se bloque si :
• l'outil électrique est surchargé ou
• il se coince dans la pièce à usiner.

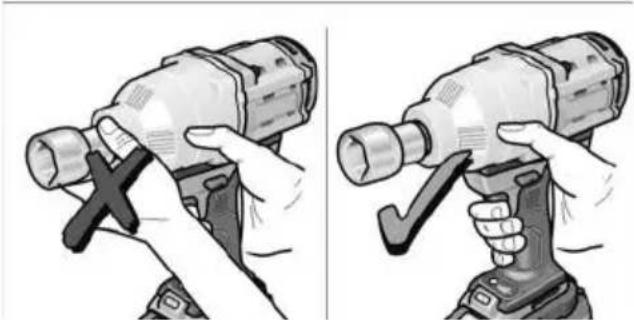

  ■ Tenez fermement l'outil électrique. Lors du serrage et desserrage de vis, des couples de réaction élevés peuvent survenir à court terme.
  ■ Sécurisez la pièce. Une pièce retenue au moyen de dispositifs de serrage ou d'un étau l'est plus sûrement qu'avec la main.

■ Veuillez attendre l'arrêt complet de l'outil électrique avant de le déposer. L'outil installé risque de se coincer et d'entraîner une perte de contrôle sur l'outil électrique.
Utilisez uniquement des accumulateurs d'origine correspondant à la tension indiquée sur la plaque signalétique de votre outil électrique. En cas d'utilisation d'autres accumulateurs, par ex. contre-façons, accumulateurs recyclés ou d'autres marques, il y a un risque de blessures ou de dommages provoqués par explosion de l'accumulateur.

Consignes de sécurité pour le maniement des accus

■ N'ouvrez pas l'accu. Il y a un risque de court-circuit.
■ Protégez l'accu de la chaleur (par ex. des rayonnements permanents du soleil), du feu, de l'eau et de l'humidité. Risque d'explosion.
En cas de dommage et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Assurez un apport d'air frais et rendez-vous chez un médecin en cas de troubles. Les vapeurs peuvent irriter les voies respiratoires.
En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Évitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consultez en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.
■ Ne chargez les accumulateurs qu'avec des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.
L'accu risque d'être endommagé par des objets pointus comme par exemple les clous, tournevis ou par la pénétration d'une force externe. Un court-circuit interne risque de se produire et l'accu risque de brûler, fumer, exploser ou surchauffer.

Chargeur

■ Vérifiez toujours si la tension de réseau correspond à la tension indiquée sur la plaque signalétique du chargeur.
La fiche de secteur du chargeur doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
Utilisez le chargeur uniquement dans des locaux secs et évitez tout contact avec l'humidité et la pluie.
La pénétration d'eau dans le chargeur augmente le risque d'un choc électrique.
N'utilisez jamais le chargeur si le câble, la prise ou l'appareil lui-même sont endommagés par des influences extérieures. Apportez le chargeur à l'atelier le plus proche.
N'ouvrez jamais le chargeur. En cas de dysfonctionnement, apportez-le dans un atelier spécialisé.
■ Ne posez aucun objet sur le chargeur et ne le placez pas sur une surface molle. Il y a un risque d'incendie.

Consignes de sécurité particulières

■ Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (2) en position centrale.
■ Actionnez le sélecteur du sens de rotation (2) ou le réglage du couple (5) uniquement lorsque l'outil est à l'arrêt.
■ Pour marquer l'outil électrique, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.

Bruit et vibrations

REMARQUE

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 62841. Vous trouverez les valeurs dans le tableau « Données techniques ».

AVERTISSEMENT!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne sans que l'utilisateur ne s'en serve. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple: maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Données techniques

Appareil IW 1/2"		18.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Type Clé à chocs Clé à chocs Clé à chocs
Accumulateur AP 18.0/2,5		AP 18.0/5,0
Temps de chargement (en fonction du niveau de charge)
- AP 18.0/2,5	min	0-40
- AP 18.0/5,0	min	0-45
Couple, maximal
- Vissage dans un matériau dur Nm 2	50 225 1060
Vitesse de marche à vide
- Position 1	min^-1	1500	1500	900
- Position 2	min^-1	2000	2000	1000
- Position 3	min^-1	2500	2500	1700
Rythme
- Position 1	min^-1	1300	1300	1800
- Position 2	min^-1	2800	2800	2000
- Position 3	min^-1	3300	3300	2200
Poids conforme à « l’EPTA Procedure 01/2003 » (sans accumulateur)	kg 1,1 1,1 3,3
Poids accumulateur 2,5 Ah	kg	0,4
Poids accumulateur 5,0 Ah	kg	0,7
Niveau de pression acoustique en décibels A
Niveau de pression acoustique L_pA	dB(A) 9	1 91 92.3
Niveau de puissance sonore L_WA	dB(A)	102 102	103,3
Marge d’incertitude K	db	3,0
Valeurs totales des vibrations (somme vecteurs trois directions)
Valeur d’émission des vibrations a_h avec ....
- vissage	m/s^2	18,5	18,5 12,4
Marge d’incertitude K	m/s^2	1,5

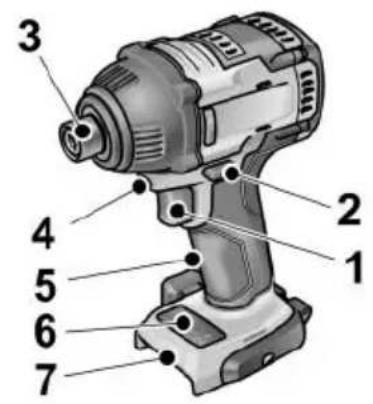

Vue d'ensemble

Cette notice d'instructions décrit différents modèles d'outils portatifs. Dans le détail, les illustrations peuvent différer de l'appareil acheté.

Pour allumer et éteindre mais aussi pour accélérer jusqu'à la vitesse maximale

2 Sélecteur du sens de rotation
3 Logement d'outil
4 Éclairage du poste de travail
5 Poignée
6 Régimes sur l'écran de contrôle
7 Compartiment pour accumulateur
8 Accumulateur lithium-ion (2,5 Ah)

9 Touche de déverrouillage pour accumulateur

10 Affichage du niveau de charge de l'accumulateur
11 Accumulateur lithium-ion (5,0 Ah)
12 Pince de courroie (pas pour IW 3/4" 18.0-EC)
13 Vis de fixation (pas pour IW 3/4" 18.0-EC)
14 Porte-embout (pas pour IW 3/4" 18.0-EC)

Instructions d'utilisation

Avant la mise en service

■ Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

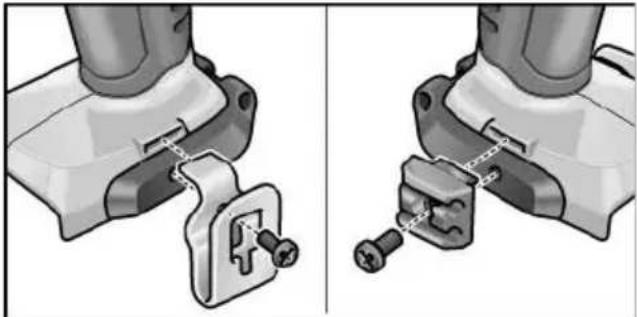

■ Fixez la pince de courroie ou le porte-embout avec les vis incluses.

Les accumulateurs ne sont pas chargés entièrement à la livraison. Avant la première utilisation, rechargez entièrement les accumulateurs. Voir pour cela « Chargeur/Processus de chargement ».

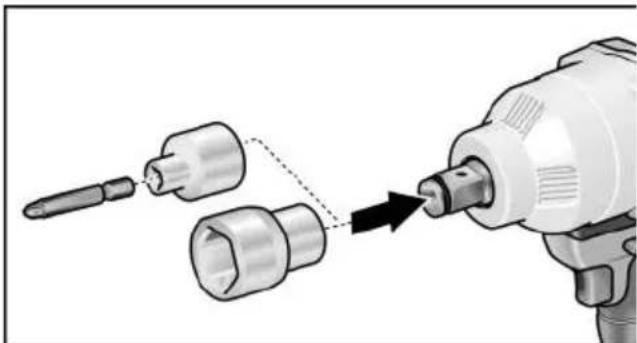

Changement d'outil

PRUDENCE!

Avant tout travail sur l'appareil électrique, placez le sélecteur du sens de rotation (2) en position centrale.

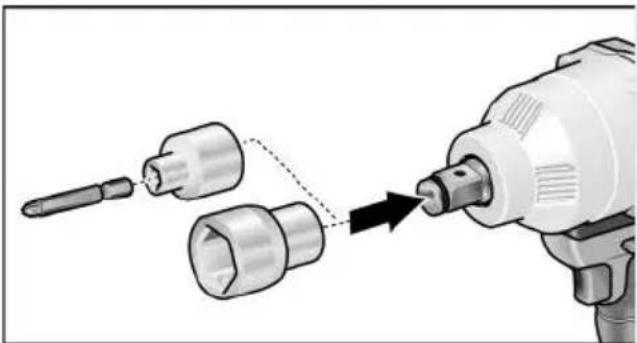

IW 1/2" 18.0-EC / IW 3/4" 18.0-EC :

■ Appuyer avec la clé à douille sur le carré d'entraînement de la clé à chocs (1.).
■ Introduire l'outil dans la clé à douille (2.).

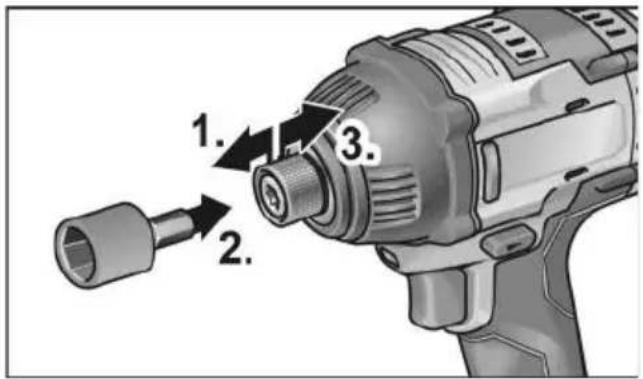

ID 1/4" 18.0-EC :

1. 2. 3.

■ Tirez le blocage de l'outil vers l'avant (1.) et engagez l'outil jusqu'en butée (2.).
■ Relâchez le blocage de l'outil.
■ Pour retirer l'outil, tirez le blocage de l'outil vers l'arrière (3.).

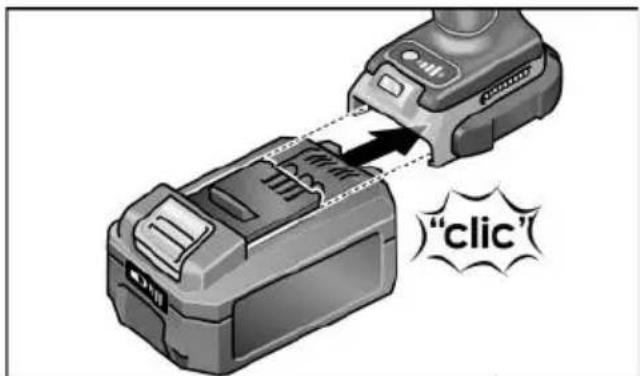

Installer/remplacer l'accumulateur

■ Enfoncez l'accumulateur chargé jusqu'à l'encrantage complet dans l'outil électrique.

"click"

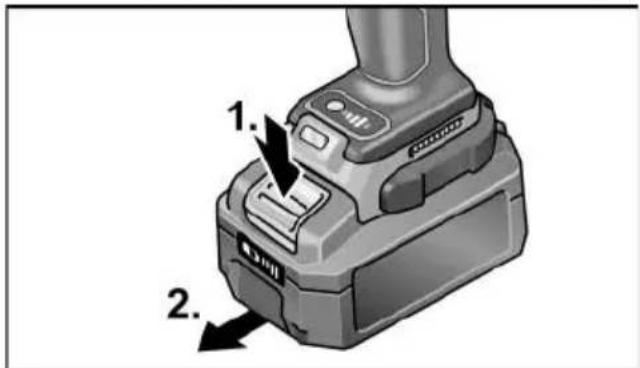

■ Appuyez sur les boutons de déver-rouillage (1.) et retirez l'accumulateur (2.).

1. 2.

PRUDENCE!

En cas de non-utilisation, protégez les contacts de l'accumulateur. Les pièces métalliques mal fixées peuvent court-circuiter les contacts, il y a un risque d'explosion et d'incendie !

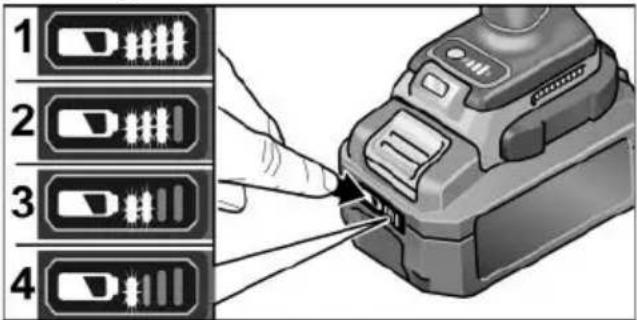

Niveau de charge de l'accumulateur

En appuyant sur le bouton, il est possible de contrôler sur les LED le niveau de charge de l'accumulateur.

1 2 3 4

Le voyant s'éteint au bout de 5 secondes. Si l'une des LED clignote, l'accumulateur doit être rechargé. Si, après avoir appuyé sur le bouton, aucune LED ne s'allume, l'accumulateur est défectueux et doit être remplacé.

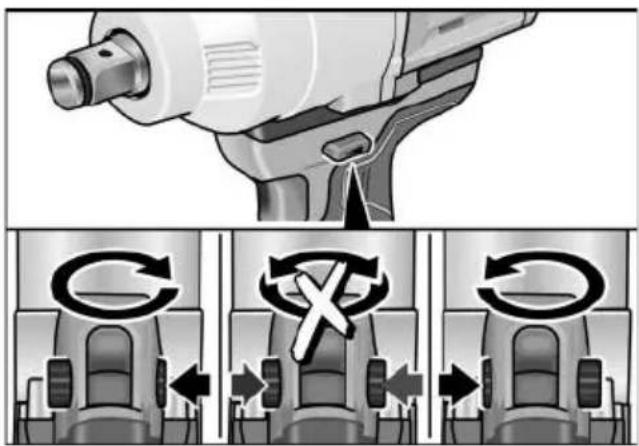

Sélection du sens de rotation

PRUDENCE!

Ne modifiez le sens de rotation de l'outil électrique que lorsque celui-ci est immobile.

■ Amenez le sélecteur du sens de rotation sur la position requise :

– Gauche : dans le sens antihoraire (enlever les vis, desserrer les vis)
– Droite : sens horaire (percer, visser, serrer les vis)
- Milieu : cran anti-enclenchement (changement d'outil, pour tous les travaux sur l'outil électrique)

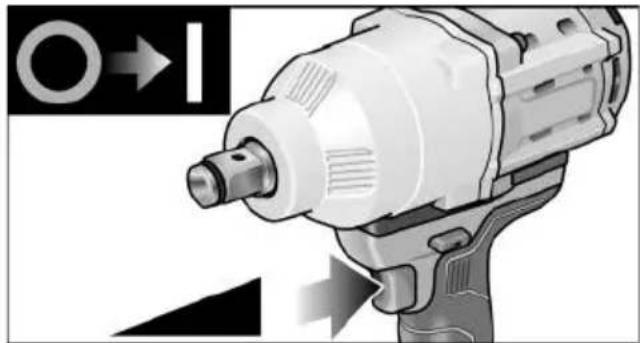

Enclencher l'appareil électrique

Enclenchement de l'appareil :

■ Appuyez sur l'interrupteur.

L'interrupteur de l'outil électrique permet d'augmenter progressivement la vitesse jusqu'à la valeur maximale.

Coupure de l'appareil :

■ Relâchez l'interrupteur.

REMARQUE

• L'outil électrique dispose d'un frein qui arrête l'outil installé immédiatement après relâchement.
• En cas d'utilisation prolongée de l'outil électrique, il est conseillé de travailler principalement avec l'interrupteur entièrement activé.

Allumer/éteindre l'éclairage du poste de travail

1. Positionner l'interrupteur de sélection de sens (2) sur « en avant » ou « en arrière ».
2. Appuyer sur l'interrupteur marche/ arrêt (1) de l'outil électrique
3. L'éclairage du poste de travail s'allume
4. Relâcher l'interrupteur marche/arrêt (1) de l'outil électrique
5. L'éclairage du poste de travail s'éteint automatiquement après env. 10 s

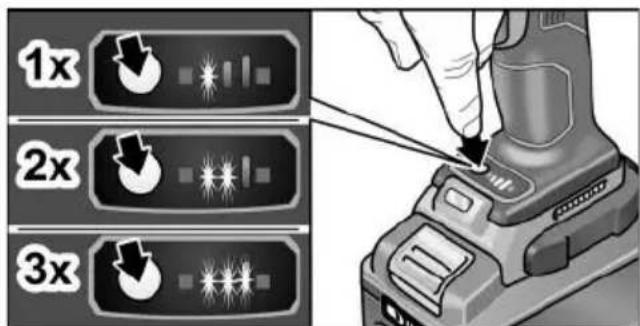

Présélection du régime et du couple IW 1/2" 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

1x 2x 3x

Modifier le régime/le couple

1. Allumer l'interrupteur marche/arrêt (1)
2. Appuyer brièvement sur le sélecteur de mode (env. 0,5 s).
3. Une LED s'allume - Couple :

IW 1/2" 18.0-EC :	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC :	60 Nm / 1500 min ^-1
IW 3/4" 18.0-EC :	300 Nm / 900 min ^-1

1. Appuyer brièvement sur le sélecteur de mode

- Deux LED s'allument - Couple :

IW 1/2" 18.0-EC :	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC :	105 Nm / 2000 min ^-1
IW 3/4" 18.0-EC :	590 Nm / 1000 min ^-1

1. Appuyer brièvement sur le sélecteur de mode

- Trois LED s'allument - Couple :

IW 1/2" 18.0-EC :	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC :	225 Nm / 2500 min ^-1
IW 3/4" 18.0-EC :	1060 Nm / 1700 min ^-1

1. Appuyer brièvement sur le sélecteur de mode

- Une LED s'allume - Le couple repasse à :

IW 1/2" 18.0-EC : 150 Nm

ID 1/4" 18.0-EC : 60 Nm

IW 3/4" 18.0-EC : 300 Nm

Le couple peut être à nouveau augmenté comme décrit.

Lorsque l'outil électrique fonctionne dans le sens « en avant » – avec un régime sélectionné – les LED situées dans le pied s'éteignent automatiquement.

Passer du mode choc unique au mode clé à chocs (seulement ID 1/4" et IW 1/2")

■ Appuyer sur le sélecteur de mode env. 1,5 s.
- La LED d'indication de mode s'allume - Le mode choc unique est actif

- La LED d'indication de mode ne s'allume pas - Le mode clé à chocs est actif.

Travailler avec l'appareil électrique

PRUDENCE!

Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (2) en position centrale.

REMARQUE

Afin de faciliter le maniement lors du vissage, l'embout de vissage peut être inséré directement dans le logement d'outil de l'appareil.

1. Montez le porte-outil (mandrin de perçage interchangeable, adaptateur angulaire, adaptateur porte-embout).
2. Installez l'accumulateur.
3. Mettez l'outil (forets, embouts de vissage, porte-embouts) en place.
4. Placez la sélection du couple dans la position nécessaire.
5. Réglez le sens de rotation nécessaire.
6. Saisissez l'outil électrique d'une main sur la poignée et placez-vous en position de travail. Lorsque le moteur est en marche, n'actionnez en aucun cas le pré-sélecteur de sens de rotation ou le réglage du couple !

1. Allumez l'appareil.
   Après la fin du travail :

2. Relâchez l'interrupteur.

3. Mettez le sélecteur du sens de rotation (2) en position centrale.

Chargeur

1 Compartiment pour accumulateur
2 Contacts
3 Orifices d'aération
4 Affichage de l'état de fonctionnement
5 Cordon d'alimentation avec prise

Le chargeur CA 10.8/18.0 est conçu pour le chargement des accumulateurs FLEX de types

Remarque pour prolonger la durée de vie de l'accumulateur

PRUDENCE!

• Ne chargez jamais les accumulateurs à des températures inférieures à 0 °C ou supérieures à 55 °C.
• Ne rechargez pas les accumulateurs dans un environnement à l'humidité ou la température ambiante élevée.
• Ne couvrez pas les accumulateurs et le chargeur pendant le processus de chargement.
• Débranchez la fiche de l'appareil une fois le rechargement terminé.

Pendant le rechargement, l'accumulateur et l'appareil chauffent. Cela est normal !

Les accumulateurs lithium-ion ne présentent pas d'effet de mémoire" connu.

Néanmoins, un accumulateur doit être entièrement déchargé avant d'être rechargé et le rechargement doit toujours être effectué en intégralité.

En cas de non-utilisation prolongée, les accumulateurs doivent être stockés partiellement chargés et refroidis.

Processus de chargement

PRUDENCE!

Placez uniquement des accumulateurs d'origine dans le chargeur fourni.

■ Branchez la prise de l'appareil.

Le rétro-éclairage de l'écran s'allume en vert pendant 2 secondes et s'éteint à nouveau. OK s'affiche.

:30 Li-ion 8:30 Li-ion

■ Insérez complètement l'accumulateur dans le chargeur jusqu'à encrantage.

• Sur l'écran, alternent la durée restante de chargement (jusqu'au rechargement complet de l'accumulateur) et une représentation graphique du niveau de charge.
• Le rétro-éclairage de l'écran est orange lorsque l'accumulateur est chargé à moins de 80 %.
• À partir de 80 %, l'affichage est vert et OK s'affiche.

■ L'accumulateur est complètement chargé lorsque l'affichage apparaît.

Le rétro-éclairage vert s'éteint après un court instant.

■ Retirez l'accumulateur du chargeur.

1. 2.

■ Débranchez la fiche mâle de la prise de courant.

i REMARQUE

Si, après avoir retiré l'accumulateur du chargeur, l'écran clignote, il y a un défaut au niveau de l'accumulateur ou du chargeur.

L'affichage clignote lentement. Rétro-éclairage orange.

L'accumulateur est trop chaud ou trop froid. Lorsque l'accumulateur atteint la température de charge (0°C...55°C), le chargement commence.

L'affichage clignote rapidement. Rétro-éclairage rouge.

Retirez l'accumulateur du chargeur ou réinstallez-le. Avec un tel affichage, l'accumulateur est défectueux. Remplacez l'accumulateur ou faites-le contrôler dans un atelier spécialisé.

Si le même message d'erreur survient avec un autre accumulateur, le défaut vient du chargeur. Faites contrôler le chargeur par un atelier spécialisé.

Maintenance et nettoyage

Nettoyage

AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de l'appareil.

■ Nettoyez régulièrement l'outil électrique et les orifices d'aération. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec. Faites fonctionner l'outil électrique ainsi.

Chargeur

AVERTISSEMENT!

Avant d'effectuer tous travaux sur le chargeur, débranchez la fiche mâle de la prise de courant. N'utilisez ni eau ni produits de nettoyage liquides.

■ Retirez la saleté et la poussière du carter avec une brosse ou un chiffon sec.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

D'autres accessoires, notamment les outils installés, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Transport

La quantité équivalente de lithium des accumulateurs inclus à la livraison est inférieure aux limites applicables. Par conséquent, l'accumulateur en tant que pièce détachée et l'outil électrique tel que livré ne sont pas soumis aux réglementations nationales ou internationales relatives aux matières dangereuses. En cas de transport de plusieurs appareils avec des accumulateurs Lithium-ion, ces réglementations peuvent être applicables et nécessiter des mesures de sécurité particulières (par ex. pour l'emballage). Dans ce cas, informez-vous sur les réglementations applicables dans le pays d'utilisation.

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 62841 conformément aux dispositions des directives 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Consignes pour la mise au rebut

AVERTISSEMENT!

Rendez inutilisables les outils électriques usagés avant leur mise au rebut :

• les outils électriques alimentés par le réseau électrique en retirant le câble d'alimentation,
• les outils électriques alimentés par un accumulateur en retirant ce dernier.

Pays de l'UE uniquement.

Ne jetez pas les outils électriques avec les déchets domestiques ! Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

Récupérer les matières premières plutôt que de les jeter à la poubelle.

Il est recommandé d'introduire l'appareil, ses accessoires et l'emballage dans un circuit de recyclage adapté à l'environnement. Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage.

AVERTISSEMENT!

Ne jetez pas les accus / batteries dans la poubelle des déchets domestiques ; ne les jetez ni au feu ni dans l'eau. Ne tentez pas d'ouvrir des accus qui ne servent plus.

Les accus/batteries doivent être collectés, recyclés ou éliminés dans le respect de l'environnement.

Pays de l'UE uniquement.

Conformément à la directive européenne 2006/66/CE les accus / batteries défectueux ou épuisés devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice

Norādes par utilizāciju

BRĪDINĀJUMS!

Nolietotus elektroinstrumentus pirms utilizācijas padariet nelietojamus:

• Elektroinstrumentiem, kam nepieciešama strāvas tikla barošana - nonemiet strāvas kabeli;
• Elektroinstrumentiem ar akumulatora barošanu – iznemiet akumulatoru.

Tikai ES valstim.
