NÁVOD K OBSLUZE IW 3/4" 18.0-EC Flex

Symboly na nářadí 169

Pro vaši bezpečnost 169

Hlučnost a vibrace 171

Technické údaje 172

Přehled 173

Návod k použití 174

Údržba a ošetřování ..... 178

Přeprava 178

C ∈ Prohlášení o shodě ..... 179

Pokyny pro likvidaci 179

Vyloučení odpovědnosti 179

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí.

Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci.

Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Bezpečnostní transformátor odolný proti zkratu

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, a ohněm.

Hrozí nebezpečí výbuchu.

Akumulátor neházejte do ohně. Hrozí nebezpečí výbuchu.

Nářadí je vhodné pouze pro použití ve vnitřních prostorech.

Chraňte nářadí před deštěm.

Elektrické nářadí a akumulátory skladujte v suchých místnostech.

Pokyny pro likvidaci (viz stranu 179)!

Pro vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky a specifikace, dodané s elektronářadím.

Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte:

- tento návod k obsluze,

- „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

- pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.

Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů.

Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Elektrické nářadí používejte pouze

- v bezvadném bezpečnostnětechnickém stavu.

Ihned odstraňte poruchy, které negativně ovlivňují bezpečnost.

Použití v souladu s určeným účelem

– pro profesionální použití v průmyslu a řemesle,
– k utahování a povolování matic a šroubů s uvedenými rozměry.

Bezpečnostní upozornění pro vrtačky a šroubováky

Když provádíte práce, při kterých může nástroj nebo šroub zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte nářadí pouze za izolované plochy rukojeti. Kontakt šroubu s vedením pod napětím může uvést také kovové díly nářadí pod napětí a způsobit úraz elektrickým proudem.
■ Používejte přídavné rukojeti, pokud jsou součástí dodávky elektrického nářadí. Ztráta kontroly může vést k poraněním.
■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo provedte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickým vedením může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Proniknutí do vodovodního potrubí má za následek věcné škody.
■ Pokud se nástroj zablokuje, ihned elektrické nářadí vypněte. Buděte připraveni na silné reakční momenty, které způsobí zpětný ráz. Nástroj se zablokuje, když:

– je elektrické nářadí přetížené nebo

– se zasekne v obráběném materiálu.

■ Elektrické nářadí pevně držte. Při utahování a povolování šroubů může dojít krátce k silným reakčním momentum.
■ Zabezpečte obrobek. Obrobek držený upínacími zařízeními nebo ve svěráku je držený spolehlivěji než vaší rukou.

- Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím. - Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru.

Bezpečnostní upozornění pro zacházení s akumulátory

■ Neotevírejte akumulátor. Hrozí nebezpečí zkratu.
■ Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.
■ Z poškozeného a nesprávně použitého akumulátoru mohou unikat páry. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékařskou pomoc. Páry mohou dráždit dýchací cesty.
Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, vyhledejte také lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
■ Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory.
■ Špičatými předměty, jako např. hřebíky či šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř akumulátoru může dojít ke zkratu a akumulátor může začít hořet, vybouchnout, přehřát se nebo se z něj může kouřit.

Nabíječka

■ Vždy zkontrolujte, zda sít'ové napětí odpovídá napětí uvedenému na typovém štítku nabíječky.
Připojovací zástrčka nabíječky musí být vhodná do zásuvky. Zástrčka nesmí být žádným způsobem upravená. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adapté. Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
Nabíječku používejte pouze v suchých prostorech a zabraňte kontaktu s vlhkem a deštěm. Proniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem.
Nabíječku nikdy nepoužívejte, pokud jsou kabel, zástrčka nebo samotné zařízení poškozené vnějším vlivem. Dejte nabíječku do servisu.
Nabíječku v žádném případě neotevírejte. V případě poruchy ji dejte do servisu.
■ Na nabíječku nepokládejte žádné předměty a nestavte ji na měkké povrchy. Hrozí nebezpečí požáru.

Speciální bezpečnostní upozornění

■ Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy.
■ Přepínač směru otáčení (2), resp. nastavení krouticího momentu (5) ovládejte pouze při zastaveném nářadí.
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí.

Hlučnost a vibrace

i UPOZORNĚNÍ

Hodnoty hluku a vibrací byly zjištěny podle EN 62841. Hodnoty jsou uvedené v tabulce „Technické údaje“.

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

i UPOZORNĚNÍ

Úroveň vibrací, uvedená v těchto pokynech, byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit.

Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.

Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.

Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

Technické údaje

Nářadí IW 1/2"		18.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Typ Rázový		utahovák	Rázovýutahovák	Rázovýutahovák
Akumulátor AP 18.0/2,5		AP 18.0/5,0
Doba nabíjení (podle stavu nabití)– AP 18.0/2,5– AP 18.0/5,0	minmin	0–400–45
Krouticí moment, maximální– v případě tvrdého materiálu Nm 250	225 1060
Otáčky naprázdno– stupeň 1– stupeň 2– stupeň 3	min^-1 min^-1 min^-1	150020002500	150020002500	90010001700
Počet příklepů– stupeň 1– stupeň 2– stupeň 3	min^-1 min^-1 min^-1	130028003300	130028003300	180020002200
Hmotnost podle standardu „EPTA-procedure 01/2003“ (bez akumulátoru)	kg 1,1 1,1 3,3
Hmotnost akumulátoru 2,5 Ah5,0 Ah	kgkg	0,40,7
Hladina akustického tlaku měřená při použití váhového filtru A
Hladina akustického tlaku L_pA	dB(A) 9	1 91 92.3
Hladina akustického výkonu L_WA	dB(A) 1	02 1	02 1	103,3
Nejistota K	db	3,0
Celkové hodnoty vibrací (součet vektorů tří směrů)
Hodnota emitovaných vibrací a_h při ....
– šroubování	m/s^2	18,5	18,5 12,4
Nejistota K	m/s^2	1,5

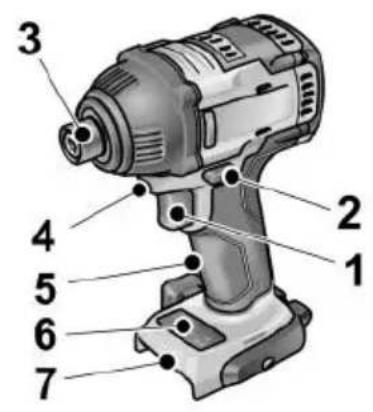

Přehled

V tomto návodu budou popsána různá elektrická nářadí. Zobrazení se mohou v detailech lišit od zakoupeného elektrického nářadí.

K zapnutí a vypnutí a dále rozběhnutí na maximální otáčky.

2 Přepínač směru otáčení
3 Uchycení nástroje
4 Osvětlení pracoviště
5 Rukojet'
6 Ovládací pole stupně otáček
7 Otvor pro vložení akumulátoru

8 Akumulátor Li-Ion (2,5 Ah)
9 Odjišťovací tlačítko akumulátoru
10 Ukazatel stavu akumulátoru
11 Akumulátor Li-Ion (5,0 Ah)
12 Spona na pásek (ne pro IW 3/4" 18.0-EC)
13 Upevňovací šroub (ne pro IW 3/4" 18.0-EC)
14 Držák bitů (ne pro IW 3/4" 18.0-EC)

Návod k použití

Před uvedením do provozu

■ Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

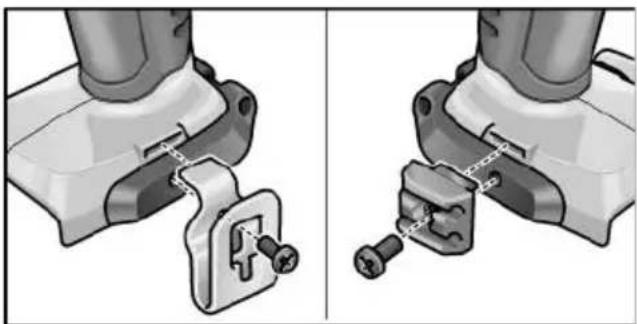

■ Sponu na pásek, resp. držák bitů připevněte přiloženým šroubem.

Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Viz k tomu „Nabíječka/Nabíjení“.

Výměna nástrojů

VPOZOR!

Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy.

■ Přitlačte nástrčný klíč na čtyřhranném nástavci na čtyřhranný adaptér přiklepového šroubováku (1.).
■ Vložte nástroj do nástrčného klíče (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

■ Zatáhněte aretaci nástroje dopředu (1.) a zatlačte nástroj až nadoraz (2.).
■ Uvolněte aretaci nástroje.
■ Pro vyjmutí nástroje zatáhněte aretaci nástroje dozadu (3.).

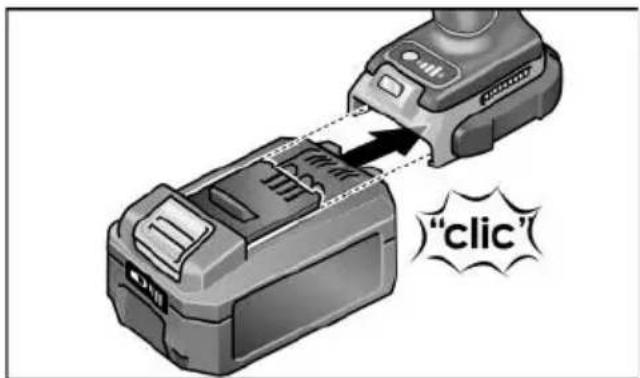

Nasazení/výměna akumulátoru

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.

"click"

■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

1. 2.

POZOR!

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

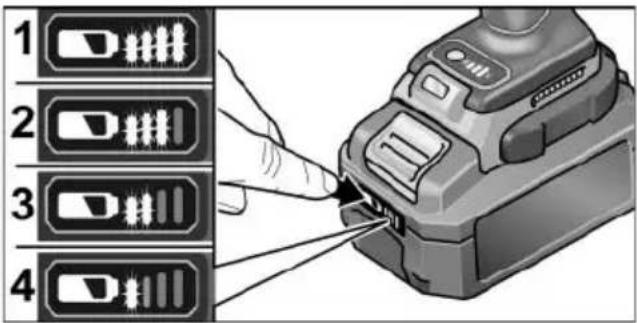

Stav nabití akumulátoru

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

1 2 3 4

Ukazatel zhasne za 5 sekund. Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

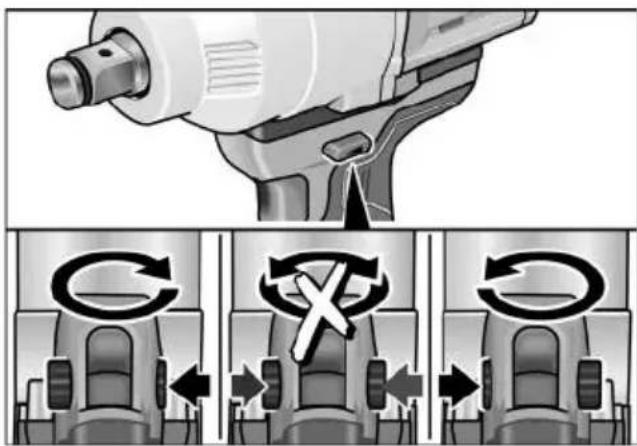

Nastavení směru otáčení

POZOR!

Směr otáčení měňte jen při zastaveném elektrickém nářadí.

■ Přepínač směru otáčení nastavte do potřebné polohy:

– Doleva: proti směru hodinových ručiček (vyšroubovávání šroubů, povolování šroubů)
– Doprava: po směru hodinových ručiček (vrtání, zašroubovávání šroubů, utahování šroubů)
– Uprostřed: blokování zapnutí (výměna nástroje, při všech pracích na elektrickém nářadí)

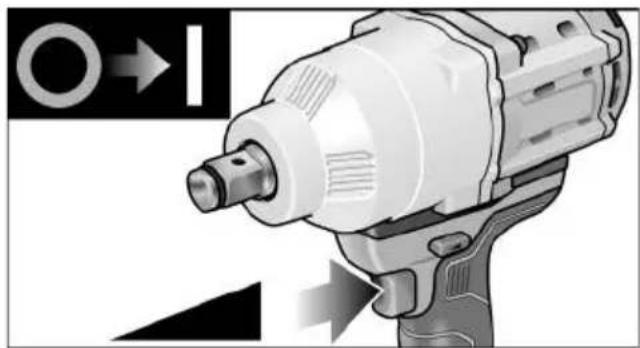

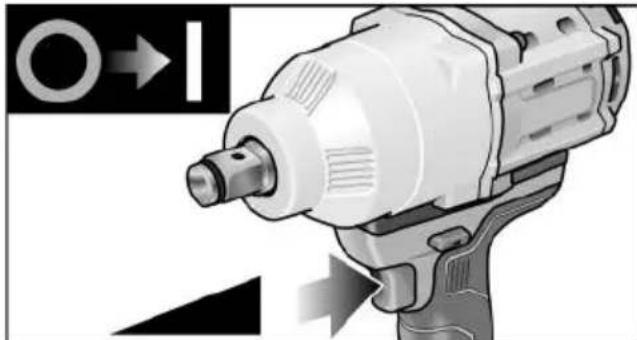

Zapnutí elektrického nářadí

Zapnutí nářadí:

■ Stiskněte spínač. Spínač elektrického nářadí umožňuje plynulé zvyšování otáček až na maximální hodnotu.

• Elektrické nářadí je vybavené brzdou, která nástroj zastaví okamžitě po uvolnění spínače.
• Při nepřetržité práci s elektrickým nářadím byste měli pracovat hlavně se zcela stisknutým spínačem.

Zapnutí/vypnutí osvětlení pracoviště

1. Spínač volby směru otáčení (2) přepněte do polohy „Vpřed“ nebo „Vzad“.
2. Stlačte tlačítko pro zapnutí/vypnutí (1) elektrického nářadí – Osvětlení pracoviště svítí
3. Pust'te tlačitko pro zapnutí/vypnutí (1) elektrického nářadí – Osvětlení pracoviště po cca 10 s automaticky zhasne

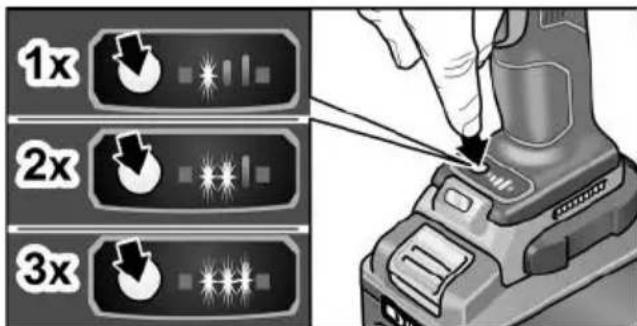

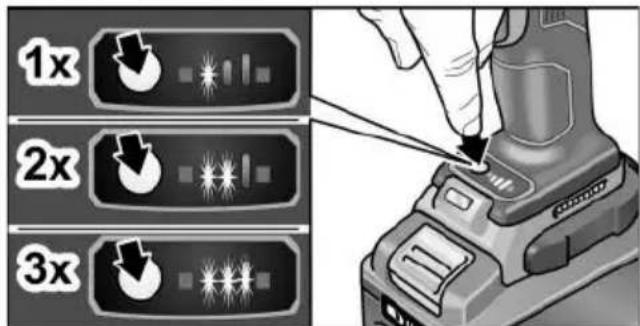

Volba otáček a utahovacího momentu IW 1/2" 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

1x 2x 3x

Přepínání otáček / utahovacího momentu

1. Zapněte tlačítko pro zapnutí/vypnutí (1)
2. Krátce (cca 0,5 s) stiskněte spínač režimu. – Svítí LED – utahovací moment:

IW 1/2" 18.0-EC:	150 Nm / 1 500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1 500 min ^-1
IW 3/4" 18.0-EC:	300 Nm / 900 min ^-1

1. Krátce stiskněte spínač režimu – Svítí dvě LED – utahovací moment:

IW 1/2" 18.0-EC:	180 Nm / 2 000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2 000 min ^-1
IW 3/4" 18.0-EC:	590 Nm / 1000 min ^-1

1. Krátce stiskněte spínač režimu – Svítí dvě LED – utahovací moment:

IW 1/2" 18.0-EC:	250 Nm / 2 500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2 500 min ^-1
IW 3/4" 18.0-EC:	1060 Nm / 1700 min ^-1

1. Krátce stiskněte spínač režimu – Svítí jedna LED – utahovací moment se přepne zpět na:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

IW 3/4" 18.0-EC: 300 Nm

Utahovací moment lze opět přepnout na vyšší hodnotu tak, jak je popsáno.

Při zpětném chodu elektrického nářadí – má jen jedny otáčky – automaticky zhasnou LED v noze.

Přepnutí režimu jednotlivého příklepu na režim příklepového šroubováku (pouze ID 1/4" a IW 1/2")

■ Stiskněte spínač režimu po dobu cca 1,5 s.

– Svítí LED ukazatele režimu – je zapnutý režim jednotlivého příklepu – LED ukazatele režimu nesvítí – je zapnutý režim příklepového šroubováku.

Práce s elektrickým nářadím

POZOR!

Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy.

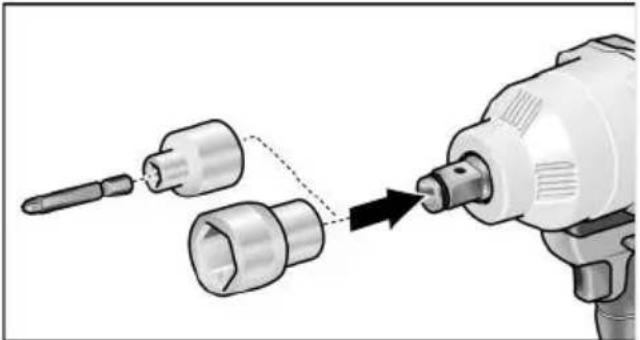

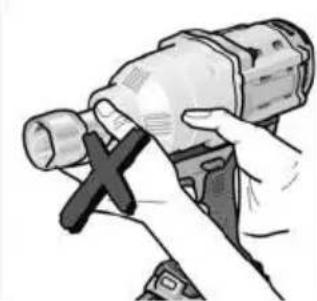

i UPOZORNĚNÍ

Aby byla manipulace při šroubování snazší, lze šroubovací bit nasadit také přímo do uchycení nástroje v nářadí.

1. Namontujte držák nástroje (výměnné sklíčidlo, úhlový nástavec, nástavec s držákem bitů).
2. Nasad'te akumulátor.
3. Nasad'te nástroj(vrták, šroubovací bit, držák bitů).
4. Nastavte předvolbu otáček na potřebný stupeň.
5. Nastavte potřebný směr otáčení.
6. Jednou rukou uchopte elektrické nářadí a zaujměte pracovní postoj. Přepínač směru otáčení, resp. otočný kroužek pro nastavení krouticího momentu nikdy neovládejte při běžícím motoru!

1. Zapněte nářadí.
   Po ukončení práce:
2. Uvolněte spínač.
3. Přepínač směru otáčení (2) nastavte do prostřední polohy.

Nabíječka

1 Otvor pro vložení akumulátoru
2 Kontakty
3 Větrací štěrbiny
4 Displej pro zobrazení provozního stavu
5 Sít'ový kabel se síťovou zástrčkou
Nabíječka CA 10.8/18.0 je určená k nabíjení akumulátorů FLEX typu
- AP 10.8 (2,5 Ah),
- AP 18.0 (2,5 Ah),
- AP 10.8 (4,0 Ah),
- AP 18.0 (5,0 Ah),
- AP 10.8 (6,0 Ah).

Pokyny pro zabezpečení dlouhé životnosti akumulátoru

POZOR!

• Akumulátory nikdy nenabíjejte při teplotě nižší než 0 °C, resp. vyšší než 55 °C.
• Akumulátory nenabíjejte v prostředí s velkou vlhkostí vzduchu nebo vysokou teplotou.
• Akumulátory a nabíječku během nabíjení nezakrývejte.
• Po skončení nabíjení odpojte sít'ovou zástrčku nabíječky.

Akumulátor a nabíječka se během nabíjení zahřívají. To je normální!

U lithium-ionotových akumulátorů nevzniká známý „paměťový efekt“. Přesto by se měl akumulátor před nabíjením úplně vybít a nabíjení vždy zcela dokončit.

Pokud akumulátory delší dobu nepoužíváte, skladujte je částečně nabité a v chladu.

Nabíjení

POZOR!

Do dodané nabíječky nasazujte pouze originální akumulátory.

■ Zapojte sít'ovou zástrčku nabíječky do zásuvky.
Na 2 sekundy se zeleně rozsvítí podsvícení displeje a pak opět zhasne. Zobrazí se OK.

:30 Li-ion 8:30 Li-ion

■ Nasad'te akumulátor úplně do nabíječky, až zaskočí.

– Na displeji se střídavě zobrazuje zbývající doba nabíjení (do úplného nabití akumulátoru) a grafické zobrazení stavu nabití.
– Když je akumulátor nabitý na méně než 80 %, svítí podsvícení displeje oranžově.
– Od nabití akumulátoru na 80 % svítí displej zeleně a zobrazí se OK.

■ Akumulátor je plně nabitý, když se zobrazí ukazatel.

Zelené podsvícení po krátké době zhasne.

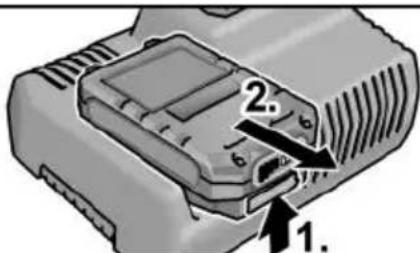

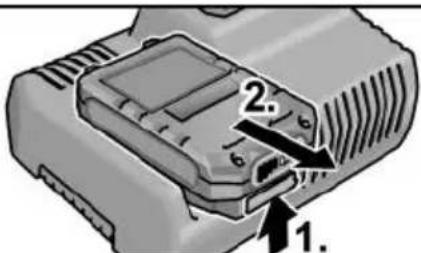

■ Vyjměte akumulátor z nabíječky.

1. 2.

■ Vytáhněte sít'ovou zástrčku ze zásuvky.

i UPOZORNĚNÍ

Pokud po nasazení akumulátoru do nabíječky displej bliká, vyskytla se u akumulátoru nebo nabíječky závada.

Displej pomalu bliká. Oranžové podsvícení.

Akumulátor je příliš horký, resp. příliš studený. Jakmile bude mít akumulátor nabíjecí teplotu (0 °C – 55 °C), spustí se nabíjení.

Displej rychle bliká. Červené podsvícení.

Vyjměte akumulátor z nabíječky a nasad'te ho znovu. Pokud se ukazatel zobrazí znovu, je akumulátor vadný. Akumulátor vyměňte nebo nechte zkontrolovat v servisu.

Pokud se toto chybové hlášení zobrazí i s jiným akumulátorem, je vadná nabíječka. Nechte nabíječku zkontrolovat v servisu.

Údržba a ošetřování

Čistění

VAROVÁNÍ!

Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach.

Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem. Elektrické nářadí přitom nechte běžet.

Nabíječka

VAROVÁNÍ!

Před veškerými pracemi vytáhněte sít'ovou zástrčku ze zásuvky. Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Nečistoty a prach odstraňte z krytu štětcem nebo suchým hadrem.

Opravy

Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem.

Náhradní díly a příslušenství

Další příslušenství, zejména nástroje, najdete v katalozích výrobce.

Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Přeprava

Ekvivalentní množství lithia v akumulátorech, které jsou součástí dodávky, je menší než příslušné mezní hodnoty. Proto akumulátor jako jednotlivý kus ani elektrické nářadí s kompletní dodávkou nepodléhají národním nebo mezinárodním předpisům pro nebezpečné náklady.

Při přepravě více kusů nářadí s lithium-iontovými akumulátory mohou být tyto předpisy relevantní a vyžadovat zvláštní bezpečnostní opatření (např. ohledně balení). V tom případě se informujte na předpisy platné v zemi použití.

Prohlášení o shodě C€

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Za technické podklady zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné:

• u sít'ového elektrického nářadí odstraněním sít'ového kabelu,
• u akumulátorového elektrického nářadí odstraněním akumulátoru.

Pouze pro země EU.

Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace místo smíšeného odpadu.

Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

VAROVÁNÍ!

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.

Akumulátory/baterie je třeba shromažďovat, recyklovat nebo ekologicky zlikvidovat.

Pouze pro země EU.

Podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

UPOZORNĚNÍ

O možnostech likvidace se informujte u specializovaného prodejce.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 180
Symboly na náradí ..... 180
Pre vašu bezpečnost' 180
Hlučnost' a vibrácia ..... 182
Technické údaje 183
Prehlad 184
Návod na obsluhu 185
Údržba a ošetrovanie 189
Preprava 189
C€ Vyhlásenie o zhode ..... 190
Pokyny pre likvidáciu ..... 190
Vylúčenie zodpovednosti ..... 190

Použité symboly

VAROVANIE!

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Bezpečnostný transformátor odolný voči skratu

Hrozí nebezpečenstvo výbuchu.

Akumulátor nevhadzujte do ohňa. Hrozí nebezpečenstvo výbuchu.

Pred použitím elektrického náradia si prečítajte:

Akumulátorový vřtací skrutkovač IW 1/2" 18.0-EC / ID 1/4" 18.0-EC /

Bezpečnostné pokyny pre vítačky a skrutkovače

■ Aretáciu nástroja potiahnite dopredu (1.) a nástroj zatlačte až na doraz (2.).
■ Uvoľnite zaistenie nástroja.
Nástroje vyberiete tak, že zaistenie nástroja potiahnete dozadu (3.).

Vypínač elektrického náradia umožňuje plynulé zvyšovanie otáčok až na maximálnu hodnotu.

1. Spínač predvolby smeru otáčania (2) dajte do polohy „Dopredu“ alebo „Dozadu“.
2. Stlačenie vypínača (1) elektrického náradia – Osvetlenie pracoviska svieti
3. Uvolnenie vypínača (1) elektrického náradia

– Osvetlenie pracoviska po cca 10 sekundách automaticky zhasne

Predvolba otáčok a krútiaceho momentu IW 1/2" 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

1x 2x 3x

Prepínanie momentu otáčok/krútiaceho momentu

1. Zapnutie vypínača (1)

2. Krátke stlačenie spínača režimu (cca 0,5 s).

– Jedna LED svieti – krútiaci moment:

IW 1/2" 18.0-EC:	150 Nm / 1 500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1 500 min ^-1
IW 3/4" 18.0-EC:	300 Nm / 900 min ^-1

1. Krátke stlačenie spínača režimu – Dve LED svietia – krútiaci moment:

IW 1/2" 18.0-EC:	180 Nm / 2 000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2 000 min ^-1
IW 3/4" 18.0-EC:	590 Nm / 1000 min ^-1

1. Krátke stlačenie spínača režimu – Dve LED svietia – krútiaci moment:

IW 1/2" 18.0-EC:	250 Nm / 2 500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2 500 min ^-1
IW 3/4" 18.0-EC:	1060 Nm / 1700 min ^-1

1. Krátke stlačenie spínača režimu – Jedna LED svieti – krútiaci moment sa prepne naspät' na:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

IW 3/4" 18.0-EC: 300 Nm

■ Spínač režimu podržte stlačený cca 1,5 s.

1. Zapnite náradie.
   Po ukončení práce:
2. Uvołnite vypínač.
3. Nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

Nabíjačka

5 Siet'ový kábel so siet'ovou zástrčkou

Nabíjačka CA 10.8/18.0 je určená na nabíjanie akumulátorov FLEX typu

- AP 10.8 (2,5 Ah),

- AP 18.0 (2,5 Ah),

- AP 10.8 (4,0 Ah),

- AP 18.0 (5,0 Ah),

- AP 10.8 (6,0 Ah).

- Siet'ovú zástrčku nabíjačky po skončení nabíjania vytiahnite.

■ Akumulátor vyberte z nabíjačky.

1. 2.

Údržba a ošetrovanie

Čistenie

VAROVANIE!

EN 62841 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Pokyny pre likvidáciu

VAROVANIE!

Opotrebované elektrické náradie pred likvidáciou znefunkčnite:

• siet'ové elektrické náradie odstránením siet'ového kábla,
• akumulátorové elektrické náradie odstránením akumulátora.

Len pre krajiny EÚ.

Varnostni transformator odporen na kratke stike
