NÁVOD NA OBSLUHU IW 3/4" 18.0-EC Flex

- v souladu s určeným účelem,

Akumulátorový rázový utahovák IW 1/2" 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC je určený

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Chráňte akumulátor pred teplom, napr. stálym slnečným žiarením a ohňom.

Náradie je vhodné len na používanie v miestnostiach. Náradie nevystavujte dažďu. Elektrické náradie a akumulátory skladujte v suchých priestoroch.

Pokyny týkajúce sa likvidácie (pozri na strane 190)!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, pozrite si vyobrazenia a špecifikácie dodané s elektrickým náradím. Chyby pri dodržiavaní nasledujúcich výstražných upozornení môžu zapríčinit' úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),
– pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podľa nich.
Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatela alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
- pre stanovené použitie,
- v bezchybnom bezpečnostnotechnickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

IW 3/4" 18.0-EC je určený

– na komerčné používanie v priemysle a remeselníctve,

– na ut'ahovanie a uvoľňovanie matíc a skrutiek uvedených rozmerov.

Náradie držte len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj alebo skrutka zasiahnut’ skryté elektrické vedenia alebo vlastný siet’ový kábel. Kontakt skrutky s vedením, ktoré je pod napätím, môže spôsobit’, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Používajte prídavné rukoväti, ak sú súčasťou dodávky tohto elektrického náradia. Strata kontroly môže viest' k poraneniam.

■ Používajte vhodné detekčné prístroje na vyhladávanie skrytých elektrických vedení alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody.

Elektrické náradie okamžite vypnite, ked' sa vkladací nástroj zablokuje. Bud'te pripravený na vysoké reakčné momenty, ktoré spôsobujú spätný ráz. Vkladací nástroj sa zablokuje, ked':

– sa elektrické náradie pret'aží alebo

– sa sprieči v opracovávavom obrobku.

■ Elektrické náradie držte pevne. Pri ut'ahovaní a uvoľňovaní skrutiek sa môžu krátkodobo vyskytnút' vysoké reakčné momenty.

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spolahlivejšie ako vašou rukou.

■ Skôr než elektrické náradie odložíte, počkajte, kým sa úplne nezastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.

Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi

■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
- Pri poškodení a nesprávnom použití akumulátora môžu unikat' pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhladajte lekársku pomoc. Pary môžu dráždit' dýchacie cesty.
Ak sa akumulátor používa nevhodne, môže z neho unikat' kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhľadajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
■ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.

Nabíjačka

■ Vždy skontrolujte, či sieťové napätie, ktoré je uvedené na výrobnom štítku nabíjačky, zodpovedá uvedenému napätiu.

Zástrčka prívodnej šnúry nabíjačky sa musí hodit' do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie menit'. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko úrazu elektrickým prúdom.
Nabíjačku používajte len v suchých miestnostiach a zabráňte jej styku s mokrom a dažďom. Vniknutie vody do nabíjačky zvyšuje riziko úrazu elektrickým prúdom.
Nabíjačku nikdy nepoužívajte, keď je poškodený kábel, zástrčka alebo samotný prístroj vonkajšími vplyvmi. Nabíjačku odneste do najbližšieho špecializovaného servisu.
Nabíjačku v žiadnom prípade neotvárajte. V prípade poruchy ju odneste do špecializovaného servisu.
■ Na nabíjačku nekladte žiadne predmety a neumiestňujte ju na mäkké povrchy. Hrozí nebezpečenstvo požiaru.

Špeciálne bezpečnostné pokyny

■ Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.
■ Prepínač predvolby smeru otáčania (2), príp. nastavenie krútiaceho momentu (5) aktivujte len vtedy, keď je nástroj zastavený.
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrátajte žiadne diery do telesa náradia.

Hlučnost' a vibrácia

i UPOZORNENIE

Hodnoty hluku a vibrácií boli zistené podľa EN 62841. Hodnoty nájdete v tabuľke „Technické údaje“.

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického

náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'.

Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohladnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny zretelne redukovat'. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Náradie IW 1/2"		18.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Typ		Príklepový skrutkovač	Príklepový skrutkovač	Príklepový skrutkovač
Akumulátor AP 18.0/2,5		AP 18.0/5,0
Čas nabíjania (podla stavu nabitia)– AP 18.0/2,5– AP 18.0/5,0	minmin	0–400–45
Krútiaci moment, maximálny– v prípade tvrdého materiálu Nm	250 225	1060
Otáčky chodu naprázdno– stupeň 1– stupeň 2– stupeň 3	min^-1 min^-1 min^-1	150020002500	150020002500	90010001700
Počet príklepov– stupeň 1– stupeň 2– stupeň 3	min^-1 min^-1 min^-1	130028003300	130028003300	180020002200
Hmotnost' podla „EPTA-procedure 01/2003“ (bez akumulátora)	kg 1,1 1,1 3,3
Hmotnost' akumulátora 2,5 Ah5,0 Ah	kgkg	0,40,7
Hladina akustického tlaku vyhodnotená s filtrom A
Hladina akustického tlaku L_pA	dB(A) 9	1 91 92.3
Hladina akustického výkonu L_WA	dB(A) 1	02 102 103,3
Neistota K db 3,0
Celkové hodnoty vibrácií (vektorový súčet troch smerov)
Hodnota emisií vibrácií a _h pri....
– skrutkovaní	m/s^2	18,5	18,5 12,4
Neistota K	m/s^2	1,5

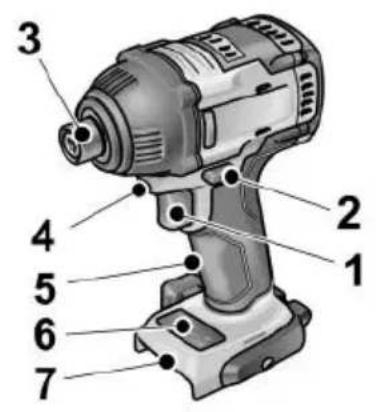

Prehlad

V tomto návode budú popísané rôzne elektrické náradia. Zobrazenia sa môžu v detailoch líšit' od zakúpeného elektrického náradia.

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky

2 Prepínač predvoľby smeru otáčania
3 Upínanie nástrojov
4 Pracovné osvetlenie
5 Rukovät'
6 Ovládacie pole pre stupne otáčok
7 Šachta na zasunutie akumulátora

8 Lítium-iónový akumulátor (2,5 Ah)
9 Odist'ovacie tlačidlo pre akumulátor
10 Indikácia stavu akumulátora
11 Lítium-iónový akumulátor (5,0 Ah)
12 Spona na opasok (nie pre IW 3/4" 18,0-ES)
13 Upevňovacia skrutka (nie pre IW 3/4" 18,0-ES)
14 Držiak hrotov (nie pre IW 3/4" 18,0-ES)

Návod na obsluhu

Pred uvedením do prevádzky

■ Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

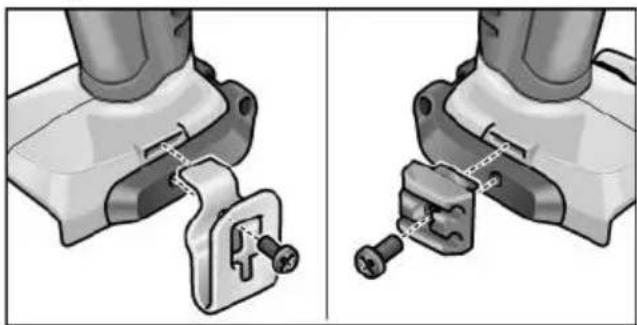

■ Sponu na opasok, príp. držiak hrotov upevnite priloženou skrutkou.

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri „Nabíjačka/Proces nabíjania“.

Výmena nástroja

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

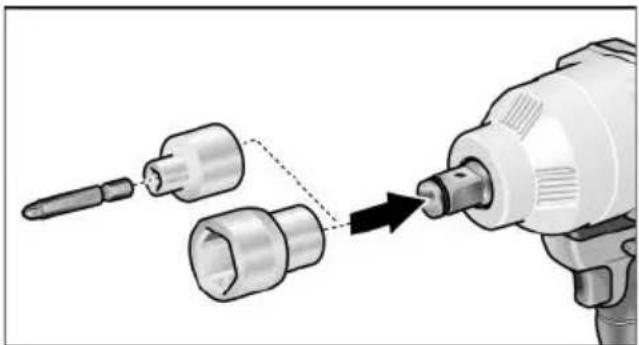

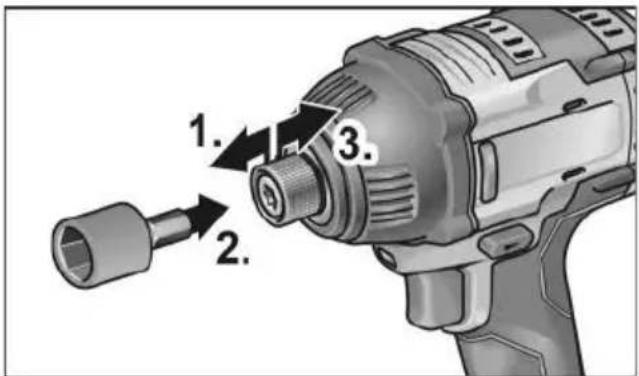

Nástrčný klůč zatlačte na štvorhranný nadstavec rázového uťahovača (1.).
■ Nástroj vložte do nástrčného klúča (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

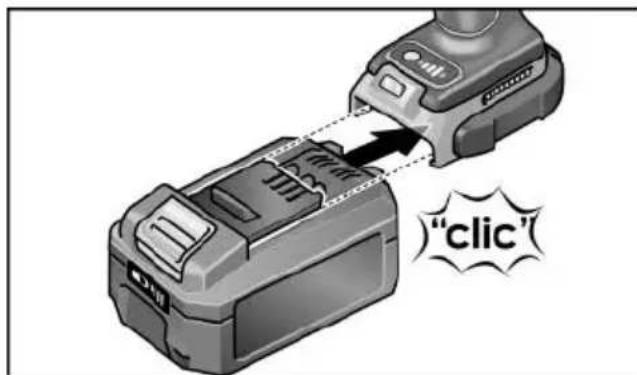

Vloženie/výmena akumulátora

Nabitý akumulátor zatlačte do elektrického náradia tak, aby sa úplne zaistil.

"click"

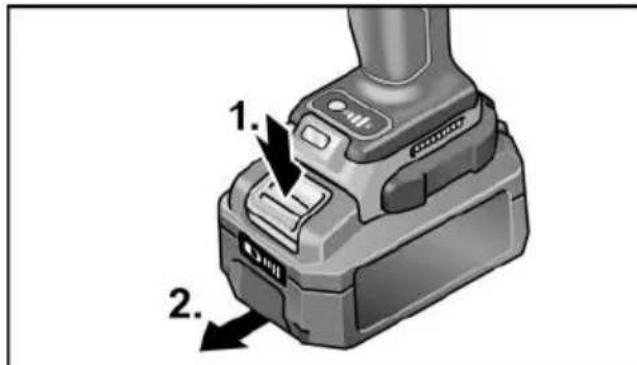

■ Pri vyberaní stlačte zaist'ovacie tlačidlá (1.) a akumulátor vytiahnite (2.).

1. 2.

POZOR!

Pri nepoužívaní chráňte kontakty akumulátora. Volné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

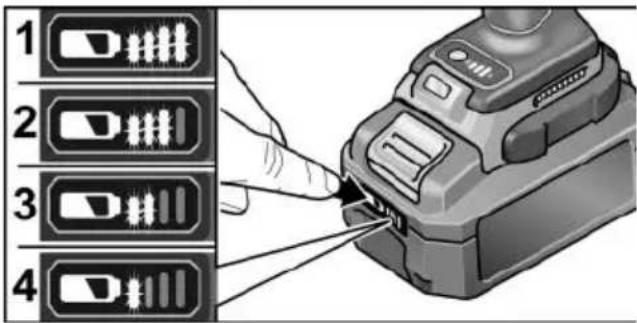

Stav nabitia akumulátora

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovat' stav nabitia.

1 2 3 4

Indikácia po 5 sekundách zhasne.

Ak niektorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'.

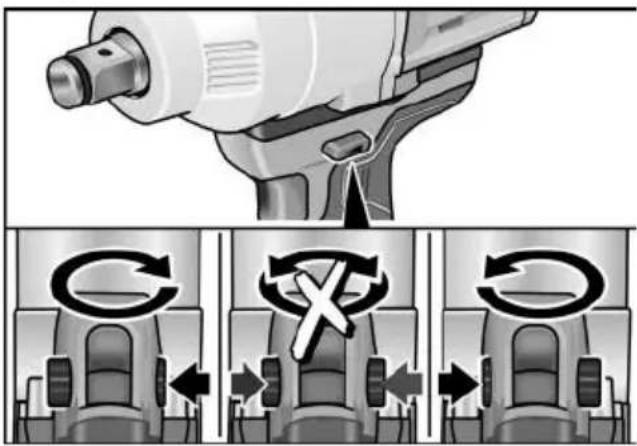

Predvolba smeru otáčania

POZOR!

Smer otáčania sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

■ Nastavenie prepínača predvoľby smeru otáčania do potrebnej polohy:

– Vlavo: proti smeru chodu hodinových ručičiek (vyskrutkovanie, uvoľnenie skrutiek)
– Vpravo: v smere chodu hodinových ručičiek (vřtanie, zasktutkovanie, ut'ahovanie skrutiek)
– V strede: Blokovanie zapnutia (výmena nástroja, pri prácach na elektrickom náradí)

Zapnite elektrické náradie

Zapnutie náradia:

■ Stlačte vypínač.

• Elektrické náradie má brzdu, ktorá elektrické náradie okamžite po uvoľnení vypínača zastaví.
• Pri trvalom používaní elektrického náradia by sa malo pracovat' predovšetkým s úplne zatlačeným vypínačom.

Zapnutie/vypnutie osvetlenia pracoviska

Krútiaci moment sa znova prepne vyššie, ako je opísané.

Pri spätnom chode elektrického náradia – má len jeden stupeň otáčok – automaticky zhasnú LED nachádzajúce sa v dolnej časti náradia.

Prepínanie režimu jednotlivého príklepu v režime rázového ut'ahovača (iba ID 1/4" a IW 1/2")

– LED indikácia režimu svieti – režim jednotlivého príklepu aktívny
– LED indikácia režimu nesvieti – režim rázového ut'ahovača aktívny.

Práca s elektrickým náradím

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

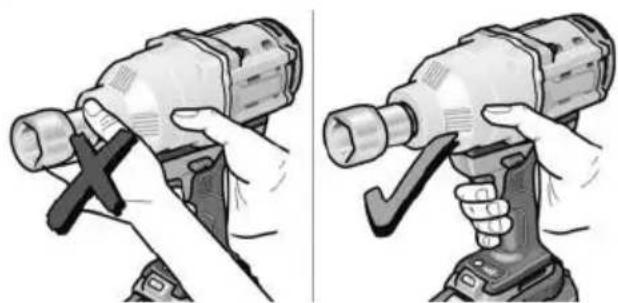

i UPOZORNENIE

Aby bola manipulácia pri skrutkovaní ľahšia, skrutkovací hrot sa môže vložit' aj priamo do upínania nástrojov na náradí.

1. Namontujte držiak nástrojov (výmenné sklučovadlo vrtákov, uhlový nadstavec, nadstavec pre držiak hrotov).
2. Vložte akumulátor.
3. Vložte nástroj (vrtáky, skrutkovacie hroty, držiak hrotov).
4. Nastavte predvolbu krútiaceho momentu na potrebný stupeň.
5. Nastavte potrebný smer otáčania.
6. Uchopte elektrické náradie jednou rukou za rukovät' a zaujmite pracovní polohu. Pri bežiacom motore nikdy neaktivujte spínač predvolby smeru otáčania, príp. nastavenie krútiaceho momentu!

1 Šachta na zasunutie akumulátora

2 K o n t a k t y

3 Vetracie štrbiny

Upozornenia pre dosiahnutie dlhej životnosti akumulátorov

POZOR!

- Akumulátory nikdy nenabíjajte pri teplote nižšej ako 0 °C, príp. vyššej ako 55 °C.

- Akumulátory nenabíjajte v prostredí s vysokou vlhkost'ou vzduchu alebo vysokou teplotou.

Počas nabíjania sa akumulátory a nabíjačka zohrejú. Je to normálne!

Lítium-iónové akumulátory nemajú známy „pamät’ový efekt“. Napriek tomu by sa akumulátor mal celkom vybit’ a nabíjanie sa by sa malo vždy celé dokončit’.

Ak sa akumulátory dlhší čas nepoužívajú, čiastočne ich nabite a skladujte v chlade.

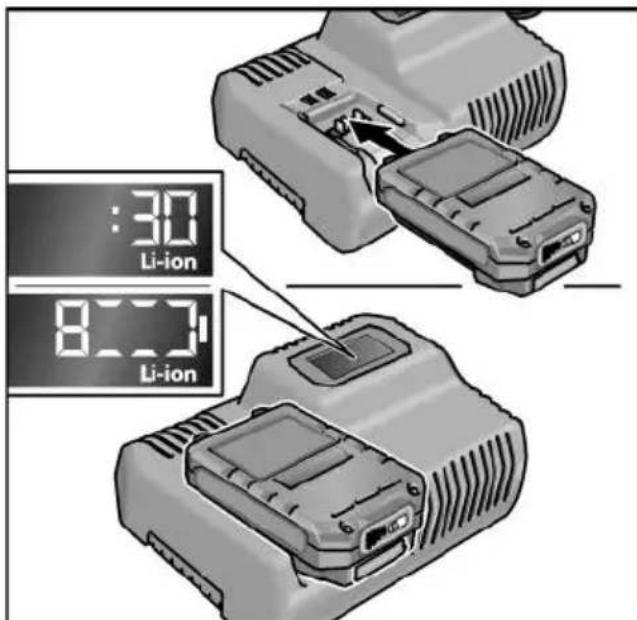

Proces nabíjania

POZOR!

Do dodanej nabíjačky vkladajte len originálne akumulátory.

■ Zastrčte siet'ovú zástrčku nabíjačky. Podsvietenie displeja svieti 2 sekundy na zeleno a potom znova zhasne. Zobrazí sa OK.

:30 Li-ion 8:30 Li-ion

■ Akumulátor zatlačte celkom do nabíjačky tak, aby sa zaistil.

– Na displeji sa striedavo zobrazuje zvyšný čas nabíjania (do úplného nabitia akumulátora) a grafické zobrazenie stavu nabitia.
- Podsvietenie displeja svieti na oranžovo, keď je akumulátor nabitý na menej ako 80 %.
– Od nabitia na 80 % svieti displej na zeleno a zobrazí sa OK.

■ Akumulátor je úplne nabitý vtedy, ked' indikácia zhasne.

Zelené podsvietenie displeja po krátkom čase zhasne.

■ Vytiahnite siet'ovú zástrčku.

i UPOZORNENIE

Ked' po vložení akumulátora do nabíjačky displej bliká, akumulátor alebo nabíjačka je chybná.

Displej bliká pomaly. Podsvietenie displeja oranžové.

Akumulátor je príliš horúci alebo príliš studený. Ked'akumulátor dosiahne teplotu nabíjania (0 °C...55 °C), začne sa proces nabíjania.

Displej bliká rýchlo. Podsvietenie displeja červené.

Akumulátor vyberte z nabíjačky a znova vložte. Pri rovnakej indikácii je akumulátor chybný. Akumulátor vymeňte alebo jeho preskúšanie zverte špecializovanému servisu.

Ak sa aj pri inom akumulátore zobrazí rovnaké hlásenie chyby, potom je chybná nabíjačka. Preskúšanie nabíjačky zverte špecializovanému servisu.

Pri opracovaní kovov sa môže pri extrém-nom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach.

■ Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom. Elektrické náradie pritom nechajte bežat'.

Nabíjačka

VAROVANIE!

Pred všetkými prácami vytiahnite siet'ovú zástrčku. Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Špinu a prach z krytu odstráňte štetcom alebo suchou handričkou.

Opravy

Opravy zverte výhradne servisnej dielni, autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

Dalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu. Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Preprava

Ekvivalentné množstvo lítia obsiahnuté v akumulátoroch, ktoré sú súčasťou dodávky, sa nachádza pod príslušnými hraničnými hodnotami. Preto akumulátor ako jednotlivý dielec ani elektrické náradie s kompletným obsahom dodávky nepodlieha národným alebo medzinárodným predpisom o nebezpečnom tovare.

Pri preprave viacerých druhov náradia s lítium-iónovými akumulátormi môžu byt' tieto predpisy relevantné a vyžadujú osobitné bezpečnostné opatrenia (napr. pre obal).

V takomto prípade sa informujte o pred- pisoch, ktoré sú platné v krajine použitia.

CE Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Nevyhadzujte elektrické náradie do domového odpadu! Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu.

Zariadenie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plaštové časti sú označené na recykláciu podla druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte. Akumulátory/batérie sa majú zbierat', recyklovať alebo likvidovať spôsobom, ktorý zohladňuje ochranu životného prostredia.

Len pre krajiny EÚ.

Podla Európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierat' separovane a treba ich dávat' na recykláciu zodpovedajúcu ochrane životného prostredia.

UPOZORNENIE

O možnostiach likvidácie sa informujte u špecializovaného predajcu.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
