OV5230 - Climatisation Concept - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	Non spécifié
Type de réfrigérant	Non spécifié
Consommation énergétique	Non spécifié
Niveau sonore	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Utilisation	Conçu pour le refroidissement de l'air dans les espaces fermés.
Maintenance	Nettoyage régulier des filtres recommandé.
Sécurité	Vérifier l'installation électrique avant utilisation.
Informations générales	Consulter le manuel d'utilisation pour des instructions détaillées.

FOIRE AUX QUESTIONS - OV5230 Concept

Comment régler la température sur le climatiseur Concept OV5230 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et sélectionnez la température souhaitée en utilisant les flèches haut et bas.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché sur une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le filtre du climatiseur ?

Pour nettoyer le filtre, retirez-le délicatement de l'unité. Lavez-le à l'eau tiède avec un peu de savon doux, puis laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon climatiseur émet-il un bruit inhabituel ?

Un bruit inhabituel peut être causé par des objets bloquant les ventilateurs ou un problème avec le compresseur. Vérifiez l'appareil pour toute obstruction et si le problème persiste, contactez un technicien.

Quelle est la capacité de refroidissement du Concept OV5230 ?

Le climatiseur Concept OV5230 a une capacité de refroidissement de 2,5 kW, ce qui le rend adapté pour des pièces allant jusqu'à 30 m².

Comment passer du mode refroidissement au mode chauffage ?

Utilisez la télécommande pour changer le mode de fonctionnement. Appuyez sur le bouton 'Mode' jusqu'à sélectionner le mode chauffage.

Que faire si le climatiseur fuit de l'eau ?

Une fuite d'eau peut être causée par un filtre encrassé ou un tuyau de drainage obstrué. Vérifiez et nettoyez le filtre et le tuyau de drainage pour résoudre le problème.

Comment régler la vitesse du ventilateur ?

Pour régler la vitesse du ventilateur, utilisez la télécommande et appuyez sur le bouton 'Vitesse du ventilateur' pour choisir parmi les différentes options disponibles.

Le climatiseur affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si le code persiste, contactez le service client pour une assistance supplémentaire.

Quelle est la consommation énergétique du Concept OV5230 ?

Le climatiseur Concept OV5230 a une classe énergétique de A+, ce qui signifie qu'il est conçu pour être économe en énergie.

MODE D'EMPLOI OV5230 Concept

Rafraîchisseur d'air

Nous vous remercions d'avoir acheté le produit de la marque Concept et nous espérons qu'il vous apportera votre entière satisfaction pendant son utilisation.

Lire attentivement le manuel d'emploi avant la première utilisation et le conserver. Faire prendre connaissance du manuel d'emploi par les autres personnes pouvant manipuler le produit.

Caractéristiques techniques
Tension 220–240 V ~ 50/60	Hz
Puissance 80 W
Niveau sonore ≤63 dB

IMPORTANT

Avant de brancher l'appareil, vérifier en effectuant un contrôle visuel, si l'unité ne présente pas de signes d'endommagement et n'a pas subi d'endommagement pendant le transport.

PRÉCAUTIONS PARTICULIÈRES DE SÉCURITÉ

• Ne jamais utiliser l'appareil autrement que prévu dans le manuel d'emploi.
• Enlever tous les emballages et autres éléments de marketing avant la première utilisation.
• S'assurer que la tension de secteur correspond bien à celle marquée sur la plaque signalétique.
• Assurez-vous que la surface soit stable et insensible à la chaleur, éloignée de toutes sources de chaleur.
• Ne jamais laisser l'appareil sans surveillance s'il est en marche, le cas échéant lorsqu'il est branché dans une prise secteur.
• Ne pas tirer sur le cordon d'alimentation pour le débrancher, mais saisir la fiche et la tirer délicatement.
• Ne pas permettre aux enfants ou aux personnes de capacités mentales réduites de manipuler l'appareil ou le mettre hors leur portée.
• Des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance du mode d'emploi ne doivent manipuler l'appareil que sous la surveillance d'une personne responsable informée de l'utilisation de l'appareil.

• Redoubler de vigilance lorsque cet appareil est employé à proximité d'enfants.

• Ne pas permettre de laisser utiliser l'appareil comme un jouet.

• Ne jamais insérer les doigts, crayons où d'autres objets à travers la grille de protection de l'hélice.
• Ne jamais utiliser rafraîchisseur d'air sans grilles de protection.
• Ne pas diriger le jet d'air aux enfants ou personnes malades.
• Ne pas couvrir l'appareil.
• Ne rien suspendre ou poser sur l'appareil.
  • L'appareil doit être uniquement utilisé en position verticale.
• Ne pas utiliser l'appareil à proximité des douches, baignoires, lavabos ou piscines.
• Ne pas utiliser l'appareil dans un environnement humide ou poussièreux.
• Ne pas utiliser l'appareil dans des locaux contenant les gaz explosifs ou inflammables (solvants, peintures, colles, etc.).
• Débrancher le cordon d'alimentation avant tout montage ou démontage de l'appareil. Les opérations d'entretien et de nettoyage doivent toujours être faites sur appareil débranché et refroidi.
• Maintenir l'appareil propre, ne pas laisser pénétrer les corps étrangers dans les grilles. Cela pourrait causer un court-circuit électrique, des dommages ou un incendie.
• Ne jamais nettoyer l'appareil à l'aide des agents abrasifs ou des produits chimiques agressifs.
• Ne jamais utiliser l'appareil si le cordon d'alimentation ou la prise est abîmé, laisser le réparer immédiatement dans un centre d'entretien agréé.
• Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, s'il est tombé par terre, s'il a été endommagé ou plongé dans un liquide. Laisser le vérifier et réparer dans un centre d'entretien agréé.
• Ne pas utiliser l'appareil à l'extérieur.
• L'appareil est exclusivement destiné à un usage domestique, il n'est pas prévu à des fins commerciales.
• Ne pas toucher l'appareil avec les mains humides.
• Ne jamais plonger le cordon d'alimentation, la fiche ou l'appareil dans de l'eau ou d'autres liquides.
• Ne pas essayer de réparer l'appareil par ses propres soins. Contacter un centre d'entretien agréé.

FR

concept

concept

FR

• Une fois le rafraîchisseur d'air assemblé, ne pas déplacer la protection des hélices du rotor.
• Ne pas ouvrir ni démonter la protection rotor pour nettoyer les hélices.
• Ne pas retirer le filtre à air ou à eau pendant l'humidification. Cela pourrait provoquer l'égouttement d'eau de la sortie d'air.
• Si le réservoir contient de l'eau et que l'appareil est incliné, retirer immédiatement le câble de la prise et laisser l'appareil sécher pendant 24 heures avant de le rallumer.
• Une fois l'appareil rempli d'eau, ne pas l'incliner pendant ses déplacements afin d'éviter que l'eau ne s'écoule du réservoir.
• Le niveau d'eau dans le réservoir ne doit pas dépasser le niveau maximum autorisé. Une fois que la fonction de refroidissement ou d'humidification est activée, le niveau d'eau ne doit pas descendre en dessous du niveau minimum autorisé.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques ou mentales réduites ou le manque d'expérience et de connaissances, si elles sont supervisées ou ont reçu des instructions pour utiliser l'appareil d'une manière sûre et comprennent les dangers potentiels. Les enfants de moins de 8 ans ne sont autorisés à réaliser les opérations de nettoyage ou d'entretien que sous la surveillance. Maintenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans. Ne pas laisser les enfants jouer avec l'appareil.

En cas de non-respect des recommandations du fabricant, la garantie concernant la réparation est annulée.

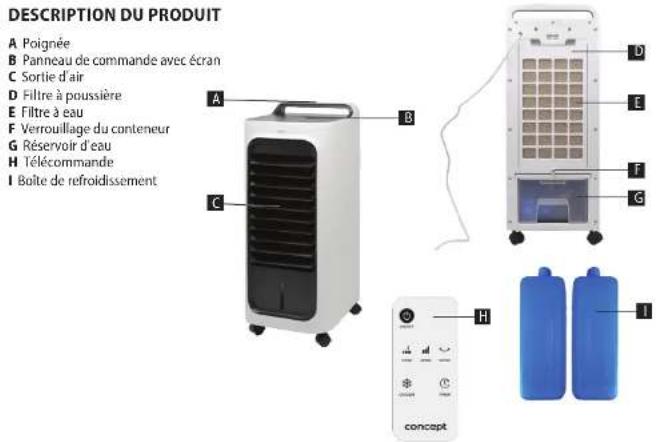

DESCRIPTION DU PRODUIT A Poignée B Panneau de commande avec écran C Sortie d'air D Filtre à poussière E Filtre à eau F Verrouillage du conteneur G Réservoir d'eau H Télécommande I Boîte de refroidissement A B C D E F G H I concept

DESCRIPTION DU PANNEAU DE COMMANDE

1 Bouton de mode de refroidissement
2 Bouton d'oscillation
3 Bouton de minuterie
4 Bouton de réglage de la vitesse du flux d'air
5 Bouton de réglage du mode
6 Bouton ON/OFF

Note : Les fonctions des touches de commande du panneau de commande correspondent aux fonctions des touches de la télécommande.

FR

concept

concept

FR

MODE D'EMPLOI

Brancher le cordon d'alimentation dans la prise de courant. L'appareil passe en mode veille.

Interrupteur ON/OFF (6)

Arrêter/ démarrer l'appareil en appuyant sur le bouton. Après la mise en marche, l'appareil démarre à faible vitesse d'air.

Bouton de réglage de vitesse de l'air (4)

En appuyant sur ce bouton, vous pouvez modifier la vitesse du débit d'air sur 3 niveaux (l'indicateur correspondant sur l'écran est toujours allumé).

Bouton de sélection du mode (5)

En appuyant sur ce bouton, vous pouvez choisir un des 2 modes mémorisés :

1. Veille

a. Si l'appareil est réglé sur une puissance élevée, il fonctionnera sur une puissance de brise naturelle élevée pendant 30 minutes, après 30 minutes, il fonctionnera sur une puissance de brise naturelle moyenne et après 30 minutes supplémentaires, il fonctionnera sur une puissance de brise naturelle faible.

b. Si l'appareil est réglé sur une puissance moyenne, il fonctionnera sur une puissance de brise naturelle moyenne et, après 30 minutes, sur une puissance de brise naturelle faible.

c. Si l'appareil est réglé sur une puissance faible, il fonctionnera en continu sur une puissance de brise naturelle faible.

1. Brise naturelle: L'appareil augmentera et diminuera alternativement la puissance.

Bouton minuterie (3)

La touche de minuterie permet de régler la durée de fonctionnement souhaitée (1h, 2h et 4h).

Bouton d'oscillation (2)

Appuyer sur ce bouton pour activer / désactiver la fonction d'oscillation.

Bouton du mode de refroidissement (1)

Appuyer sur ce bouton pour activer / désactiver la fonction de refroidissement.

Note : Verser de l'eau dans le réservoir d'eau avant de démarrer le mode refroidissement !

Remplir le réservoir d'eau

Arrêter et débrancher l'appareil avant de remplir ou de vider le récipient.

- Relâcher le verrou du réservoir d'eau à l'arrière de l'appareil.

- Retirer le réservoir de l'appareil. (Pour le sortir complètement il faut déverrouiller la pompe à l'intérieur du réservoir et retirer la pompe. Lors de la remise en place, assurez-vous que la pompe est fixée dans sa position d'origine.)

- Remplir le réservoir d'eau (il est recommandé d'utiliser de l'eau déminéralisée pour une durée de vie maximale de l'appareil).

- Maintenir le niveau d'eau entre MIN et MAX.

- L'ajout de glaçons ou de glacières à l'eau du réservoir rendra la fonction de refroidissement plus efficace (les glacières peuvent être recongelées et réutilisées).

- Assurez-vous que le niveau d'eau ne tombe pas en dessous de la ligne MIN pendant le fonctionnement (s'applique uniquement en mode refroidissement actif).

- Il est recommandé de changer l'eau au moins une fois par semaine.

NETTOYAGE ET ENTRETIEN

Avant tout nettoyage, débrancher le cordon d'alimentation!

Nettoyez l'extérieur de l'appareil avec une éponge légèrement humide, ne pas utiliser des objets abrasifs pouvant endommager la surface d'appareil !

Nettoyer et de contrôler les grilles de protection de l'appareil afin d'assurer son bon fonctionnement. Ne jamais nettoyer l'appareil sous l'eau courante, ne pas le rincer, ni plonger dans l'eau!

Lors du démontage du rafraîchisseur d'air, procéder dans l'ordre inverse de l'assemblage.

Si de la poussière s'accumule sur la surface de l'appareil, la supprimer à l'aide un chiffon doux. Si la surface de l'appareil est sale, mélanger de l'eau à une température pouvant atteindre 50 °C et un détergent neutre, puis nettoyer la surface avec un chiffon puis la sécher.

Ne pas utiliser de l'essence, de diluant ou d'autres substances susceptibles d'endommager facilement la surface de l'appareil.

Nettoyage du filtre à air et du celui à eau

Si le filtre contient trop de saleté, cela affectera le flux d'air. Par conséquent, le filtre à air doit être nettoyé au moins une fois par mois.

1. Débrancher le cordon d'alimentation.

2. Tout d'abord, retirer le filtre à poussière, puis le filtre à eau.

3. Nettover le filtre à poussière avec un détergent et une brosse douce.

4. Laisser le filtre à eau dans la solution de nettoyage pendant quelques minutes, puis le rincer et sécher.

Nettoyage du réservoir d'eau

1. Débrancher le câble d'alimentation, tourner le bouton de verrouillage du réservoir d'eau en position horizontale et retirer le réservoir.

2. Humidifier légèrement le chiffon avec du détergent et essuyer la jauge sur le réservoir. Puis laver à l'eau claire et vider l'eau sale.

Nettoyage de la surface de l'appareil

- La surface de l'appareil peut être nettoyée à l'aide d'un chiffon humide, ne pas rincer directement sous l'eau.

- Ne pas utiliser de nettoyants ou de solvants corrosifs.

- Avant le nettoyage, éteindre d'abord l'appareil et débrancher le cordon d'alimentation, autrement, il existe un risque d'électrocution.

Installation et utilisation après nettoyage

1. Remettre d'abord le filtre à air, le filtre à poussière puis le réservoir d'eau et vérifier que toutes les pièces sont en place.

2. Brancher l'appareil dans la prise et s'assurer qu'il fonctionne correctement.

Entretien

- Si l'apparell n'est pas utilisé pendant une longue période, débrancher le cordon d'alimentation qui doit être enroulé et protégé contre la poussière.

- Les filtres à poussière et à eau doivent être secs avant être emballés et le réservoir doit être vide.

FR

concept

concept

IT

SERVICE

Les opérations de maintenance ou les réparations de plus grande étendue nécessitant une intervention sur les composantes internes de l'appareil ne peuvent être effectuées que par un centre d'entretien agréé.

PROTECTION DE L'ENVIRONNEMENT

• Préférer le recyclage des emballages et des appareils à la fin de leur durée de vie.
  • Le carton est à remettre dans le centre de collecte sélective.
• Les sachets en plastique (PE) sont à remettre dans le centre de collecte sélective pour recyclage.

Recyclage de l'appareil à la fin de sa durée de vie :

La désignation du produit est conforme à la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (WEEE). Le symbole apposé sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets municipaux. Il est nécessaire de le remettre dans un centre de collecte pour le recyclage des équipements électriques et électroniques. En assurant une élimination conforme de ce produit, vous pouvez empêcher tout impact négatif sur l'environnement et sur la santé humaine résultant de la liquidation non conforme de ce produit. Éliminer le produit en conformité à la réglementation de traitement de déchets. De plus amples informations concernant le recyclage peuvent être obtenues auprès de l'administration locale compétente, les centres de tri de déchets ménagers ou dans le magasin où vous avez acheté votre produit.

Ce produit satisfait aux exigences élémentaires des directives CE applicables.

Le fabricant se réserve le droit d'effectuer les modifications du texte, design et specifications techniques sans information préalable.
