MANUALE UTENTE OV5230 Concept

Refrigeratore d'aria

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Tensione 220-240 V – 50/60 Hz
Potenza assorbita 80 W
Rumorosità ≤ 63 dB

IMPORTANTE

Prima di collegare l'apparecchio alla rete assicurarsi visivamente che l'unita sia integra e non sia stata danneggiata durante il trasporto.

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l'apparecchio per la prima volta.
• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.
• Posizionare l'apparecchio su una superficie stabile lontano dalle altre fonti di calore.
• Non lasciare l'apparecchio incustodito se acceso, eventualmente connesso alla rete.
• Allo staccare dell'apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.
• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo fuori dalla loro portata.
• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all'uso devono utilizzare l'apparecchio solo in presenza di una persona responsabile e istruita in merito.

IT

concept

concept

IT

• Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.
  • Non permettere che l'apparecchio sia utilizzato come giocatolo.
• Non mettere mai le dita, matite né altri oggetti dentro la griglia che protegge la ventola.
  • Non utilizzare mai il raffreddatore senza le griglie protettive.
• Non esporre mai i bambini piccoli e le persone malate alla corrente diretta dell'aria.
  • Non coprire l'apparecchio.
• Non appendere nulla sull'apparecchio, non mettere niente davanti allo stesso.
• L'apparecchio deve essere utilizzato solo ed esclusivamente in posizione eretta.
• Non utilizzare l'apparecchio nelle vicinanze dell'angolo doccia, della vasca da bagno, del lavandino e/o della piscina.
  • Non utilizzare l'apparecchio negli ambienti umidi e polverosi.
• Non utilizzare l'apparecchio nell'ambiente a rischio di esplosione (in presenza di solventi, vernici, colle etc.).
• Prima di montare o smontare l'apparecchio staccare il cavo di alimentazione dalla presa di corrente.
• Mantenere l'apparecchio pulito, non permettere che gli oggetti estranei entrino nelle aperture della griglia. Tali oggetti potrebbero causare i danni alle persone e/o alle cose (il cortocircuito o l'incendio).
• Per pulire l'apparecchio non adoperare gli agenti chimici aggressivi e abrasivi.
• Non utilizzare l'apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un'officina autorizzata.

Prima di procedere alla pulizia dell'apparecchio staccare il cavo di alimentazione dalla rete.

• Non utilizzare l'apparecchio se non funziona correttamente ossia se caduto per terra o se è stato immerso nell'acqua o in un altro liquido. In tal caso bisogna far esaminare l'apparecchio ed eventualmente farlo riparare da un'officina autorizzata.
• Non utilizzare l'apparecchio all'aperto, né all'esterno in generale.
• L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.
  • Non utilizzare l'apparecchio se si hanno le mani bagnate.
• Non immergere il cavo di alimentazione, la spina o l'apparecchio stesso nell'acqua o in un altro liquido.
  • Non procedere mai alla riparazione dell'apparecchio. Rivolgersi sempre ad un'officina autorizzata.
• Non appena si completa l'assemblaggio del refrigeratore d'aria, non deve essere più rimosso il coperchio protettivo delle pale del rotore.
• Il coperchio protettivo del rotore non deve aperto né smontato per motivi di pulizia delle pale del rotore.
• In regime di umidificazione non estrarre né filtro aria né filtro acqua. Il ciò potrebbe causare lo sgocciolamento dell'acqua dall'uscita aria.
• Se nel contenitore si trova l'acqua e l'apparecchio è stato inclinato, staccare immediatamente il cavo di alimentazione dalla rete e prima di riaccendere l'apparecchio di nuovo lasciarlo asciugare per 24 ore.
• Se il contenitore è pieno d'acqua, non inclinare l'apparecchio durante il suo spostamento per non far uscire l'acqua dal contenitore.
• Il livello dell'acqua nel contenitore non deve superare il livello massimo ammesso. Se si accende la funzione di raffreddamento o dell'umidificazione, il livello dell'acqua non dove scendere sotto il livello minimo ammesso.

IT

concept

concept

IT

- L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite e informate sugli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta. I bambini d'età inferiore a 8 anni devono stare lontano dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo e come tale deve essere utilizzato.

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

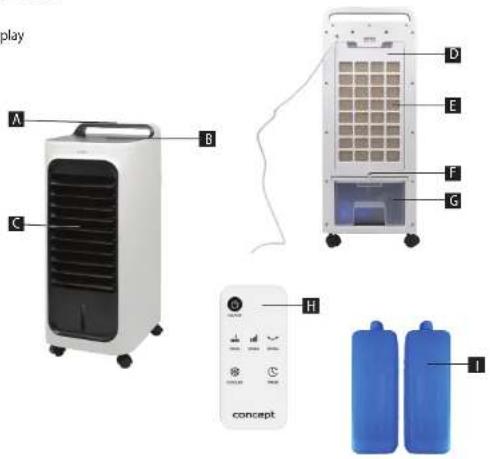

DESCRIZIONE DEL PRODOTTO

A Maniglia
B Pannello di controllo con display
C Uscita aria
D Filtro antipolvere
E Filtro acqua
F Blocco del contenitore
G Serbatoio dell'acqua
H Telecomando
I Box di raffreddamento

DESCRIZIONE DEL PANNELLO DI COMANDO

1 Pulsante della modalità di raffreddamento
2 Pulsante di oscillazione
3 Pulsante timer
4 Pulsante di regolazione della velocità del flusso d'aria
5 Pulsante di impostazione della modalità
6 Pulsante di accensione/spegnimento

Nota: Le funzioni dei pulsanti di comando sul pannello di controllo corrispondono alle funzioni dei pulsanti di comando sul controllo remoto.

IT

concept

concept

IT

MANUALE D'USO

Allacciare il cavo di alimentazione alla rete. L'apparecchio passa nel regime di standby.

Pulsante d'interruttore ON/OFF(6)

Premendo il pulsante si accende / si spegne l'apparecchio. Una volta acceso, l'apparecchio parte con la bassa velocità dell'aria.

Pulsante impostazione velocità aria (4)

Premendo questo pulsante può essere cambiata la velocità dell'aria in 3 livelli (rimane acceso il rispettivo indicatore sul display).

Pulsante impostazione regime (5)

Premere questo pulsante per selezionare due modalità di salvataggio:

1. Riposo

a. Se l'apparecchio è ad alta potenza, funzionerà ad alta potenza di brezza naturale per 30 minuti, dopo 30 minuti funzionerà a media potenza di brezza naturale e dopo altri 30 minuti funzionerà a bassa potenza di brezza naturale.

b. Se l'apparecchio è a media potenza, funzionerà a media potenza di brezza naturale e dopo 30 minuti a bassa potenza di brezza naturale.

c. Se l'apparecchio è a bassa potenza, funzionerà a bassa potenza di brezza naturale in modo continuo.

1. Brezza naturale: L'apparecchio aumenta e diminuisce alternativamente la potenza.

Pulsante del timer (3)

Il pulsante del timer può essere utilizzato per impostare il tempo di funzionamento desiderato di 1h, 2h e 4h.

Pulsante di oscillazione (2)

Premendo questo pulsante si avvia/spegne la funzione di oscillazione.

Pulsante regime di raffreddamento (1)

Premendo questo pulsante si avvia/spegne la funzione di raffreddamento.

Nota: Prima di avviare il regime di raffreddamento versare l'acqua nel contenitore per l'acqua!

Riempimento del contenitore per l'acqua

Prima di riempire o di svuotare il contenitore spegnere l'apparecchio e staccarlo dalla rete.

- Sganciare il blocco del contenitore per l'acqua sulla parte posteriore dell'apparecchio.

- Estrarre il contenitore dall'apparecchio. (Per estrarre completamente il contenitore occorre sganciare i blocchi della pompa all'interro del contenitore e togliere la pompa stessa. Al rimontare la pompa assicurarsi che si trovi nella posizione originale.)

- Riempire il contenitore con l'acqua (per la durata massima dell'apparecchio si consiglia di utilizzare l'acqua demineralizzata).

- Mantenere il livello dell'acqua tra le tacche MIN e MAX.

- Aggiungendo i cubi di ghiaccio o i box di raffreddamento nell'acqua nel contenitore il raffreddamento dell'aria diventa più efficiente (i box di raffreddamento possono essere congelati di nuovo ed usati ripetutamente).

- Avere cura che il livello dell'acqua non scenda sotto la tacca MIN (vale solo nel regime attivo di raffreddamento).

- Si consiglia di cambiare l'acqua almeno una volta alla settimana.

PULIZIA E MANUTENZIONE

Staccare il cavo di alimentazione dell'apparecchio dalla rete prima di ogni pulizia da fare!

Per non danneggiare la superficie dell'apparecchio utilizzare per la sua pulizia solo un panno umido senza alcuni detergenti. Pulire e controllare spesso le griglie dell'apparecchio per garantire il suo buon funzionamento.

Non pulire mail l'apparecchio sotto l'acqua corrente, non scliacquarlo né immergere nell'acqua!

Smontando il raffreddatore eseguire le sequenze di montaggio in ordine contrario rispetto al montaggio.

Se sulla superficie dell'apparecchio si accumula la polvere, eliminarla con un panno soffice. Se la superficie dell'apparecchio risulta sporca, lavarla con un panno inumidito nella soluzione dell'acqua calda (50 °C) e di un detergente neutro. Alla fina asciugare la superficie dell'apparecchio con un panno asciutto e pulito.

Per pulire l'apparecchio non utilizzare né la benzina, né solvente né altri liquidi che potrebbero danneggiare la sua superficie.

Pulizia del filtro antipolvere e filtro acqua

Se sul filtro risulta trattenuta una grossa quantità della sporcizia, viene compromesso in modo negativo il flusso d'aria. Per questo motivo il filtro antipolvere va pulito almeno una volta al mese.

1. Staccare il cavo di alimentazione.

2. Prima estrarre il filtro antipolvere e poi estrarre il filtro acqua.

3. Pulire il filtro antipolvere con un detergente e con una spazzola fine.

4. Lasciare il filtro acqua a bagno in una soluzione detergente per alcuni minuti e poi lavarlo ed asciugarlo.

Pulizia del contenitore per l'acqua

1. Staccare il cavo di alimentazione dalla rete, girare la manopola di blocco del contenitore per l'acqua nella posizione orizzontale ed estrarre il contenitore stesso.

2. Bagnare leggermente il panno nella soluzione detergente e strofinare il misurino livello acqua nel contenitore. Poi sciacquare con l'acqua pulita, buttare via l'acqua sporca.

Pulizia della superficie dell'apparecchio

- Pulire l'apparecchio con un panno umido, non sclacquario sotto l'acqua corrente.

- Non utilizzare per la pulizia né detergenti aggressivi né solventi.

- Prima di procedere alla pulizia dell'apparecchio, spegnerlo e staccare il cavo di alimentazione dalla rete per prevenire un infortunio da corrente elettrica.

Installazione e uso dopo la pulizia

1. Istallare in ordine elencato il filtro antipolvere, il filtro acqua ed il contenitore per l'acqua ed assicurarsi che tutte le parti nominate siano posizionate correttamente.

2. Riattaccare il cavo di alimentazione alla rete ed assicurarsi che l'apparecchio lavori correttamente.

Manutenzione

- Nel caso di fermo prolungato staccare l'apparecchio dalla rete ed imballarlo per proteggerlo dalla polvere.

- Prima di imballare l'apparecchio assicurarsi che i filtri antipolvere ed acqua siano asciutti e nel contenitore non ci sia l'acqua.

IT

concept

concept

ES

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato o da una persona esperta e qualificata.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.
• I sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sul rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti.

Il produttore si riserva di apportare le modifiche al testi relativi al prodotto, al suo disegno e alle relative specifiche tecniche senza preavviso.
