MODE D'EMPLOI OV5210 Concept

Rafraîchisseur d'air

Nous vous remercions d'avoir acheté le produit de la marque Concept et nous espérons qu'il vous apportera votre entière satisfaction pendant son utilisation.

Lire attentivement le manuel d'emploi avant la première utilisation et le conserver. Faire prendre connaissance du manuel d'emploi par les autres personnes pouvant manipuler le produit.

Caractéristiques techniques
Tension 220–240 V ~ 50 Hz
Puissance 65 W
Niveau sonore 64 dB

IMPORTANT

Avant de brancher l'appareil, vérifier en effectuant un contrôle visuel, si l'unité ne présente pas de signes d'endommagement et n'a pas subi d'endommagement pendant le transport.

PRÉCAUTIONS PARTICULIÈRES DE SÉCURITÉ

• Ne jamais utiliser l'appareil autrement que prévu dans le manuel d'emploi.
• Enlever tous les emballages et autres éléments de marketing avant la première utilisation.
• S'assurer que la tension de secteur correspond bien à celle marquée sur la plaque signalétique.
• Assurez-vous que la surface soit stable et insensible à la chaleur, éloignée de toutes sources de chaleur.
• Ne jamais laisser l'appareil sans surveillance s'il est en marche, le cas échéant lorsqu'il est branché dans une prise secteur.
• Lors du branchement et du débranchement de l'appareil de la prise secteur, le sélecteur de fonctions doit être en position 0 (arrêt).
• Ne pas tirer sur le cordon d'alimentation pour le débrancher, mais saisir la fiche et la tirer délicatement.
• Ne pas permettre aux enfants ou aux personnes de capacités mentales réduites de manipuler l'appareil ou le mettre hors leur portée.
• Des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance du mode d'emploi ne doivent manipuler l'appareil que sous la surveillance d'une personne responsable informée de l'utilisation de l'appareil.
• Redoubler de vigilance lorsque cet appareil est employé à proximité d'enfants.
• Ne pas permettre de laisser utiliser l'appareil comme un jouet.

FR

concept

concept

FR

• Ne jamais insérer les doigts, crayons ou d'autres objets à travers la grille de protection de l'hélice.
• Ne jamais utiliser rafraîchisseur d'air sans grilles de protection.
• Ne pas diriger le jet d'air aux enfants ou personnes malades.
• Ne pas couvrir l'appareil.
• Ne rien suspendre ou poser sur l'appareil.
• L'appareil doit être uniquement utilisé en position verticale.
• Ne pas utiliser l'appareil à proximité des douches, baignoires, lavabos ou piscines.
• Ne pas utiliser l'appareil dans un environnement humide ou poussiéreux.
• Ne pas utiliser l'appareil dans des locaux contenant les gaz explosifs ou inflammables (solvants, peintures, colles, etc.).
• Débrancher le cordon d'alimentation avant tout montage ou démontage de l'appareil.
• Les opérations d'entretien et de nettoyage doivent toujours être faites sur appareil débranché et refroidi.
• Maintenir l'appareil propre, ne pas laisser pénétrer les corps étrangers dans les grilles. Cela pourrait causer un court-circuit électrique, des dommages ou un incendie.
• Ne jamais nettoyer l'appareil à l'aide des agents abrasifs ou des produits chimiques agressifs.
• Ne jamais utiliser l'appareil si le cordon d'alimentation ou la prise est abîmé, laisser le réparer immédiatement dans un centre d'entretien agréé.
• Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, s'il est tombé par terre, s'il a été endommagé ou plongé dans un liquide. Laisser le vérifier et réparer dans un centre d'entretien agréé.
• Ne pas utiliser l'appareil à l'extérieur.
• L'appareil est exclusivement destiné à un usage domestique, il n'est pas prévu à des fins commerciales.
• Ne pas toucher l'appareil avec les mains humides.
• Ne jamais plonger le cordon d'alimentation, la fiche ou l'appareil dans de l'eau ou d'autres liquides.

• Ne pas essayer de réparer l'appareil par ses propres soins. Contacter un centre d'entretien agréé.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques ou mentales réduites ou le manque d'expérience et de connaissances, si elles sont supervisées ou ont reçu des instructions pour utiliser l'appareil d'une manière sûre et comprennent les dangers potentiels. Les enfants de moins de 8 ans ne sont autorisés à réaliser les opérations de nettoyage ou d'entretien que sous la surveillance. Maintenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans. Ne pas laisser les enfants jouer avec l'appareil.

• Une fois le rafraîchisseur d'air assemblé, ne pas déplacer la protection des hélices du rotor.
• Ne pas ouvrir ni démonter la protection rotor pour nettoyer les hélices.
• Ne pas tourner les pales du moteur à la main, cela pourrait engendrer l'endommagement du moteur synchrone.
• Une fois le réservoir rempli d'eau, ne pas soulever l'appareil par la poignée afin que l'eau ne s'écoule pas du réservoir. Poussez la poignée vers le bas. Si le réservoir est vide, il est possible de lever l'appareil par la poignée.
• Ne pas retirer le filtre à air ou à eau pendant l'humidification. Cela pourrait provoquer l'égouttement d'eau de la sortie d'air.
• Si le réservoir contient de l'eau et que l'appareil est incliné, retirer immédiatement le câble de la prise et laisser l'appareil sécher pendant 24 heures avant de le rallumer.
• Une fois l'appareil rempli d'eau, ne pas l'incliner pendant ses déplacements afin d'éviter que l'eau ne s'écoule du réservoir.
• Le niveau d'eau dans le réservoir ne doit pas dépasser le niveau maximum autorisé. Une fois que la fonction de refroidissement ou d'humidification est activée, le niveau d'eau ne doit pas descendre en dessous du niveau minimum autorisé.

En cas de non-respect des recommandations du fabricant, la garantie concernant la réparation est annulée.

FR

concept

concept

FR

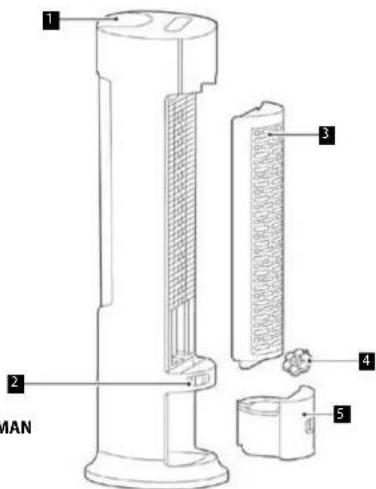

DESCRIPTION DU PRODUIT

1. Panneau de commande
2. Serre-câble pour câble d'alimentation
3. Unité de filtration
4. Cartouche de refroidissement
5. Réservoir d'eau

1 2 MAN 3 4 5

DESCRIPTION DES TOUCHES DE COMMAN

A. Bouton marche/arrêt
B. Bouton sélection du mode
C. Bouton d'oscillation
D. Bouton refroidissement/humidification
E. Bouton minuterie
F. Variateur de vitesse air

Panneau de commande Télécommande

C D F U B E F

CONSIGNES D'UTILISATION

A - Bouton marche/arrêt

Appuyer sur le bouton marche / arrêt (A) pour mettre en marche / éteindre l'appareil.

B - Bouton sélection du mode

Utiliser le bouton de changement de mode (B) pour sélectionner entre 3 modes.

- Mode de base - refroidissement en continu au débit d'air réglé.

- Mode naturel - modifie la vitesse de l'air et simule une douce brise.

- Mode nuit - la vitesse de l'air diminue automatiquement du niveau 2 à 1.

C-Bouton d'oscillation

Utiliser le bouton d'oscillation (C) pour activer / désactiver l'oscillation du ventilateur.

D - Bouton refroidissement/ humidification

Pour activer la fonction de refroidissement / humidification (D), remplir le réservoir d'eau (5). Appuyer sur le bouton (D) pour activer la fonction de refroidissement / humidification - l'indicateur s'allume sur l'affiche. Appuyer plusieurs fois sur le bouton (D) pour désactiver la fonction de refroidissement / humidification. Lorsque le niveau d'eau est bas, l'indicateur de niveau d'eau dans le réservoir clignote (la fonction de refroidissement / humidification ne démarre pas).

E - Bouton minuterie

La minuterie est réglable dans la plage 0,5 h – 10 h et dans des intervalles : de 0,5 h à 3 h po 0,5 h et de 3 h à 10 h par 1 h.

Attention 1 Le réglage de la télécommande et celui du panneau de commande de l'appareil différent légèrement. Télécommande : La minuterie ne peut être réglée qu'à l'aide du bouton de minuterie (E). Appuyer à plusieurs reprises jusqu'à ce que l'heure souhaitée soit réglée.

Panneau de commande : Appuyer sur le bouton de la minuterie (E) et utiliser les boutons + et - pour régler l'heure souhaitée.

F - Variateur de vitesse d'air +/-

Utiliser les boutons + et - pour modifier la vitesse de l'air.

76

OV5210OV5210

FR

concept

concept

FR

RÉSERVOIR D'EAU

Mise en garde : Arreter et débrancher l'appareil avant de verser de l'eau dans le réservoir d'eau, de vider l'eau du réservoir, d'insérer la cartouche de refroidissement dans le réservoir d'eau ou de manipuler (en retirant / en fixant) la pompe!

Tourner le bouchon du réservoir d'eau pour le mettre en position horizontale (Fig. 1). Retirer le réservoir d'eau de sorte que le bouchon de la pompe se trouve au fond du réservoir d'eau (Fig. 2). Tourner ce bouchon à 90° dans le sens antihoraire et relâcher la pompe (Fig. 3). Retirer le réservoir d'eau (Fig. 4).

Remplir le réservoir d'eau. Veiller a maintenir le niveau d'eau indiqué par les marques MIN et MAX du filigrane du réservoir d'eau. Une cartouche de refroidissement peut être mise en place dans le réservoir d'eau.

Indicateur de niveau d'eau

Après avoir versé de l'eau dans le réservoir, remettre le réservoir d'eau dans l'appareil. Suivre la procédure inverse pour retirer le réservoir du corps de l'appareil.

Cartouche de refroidissement

• La cartouche de refroidissement (4) peut être congelée à plusieurs reprises.
• La mise en place d'une cartouche de refroidissement dans le réservoir d'eau permet de garder de l'eau froide dans le réservoir plus longtemps.
• Ne jamais ouvrir le couvercle de la cartouche de refroidissement. Cela évitera d'endommager la cartouche.
• La cartouche de refroidissement peut être remplacée par de la glace à mettre dans le réservoir d'eau.

FR

concept

concept

FR

NETTOYAGE ET ENTRETIEN

Avant tout nettoyage, débrancher le cordon d'alimentation!

Nettoyez l'extérieur de l'appareil avec une éponge légèrement humide, ne pas utiliser des objets abrasifs pouvant endommager la surface d'appareil !

Nettoyer et de contrôler les grilles de protection de l'appareil afin d'assurer son bon fonctionnement.

Ne jamais nettoyer l'appareil sous l'eau courante, ne pas le rincer, ni plonger dans l'eau !

Lors du démontage du rafraîchisseur d'air, procéder dans l'ordre inverse de l'assemblage.

Si de la poussière s'accumule sur la surface de l'appareil, la supprimer à l'aide un chiffon doux. Si la surface de l'appareil est sale, mélanger de l'eau à une température pouvant atteindre 50 °C et un détergent neutre, puis nettoyer la surface avec un chiffon puis la sécher.

Ne pas utiliser de l'essence, de diluant ou d'autres substances susceptibles d'endommager facilement la surface de l'appareil.

Nettoyage du filtre à air et à eau

Si le filtre contient trop de saleté, cela affectera le flux d'air. Par conséquent, le filtre à air doit être nettoyé au moins une fois par mois.

1. Débrancher le cordon d'alimentation.

2. Tout d'abord, retirer le filtre à air, puis le filtre à eau.

3. Nettover le filtre à air avec un détergent et une brosse douce.

4. Laisser le filtre à eau dans la solution de nettoyage pendant quelques minutes, puis le rincer et sécher.

Nettoyage du réservoir d'eau

1. Débrancher le cordon d'alimentation et retirer le réservoir d'eau.

2. Humidifier légèrement le chiffon avec du détergent et essuyer la jauge sur le réservoir. Puis laver à l'eau claire et vider l'eau sale.

Nettoyage de la surface de l'appareil

- La surface de l'appareil peut être nettoyée à l'aide d'un chiffon humide, ne pas rincer directement sous l'eau.

- Ne pas utiliser de nettoyants ou de solvants corrosifs.

- Avant le nettoyage, éteindre d'abord l'appareil et débrancher le cordon d'alimentation, autrement, il existe un risque d'électrocution.

Installation et utilisation après nettoyage

1. Remettre d'abord le filtre à air, le filtre à eau puis le réservoir d'eau et vérifier que toutes les pièces sont en place.

2. Brancher l'appareil dans la prise et s'assurer qu'il fonctionne correctement.

Entretien

- Si l'appareil n'est pas utilisé pendant une longue période, débrancher le cordon d'alimentation qui doit être enroulé et protégé contre la poussière.

- Les filtres à air et à eau doivent être secs avant être emballés et le réservoir doit être vide.

SERVICE

Les opérations de maintenance ou les réparations de plus grande étendue nécessitant une intervention sur les composantes internes de l'appareil ne peuvent être effectuées que par un centre d'entretien agréé.

PROTECTION DE L'ENVIRONNEMENT

- Préférer le recyclage des emballages et des appareils à la fin de leur durée de vie.

- Le carton est à remettre dans le centre de collecte sélective.

- Les sachets en plastique (PE) sont à remettre dans le centre de collecte sélective pour recyclage.

Recyclage de l'appareil à la fin de sa durée de vie :

La désignation du produit est conforme à la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (WEEE). Le symbole apposé sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets municipaux. Il est nécessaire de le remettre dans un centre de collecte pour le recyclage des équipements électriques et électroniques. En assurant une élimination conforme de ce produit, vous pouvez empêcher tout impact négatif sur l'environnement et sur la santé humaine résultant de la liquidation non conforme de ce produit. Éliminer le produit en conformité à la réglementation de traitement de déchets. De plus amples informations concernant le recyclage peuvent être obtenues auprès de l'administration locale compétente, les centres de tri de déchets ménagers ou dans le magasin où vous avez acheté votre produit.

Ce produit satisfait aux exigences élémentaires des directives CE applicables.

Le fabricant se réserve le droit d'effectuer les modifications du texte, design et spécifications techniques sans information préalable.

80

Ringraziamento

Le fabricant (l'importateur, le cas échéant) est tenu responsable de la conformité du produit aux exigences réglementaires et normatives applicables. Il est aussi tenu responsable du fait que le produit présente les qualités définies dans les documents relatifs au produit ou ceux attendus par le consommateur en tenant compte de la nature et des caractéristiques du produit et sur la base de publicité du fabricant, il est également tenu responsable du fait que le produit est propre aux usages auxquels servent habituellement les biens du même type.

La durée de garantie en terme de qualité du produit est de 24 mois à partir de la date de l'acquisition du produit par le consommateur.

La garantie ne s'applique pas à l'usure du produit résultant de son usage habituel. La garantie ne s'applique pas si le consommateur a été conscient des vices du produit ou si le consommateur lui même a causé ces vices.

La garantie est exclue si (notamment) :

• les conditions de l'installation, d'utilisation ou d'entretien du produit indiquées dans le manuel d'emploi n'ont pas été respectées,
• les dommages sont dus à un endommagement d'ordre mécanique, thermique ou chimique, à un court-circuit, surcharge de réseau ou installation autre que prévue.
• les dommages sont dus à une intervention par un tiers
• les dommages sont dus à un sinistre,
• les dommages résultent du non-respect des instructions prévues dans le manuel d'emploi y compris les anomalies dues à un dépôt d'eau ou autres.
• les changements de couleur des surfaces de chauffe
  ou grattage de surfaces sont dues à un usage habituel,
• s'agit des changements d'aspect ou de fonctions provoqués par le rayonnement solaire, thermique ou par le dépôt d'eau ou autres,
• certains éléments du produit sont à la fin de vie, exemple : accumulateurs, ampoules etc.

La garantie ne s'applique pas aux éléments fournis à titre gratuit avec le produit (cadeaux, objets à caractère publicitaire etc.).

Demande en garantie

Toute demande en garantie est à notifier sans délai après son identification, avant la fin de la période de garantie au plus tard.

La demande en garantie est à signaler à votre revendeur, le cas échéant au centre d'assistance autorisé dont la liste fait partie de l'emballage du produit, ou elle est indiquée sur l'adresse www.my-concept.com.

Pour envoyer le produit, objet de la réclamation, il faut le nettoyer et sécuriser pour le transport dans le centre d'assistance autorisé afin d'éviter tout endommagement, si le produit n'est pas remis personnellement.

L'utilisateur est tenu de prouver l'existence du contrat d'achat en présentant son bon d'achat.

L'utilisateur est tenu d'indiquer l'anomalie objet de réclamation et il fait choix de sa revendication découlant de sa demande en réclamation.

Liquidation de réclamation

S'il s'agit d'un défaut réparable, le consommateur a le droit de bénéficier de la réparation à titre gratuit et dans un délai prévu.

Si cela n'est pas disproportionné en tenant compte la nature du défaut, le consommateur a le droit de demander une livraison d'un nouveau produit sans vice (replacement), ou si le défaut ne concerne qu'une partie du produit, demander le changement de cette dernière. Si la demande du remplacement du produit et de sa partie est disproportionnée en tenant compte la nature du défaut, notamment si le défaut est réparable, le consommateur a le droit de demander une réparation à titre gratuit.

S'il s'agit d'un défaut irréparable ou si le consommateur a le droit de demander un remplacement du produit ou de sa partie, mais le remplacement n'est pas réalisable, par exemple due à l'épuisement des stocks, le consommateur a le droit de retourner le produit (d'annuler le contrat de vente).

Le consommateur a le droit de demander une livraison d'un nouveau produit (remplacement) ou le remplacement d'une partie du produit en cas d'un défaut réparable si le produit ne peut pas être utilisé pour l'existence répétitive du défaut après la réparation ou pour le nombre de défauts importants. Dans un tel cas le consommateur a le droit de retourner le produit (d'annuler le contrat de vente).

Si le produit n'est pas retourné (le contrat de vente annulé) ou si le consommateur n'appliquer pas son droit de demander une livraison d'un nouveau produit sans défauts (remplacement), de demander un remplacement d'un partie ou de sa réparation, il peut demander le remboursement approprié. Le consommateur a le droit de demander le remboursement également dans le cas ou il s'avère impossible de livrer un nouveau produit sans défauts, de remplacer une partie du produit ou de réparer le produit, ou si la réparation n'est pas réalisée dans un délai prévu ou si la remise à l'état est trop compliquée pour le consommateur.

Le revendeur, le service d'assistance autorisé ou autre personne désignée décide sur la réclamation immédiatement, dans les cas compliqués en trois jours ouvriers.

Le délai ci-dessus ne comprend pas le temps nécessaire pour évaluation expert du défaut en prenant compte de la nature du produit.

Toute demande en garantie doit être traitée sans délai, dans le délai de 30 jours a partir de la date de demande en garantie, s'il n'est pas prévu autrement entre le revendeur ou le service d'assistance autorisé et le consommateur.

En cas de retour du produit (annulation du contrat de vente) le consommateur est tenu de retourner tous éléments auxiliaires du produit y compris tous documents livrés avec le produit.

Le consommateur n'a pas le droit de demander le retour des pièces ou de parties du produit remplacées dans le cadre de la réparation.

Tout droit du consommateur liés à l'achat du produit n'est pas touché par les présentes conditions de garantie.

Note: La réclamation du produit endommagé pendant le transport est régie par le Code de réclamation du transporteur.

Fabricant:

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

République tchèque

TVA n° 13216660

tél.: [phone], fax: [phone],

email: [e-mail]

www: www.my-concept.co

Détails du produit

Modèle :
Numéro de série:
Date de l'achat : Cachet et signature du vendeur :

concept concept
