MODE D'EMPLOI 20301 LGB

Sommaire :	Page
Remarques importantes sur la sécurité	12
Information importante	12
Fonctionnement	12
Remarques sur l'exploitation	12
Mode multiprotocole	13
Entretien et maintien	14
Fonctions commutables	14
CV	15
Pièces de rechange	29

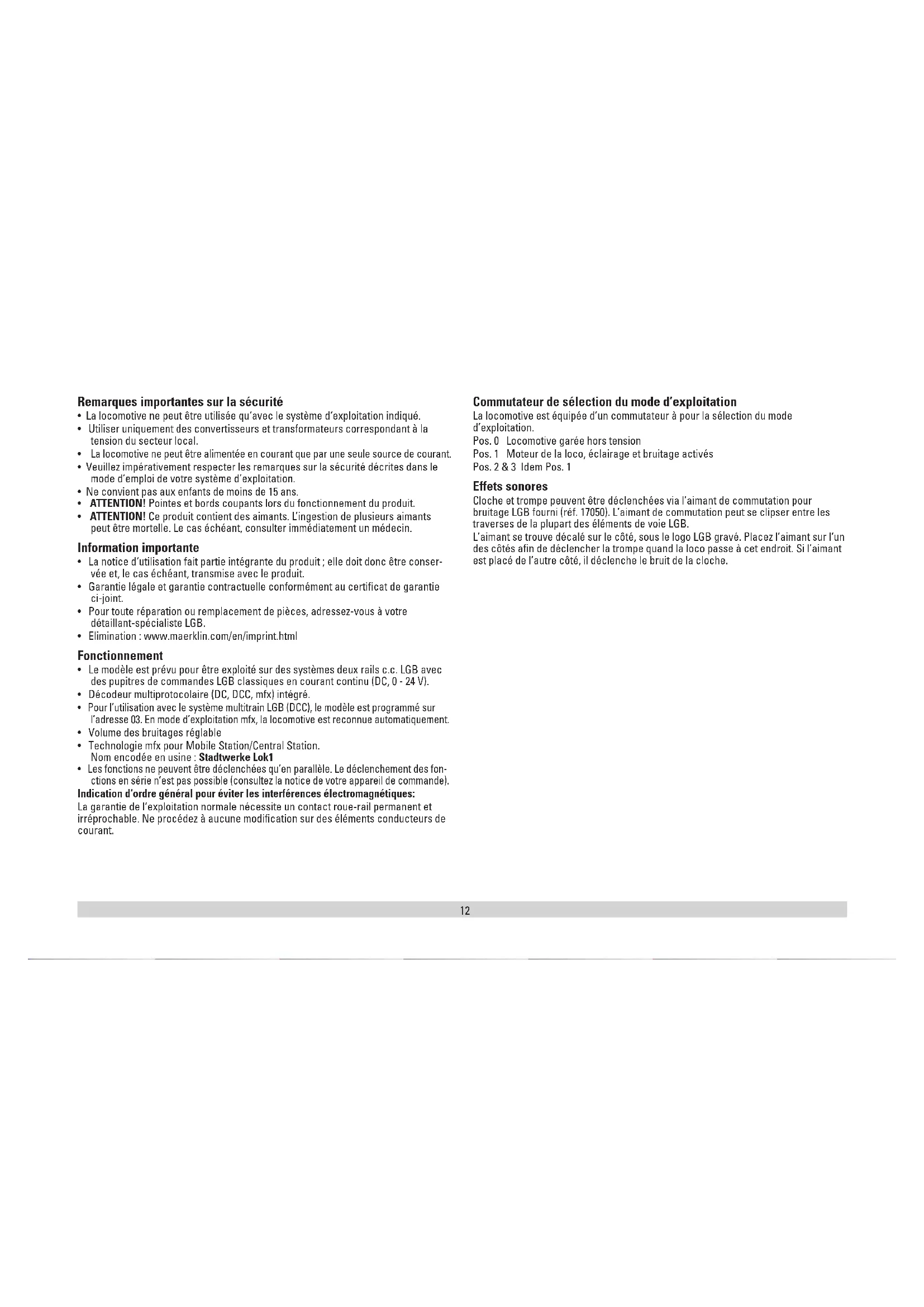

Remarques importantes sur la sécurité

• La locomotive ne peut être utilisée qu'avec le système d'exploitation indiqué.
• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par une seule source de courant.
• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d'emploi de votre système d'exploitation.
• Ne convient pas aux enfants de moins de 15 ans.
• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.
• ATTENTION! Ce produit contient des aimants. L'ingestion de plusieurs aimants peut être mortelle. Le cas échéant, consulter immédiatement un médecin.

Information importante

• La notice d'utilisation fait partie intégrante du produit ; elle doit donc être conservée et, le cas échéant, transmise avec le produit.
• Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint.
• Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste LGB.
  • Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Le modèle est prévu pour être exploité sur des systèmes deux rails c.c. LGB avec des pupitres de commandes LGB classiques en courant continu (DC, 0 - 24 V).
• Décodeur multiprotocolaire (DC, DCC, mfx) intégré.
• Pour l'utilisation avec le système multitrain LGB (DCC), le modèle est programmé sur l'adresse 03. En mode d'exploitation mfx, la locomotive est reconnue automatiquement.
  • Volume des bruitages réglable
• Technologie mfx pour Mobile Station/Central Station. Nom encodée en usine : Stadtwerke Lok1
• Les fonctions ne peuvent être déclenchées qu'en parallèle. Le déclenchement des fonctions en série n'est pas possible (consultez la notice de votre appareil de commande).

Indication d'ordre général pour éviter les interférences électromagnétiques:

La garantie de l'exploitation normale nécessite un contact roue-rail permanent et irréprochable. Ne procédez à aucune modification sur des éléments conducteurs de courant.

Commutateur de sélection du mode d'exploitation

La locomotive est équipée d'un commutateur à pour la sélection du mode d'exploitation.

Pos. 0 Locomotive garée hors tension

Pos. 1 Moteur de la loco, éclairage et bruitage activés

Pos. 2 & 3 Idem Pos. 1

Effets sonores

Cloche et trompe peuvent être déclenchées via l'aimant de commutation pour bruitage LGB fourni (réf. 17050). L'aimant de commutation peut se clipser entre les traverses de la plupart des éléments de voie LGB.

L'aimant se trouve décalé sur le côté, sous le logo LGB gravé. Placez l'aimant sur l'un des côtés afin de déclencher la trompe quand la loco passe à cet endroit. Si l'aimant est placé de l'autre côté, il déclenche le bruit de la cloche.

Mode multiprotocole

Mode analogique

On peut aussi faire fonctionner le décodeur sur des installations ou des sections de voie analogiques. Le décodeur identifie automatiquement la tension de voie analogique (CC). Toutes les fonctions qui ont été paramétrée pour le mode analogique sous mfx ou sous DCC sont actives (voir mode numérique).

Les fonctions sonores intégrées ne sont pas activées au départ d'usine pour l'exploitation analogique.

Mode numérique

Les décodeur sont des décodeur multiprotocole. Le décodeur peut être utilisé avec les protocoles numériques suivants : mfx, DCC

Le protocole numérique offrant les possibilités les plus nombreuses est le protocole numérique à bit de poids fort. La hiérarchisation des protocoles numériques est descendante :

Priorité 1 : mfx; Priorité 2 : DCC; Priorité 3 : DC

Indication : des protocoles numériques peuvent s'influencer réciproquement. Pour une exploitation sans perturbations, nous recommandons de désactiver avec CV 50 des protocoles numériques non nécessaires.

Dans la mesure où votre centrale les supporte, désactivez y aussi les protocoles numériques non nécessaires.

Lorsque deux ou plusieurs protocoles numériques sont identifiés au niveau de la voie, le décodeur reprend automatiquement le protocole numérique à bit de poids fort, p. ex. mfx/DCC. Le protocole numérique mfx est donc repris par le décodeur (voir tableau antérieur).

Indication : remarquez que toutes les fonctions ne peuvent pas être actionnées dans tous les protocoles numériques. Sous mfx et sous DCC, il est possible de procéder à quelques paramétrages de fonctions devant être actives dans le cadre de l'exploitation analogique.

Remarques relatives au fonctionnement en mode digital

- En ce qui concerne la procédure de réglage des divers paramètres, veuillez vous référer au mode d'emploi de votre centrale de commande multitrain.

- Les valeurs paramétrées d'usine sont choisies pour mfx de manière à garantir le meilleur comportement de roulement possible. Pour d'autres systèmes d'exploitation, ces valeurs devront éventuellement être adaptées.

Protocole mfx

Adressage

- Aucune adresse n'est nécessaire, le décodeur reçoit toutefois une identification unique et non équivoque (UID).

- Avec son UID-identification, le décodeur indique automatiquement à une station centrale ou à une station mobile qu'il est connecté.

Programmation

- Les caractéristiques peuvent être programmées par l'intermédiaire de la couche graphique de la station centrale, voire en partie aussi au moyen de la station mobile.

- Toutes les configurations variables (CV) peuvent être lues et programmées de façon réitérée.

- La programmation peut être réalisée soit sur la voie principale, soit sur la voie de programmation.

- Les paramétrages par défaut (paramétrages usine) peuvent être rétablis.

- Mappage des fonctions : les fonctions peuvent être affectées à de quelconques touches de fonction au moyen de la station centrale (60212) (restreinte) et avec la station centrale 60213/60214/60215 (voir Aide au niveau de la station centrale).

Protocole DCC

Adressage

- Adresse brève – adresse longue – adresse de traction.

- Champ d'adresse

1 – 127 adresse brève, adresse de traction

1 – 10239 adresse longue

- Chaque adresse est programmable manuellement.

- Une adresse courte ou longue est sélectionnée via la CV 29 (bit 5).

- Une adresse de traction utilisée désactive l'adresse standard.

Programmation

- Les caractéristiques peuvent être modifiées de façon réitérée par l'intermédiaire des variables de configuration (CVs).

- Toutes les configurations variables (CV) peuvent être lues et programmées de façon réitérée.

- La programmation peut être réalisée soit sur la voie principale, soit sur la voie de programmation.

- Les CVs peuvent être programmées librement (programmation de la voie principale (PoM). PoM n'est pas possible pour les CV 1, 17, 18 et 29. PoM doit être supportée par votre centrale (voir mode d'emploi de votre appareil).

- Les paramétrages par défaut (paramétrages usine) peuvent être rétablis.

- 14 voire 28/128 crans de marche sont paramétrables.

Au départ d'usine, la loco est programmée sur 28 crans de marche. Si votre régulateur de marche est réglé sur 14 crans de marche, la locomotive doit être reprogrammée en conséquence (CV29, bit1).

- Toutes les fonctions peuvent être commutées en fonction du mappage des fonc-

tions (voir le descriptif des CVs).

- Pour toute information complémentaire, voir le tableau des CVs, protocole DCC. Il est recommandé, de réaliser la programmation, fondamentalement, sur la voie de programmation.

ENTRETIEN

Lubrification

De temps à autre, graisser la boîte d'essieux avec une goutte d'huile Märklin (réf. 7149).

Remplacer les lampes incandescentes (E130023)

Déposer l'anneau de la lentille de la lanterne. Sortir avec précaution la lentille de la lanterne. À l'aide de pincettes, enlever et remplacer l'ampoule. Remonter le tout.

Fonctions commutables
Eclairage1		LV + LR
Bruitage : Trompe 1 Sound 1
Bruitage : Grincement de freins désactivé 2 BS
Bruitage : Trompe court 3 Sound 2
	4
Bruitage : Sifflet Contrôleur 5 Sound 4
Bruitage : Bruit d'exploitation1,2	6	FS
Bruitage : Cloche 7 Sound 3
Activation/Désactivation du son 8 Sound 8
ABV, désactivé 9
	10
Fanal à l'arrière éteint 11
Fanal à l'avant éteint 12
Bruitage : ventilateur 13 Sound 9
Bruitage : Compresseur	14	Sound 11
Bruitage : Sablage	15	Sound 15
Bruitage : Attelage (tampons joints)	16	Sound 16
Bruitage : Interr. général	17	Sound 8
Bruitage : Contacteur	18	Sound 17
Bruitage : Échappement de l'air comprimé	19	Sound 14

^1 activée en mode d'exploitation analogique

^2 avec bruits aléatoires

Registres	Affectation Domaine		Valeur par défaut
1 Adresse 1 – 127 3
2 Vitesse minimale 0 – 255 7
3 Temporisation de démarrage 0 – 255 4
4 Temporisation de freinage 0 – 255 4
5 Vitesse maximale 0 – 255 180
8 Réinitialisation 8 159
13 Fonction F1à F8 pour signal de voie alternatif 0 – 255		32
14 Fonction FL, F9 à f15 pour signal de voie alternatif	0 – 255 1
17 Adresse avancée, byte supérieur	192 – 231	192
18 Adresse avancée, byte inférieur	0 – 255 128
19 Adresse traction	0 – 255 0
21 Fonctions F1 à F8 pour traction	0 – 255 0
22 Fonction FL, F9 à F15 pour traction	0 – 255 0
27	Bit 4 : Mode freinage, tension contre sens de marche	0/16	16
	Bit 5 : Mode freinage, tension avec le sens de marche	0/32
29	Bit 0 : Sens de marche normal/inversé	0/1	6
	Bit 1: Nombre de crans de marche 14/28(128)	0/2
	Bit 2: Mode analogique désactivé/activité	0/4
	Bit 5: Adresse courte/longue activée	0/32
50	Formats alternatifs	0/2	14
	Bit 1: Analogique c.c.	0/8
	Bit 3: Mfx désactivé/activité

Registres	Affectation Domaine		Valeur par défaut
60	Annonce en gare multipleBit 0 à 3: Nombre des garesBit 4: Annonce finale modifie l'ordreBit 5: Sens de marche de la loco modifie l'ordreBit 6: Ordre par défaut	0 – 150/160/320/64	30
63 Volume global		0 – 255 255
64 Seuil pour grincement de frein		0 – 255	35
67 – 94	Tableau de vitesse, crans de marche 1 à 28	0 – 255
112	Mapping éclairage avant, mode	0 – 21	1
113	Mapping éclairage avant, variateur	0 – 255 255
114	Mapping éclairage avant, période	0 – 255	20
115	Temporisation de mise en marche/arrêt	0 – 255 0
116 – 143	Mapping sorties phys., éclairage arrière, Aux 1 à 6, cf. 112 à 115	0 – 160 – 255
176	Vitesse minimale analogique c.c.	0 – 255	50
177	Vitesse maximale analogique c.c.	0 – 255 104

Les paramètres d'usine relatifs aux CV du mappage de fonctions sont disponibles en ligne sur www.LGB.de dans l'annexe de la notice de la locomotive.

Remarque :

Sur le site www.LGB.de, vous trouverez sous „Outils et téléchargements“ une description détaillée du décodeur ainsi qu'un outil qui vous permettra de calculer différents paramètres.

Remarque : Certains éléments sont proposés uniquement sans livrée ou dans une livrée différente. Les pièces ne figurant pas dans cette liste peuvent être réparées uniquement par le service de réparation Märklin.
