GEBRUIKSAANWIJZING 20301 LGB

Inhoudsopgave:	Pagina
Veiligheidsvoorschriften	16
Belangrijke aanwijzing	16
Functies	16
Bedrijfsaanwijzingen	16
Multiprotocolbedrijf	17
Onderhoud en handhaving	18
Schakelbare functies	18
CV	19
Onderdelen 29

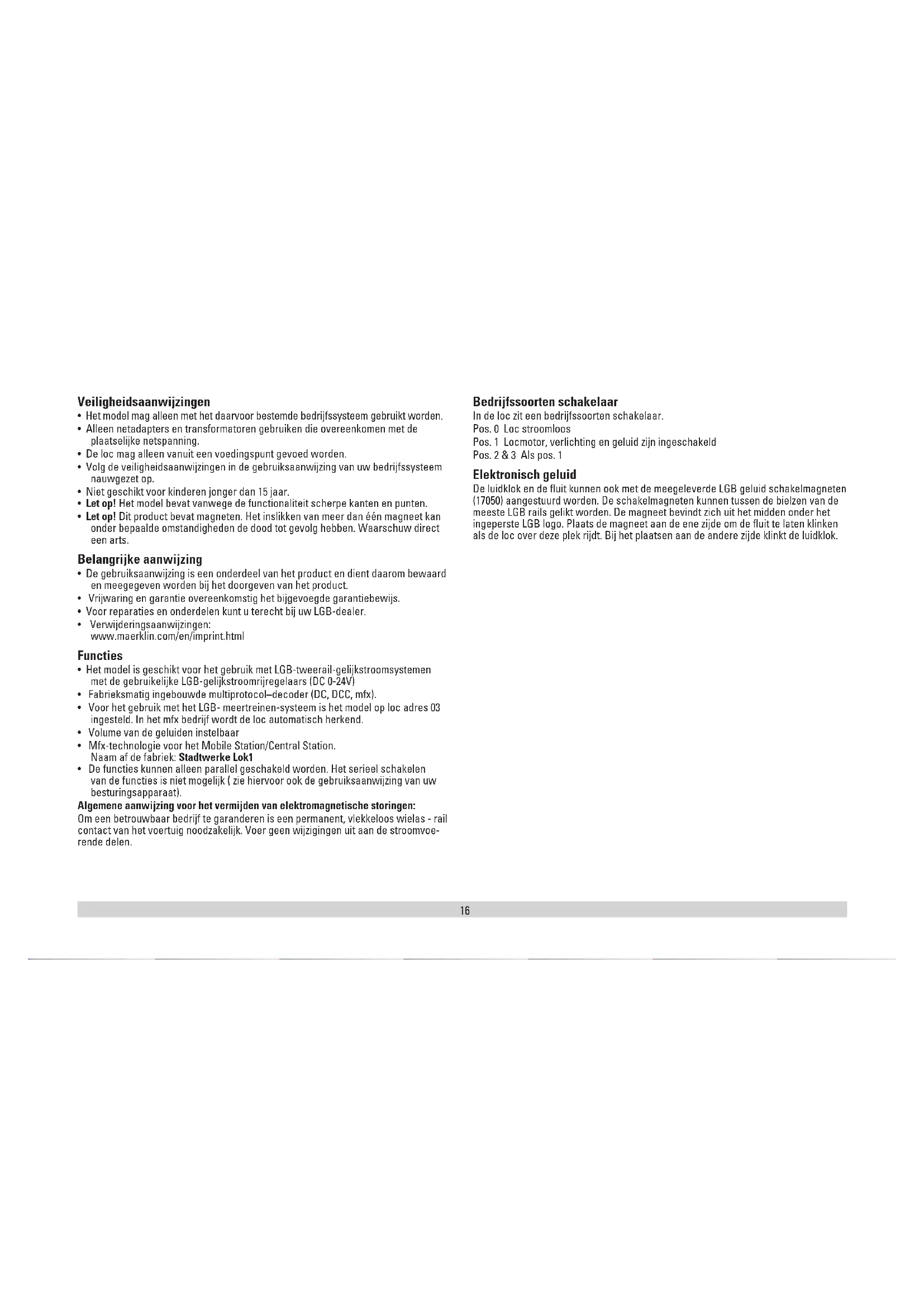

Veiligheidsaanwijzingen

• Het model mag alleen met het daarvoor bestemde bedrijfssysteem gebruikt worden.
• Alleen netadapters en transformatoren gebruiken die overeenkomen met de plaatselijke netspanning.
• De loc mag alleen vanuit een voedingspunt gevoed worden.
• Volg de veiligheidsaanwijzingen in de gebruiksaanwijzing van uw bedrijfssysteem nauwgezet op.
• Niet geschikt voor kinderen jonger dan 15 jaar.
• Let op! Het model bevat vanwege de functionaliteit scherpe kanten en punten.
• Let op! Dit product bevat magneten. Het inslikken van meer dan een magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben. Waarschuw direct een arts.

Belangrijke aanwijzing

• De gebruiksaanwijzing is een onderdeel van het product en dient daarom bewaard en meegegeven worden bij het doorgeven van het product.
• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
• Voor reparaties en onderdelen kunt u terecht bij uw LGB-dealer.
  • Verwijderingsaanwijzingen: www.maerklin.com/en/imprint.html

Functions

• Het model is geschikt voor het gebruik met LGB-tweerail-gelijkstroomsystemen met de gebruikelijke LGB-gelijkstroomrijregelaars (DC 0-24V)
• Fabrieksmatig ingebouwde multiprotocol-decoder (DC, DCC, mfx).
• Voor het gebruik met het LGB- meertreinen-systeem is het model op loc adres 03 ingesteld. In het mfx bedrijf wordt de loc automatisch herkend.
  • Volume van de geluiden instelbaar
• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: Stadtwerke Lok1
• De functies kunnen alleen parallel geschakeld worden. Het serieel schakelen van de functies is niet mogelijk (zie hiervoor ook de gebruiksaanwijzing van uw besturingsapparaat).

Algemene aanwijzing voor het vermijden van elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen.

Bedrijfssoorten schakelaar

In de loc zit een bedrijfssoorten schakelaar.

Pos. 0 Loc stroomloos

Pos. 1 Locmotor, verlichting en geluid zijn ingeschakeld

De luidklok en de fluit kunnen ook met de meegeleverde LGB geluid schakelmagneten (17050) aangestuurd worden. De schakelmagneten kunnen tussen de bielzen van de meeste LGB rails gelikt worden. De magneet bevindt zich uit het midden onder het ingeperste LGB logo. Plaats de magneet aan de ene zijde om de fluit te laten klinken als de loc over deze plek rijdt. Bij het plaatsen aan de andere zijde klinkt de luidklok.

Multiprotocolbedrijf

Analoogbedrijf

De decoder kan ook op analoge modelbanen of spoortrajecten gebruikt worden. De decoder herkent de analoge gelijkspanning (DC) automatisch en past zich aan de analoge railspanning aan. Alle functies die onder mfx of DCC voor het analoge bedrijf zijn ingesteld, worden geactiveerd (zie digitaalbedrijf).

De ingebouwde soundfuncties zijn af fabriek niet actief bij analoog bedrijf.

Digitaalbedrijf

De Decoder is een multiprotocoldecoder. De decoder kan onder de volgende digitale protocollen ingezet worden: mfx, DCC.

Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol. De volgorde van de digitaalprotocollen is afnemend in mogelijkheden:

Prioriteit 1: mfx; Prioriteit 2: DCC; Prioriteit 3: DC

Opmerking: de digitale protocollen kunnen elkaar beïnvloeden. Voor een storingsvrijd bedrijf is het aan te bevelen de niet gebruikte protocollen met CV 50 te deactiveren. Deactiveer eveneens, voor zover uw centrale dit ondersteunt, ook de daar niet gebruikte digitale protocollen.

Worden twee of meer digitaal protocollen op de rails herkend, dan neemt de decoder automatisch het protocol met de hoogste prioriteit, bijv. mfx/DCC, dan wordt door de decoder het mfx-digitalprotocol gebruikt (zie bovenstaand overzicht).

Opmerking: let er op dat niet alle functies in alle digitaalprotocollen mogelijk zijn. Onder mfx of DCC kunnen enkele instellingen, welke in analoogbedrijf werkzaam moeten zijn, ingesteld worden.

Aanwijzingen voor digitale besturing

- Het op de juiste wijze instellen van de diverse parameters staat beschreven in de handleiding van uw digitale Centrale.

- Fabrieksmatig zijn de waarden voor mfx zo ingestelt dat optimale rijeigenschappen gegarandeerd zijn.

Voor andere bedrijfssystemen moeten eventueel aanpassingen uitgevoerd worden.

mfx-protocol

Adressering

- Een adres is niet nodig, elke decoder heeft een éénmalig en éénduidig kenmerk (UID).

- De decoder meldt zich vanzelf aan bij het Central Station of Mobile Station met zijn UID-kenmerk.

Programmering

- De eigenschappen kunnen m.b.v. het grafische scherm op het Central Station resp. deels ook met het Mobile Station geprogrammeerd worden.

- Alle configuratie variabelen (CV) kunnen vaker gelezen en geprogrammeerd worden.

- De programmering kan zowel op het hoofdspoor als op het programmeerspoor gebeuren.

- De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.

- Functiemapping: functies kunnen met behulp van het Central Station 60212 (met beperking) en met het Central Station 60213/60214/60215 aan elke gewenste functietoets worden toegewezen (zie het helpbestand in het Central Station.

DCC-protocol

Adressering

- Kort adres – lang adres – tractie adres

- Adresbereik:

1 – 127 kort adres, tractie adres 1 – 10239 lang adres

- Elk adres is handmatig programmeerbaar.

- Kort of lang adres wordt met CV 29 (bit 5) gekozen.

- Een toegepast tractieadres deactiveert het standaardadres.

Programmering

- De eigenschappen van de decoder kunnen via de configuratie variabelen (CV) vaker gewijzigd worden.

- De CV-nummers en de CV-waarden worden direct ingevoerd.

- De CV's kunnen vaker gelezen en geprogrammeerd worden (programmering op het programmeerspoor).

- De CV's kunnen naar wens geprogrammeerd worden (PoM - programmering op het hoofdspoor). PoM is niet mogelijk bij CV 1, 17, 18 en 29. PoM moet door uw centrale ondersteund worden (zie de gebruiksaanwijzing van uw apparaat).

- De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.

- 14 resp. 28/128 rijstappen instelbaar. De loc staat standaard ingesteld op 28 rijfasen. Als uw trein is ingesteld op 14 rijfasen, moet de loc worden omgeprogrammeerd (VC 29, bit 1).

• Alle functies kunnen overeenkomstig de functiemapping geschakeld worden (zie CV-beschrijving).
• Voor verdere informatie, zie de CV-tabel DCC-protocol.
  Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren.

ONDERHOUD

Smering

Aslagers af en toe met een druppel Märklin olie (7149) oliën.

Vervangen van de gloeilampen (E130023)

de ring buiten aan het lampenglas verwijderen. Voorzichtig het glas uit de lantaarn wippen. Met een pincet de defecte lamp uit de fitting trekken. Een nieuwe lamp plaatsen. Het model weer in elkaar zetten.

Schakelbare functies
verlichting1		LV + LR
Geluid: signaalhoorn 1 Sound 1
Geluid: piepende remmen uit 2 BS
Geluid: signaalhoorn kort 3 Sound 2
	4
Geluid: conducteurfluit 5 Sound 4
Geluid: bedrijfsgeluiden1,2	6	FS
Geluid: luidklok 7 Sound 3
Sound aan/uit 8 Sound 8
ABV, uit 9
	10
Frontsein achter uit 11
Frontsein voor uit 12
Geluid: ventilator 13 Sound 9
Geluid: luchtpomp	14	Sound 11
Geluid: zandstrooier 15 Sound 15
Geluid: aankoppelen (buffer aan buffer)	16	Sound 16
Geluid: Hoofdschakelaar	17	Sound 8
Geluid: Relais	18	Sound 17
Geluid: perslucht afblazen	19	Sound 14

^1 In analoogbedrijf actief
^2 met toevalsgeluiden

Register	Belegging Bereik Default
1 Adres 1 – 127 3
2 Minimumsnelheid 0 – 255 7
3 Optrekvertraging 0 – 255 4
4 Afremvertraging 0 – 255 4
5 Maximumsnelheid 0 – 255 180
8 Reset 8 159
13 Functie F1 – F8 bij alternatief railsignaal 0 – 255 32
14 Functie FL, F9 – f15 bij alternatief railsignaal	0 – 255 1
17 Lange adressering, hoogste byte	192 – 231	192
18 Lange adressering, laagste byte	0 – 255 128
19 Tractieadres	0 – 255 0
21 Functie F1 – F8 bij tractie	0 – 255 0
22 Functie FL, F9 – F15 bij tractie	0 – 255 0
27	Bit 4: remmodus spanning tegengesteld aan rijrichtingBit 5: remmodus spanning gelijk aan rijrichting	0/160/32	16
29	Bit 0: Rijrichting normaal/omgekeerdBit 1: Aantal rijstappen 14/28(128)Bit 2: Analoogbedrijf uit/aanBit 5: kort / lang adres actief	0/10/20/40/32	6
50	Alternatief formaatBit 1: Analoog DCBit 3: mfx uit/aan	0/20/8	14

Register	Belegging Bereik Default
60	Multi station omroepBit 0 – 3: aantal stationsBit 4: eindstation omroep, volgorde wijzigtBit 5: rijrichting wijzigt de volgordeBit 6: voorwaarde voor volgorde	0 – 150/160/320/64	30
63 Totaal volume		0 – 255 255
64 Drempelwaarde voor piepende remmen		0 – 255 35
67 – 94	Snelheidstabel voor rijstappen 1 - 28	0 – 255
112 Mapping licht voor, Modus		0 – 21	1
113	Mapping licht voor, dimmer	0 – 255	255
114	Mapping licht voor, periode	0 – 255	20
115	In- en uitschakelvertraging	0 – 255 0
116 – 143	Mapping fysieke uitgangen, licht achter, Aux 1 – 6, vgl. 112 – 115	0 – 160 – 255
176	Minimumsnelheid analoog DC	0 – 255 50
177	Maximumsnelheid analoog DC	0 – 255 104

De fabrieksinstellingen van de CV's voor functiemapping vindt u als bijlage bij de handleiding van de loc op www.LGB.de.

Opmerking:

Op de internet site www.LGB.de vindt u onder "Tools und Downloads" een uitvoerige beschrijving van de decoder en tevens een tool waarmee u de verschillende instellingen kunt berekenen.

Aviso de seguridad

Opmerking: enkele delen worden alleen kleurloos of in een andere kleur aangeboden. Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklin-service-centrum hersteld/vervangen worden.
