MANUALE UTENTE 20301 LGB

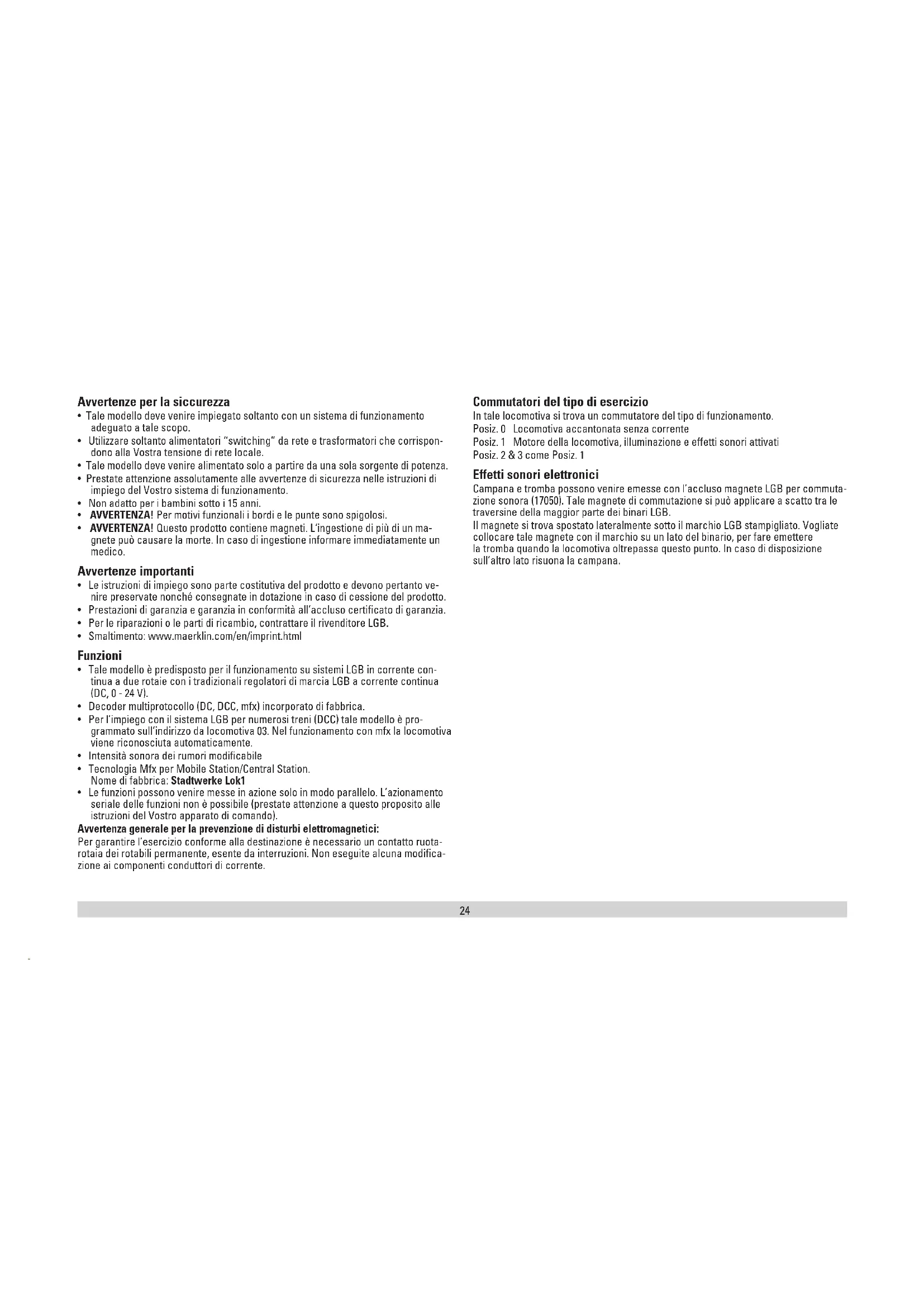

• Tale modello deve venire impiegato soltanto con un sistema di funzionamento adeguato a tale scopo.

• Utilizzare soltanto alimentatori “switching” da rete e trasformatori che corrispon- dono alla Vostra tensione di rete locale.

• Tale modello deve venire alimentato solo a partire da una sola sorgente di potenza.

• Prestate attenzione assolutamente alle avvertenze di sicurezza nelle istruzioni di impiego del Vostro sistema di funzionamento.

• Non adatto per i bambini sotto i 15 anni.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

• AVVERTENZA! Questo prodotto contiene magneti. L‘ingestione di più di un ma- gnete può causare la morte. In caso di ingestione informare immediatamente un medico. Avvertenze importanti

• Le istruzioni di impiego sono parte costitutiva del prodotto e devono pertanto ve- nire preservate nonché consegnate in dotazione in caso di cessione del prodotto.

• Prestazioni di garanzia e garanzia in conformità all’accluso certificato di garanzia.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore LGB.

• Smaltimento: www.maerklin.com/en/imprint.html Funzioni

• Tale modello è predisposto per il funzionamento su sistemi LGB in corrente con- tinua a due rotaie con i tradizionali regolatori di marcia LGB a corrente continua (DC, 0 - 24 V).

• Decoder multiprotocollo (DC, DCC, mfx) incorporato di fabbrica.

• Per l’impiego con il sistema LGB per numerosi treni (DCC) tale modello è pro- grammato sull’indirizzo da locomotiva 03. Nel funzionamento con mfx la locomotiva viene riconosciuta automaticamente.

• Intensità sonora dei rumori modificabile

• Tecnologia Mfx per Mobile Station/Central Station. Nome di fabbrica: Stadtwerke Lok1

• Le funzioni possono venire messe in azione solo in modo parallelo. L’azionamento seriale delle funzioni non è possibile (prestate attenzione a questo proposito alle istruzioni del Vostro apparato di comando). Avvertenza generale per la prevenzione di disturbi elettromagnetici: Per garantire l’esercizio conforme alla destinazione è necessario un contatto ruota- rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modifica- zione ai componenti conduttori di corrente. Commutatori del tipo di esercizio In tale locomotiva si trova un commutatore del tipo di funzionamento. Posiz. 0 Locomotiva accantonata senza corrente Posiz. 1 Motore della locomotiva, illuminazione e effetti sonori attivati Posiz. 2 & 3 come Posiz. 1 Effetti sonori elettronici Campana e tromba possono venire emesse con l’accluso magnete LGB per commuta- zione sonora (17050). Tale magnete di commutazione si può applicare a scatto tra le traversine della maggior parte dei binari LGB. Il magnete si trova spostato lateralmente sotto il marchio LGB stampigliato. Vogliate collocare tale magnete con il marchio su un lato del binario, per fare emettere la tromba quando la locomotiva oltrepassa questo punto. In caso di disposizione sull’altro lato risuona la campana.25 Esercizio multi-protocollo Esercizio analogico Tale Decoder può venire fatto funzionare anche su impianti o sezioni di binario analogi- che. Il Decoder riconosce automaticamente la tensione analogica (DC) e si adegua alla tensione analogica del binario. Vi sono attive tutte le funzioni che erano state impostate per l’esercizio analogico sotto mfx oppure DCC (si veda esercizio Digital). Le funzionalità sonore incorporate non sono attive di fabbrica nell’esercizio analogico. Esercizio Digital I Decoder sono Decoder multi-protocollo. Il Decoder può venire impiegato sotto i seguenti protocolli Digital: mfx, DCC. Il protocollo Digital con il maggior numero di possibilità è il protocollo digitale di massimo valore. La sequenza dei protocolli Digital, con valori decrescenti, è: Priorità 1: mfx; Priorità 2: DCC; Priorità 3: DC Avvertenza: I protocolli Digital possono influenzarsi reciprocamente. Per un esercizio esente da inconvenienti noi consigliamo di disattivare con la CV 50 i protocolli Digital non necessari. Qualora la Vostra centrale li supporti, vogliate disattivare anche lì i protocolli Digital non necessari. Qualora sul binario vengano riconosciuti due o più protocolli Digital, il Decoder accetta automaticamente il protocollo Digital di valore più elevato. Ad es. mfx/DCC, in tal modo viene accettato dal Decoder il protocollo Digital mfx (si veda la precedente tabella). Avvertenza: Prestate attenzione al fatto che non tutte le funzioni sono possibili in tutti i protocolli Digital. Sotto mfx e DCC possono venire eseguite alcune impostazioni di funzioni, le quali saranno efficaci nell’esercizio analogico. Istruzioni per la funzione digitale

• L’esatto procedimento per l’impostazione dei differenti parametri siete pregati di ricavarlo dalle istruzioni di servizio della Vostra centrale per molti treni.

• I valori impostati dalla fabbrica sono selezionati per mfx, cosicché sia garantito un comportamento di marcia migliore possibile. Per altri sistemi di funzionamento se necessario devono venire apportati degli adattamenti. Protocollo mfx Indirizzamento

• Nessun indirizzo necessario, ciascun Decoder riceve una sua identificazione irripetibile e univoca (UID).

• Il Decoder si annuncia automaticamente ad una Central Station oppure Mobile Station con il suo UID-identificazione. Programmazione

• Le caratteristiche possono venire programmate tramite la superficie grafica della Central Station o rispettivamente in parte anche con la Mobile Station.

• Tutte le Variabili di Configurazione (CV) possono venire ripetutamente lette e programmate.

• Tale programmazione può avvenire sui binari principali oppure sul binario di programmazione.

• Le impostazioni di default (impostazioni di fabbrica) possono venire nuovamente riprodotte.

• Mappatura delle funzioni: con l’ausilio della Central Station 60212 (limitatamente) e con la Central Station 60213/60214/60215 le funzioni possono venire assegnate a dei tasti funzione a piacere (si vedano le guide di aiuto nella Central Station). Protocollo DCC Indirizzamento

• Indirizzo breve – Indirizzo lungo – Indirizzo unità di trazione

• Ambito degli indirizzi: da 1 a 127 indirizzo breve, indirizzo unità di trazione da 1 a 10239 indirizzo lungo.

• Ciascun indirizzo è programmabile manualmente.

• L’indirizzo breve oppure lungo viene selezionato tramite la CV 29 (Bit 5).

• Un indirizzo di unità di trazione utilizzato disattiva l’indirizzo standard. Programmazione

• Le caratteristiche possono venire ripetutamente modificate tramite le Variabili di Configurazione (CV).

• Il numero della CV ed i valori della CV vengono introdotti direttamente.

• Le CV possono venire ripetutamente lette e programmate (Programmazione sul binario di programmazione).

• Le CV possono venire programmate a piacere (PoM - programmazione sul binario principale). PoM non è possibile nel caso delle CV 1, 17, 18 e 29. PoM deve venire sup- portata dalla Vostra centrale (si vedano le istruzioni di impiego del Vostro apparato).

• Le impostazioni di default (impostazioni di fabbrica) possono venire nuovamente riprodotte.

• 14 o rispettivamente 28/128 gradazioni di marcia impostabili. Tale locomotiva è programmata di fabbrica su 28 gradazioni di marcia. Qualora il Vostro regolatore di marcia sia impostato su 14 gradazioni di marcia, la locomotiva deve allora venire riprogrammata in modo corrispondente (CV29, Bit1).

• Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la descrizione delle CV).

• Per ulteriori informazioni, si veda la tabella delle CV nel protocollo DCC. È consigliabile intraprendere le programmazioni essenzialmente sul binario di26 programmazione. MANUTENZIONE Lubrificazione Oliare di tanto in tanto i cuscinetti degli assi con una goccia di olio Märklin (7149). Sostituzione delle lampadine (E130023) Rimuovere l’anello all’esterno del vetro del fanale. Sollevare con cautela il vetro dal fanale. Con una pinzetta estrarre dallo zoccolo la lampadina innestata. Inserire una nuova lampadina. Assemblare nuovamente il modello. Funzioni commutabili Illuminazione

LV + LR Rumore: Tromba 1 Sound 1 Rumore: stridore dei freni escluso 2 BS Rumore: Tromba breve 3 Sound 2

Rumore: Fischio di capotreno 5 Sound 4 Rumore: rumori di esercizio 1,2 6 FS Rumore: Campana 7 Sound 3 Effetti sonori attivi/spenti 8 Sound 8 ABV, spento 9

Segnale di testa posteriore spento 11 Segnale di testa anteriore spento 12 Rumore: ventilatori 13 Sound 9 Rumore: compressore dell’aria 14 Sound 11 Rumore: sabbiatura 15 Sound 15 Rumore: agganciamento (respingente contro respingente) 16 Sound 16 Rumore: interr. primario 17 Sound 8 Rumore: interr. protezione 18 Sound 17 Rumore: scarico dell‘aria compressa 19 Sound 14

attivo nel funzionamento analogico

con rumori casuali27 Registro Assegnazione Campo Default 1 Indirizzo 1 – 127 3 2 Velocità minima 0 – 255 7 3 Ritardo di avviamento 0 – 255 4 4 Ritardo di frenatura 0 – 255 4 5 Velocità massima 0 – 255 180 8 Ripristino (reset) 8 159 13 Funzioni F1 – F8 con segnale alternativo sul binario 0 – 255 32 14 Funzioni FL, F9 – F15 con segnale alt.vo sul binario 0 – 255 1 17 Indirizzo esteso, Byte di valore più alto 192 – 231 192 18 Indirizzo esteso, Byte di valore più basso 0 – 255 128 19 Indirizzo trazione multipla 0 – 255 0 21 Funzioni F1 – F8 con trazione multipla 0 – 255 0 22 Funzioni FL, F9 – F15 con trazione multipla 0 – 255 0

Bit 4: Modalità di frenatura con tensione opposta al senso di marcia Bit 5: Modalità di frenatura con tensione secondo il senso di marcia 0/16 0/32

Bit 0: direzione di marcia normale/inversa Bit 1: numero gradazioni di marcia 14/28(128) Bit 2: esercizio analogico attivo/escluso Bit 5: indirizzo breve / lungo attivo 0/1 0/2 0/4 0/32

Formati alternativi Bit 1: DC analogica Bit 3: mfx spento/attivo 0/2 0/8

Registro Assegnazione Campo Default

Annunci di stazione multipli Bit 0 – 3: numero delle stazioni Bit 4: annuncio finale commuta la sequenza Bit 5: direzione loco commuta la sequenza Bit 6: prescrizioni per la sequenza 0 – 15 0/16 0/32 0/64

63 Intensità sonora complessiva 0 – 255 255 64 Livello per stridore dei freni 0 – 255 35 67 – 94 Gradazioni di marcia 1 – 28 in tabella velocità 0 – 255 112 Mappatura fanali anteriori, modalità 0 – 21 1 113 Mappatura fanali anteriori, attenuazione 0 – 255 255 114 Mappatura fanali anteriori, periodo 0 – 255 20 115 Attivazione e disattivazione ritardo 0 – 255 0 116 – 143 Mappatura fisica uscite, fanali post., Aux 1 – 6, vedi 112 – 115 0 – 16 0 – 255 176 Velocità minima DC analogica 0 – 255 50 177 Velocità massima DC analogica 0 – 255 104 Le impostazioni di fabbrica per le CV della mappatura delle funzioni sono disponibili on-line sotto www.LGB.de come appendice alle istruzioni della locomotiva. Avvertenza: Sotto www.LGB.de potete trovare, sotto „Tools und Downloads“, un’esauriente descrizione del Decoder nonché uno strumento con il quale Voi potete calcolare differenti impostazioni.2829
