MANUALE UTENTE 70503 LGB

1 - Alimentatore "switching" da rete

2 – Cavetto di connessione

3 - Quadro di comando

4 – Regolatore di velocità

5-Cavo di collegamento al quadro di comando

6 - Connessione: binario

7 - Connessione: alimentatore "switching" da rete

gli alimentatori "switching" da rete per i giocattoli non sono adatti alla finalità di essere utilizzati come un giocattolo. Il loro utilizzo deve avvenire sotto una costante sorveglianza dei genitori.

Vogliate avvertire assolutamente i Vostri bimbi di questo fatto, ossia di utilizzare l'alimentatore "switching" da rete solo in modo corrispondente alla sua destinazione. Vogliate avvertire assolutamente i Vostri bimbi dei pericoli della rete di corrente domestica. Vogliate verificare visivamente a intervalli di tempo regolari (a seconda della rispettiva frequenza dell'esercizio di gioco), come minimo 1 volta per settimana, l'alimentatore "switching" da rete ed il suo conduttore di collegamento contro i danneggiamenti, nella condizione distaccata dalla rete della corrente domestica. In caso del più piccolo sospetto di un danneggiamento, tale alimentatore "switching" da rete può venire ulteriormente utilizzato solo dopo la riparazione tramite il Servizio Riparazioni LGB.

1. Avvertenze di sicurezza

Vogliate leggere assolutamente le seguenti avvertenze di sicurezza prima del primo impiego di un alimentatore "switching" da rete LGB:

• L'alimentatore "switching" da rete deve venire collegato soltanto ad una presa di rete elettrica con la tensione di rete specificata sulla targhetta dei dati dell'alimentatore "switching" da rete.
• Tale alimentatore "switching" da rete è progettato esclusivamente per l'utilizzo in ambienti asciutti.
• Tale alimentatore "switching" da rete non è affatto un giocattolo. Esso serve all'alimentazione di corrente dell'impianto di ferrovia in miniatura.
• Durante il trasporto dell'alimentatore "switching" da rete questo non deve mai venire sorretto dal cavo di connessione.
• Vogliate verificare regolarmente le condizioni di tale cavo nonché l'involucro per i danneggiamenti. Questa verifica visuale deve essere condotta soltanto quando l'alimentatore "switching" da rete è rimosso dalla presa ad innesto della rete domestica. In caso del più minuscolo sospetto di un danneggiamento l'alimentatore "switching" da rete deve venire nuovamente impiegato soltanto dopo una radicale verifica e riparazione tramite un laboratorio specialistico (ad es. il Servizio Riparazioni LGB). Vogliate in questo caso provvedere ad uno smaltimento professionale oppure inviate l'alimentatore "switching" da rete al Servizio Riparazioni LGB per la sostituzione.
• Il cavo di collegamento applicato in modo fisso dall'alimentatore "switching" da rete all'impianto non deve venire modificato.

2. Collegamento del quadro di comando e montaggio dei binari

2.1 Collegamento del quadro di comando ai binari

Avvitare i morsetti di collegamento al binario. Collegare il cavetto rosso e blu al quadro di comando (si vedano le figure 1 – 7, pagina 20/21).

Avvertenza importante:

Il collegamento del quadro di comando può avvenire soltanto all'accluso alimentatore "switching" da rete. Un impiego di altri alimentatori "switching" da rete oppure trasformatori non è ammissibile!

2.2 Collegamento del quadro di comando all'alimentatore "switching" da rete

Il quadro di comando richiede tale alimentatore "switching" da rete per l'alimentazione di potenza. Pertanto deve venire innestato soltanto l'alimentatore "switching" da rete (1) con il cavo (5) nella boccola del quadro di comando (7) – (si veda la figura a pag. 2, la figura 5 a pag. 21).

Attenzione! Non possono mai essere collegati contemporaneamente due apparati da rete e quadri di comando allo stesso circuito di corrente (circuito di binario).

2.3 Collegamento dell'alimentatore "switching" da rete

L'alimentatore "switching" da rete può venire innestato nella presa di rete soltanto quando il cablaggio dell'impianto è completato.

2.4 Dati tecnici

Si veda la targhetta dei dati sull'alimentatore "switching" da rete.

2.5 Montaggio

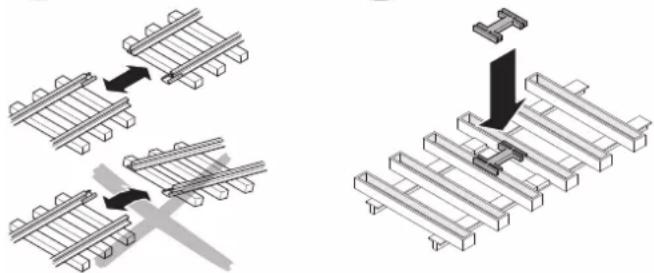

Innestare assieme i binari Fissare

Installare il binario Collegare il binario al quadro di comando e all'alimentatore

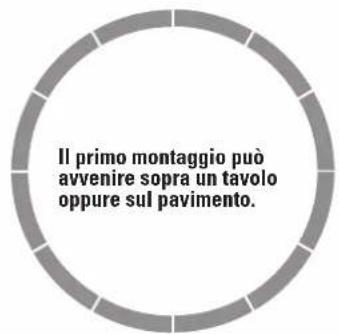

Il primo montaggio può avvenire sopra un tavolo oppure sul pavimento.

5

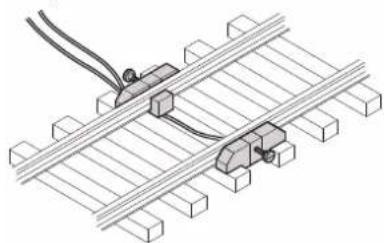

Collegare il binario

Collegare l'alimentatore "switching" da rete alla

rete elettrica

3. Corto circuito oppure sovraccarico

Protezione dal sovraccarico

Una protezione dal sovraccarico incorporata protegge l'alimentatore "switching" da rete dai danneggiamenti in caso di sovraccarico oppure corto circuito. Le locomotive rimangono tutte ferme, gli apparati elettromagnetici non si possono più commutare e tutte le lampadine collegate si spengono.

Si consiglia il seguente modo di procedere:

1. Vogliate staccare l'alimentatore "switching" da rete dalla presa a innesto.
2. Ricerca del corto circuito sull'impianto ed eliminazione del medesimo.
3. La protezione dal sovraccarico dopo circa 1 minuto ritorna nuovamente nella
   condizione di funzionamento. Dopo il trascorrere di questo intervallo di tempo
   l'alimentatore "switching" da rete può venire reinserito in esercizio.

Se la disattivazione dell'alimentatore "switching" da rete si ripete, senza che possa venire trovato un corto circuito, allora è presente un sovraccarico dell'alimentatore

"switching" da rete. In questo caso si deve ridurre il numero degli utilizzatori collegati a questo alimentatore "switching" da rete.

4. Difetti nel funzionamento

• Se la locomotiva non marcia, vogliate verificare se i collegamenti (si veda 2.5 Montaggio) sono corretti, oppure se l'isolante dei cavetti è stato schiacciato insieme nei morsetti o rispettivamente se l'alimentatore "switching" da rete è innestato nella presa ad innesto.
• Se la locomotiva è danneggiata, non si impieghi più tale locomotiva. Se è danneggiato un altro rotabile, si rimuova questo dal treno e non lo si utilizzi più.

5. Pulizia e manutenzione

• Vogliate controllare se sugli assali si trovano capelli oppure sporcizia e se necessario rimuovete questi contaminanti dagli assali con l'ausilio di una pinzetta.
• Il treno può venire pulito con un panno asciutto, esente da filamenti, oppure un pennello morbido.

6. Smaltimento

Avvertenze per la protezione ambientale: I prodotti che sono contraddistinti con il bidone della spazzatura cancellato alla fine della loro durata di vita non possono venire eliminati mediante i normali rifiuti domestici, bensì devono essere conferiti ad un apposito punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo su tale prodotto, le istruzioni di impiego oppure la confezione dà avviso riguardo a ciò. I materiali costituenti sono riutilizzabili in conformità al loro contrassegno.

Con il riutilizzo, la valorizzazione delle sostanze oppure altre forme di valorizzazione delle vecchie apparecchiature Voi fornite un importante contributo alla protezione del nostro ambiente. Vi preghiamo di richiedere i punti di smaltimento autorizzati presso la Vostra amministrazione municipale.

7. Garanzia

Prestazioni di assistenza e garanzia conformi all'accluso certificato di garanzia.

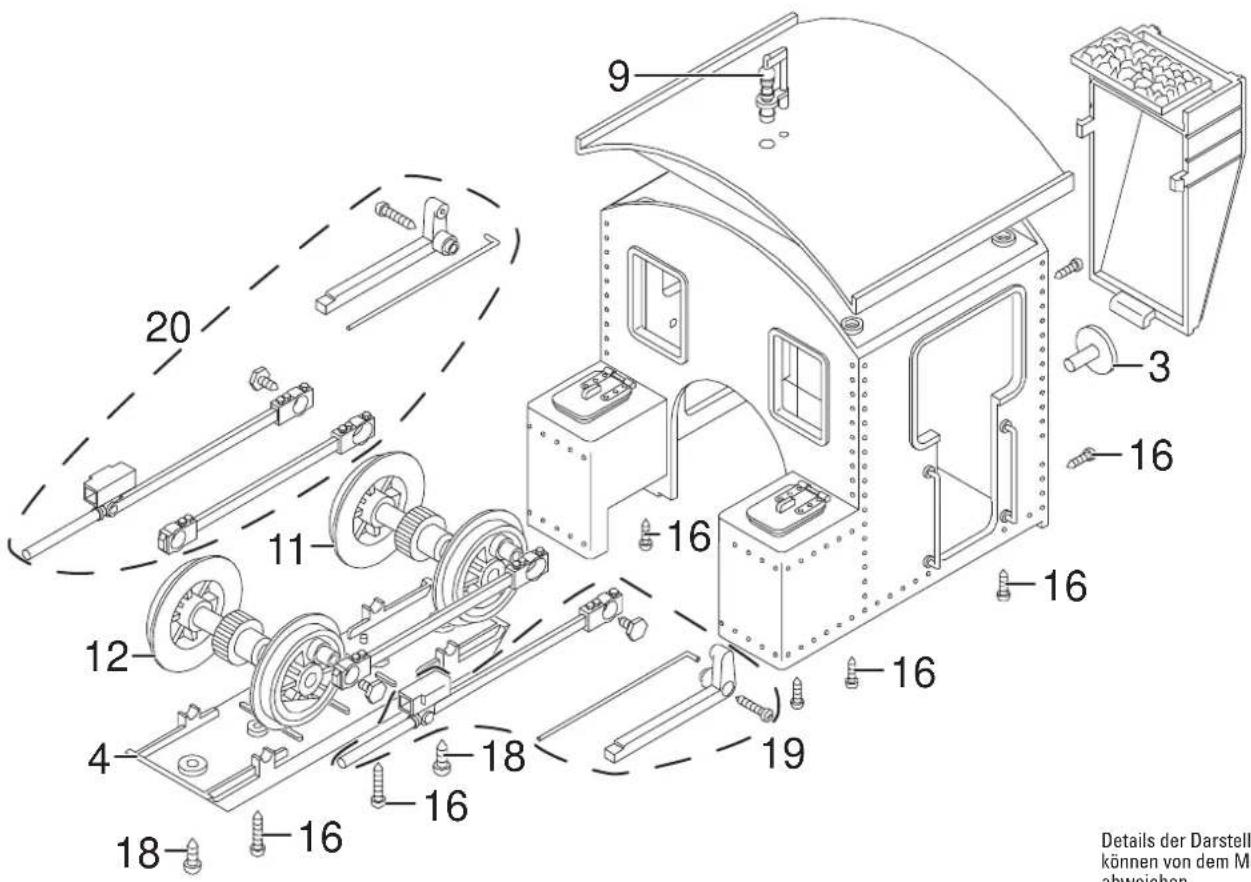

8. Locomotiva

8.1 Avvertenze di sicurezza

• Tale modello deve venire impiegato solamente con un sistema di esercizio destinato a questo scopo.
• Si impieghino soltanto alimentatori "switching" da rete e trasformatori che corrispondano alla Vostra tensione di rete locale.
• Tale modello deve venire alimentato soltanto da parte di una sola sorgente di potenza.
• Vogliate attenerVi incondizionatamente alle avvertenze di sicurezza nelle istruzioni di impiego del Vostro sistema di esercizio.
  • Non adatto per bambini sotto i 15 anni.
• ATTENZIONE! Spigoli e punte acuminati per esigenze di funzionamento.

8.2 Avvertenze importanti

• Le istruzioni di impiego costituiscono parte integrante del prodotto e devono pertanto venire conservate, nonché consegnate in dotazione in caso di ulteriore cessione del prodotto.
• Per riparazioni oppure parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista LGB.
• Prestazioni di garanzia e garanzia in conformità all'accluso certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html

8.3 Funzioni

- Tale modello è previsto per l'esercizio su sistemi in corrente continua a due rotaie LGB con i preesistenti quadri di comando LGB a corrente continua (DC, 0 – 24 V).

Avvertenza generale per la prevenzione di disturbi elettromagnetici:

Per garantire l'esercizio conforme alla destinazione è necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modificazione ai componenti conduttori di corrente.
