MANUAL DE USUARIO 70503 LGB

1 - Fuente de alimentación conmutada

2 - Cable de conexión

3 - Pupitre de conducción

4 - Regulador de velocidad

5 - Cable de interconexión de pupitre de conducción

6 - Conexión: Vía

7 - Conexión: Fuente de alimentación conmutada

Las fuentes de alimentación conmutadas para juguetes no son idóneas para utilizarlas como
! un juguete más. El uso de las mismas debe ser vigilado permanentemente por los padres.
No olvidar recordar a los niños que deben utilizar la fuente de alimentación conmutada exclusivamente para la finalidad prevista.

Siempre recordar a los niños los peligros que representa la red eléctrica doméstica.

Inspeccionar visualmente con regularidad (en función de la frecuencia de juego con la maqueta), al menos una vez por semana, la fuente de alimentación y su cable de conexión con el dispositivo aislado de la red eléctrica doméstica para detectar posibles daños. Ante la más mínima sospecha de daños, no está permitido continuar utilizando la fuente de alimentación conmutada hasta que no haya sido reparada por el servicio de reparación de LGB.

1. Advertencias de seguridad

Es obligatorio leer las siguientes advertencias de seguridad antes de utilizar por primera vez la fuente de alimentación conmutada LGB:

• Está permitido conectar la fuente de alimentación conmutada únicamente a un enchufe de red cuya tensión de red coincida con la indicada en la placa de características de la fuente de conmutación conmutada.
• La fuente de alimentación conmutada está destinada exclusivamente para su uso en recintos secos.
• La fuente de alimentación conmutada no es un juguete. Sirve para la alimentación eléctrica de una maqueta de trenes.
• A la hora de transportar la fuente de alimentación eléctrica no está permitido hacerlo por el cable de conexión de la misma.
• Revise con regularidad el estado del cable y la carcasa para detectar posibles daños. Está permitido realizar esta revisión visual únicamente con la fuente de alimentación conmutada extraída del enchufe de la red doméstica. Ante la más mínima sospecha de daños, no está permitido seguir utilizando la fuente de alimentación conmutada hasta que ésta haya sido sometida a una revisión profunda y reparada por un centro técnico especializado (p. ej., el servicio de reparación de LGB). En tal caso, asegure que la eliminación de la fuente de alimentación conmutada se realice de manera profesional o envíela al servicio de reparación de LGB para su sustitución.
• No está permitido modificar el cable de conexión montado fijo entre la fuente de alimentación conmutada y la maqueta de trenes.

2. Conexión del pupitre de conducción y montaje de las vías

2.1 Conexión del pupitre de conducción a la vía

Atornillar los bornes de conexión a la vía. Conectar los cables rojo y azul al pupitre de conducción (véanse figuras 1 – 7, página 17/18).

Nota importante:

Está permitido conectar el pupitre de conducción únicamente a la fuente de alimentación conmutada que se adjunta. ¡No está permitido utilizar otras fuentes de alimentación conmutadas o transformadores!

2.2 Conexión del pupitre de conducción a la fuente de alimentación conmutada

El pupitre de conducción necesita la fuente de alimentación conmutada para la alimentación de potencia. Por este motivo debe enchufarse en la hembrilla del pupitre de conducción (7) únicamente la fuente de alimentación conmutada (1) con el cable (5) (véase figura en pág. 2, figura 5 en pág. 18).

¡Precaución! No está permitido conectar simultáneamente dos fuentes de alimentación y pupitres de conducción a idéntico circuito (circuito de vía).

2.3 Conexión de la fuente de alimentación conmutada

No está permitido enchufar la fuente de alimentación conmutada en el enchufe hasta que esté terminado el cableado de la maqueta.

2.4 Datos técnicos

Véase la placa de características en la fuente de alimentación conmutada.

2.5 Montaje

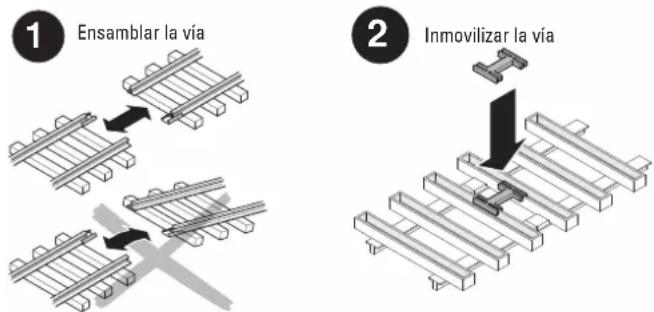

1 Ensamblar la vía 2 Inmovilizar la vía

3

Montar la vía Conectar la vía al pupitre de conducción y a la

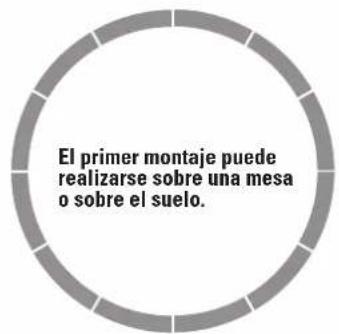

El primer montaje puede realizarse sobre una mesa o sobre el suelo.

5

fuente de alimentación conmutada

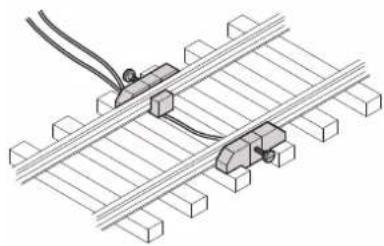

Conectar el cable de alimentación de la vía

Conectar la fuente de alimentación conmutada a la red eléctrica

Protección contra sobrecarga

Una protección contra sobrecarga integrada protege la fuente de alimentación conmutada en el caso de sobrecarga o cortocircuito, evitando que resulte dañada. Todas las locomotoras permanecen en reposo, ya no es posible conmutar artículos magnéticos y se apagan todos los testigos conectados.

Se recomienda el siguiente procedimiento:

1. Extraiga la fuente de alimentación conmutada del enchufe.

2. Localice el cortocircuito en la maqueta y elimínelo.

3. La protección contra sobrecarga se rearma al cabo de aprox. 1 minuto y vuelve a estar operativa. Una vez transcurrido este margen de tiempo se puede poner de nuevo en servicio la fuente de alimentación conmutada.

Si se repite la desconexión de la fuente de alimentación conmutada sin que pueda localizarse un cortocircuito, existe una sobrecarga de la fuente de alimentación conmutada. En este caso debe reducirse el número de consumidores conectados a esta fuente de alimentación conmutada.

4. Anomalías funcionales

• Si la locomotora no se pone en marcha, compruebe si las conexiones (véase Montaje) se han realizado correctamente o si se ha pillado el aislamiento del cable o bien si la fuente de alimentación conmutada está enchufada en el enchufe.
• Si la locomotora está dañada, dejar de utilizar la locomotora. Si otro vehículo está dañado, retirarlo del tren y dejar de utilizarlo.

5. Limpieza y mantenimiento

• Compruebe si hay cabello o suciedad en los ejes y elimine esta suciedad de los ejes, si es preciso con ayuda de unas pinzas.

- Es posible limpiar el tren con un paño seco sin hilachas o un pincel suave.

6. Eliminación

Consejos para la protección del medio ambiente: los productos identificados con un contenedor de basura tachado no deben eliminarse a través del servicio de recogida de la basura doméstica normal, sino que deben entregarse en un punto de recogida para reciclaje de dispositivos eléctricos y electrónicos. El símbolo que figura en el producto, las instrucciones de empleo o el embalaje hacen referencia a tal circunstancia. Los materiales deben reciclarse conforme a su

identificación. Con el reciclaje, la clasificación de materiales y otras formas de reaprovechamiento de dispositivos usados realizamos una importante aportación a la

protección de nuestro medio ambiente. Consulte en su municipio dónde se encuentra el centro de recogida competente.

7. Garantía

La garantía legal y la garantía del fabricante se rigen por lo establecido en el documento de garantía adjunto.

8. Locomotora

8.1 Aviso de seguridad

• Está permitido emplear el modelo en miniatura únicamente con un sistema operativo previsto para tal fin.
• Emplear únicamente fuentes de alimentación conmutadas y transformadores que se ajusten a la tensión de red local.
• Está permitido alimentar eléctricamente el modelo en miniatura únicamente desde una fuente de potencia.
• Siempre tenga presentes las advertencias de seguridad recogidas en las instrucciones de empleo de su sistema operativo.
• No apto para niños menores de 15 años.
• ¡ATENCIÓN! El equipo, debido a sus características funcionales, presenta cantos y puntas cortantes.

8.2 Notas importantes

• Las instrucciones de empleo forman parte integrante del producto y, por este motivo, deben conservarse y entregarse al nuevo comprador en el caso de venta del producto.
• Para reparaciones o recambios, por favor diríjase a su distribuidor profesional de LGB
• Responsabilidad y garantía conforme al documento de garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html

8.3 Funciones

- El modelo en miniatura se ha previsto para su empleo en sistemas de corriente continua de dos conductores LGB con consolas de mando de corriente continua LGB convencionales (DC, 0 – 24 V).

Consejo general para evitar las interferencias electromagnéticas:

Para garantizar un funcionamiento según las previsiones se requiere un contacto rueda-carril de los vehículos permanente sin anomalías. No realice ninguna modificación en piezas conductoras de la corriente.
