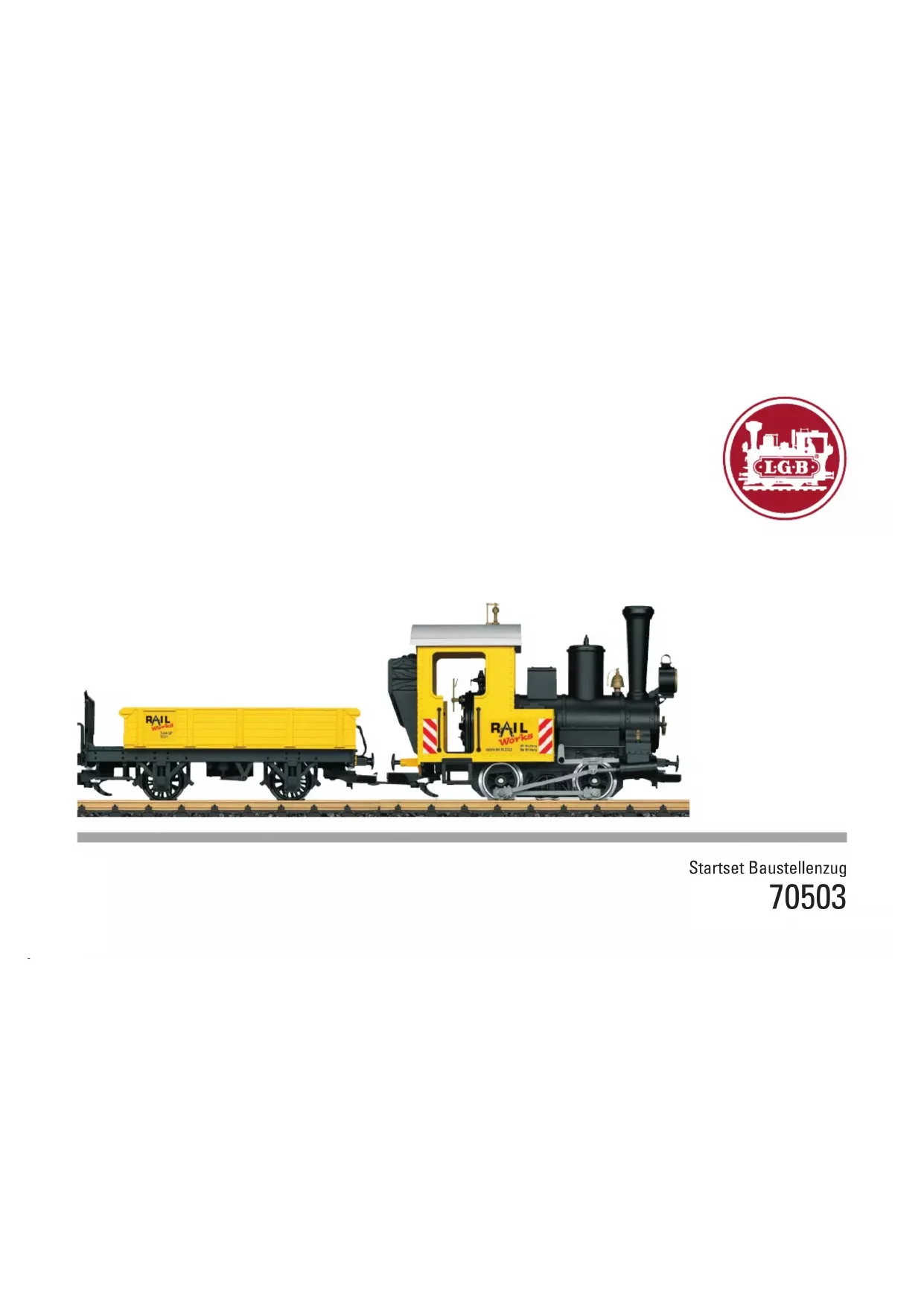

70503 - Maquettisme LGB - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Maquette de train à échelle LGB
Échelle	1:22.5
Matériaux	Plastique durable et métal
Dimensions	Longueur : 50 cm, Largeur : 10 cm
Alimentation	Fonctionne sur courant alternatif (AC) ou courant continu (DC)
Utilisation	Conçu pour les amateurs de modélisme ferroviaire, adapté à l'intérieur et à l'extérieur
Maintenance	Nettoyage régulier des rails et des roues, lubrification des pièces mobiles recommandée
Sécurité	Ne pas exposer à l'eau, tenir hors de portée des jeunes enfants
Informations générales	Compatible avec d'autres modèles LGB, idéal pour les collections et les expositions

FOIRE AUX QUESTIONS - 70503 LGB

Comment assembler le modèle LGB 70503 ?

Pour assembler le modèle LGB 70503, commencez par lire attentivement la notice fournie. Assurez-vous d'avoir tous les composants nécessaires avant de commencer. Suivez les étapes dans l'ordre, en utilisant les outils recommandés.

Quels types de piles sont nécessaires pour le LGB 70503 ?

Le modèle LGB 70503 nécessite des piles de type AA. Assurez-vous d'utiliser des piles de haute qualité pour un fonctionnement optimal.

Comment entretenir le LGB 70503 ?

Pour entretenir le LGB 70503, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la peinture ou les composants.

Le modèle LGB 70503 est-il compatible avec d'autres modèles LGB ?

Oui, le modèle LGB 70503 est compatible avec d'autres modèles de la gamme LGB, tant que les échelles et les systèmes de connexion sont similaires.

Que faire si le modèle ne fonctionne pas ?

Si le modèle ne fonctionne pas, vérifiez d'abord les piles pour vous assurer qu'elles sont correctement installées et chargées. Si le problème persiste, consultez la notice pour d'autres étapes de dépannage.

Où puis-je trouver des pièces de rechange pour le LGB 70503 ?

Les pièces de rechange pour le LGB 70503 peuvent être achetées auprès de revendeurs agréés LGB ou sur des sites spécialisés dans le maquettisme.

Le LGB 70503 est-il adapté aux enfants ?

Le LGB 70503 est recommandé pour les enfants de plus de 14 ans en raison de petites pièces et de l'assemblage requis. Veillez à ce que les enfants soient supervisés lors de l'utilisation.

Puis-je personnaliser le LGB 70503 ?

Oui, vous pouvez personnaliser le LGB 70503 avec de la peinture ou des accessoires supplémentaires, tant que cela ne compromet pas l'intégrité structurelle du modèle.

MODE D'EMPLOI 70503 LGB

1. Remarques concernant la sécurité 11

Raccordement du pupitre de commande et de la voie

4. Dysfonctionnements 13

5. Nettoyage et entretien 13

• This model is designed for operation on LGB two-rail DC systems with conventio- nal LGB DC train controllers or power packs (DC, 0 – 24 volts). General Note to Avoid Electromagnetic Interference: A permanent, flawless wheel-rail contact is required in order to guarantee operation for which a model is designed. Do not make any changes to current-conducting parts.11 Indication importante :Le pupitre de commande peut être raccordé uniquement au convertisseur fourni. L’utilisation d’autres convertis-seurs ou transformateurs est interdite !2.2 Raccordement du pupitre de conduite au convertisseur continu-continuL’alimentation du pupitre de commande nécessite le raccordement du convertisseur. Ce dernier (1) doit donc être raccordé à la prise du pupitre de commande (7) via le câble (5) - voir schéma page 2 et schéma 5 page 12.Attention ! Ne jamais raccorder deux unités de courant et pupitres de commande simultanément sur le même circuit (réseau de voie). 2.3 Raccordement du convertisseurNe branchez le convertisseur que si le câblage du réseau est terminé. 2.4 Caractéristiques techniquesVoir plaque signalétique du convertisseur. Chers parents,Les convertisseurs pour jouets ne peuvent être utilisés comme des jouets. Leur utilisation doit être soumise au contrôle permanent des parents.Expliquez à vos enfants que le convertisseur doit être utilisé uniquement pour ce à quoi il est destiné.Informez-les impérativement des dangers inhérents au courant du secteur.Procédez régulièrement à un contrôle visuel du convertisseur et de son câble de raccordement – après l’avoir débranché du secteur -, au moins une fois par semaine (en fonction de la fréquence d’utilisation), afin de détecter d’éventuelles détério-rations. Au moindre doute quant à l’état du convertisseur, faites-le réparer par le service LGB compétent avant toute nouvelle utilisation.

1. Remarques concernant la sécurité

Avant la première utilisation d’un convertisseur LGB, lire impérativement les indica-tions relatives à la sécurité suivantes :• Le convertisseur doit être raccordé exclusivement à une prise secteur fournissant une tension identique à celle indiquée sur la plaque signalétique de l‘appareil.• Le convertisseur doit être utilisé exclusivement dans des pièces exemptes d’humi-dité.• Le convertisseur n’est pas un jouet. Il sert à l’alimentation en courant du réseau miniature.• Si vous déplacez le convertisseur, ne le tenez jamais par le câble de raccorde-ment.• Vérifiez régulièrement l’état du câble ainsi que le boîtier afin de détecter d’éven-tuelles détériorations. Ce contrôle visuel doit être effectué uniquement quand le convertisseur se trouve hors-tension (non raccordé à la prise secteur). Au moindre doute quant à l’état de l’appareil, faites effectuer un contrôle plus approfondi et les réparations correspondantes par un spécialiste (tel que le service de réparation LGB avant toute nouvelle utilisation. Le cas échéant, veillez à une élimination de l’appareil défectueux conforme à la législation en vigueur ou expédiez le conver-tisseur au service de réparation LGB pour un échange.• Le câble de raccordement au réseau du convertisseur intégré ne doit en aucun cas être changé.

Raccordement du pupitre de commande et de la voie 2.1 Raccorder le pupitre de commande à la voieVisser les bornes de connexion sur la voie. Raccorder les câbles rouge et bleu au pupitre de commande (voir schémas 1 à 7, page 11/12)

2.5 MontageAssembler les éléments de voie

Assurer l‘assemblage des éléments de voie12

0 - 20V DC max.INPUTmax. 25V DCLe réseau peut être monté sur une table ou sur un plancher.Monter le réseau de voie Raccorder la voie au pupitre de commande et raccorder le convertisseurRouler

INPUT max. 25V DC Raccorder le convertisseur au réseau13

3. Court-circuit ou surcharge

Protection contre les surcharges En cas de surcharge ou de court-circuit, le convertisseur est protégé une protection contre les surchages intégrée. Celui-ci provoque l‘arrêt de toutes les locomotives, l’extinction de toutes les lampes sous tension et empêche la commutation des articles électromagnétiques. Nous vous conseillons alors de procéder de la manière suivante

1. Débranchez le convertisseur de la prise secteur.

2. Recherchez la cause du court-circuit sur le réseau et remédiez au problème.

3. A bout d’une minute environ, le protection contre les surcharges revient en état

d’exploitation. Après ce laps de temps, vous pouvez donc rebrancher le convertis- seur. Si le convertisseur s’éteint à nouveau sans que vous ayez pu détecter de court- circuit, il s‘agit sans doute d‘une surcharge du convertisseur. Dans ce cas, il vous faut réduire le nombre de consommateurs reliés à ce convertisseur.

4. Dysfonctionnements

• Si la locomotive ne marche pas, vérifiez que les connexions (voir montage, page X) sont correctes ou que l’isolation du câble n’est pas coincée, respectivement que le convertisseur est bien branché au secteur.

• Si la locomotive est endommagée, excluez-la également de l’exploitation. Si un autre véhicule est endommagé, retirez-le également du train et mettez-le de côté.

5. Nettoyage et entretien

• Vérifiez que les essieux ne soient pas encrassés (cheveux ou poussière) et net- toyez-les, au besoin à l’aide d’une pincette.

• Le train peut être nettoyé à l’aide d’un chiffon sec et lisse.

Indications relatives à la protection de l’environnement : Les produits marqués du signe représentant une poubelle barrée ne peuvent être éliminés en fin de vie via les ordures ménagères normales, mais doivent être remis à un centre de collecte pour le recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit lui-même, la notice d’utilisation ou l’emballage l’indique. Les matériaux sont recyclables selon leur marquage. Avec le recyclage, la récupération des matériaux ou autres formes de valorisation de vieux appareils, vous contribuez sensiblement à la protection de notre environnement. Renseignez-vous auprès de votre municipalité sur les centres compétents pour le traitement des déchets.

Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint.

8.1 Remarques importantes sur la sécurité

• La locomotive ne peut être utilisée qu‘avec le système d‘exploitation indiqué.

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Ne convient pas aux enfants de moins de 15 ans.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

8.2 Information importante

• La notice d‘utilisation fait partie intégrante du produit ; elle doit donc être conser- vée et, le cas échéant, transmise avec le produit.

• Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste LGB.

• Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint.
