11152 - Maquettisme LGB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voie de séparation et de rupture pour train miniature LGB
Marque	LGB
Modèle	11152
Catégorie	Maquettisme - train miniature échelle G (1:22,5)
Dimensions	Longueur 328 mm, largeur 65 mm, hauteur 20 mm
Poids	Environ 0,5 kg
Alimentation	Non applicable (élément de voie passif)
Fonctions principales	Création de sections de ligne isolées pour commander indépendamment plusieurs locomotives ; peut servir de voie de rupture (10153) ou de séparation (10152)
Composants inclus	Voie, barrette de raccordement couverte avec six griffes d'alimentation, couvercle, vis
Accessoires recommandés	Transformateurs LGB, pupitre de commande (51800), griffes d'alimentation (50161)
Entretien et nettoyage	Nettoyer les rails avec un chiffon non pelucheux et de l'alcool isopropylique si nécessaire
Sécurité	Utiliser uniquement avec des transformateurs conformes aux normes de sécurité ; ne pas court-circuiter les rails
Pièces détachées et réparabilité	Vis et barrette de raccordement disponibles séparément ; réparation possible par remplacement
Informations générales	Permet la circulation simultanée de deux locomotives sur des sections isolées avec commande indépendante

FOIRE AUX QUESTIONS - 11152 LGB

Quelle est la différence entre la voie de séparation 10152 et la voie de rupture 10153 ?

La voie de séparation (10152) permet de créer deux sections isolées avec deux transformateurs, tandis que la voie de rupture (10153) remplace deux griffes d'alimentation et permet, avec un pupitre de commande (51800), d'arrêter une locomotive dans une section pendant qu'une autre continue de rouler.

Comment raccorder les câbles sous le couvercle de la barrette de raccordement ?

Retirez les deux vis sur le côté supérieur du couvercle. Sous celui-ci se trouvent six griffes d'alimentation. Les repères blancs indiquent la voie correspondante. Raccordez les câbles selon la conduction souhaitée, puis remontez le couvercle.

Puis-je utiliser cette voie avec d'autres marques de trains miniatures ?

Cette voie est conçue pour le système LGB en échelle G. L'utilisation avec d'autres marques n'est pas garantie en raison de différences de fixation et d'alimentation électrique.

Quel transformateur utiliser avec cette voie de séparation ?

Utilisez un transformateur LGB compatible (par exemple 50050 ou 50060). Pour deux sections indépendantes, deux transformateurs sont nécessaires.

Comment créer une section de ligne isolée avec la voie 11152 ?

Utilisez deux voies de rupture (10153), un pupitre de commande (51800) et un dispositif de commande LGB. Vous pouvez alors arrêter une locomotive dans la section isolée pendant qu'une autre continue.

Cette voie peut-elle être utilisée en extérieur ?

Oui, les voies LGB sont conçues pour une utilisation en extérieur, mais il est conseillé de les protéger des intempéries extrêmes.

Combien de locomotives puis-je commander indépendamment avec cette voie ?

Avec une voie de séparation (10152) et deux transformateurs, vous pouvez commander deux locomotives indépendamment sur deux sections isolées.

Que faire si le couvercle de la barrette de raccordement ne tient pas en place ?

Vérifiez que les vis sont bien serrées. Si le problème persiste, remplacez les vis ou le couvercle par des pièces détachées LGB.

Peut-on utiliser cette voie pour un circuit en boucle ?

Oui, elle s'intègre dans n'importe quel circuit LGB, mais son usage principal est la création de sections isolées pour le contrôle indépendant des locomotives.

Quelle est la longueur exacte de cette voie ?

La voie mesure 328 mm de long, ce qui correspond à la longueur standard des voies droites LGB.

MODE D'EMPLOI 11152 LGB

Les voies de séparation et de rupture LGB disposent d'un ou deux rails discontinus et isolés, ainsi que d'une barrette de raccordement couverte. Vous pouvez utiliser ces voise ferrées avec les appareils de raccordement, les régulateurs de marche, les voies d'évitement et les signaux LGB pour raccorder vos voies ferrées à l'alimentation électrique et pour subdiviser votre installation en sections de ligne isolées.

• Vous pouvez utiliser une voie de rupture (10153) à la place de deux griffes d'alimentation de voie (50161).
• À l'aide de deux voies de rupture (10153), d'un pupitre de commande (51800) et d'un Commande LGB, vous pouvez constituer une section de ligne isolée. A présent, vous pouvez mettre une locomotive à l'arrêt dans cette section de ligne, pendant qu'une autre continue de rouler (Fig. 2).
• À l'aide d'une voie de séparation (10152) et de deux transformateurs LGB, vous pouvez constituer deux sections de ligne isolés. A présent, vous pouvez faire rouler deux locomotives simultanément et les commander indépendamment l'une de l'autre (Fig. 3).

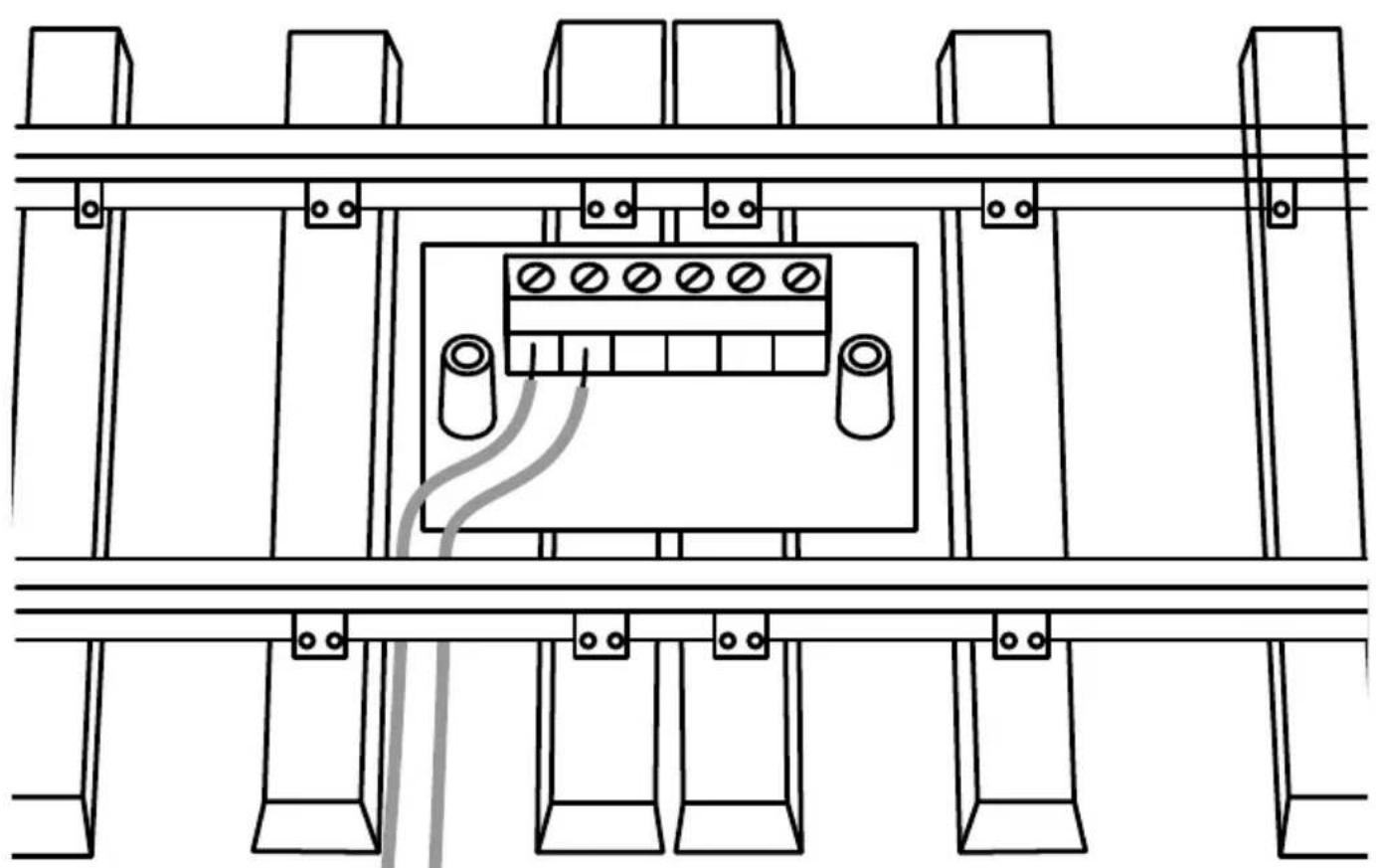

Enlevez le couvercle de la barrette de raccordement en retirant le deux vis situées sur le côté supérieur du couvercle (Fig. 1). Sous le couvercle, vous trouverez six griffes d'alimentation. Les repères blancs indiquent avec quelle voie les griffes d'alimentation sont reliées. Raccordez les câbles en fonction de la conduction souhaitée. Montez à nouveau le couvercle sur la voie ferrée.
