Caractéristiques Techniques	Scie à chaîne Fuxtec FX-KSP250, moteur 2 temps, cylindrée 25,4 cm³, puissance 1,1 kW, longueur de guide 25 cm.
Utilisation	Idéale pour l'élagage, la coupe de bois de chauffage et les travaux de jardinage.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, affûter la chaîne après plusieurs utilisations.
Sécurité	Porter des équipements de protection individuelle (gants, lunettes, casque), ne pas utiliser en cas de pluie, respecter les consignes de sécurité du fabricant.
Informations Générales	Poids de l'appareil : 4,5 kg, garantie de 2 ans, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - FX-KSP250 Fuxtec

Comment assembler la scie Fuxtec FX-KSP250 ?

Pour assembler la scie Fuxtec FX-KSP250, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer chaque partie, en utilisant les outils fournis.

Comment changer la lame de la scie ?

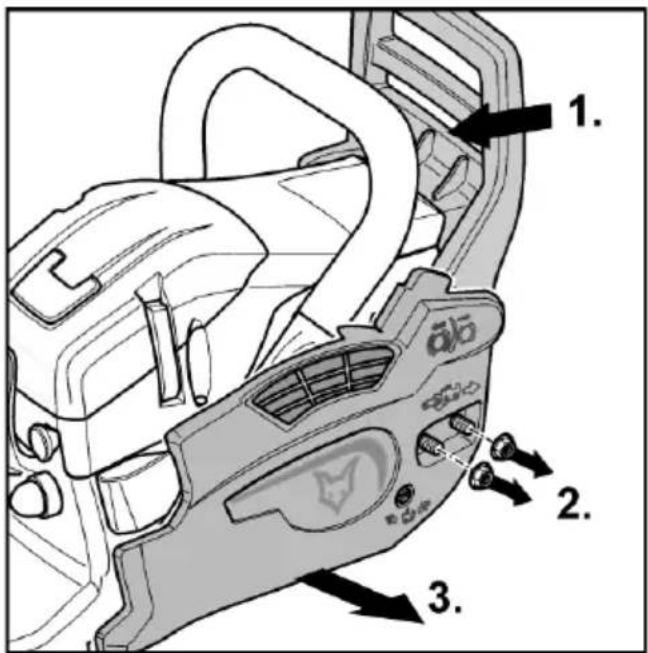

Pour changer la lame, débranchez la scie, puis retirez le couvercle de protection. Utilisez une clé pour desserrer les vis de fixation de la lame, remplacez la lame, puis resserrez les vis avant de remettre le couvercle.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que le cordon d'alimentation n'est pas endommagé. Assurez-vous également que l'interrupteur est en position 'on' et que le verrou de sécurité n'est pas engagé.

Comment nettoyer et entretenir la scie ?

Pour nettoyer la scie, débranchez-la et utilisez un chiffon humide pour essuyer les surfaces. Vérifiez régulièrement l'état de la lame et lubrifiez les pièces mobiles selon les recommandations du manuel.

Quels types de matériaux puis-je couper avec la Fuxtec FX-KSP250 ?

La Fuxtec FX-KSP250 est conçue pour couper le bois, les panneaux de particules et certains matériaux composites. Évitez de couper des métaux ou des matériaux trop durs.

Quel est le bruit généré par la scie lors de son utilisation ?

La scie peut générer un niveau sonore allant jusqu'à 100 dB. Il est recommandé de porter des protections auditives lors de son utilisation.

Quelle est la garantie de la Fuxtec FX-KSP250 ?

La scie Fuxtec FX-KSP250 est généralement livrée avec une garantie de 2 ans. Conservez votre reçu pour toute réclamation sous garantie.

Comment puis-je obtenir des pièces de rechange pour la scie ?

Vous pouvez commander des pièces de rechange via le site web de Fuxtec ou en contactant le service client. Assurez-vous de fournir le numéro de modèle lors de votre demande.

MODE D'EMPLOI FX-KSP250 Fuxtec

Ce symbole prévient d'un danger imminent.
Le non-respect des consignes mentionnées
entraîne un danger de mort ou un risque de
blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquiez de vous blesser ou de causeurs des dégats matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

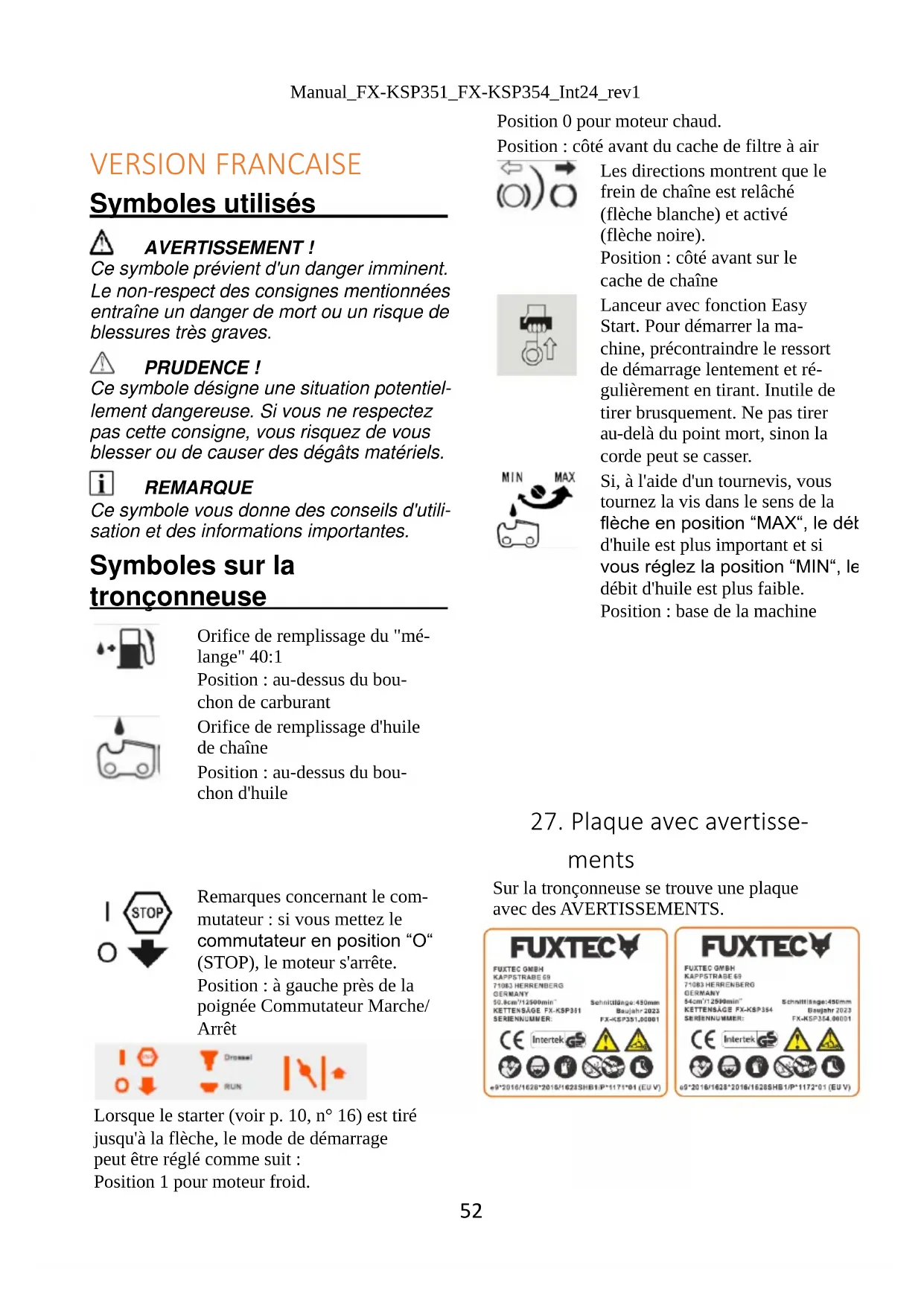

Symboles sur la tronconneuse

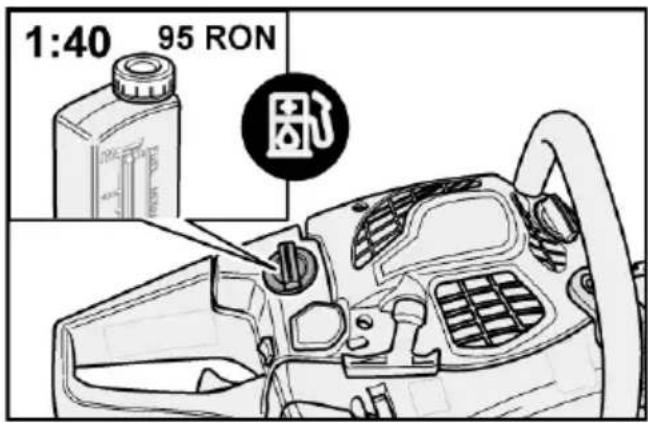

Orifice de remplissage du "mé-lange" 40:1

Position: au-dessus du bouchon de carburant

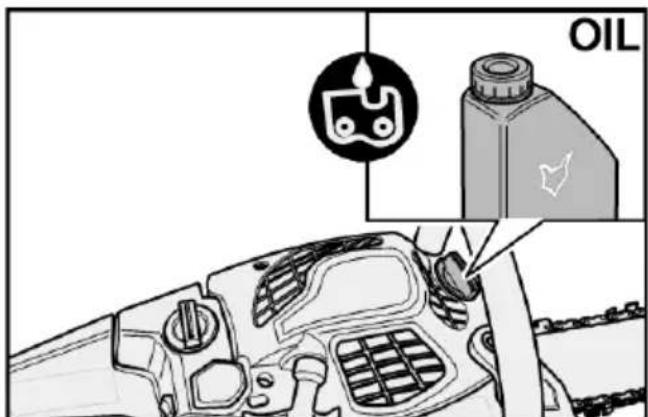

Orifice de replissage d'huile de chaine

Position: au-dessus du bouchon d'huile

Remarques concernant le commutateur: si vous mettez le commutateur en position "O" (STOP), le moteur s'arrête. Position: à gauche pres de la poignée Commutateur Marche/ Arret

Lorsque le starter (voir p. 10, n° 16) est tiré jusqu'à la flèche, le mode de démarrage peut être régèle comme suit : Position 1 pour moteur froid.

Position 0 pour moteur chaud.

Position: côte avant du cache de filtré à air

Les directions montrent que le frein de chaîne est reliché (flèche blanche) et activé (flèche noire).

Position: côte avant sur le cache de chaîne

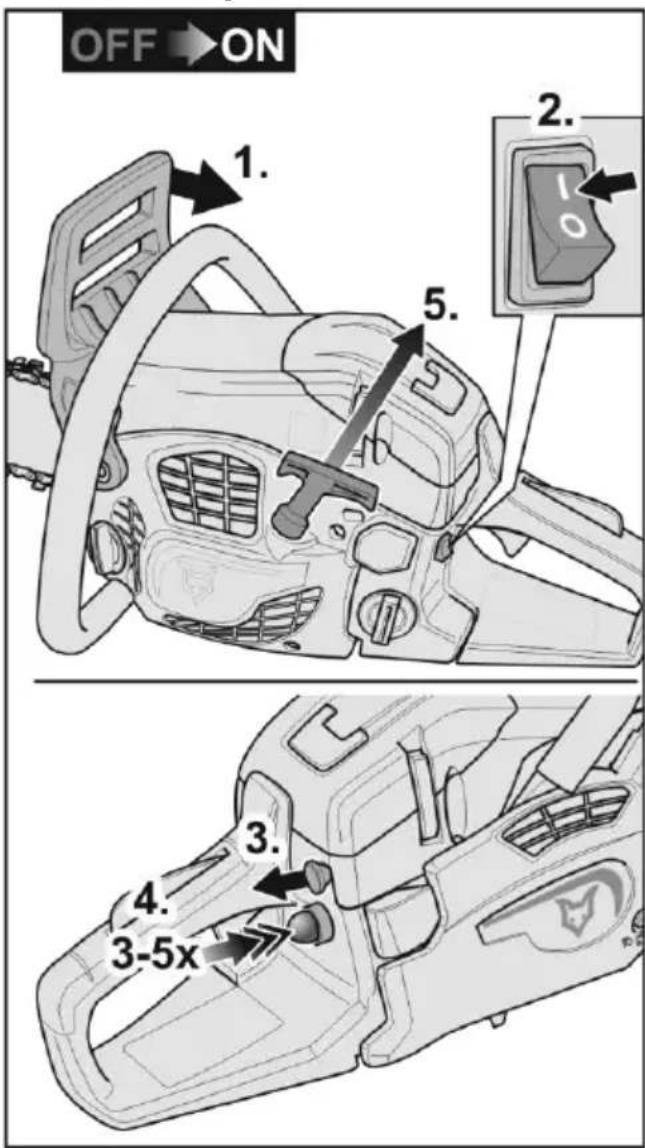

Lanceur avec fonction Easy Start. Pour démarrer la machine, précontraindre le ressort de démarriage lentement et régulièrement en tirant. Inutile de tirer brusquement. Ne pas tirer au-delà du point mort, sinon la corde peut se casser.

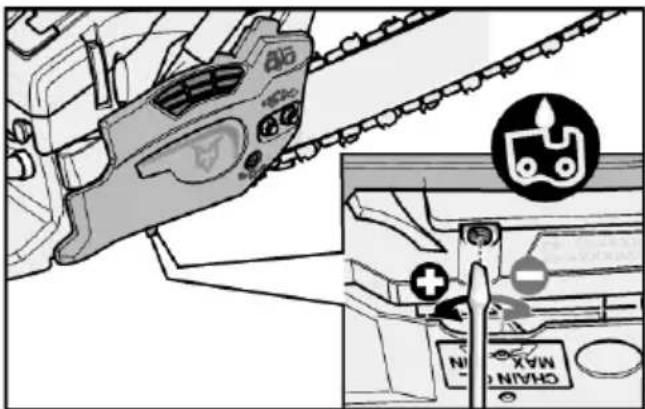

Si, à l'aide d'un tournevis, vous tournez la vis dans le sens de la flèche en position "MAX", le dét d'huile est plus important et si vous réglez la position "MIN", le débit d'huile est plus faible.

Position : base de la machine

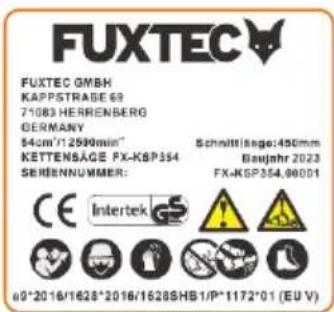

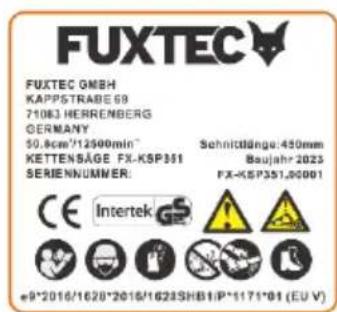

27. Plaque avec averitures ments

Sur la tronconneuse se trouve une plaque avec des AVERTISSEMENTS.

Les pictogrammes sur la plaque ont la signification suivante :

Lire la notice d'instructions avant la mise en service

Porter casque, lunettes de protection et protection auditive

Utiliser la tronconneuse uniquement à deux mains

Avertissement! Phenomè de rebond dangereux

Lire et comprendre les textes d'advertissement indiqués dans la notice d'instructions et sur la machine

Porter des chaussures de sécurité autorisées avec semelle antidérapante

Porter des gants de protection autorisés

Niveau de puissance sonore Lwagaranti

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser la tronconneuse, veuillez dire les instructions suivantes pour agir en conséquence :

• la presente notice d'instructions,
• la notice d'utilisation des accessoires fournis,
• les règes et prescriptions préventives des accidents applicables sur le site d'utilisation.

28. Utilisateurs

La tronçonneuse n'est pas prévue pour être utilisée par des personnes dont les

capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et/ou de connaissance.

Ne jamais laisser des enfants, ni des personnes non familiarises avec les instructions suivantes, utiliser la tronconenne.
S'assurer que les enfants et les personnes non autorisées n'entrent pas en contact avec la tronconenne.

29. Utilisation conforme

La tronçonneuse est exclusivement destinée à :

• couper des branches, des troncs, du bois équarri jusqu'à un diamètre correspondant à la longueur de guide-chaine utilisée.
• être utilisée conformément aux descriptions et consignes de sécurité indiquées dans la presente notice d'instructions.

• Seuls des matériaux en bois peuvent être coupés.
  Conformément à la notice d'instructions, un équipement de protection suffisant est nécessaire pendant l'utilisation. Toute autre utilisation, comme p. ex. l'élagage professionnel dans les arbres, est expressément exclue.

• Ce n'est pas le fabricant mais l'utilisateur qui est responsable des dommages ou blessures resultant d'une mauvaise utilisation. Seules des combinaisons dechains/guides adaptées pour la machine, comme indiqué dans la notice d'instructions, peuvent être utilisées.
  Le respect de toutes les consignes de sécurité et d'utilisation presents dans la notice d'instructions fait partie intégrante de l'utilisation conforme. Les personnes qui utilisent et entretiensnent la tronçonneuse doivent être familiarisées avec son fonctionnement. Elles doivent connaître et tener compte de tous les dangers possibles.

• Les directives de prévention des accidents en vigueur doivent en outre être rigoureusement respectées.

• Les règles générales en matière de sécurité et de médecine du travail doivent être strictement respectées. La tronconneuse est destinée uniquement à une'utilisation en plein air (p. ex. jardin, foret).
  Toute autre utilisation est non conforme.
  L'utilisation non conforme entraine la perte de la garantie et le refus de toute responsabilité de la part du fabricant.
  L'utilisateur est responsable de tous les dommages causés à des tiers et à leurs biens.
  Utilisez la machine uniquement dans l'etat technique livre et prescrit par le fabricant.

• Les modifications apportées sur la machine à l'initiative de l'utilisateur excluent toute responsabilité du fabricant pour les dommages en résultat et entraînant l'annulation de la garantie.

30. Consignes de sécurité générales

A VERTISSEMENT!

Veuillez tire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et instructions peut déclencher un incendie et/ou provoquer des blessures graves.

Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sur pour pouvoir les reconsulter ultérieurement.

N'utilisez jamais la tronconneuse lorsque vous etes fatigue, enerve ou si vous ne vous sentez pas bien physiquement.
Vous ne devez en aucun cas travailler avec la tronconneuse après avoir pris des médicaments ayant un effet calmant ou sous l'emprise de drogues.
Ne faites jamais fonctionner le moteur dans des pieces ou des batiments fermés. Les gaz d'échéppement contiennent du monoxyde de carbone dangereux.
Ne sciez pas en cas de mauvais temps, de visibilité insuffisante ou de températures extrémement élevées ou basses.
Assurez-vous qu'un tronc à scier ne presente pas de branches sèches qui peuvent se casser.

• Portez des chaussures antidérapantes, des vêtements près du corps, des lunettes de protection, une protection auditive et un casque de protection.
  Pour travailler avec la tronconenne, portez toujours des gants de protection certifiés avec protection anti-coupure.
• Faites réalisier tous les travaux de maintenance sur la tronçonneuse, à l'exception de ceux indiqués dans la presente notice d'instructions, par un personnel de maintenance/agréé et qualifié.
• Observe la plus grande prudence en coupant des buissons et des broussailles car de fines branches peuvent se prendre dans la chaine, vous faire perdre l'équilibre et provoquer ainsi des blessures.

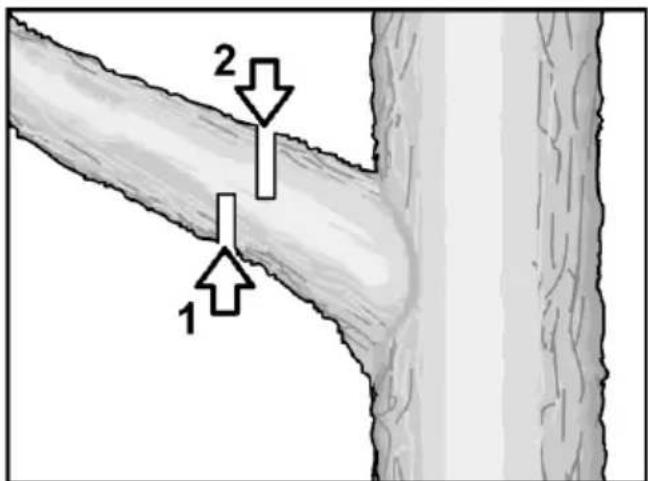

  Lorsque you coupez une branche en flexion, faites attention à un possible re-bond.
  Réalisez toujours les travaux de nettoyage et d'entretien avant le stockage.
  Éteignez la tronçonneuse avant tous travaux de montage, de réglage et d'entre-tien.
  Veuillez tenir compte du fait qu'un mauvais entretien, l'utilisation de pieces de rechange non conformes ou le retrait/la modification des dispositifs de sécurité peuvent entraîner des dommages sur la machine et provoquer des blessures extrémenent graves.
  Vérifiez régulierement que la chaine des scie arrête de tourner lorsque le moteur fonctionne au ralenti.
  Ne laissiez enaucun cas la tronconenneuse à la portée des enfants ou de personnes non autorisées !
  Veuillez tenir compte du fait que des reglementations nationales peuvent limiter l'utilisation de la machine.
  Vérifiez la tronçonneuse avant chaque utilisation pour déceler la présence de dommages et defaults importants.
• Attachez de l'importance au fait de recevoir une formation avant d'utiliser la tronçonneuse.

Utilisez uniquement les chaînes et les dispositifs de sécurité prescrits par le fabricant. L'utilisation d'autres outils d'insertion et accessoires accroit le risque de blessures pour l'utilisateur.
- Conserve tous la tronçonneuse dans un bon état de fonctionnement.

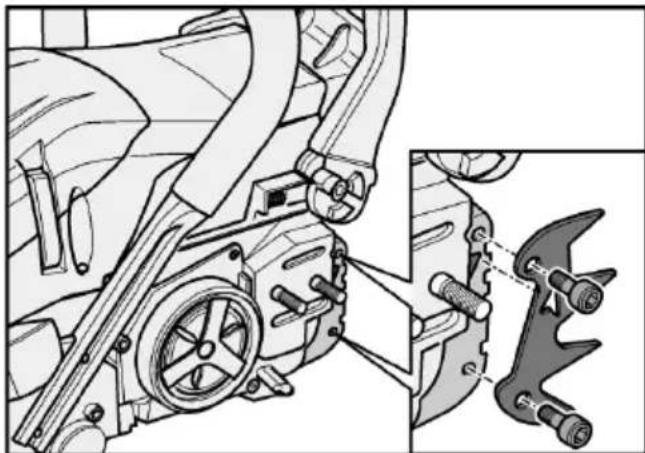

La tronçonneuse est équipée d'une griffe d'abattage. Lors du sciage, placez toujours la griffe d'abattage contre le tronc d'arbre. La griffe d'abattage garantit une utilisation sure et simple de la tronçonneuse. Elle améliore votre stabilité pour les travaux de sciage. Ancrée dans le bois, elle peut être utilisée en tant que pivot.
Appliquez toujours la scie le plus possible à plat et pres de la griffe d'abattage.

Rebonds et mesures de précaution correspondantes

Attention! Un rebond de la tronçonneuse est possible :

■ lorsque la pointe du guide-chaine touche un objet,
■ lorsque le bois à couper se resserre et pince le guide-chaine dans la section de coupe.

Le contact de la pointe du guide-chaine avec un objet peut, dans certains cas, provoquer une réaction inverse soudaine. Le guide-chaine peut en l'occurrence rebondir vers le haut et l'arrière en direction de l'opérateur.

Le pincement de la chaine sur la partie supérieure du guide-chaine peut repousser brutelement le guide-chaine en direction de l'opérateur.

L'une ou l'autre de ces réactions peut provoquer une perte de contrôle de la tronconneuse susceptible d'entrainer des blessures graves.

Par conséquent, ne vous fais pas exclusivement aux dispositifs de sécurité intégrés dans votre tronçonneuse.

En tant qu'utilisateur de la tronçonneuse, vous doivent prendre toutes les mesures nécessaires pour effectuer tous les travaux de coupe sans risque d'accident ou de blessure.

Lorsque le moteur tourne, tenez toujours la tronçonneuse fermement à deux mains, la main droite sur la poignée arrrière et la main gauche sur la poignée avant. Toutla main doit encercler la poignée. Une bonne prise réduit l'effet de rebond et vous aide à garder le contrôle de la machine.
Assurez-vous que votre espace de travail est dépourvu d'obstacles. En coupant, veillez à ce que la pointe du guide-chaine n'entre pas en contact avec d'autres troncs, branches ou obstacles. Cela peut provoquer un accident.
Sciez toujours avec un régime moteur elevé.
En sciant, veilles à garder un bon équilibre et ne travailliez pas à bout de bras.
Ne sciez pas plus haut que vos épaules.
Respectez les recommandations du fabri-cant en matière d'entretien et d'affutage de la chaine.
Lorsqu'il est nécessaire de replacer le guide-chaine ou la chaine, n'utilise que des pieces de rechange recommandées par le fabricant.

Risque d'asphyxie du au monoxyde de carbone!

Ne faites fonctionner le moteur thermique qu'en plein air.

Risque d'explosion et d'incendie!

Les vapeurs d'essence sont explosives et l'essence est extrémement inflammable.

• Faites le plein de carburant avant de dé-marrer le moteur. Maintenez le réservoir fermé tant que le moteur tourne ou est encore chaud.
• Faites le plein de carburant uniquement lorsque le moteur est eteint et refroidi. Veillez a ce qu'il n'y ait pas de flamme nue, ni d'etincelle, et ne fumez pas. Remplissez le réservoir uniquement en plein air.
  Ne démarrez pas le moteur si du carburant a débordé. Éloignez la tronçonneuse de la surface souillée par le carburant et attendez que les vapeurs de carburant se soient evaporées.
  Pour éviter un risque d'incendie, veillez à ce que les pieces suivantes ne soient pas

recocouvertes d'huile ou de carburant qui a fui :

-moteur,
- échévement,
- réservoir d'essence.

Sécurité au travail

• Maintenez votre espace de travail propre et bien éclairé. Les espaces de travail mal ranges ou non éclairés peuvent entraîner des accidents.
  Ne travailliez jamais avec la tronconneuse dans un environnement a risque d'explosion. Cela s'applique notamment pour les lieux dans lesquels se trouvent des liquides, des gaz ou des poussières inflammables.
• Maintenez les enfants et toutes autres personnes non autorisées hors de la zone où la tronçonneuse est utilisé. En cas de distraction, vous risquez de perdre le contrôle de la tronçonneuse.

Sécurité des personnes

• Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant la tronconenne. N'utilise pas la tronconenne lorsque vous etes fatigued ou après avoir consommé de l'alcool, des drogues ou des medicaments. Un moment d'inattention pendant l'utilisation de la tronconenne peut entrainer des blessures graves.
• Portez des équipements de protection. Portez toujours des lunettes de protection. Le port d'un équipement de protection individuelle, tel que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection et protection auditive, réduit le risque de blessures.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtems et gants éloignés des parties de la machine en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pieces en mouvement.
  Ne surestimez pas vos capacité. Veillez à garder toujours une position

stable et équilibrée. Ceci vous permet de很好地 contrôler la tronçonneuse dans des situations inattendues.

Risques résiduels

Meme en cas d'utilisation correcte de la machine, il reste toujours un risque résiduel qui ne peut etre exclu. De par le type et la construction de la tronconenneuse, les risques potentiels suivants peuvent se presenter :

• Contact avec la chaîne de scie non protégée (coupures)
• Introduction de la main dans la chaîne descien marche (coupures)
• Mouvements soudains et inattendus du guide-chaine avec la chaine défaite (coupures)
• Projection de pieces de la chaîne
• Projection de parties du matériel de coupe
• Lésions auditives si aucune protection auditive prescrite n'est utilisée
  Inhalation de particules du matériel de coupe et de gaz d'échéppement du moteur thermique
• Contact de l'essence avec la peau

Consignes de sécurité supplémentaires

Éteignez la tronçonneuse dans les conditions suivantes :

• lorsque la machine est laissée sans surveillance ;
• avant la révision, le nettoyage ou autres travaux sur la machine;
• lorsque la machine commence à vibrer excessivement.

Pendant le sciage, assurez-vous qu'aucune personne (notamment des enfants) ou qu'aucun animal ne se trouve dans la zone de travail.
Utilisez la tronconenne use quinquenment par temps sec. Ne I'utilisez pas en cas de pluie ou d'humidite.
Veillez à ce que la chaine de scien n'entre pas en contact avec le sol ou d'autres objets.
- Attende l'arrêt complet de la tronconnexe avant de la reposer.

En cas d'interruption du travail, ne laissez jamais la machine sans surveillance et rangez-la dans un lieu sur.
Eteignez tous la tronconenne en cas de transport vers un autre lieu de travail.
Assurez-vous que tous les dispositifs de sécurité et poignées sont montés en cas d'utilisation de la machine.
Ne mettez enaucun cas en service une tronconenne montee de facon incompleté ou presentant des modifications non autoriseses.
Utilisez la tronconenne uniquement dans l'etat technique livre et prescrit par le fabricant. Les modifications apportées sur la machine à l'initiative de l'utilitaire excluent toute responsabilité du fabricant pour les dommages en résultat.

• Les pieces de rechange doivent être conformes aux exigences définies par le fabricant. Utilisez par conséquent uniquement des pieces de rechange d'origine ou les pieces de rechange autorisées par le fabricant. Ceci permet d'assurer la sécurité de la tronçonneuse. Pour le changement, veuillez suivre les instructions de montage fournies.
• Les réparations doivent uniquement être réalisées par un personnel qualifié ou un atelier spécialisé.
  Si le mecanisme de coupe se heurte à un corps étranger ou bien si la tronçonneuse fait des bruits inhabituels ou vibre, éteignez-la. Attendez que la machine soit arrêtée.

Prenez les mesures suivantes :

• Inspectez les dommages au niveau de la machine.
• Vérifiez la présence de pieces desserrées sur la machine et resserrez-les le cas échéant.
• Faites replacer ou réparer les pieces endommagées ; voirlez en l'occurrence à la bonne Specification des pieces de rechange.

Avant de commencer à travailler, étudiez en detail le fonctionnement de la tronçonneuse.

Bruit et vibrations

i REMARQUE

Les valeurs de niveau de bruit et les valeurs totales de vibrations sont indiquées dans le tableau "Caracteristiques techniques".

PRUDENCE!

Les valeurs de mesure indiquées s'appli- quent aux apparciels neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

i REMARQUE

Le niveau de vibrations indiqué dans les présentes instructions est mesure conformément à un procédé de mesure selon la norme EN 60745.

En cas d'entretien insuffisant de la tronconneuse, le niveau de vibrations peut varier pendant le fonctionnement. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour estimer la contrainte en vibrations, il convient de tener également compte des périodes durant lesquelles la machine est eteinte. Cela peut reduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

PRUDENCE!

Veuillez porter un casque antibruit lorsque la pression acoustique dépasse 85 dB(A).

Informations relatives au bruit

PRUDENCE!

La valeur d'émission de vibrations réelle pendant l'utilisation de la machine peut varier de cette indiquée dans la notice d'instructions ou de cette définié par le fabricant. Ceci peut être d'aux facteurs suivants, qui doivent

etre pris en compte avant toute utilisation oupendant l'utilisation :

-La tronconenne est-elle correctement utilisée?
- La procédure de traitement et de dé-coupe du bois est-elle correcte et appropriée?
- La machine est-elle en etat d'utilisation? Etat d'affutage de l'outil de coupe, outil de coupe approprié?
- Les poignées de maintien, ou évientuèlement les poignées antivibrations optionnelles, sont-elles montées et fixées au corps de machine ?

Faites des pauses fréquentes. L'absence de pauses suffisantes peut entraîner un syndrome de vibrations mains-bras.
■ Évaluation par conséquent le niveau de solli-citation en fonction du travail à effectuer avec la tronçonneuse. Minimisez ainsi le risque auquel vous âtes exposé en cas de vibrations.
Elaborez un plan de travail. Vous pouvez ainsi limiter l'exposition aux vibrations.

Minimisez l'utilisation de la tronçonneuse à des températures inférieures à 10^ .

i REMARQUE

Des réglementations nationales existantes (environnement, sécurité au travail) peuvent limiter l'utilisation de la tronçonneuse.

Des nuisances sonores dues à cette machine sont inévitables. Effectuez les travaux bruyants à des heures autorisées et prévues à cet effet. Respectez, le cas échéant, des périodes de repos et limitez la durée de travail au strict nécessaire. Une protection auditive appropriée est nécessaire pour votre protection personnelle et pour la protection des personnes se trouvant à proximité.

Toutes les précautions susmentionnées ne peuvent exclore le risque de contracter la maladie des doigts blancs ou le syndrome du canal carpien.
Surveillance attentivement l'etat de vos mains et de vos doigts en cas d'utilisation régulière ou prolongée.
Si vous ressentez une sensation désaggreable ou constatez une décoloration de la peau au niveau de vos mains pendant l'utilisation de la machine, interrompez immédiatement le travail. Consultez sans attendre un médecin si l'un des symptômes ci-dessus se manifeste.

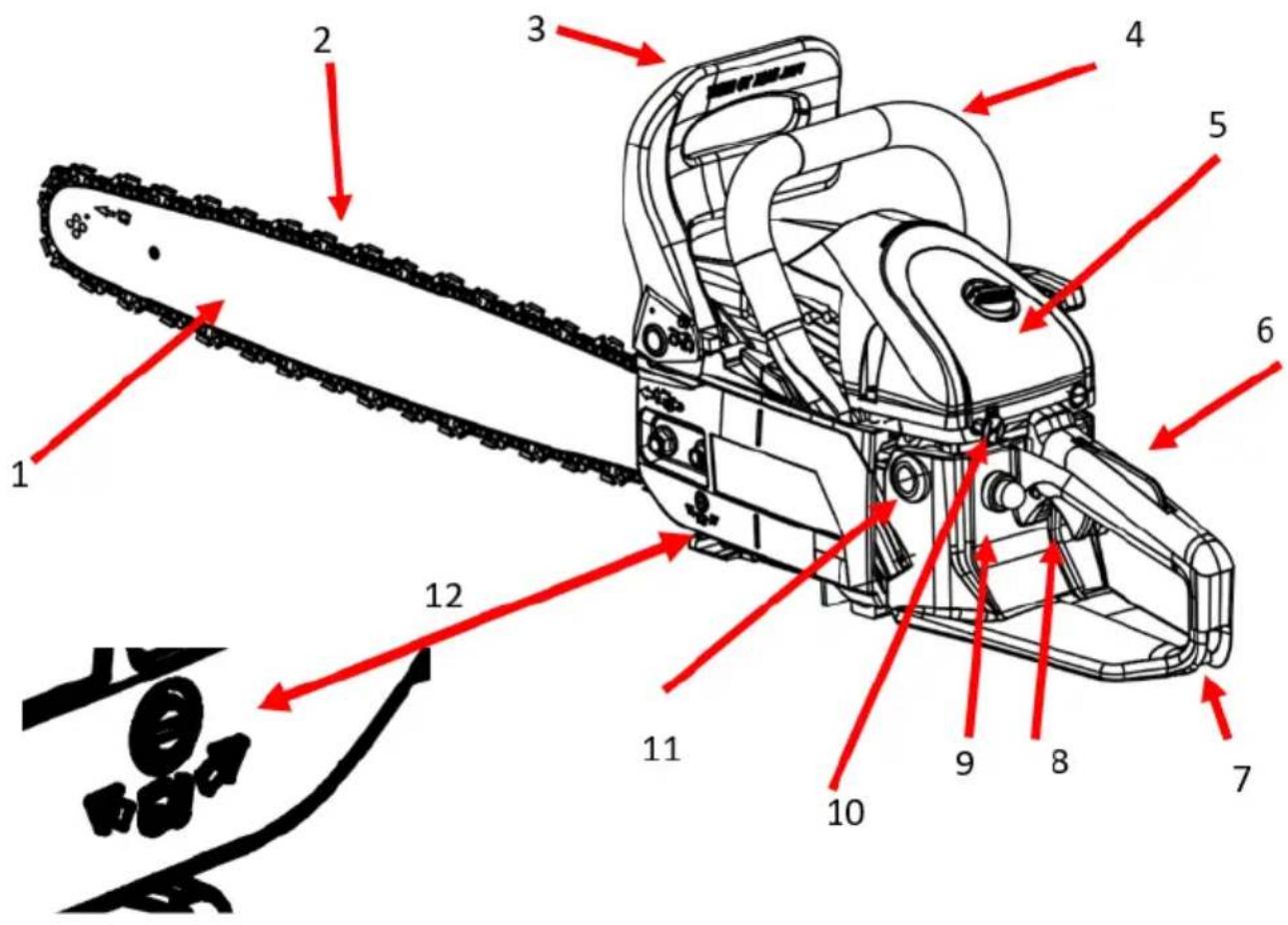

Vue d'ensemble

1 Guide-chaine
10 Choke
2 Chaine de scie
11 Réservoir de carburant
3 Protège-main avant/levier du frein dechainé 12
Vis de réglage huile de chaîne
4 Poignée avant
5 Cache du filtré à air
6 Verrouillage d'accelération
7 Poignée arrête
8 Levier d'accelérateur
9 Pompe d'amorçage

Caracteristiques techniques

Désignation	Unité	Type /valeur
Modèle de tronçonneuse		FX-KSP351	FX-KSP354
Poids (sans guide-châne, chaîne ; réservoirs vides)	kg	5,37	5,47
Réservoir de carburant	ml	550
Réserveur d'huile de lubrication	ml	260
Longueur de coupe du guide re- commandée par le fabricant	mm	450
		480
Pas de chaîne	" / mm	0,325 / 8,255
Épaissur des maillons d'entrainment	" / mm	0,058 / 1,47
Bougie d'allumage		L8RTF	L8RTF
Carburant		WalbroWT974	WalbroWT1000
Cylindrée	cm³	50,8	54
Puisance moteur	kW	2,1	2,2
Régime maximal du moteur	tr/min	12 500
Régime de ralenti	tr/min	3.000 ± 500	3.000 ± 200
Vitesse d'embrayage minimale	tr/min	4500	4000
Vitesse de chaîne maximale	m / s	21,8
Vibrations (selon DIN EN ISO 22867)		9.0 (K=1.5)	10.5 (K=1.5)
Poignée avant		9.0 (K=1.5)	10.5 (K=1.5)
Poignée arrêté
Pression acoustique (selon DIN EN ISO 22868)	dB(A)	101 (KpA=3)	103 (KpA=3)
Niveau de puissance sonore	dB(A)	116	118
Combinaisons possibles guide / chaîne 1
Guide-châne, 18"	Kangxin	BE18-72-5810P
Chaîne, 18"	Kangxin	B-58-72S
Combinaisons possibles guide / chaîne 2
Guide-châne, 20"	Kangxin	BE20-76-5812P
Chaîne, 20"	Kangxin	B-58-76S

Ne peuvent être utilisées que les pieces de rechange autorisées, mentionnées dans la présente notice d'instructions. L'utilisation de pieces de rechange non autorisées peut blesser gravement les opérateurs.

Instructions d'utilisation

AVERTISSEMENT!

Éteignez la machine dans les conditions suivantes :

• lorsque la machine est laissée sans surveillance :
• avant la révision, le nettoyage ou d'autres travaux sur la machine ;
• lorsque la machine commence à fibrer excessivement.

31. Avant la mise en service

Déballez l'appareil et vérifie si la livraison est complète et si elle présente des dégats survenus au cours du transport.

REMARQUE

Effectuer immédiatement une réclamation auprès du fournisseur ou du fabricant en cas de pieces défectueuses ou manquantes!

Réglages avant l'utilisation

AVERTISSEMENT!

Avant tous travaux sur les composants de la tronçonneuse essence, mettez celle-ci hors service et protégez-la contre tout redémarrage non autorisé.

PRUDENCE!

Remplissez de mélange de carburant et d'huile de tronçonneuse de la qualité requise uniquement après avoir procédé à tous les travaux de montage, de réglage et de contrôle nécessaires sur la tronçonneuse.

Étendue de la livraison

PRUDENCE!

Les dents de la chaine sont extrémement affuées!

Lors du montage de la chaine, portez tous jours des gants de protection.

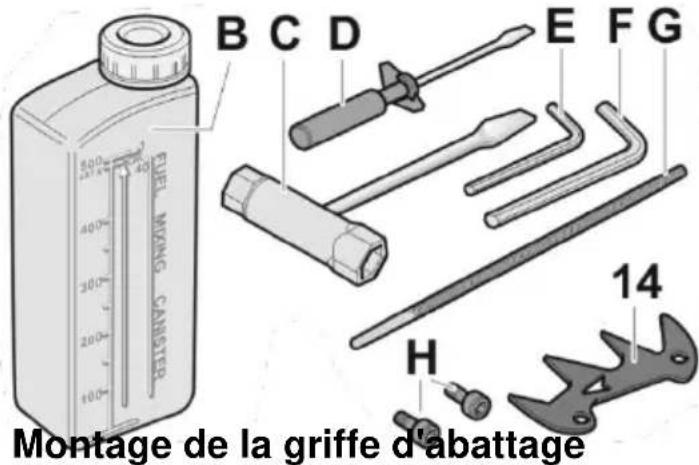

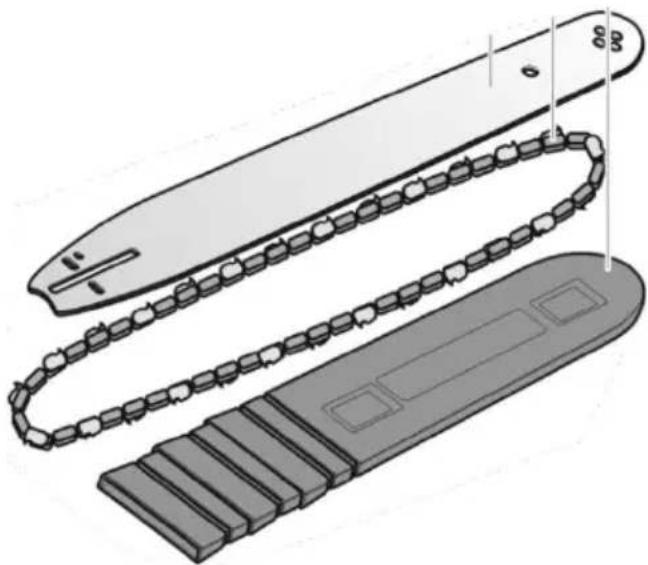

Compris dans la livre :

1 Guide-chaine (lame de chaine)
2 Chaine de scie
3 Protège-guide
4 Griffe d'abattage avec 2 vis à six pans creux

B Bidon de mélange carburant/huile

C Clé à bougie d'allumage
D Tournevis de réglage de la quantité d'huile
E PetitécleAllen
F Grande clé Allen
G Lime ronde
H Vis a six pans creux

Visser fermement la griffe d'abattage (14) sur la machine à l'aide des deux vis à six pans creux (H).

Montage du guide et de la chaine

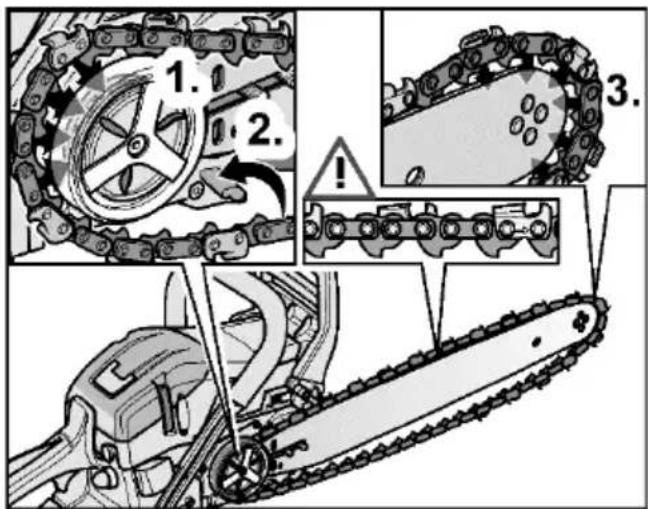

DANGER!

Coupez le moteur et attendez l'arrêt total de la chaine avant de tendre ou retendre celleci!

Tirer le protège-main avant (frein de chaine) (3) en direction de la poignée avant (4) (1.).
- Vérification que le frein de chaine n'est pas activé.
- Dévisser les 2 écrous (2.) au niveau du cache de chaine et retarder le cache de chaine (3.).
- Mettre la chaine (2) sur la roue d'entraine.

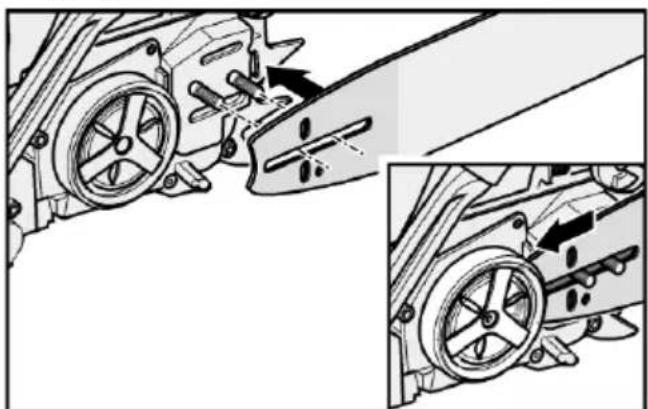

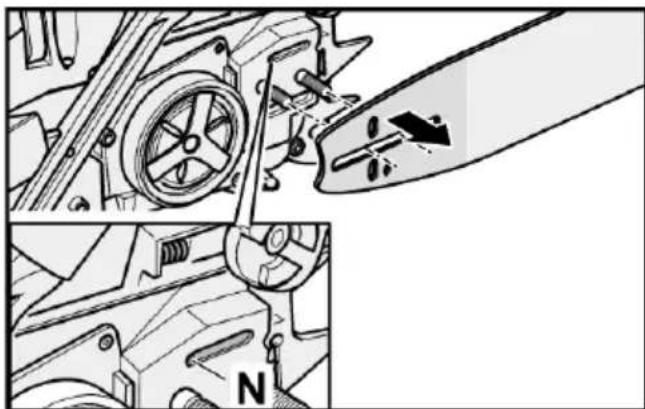

Pousser le guide-chaine (1) à l'aide du trou oblong sur les boulons filetés au niveau du bloc-moteur (A) et placer la chaine d'abord sur la roue d'entrainment (1.), puis au-dessus du guidage inférieur (2.) et ensuite dans la partie avant du guide-chaine sur la couronne dentée avant (Q) dans la rainure de guidage (3.).

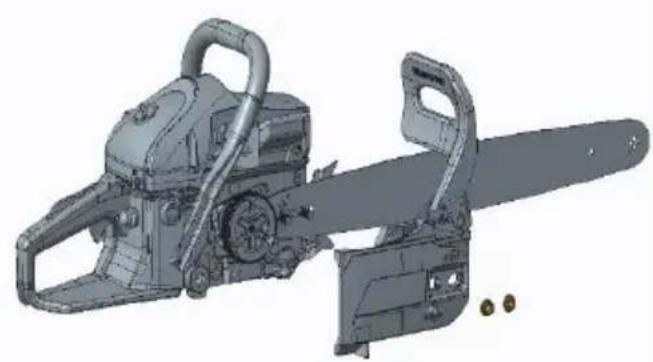

i REMARQUE

Lors du montage de la chaine sur le guide, veillez au bon sens de montage de la chaine dans le sens de marche de la scie!

Pour prétendre la chaine, tirer le guide vers l'avant sur le trou oblong.

Remonter le cache de chaine sur le bloc-moteur (A). Pour ce faire :

Aligner les boulons filetés avec les alé-sages de réception du cache de chaine.
Aligner en même temps l'entraineur du frein de chaine dans le cache de chaine par emboitement avec son pendant sur le protège-main avant. Si nécessaire, déplacer vers l'avant/arrière le protège-main avant jusqu'à l'emboitement.
Tirer le guide vers l'avant via le trou oblong de façon à prétendre la chaine.

Fixer manuellement le cache de chaîne à l'aide des 2 écrous (2.).

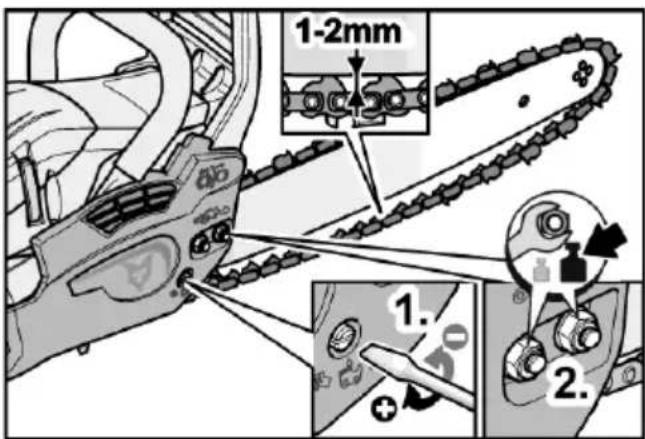

Tendre la chaîne à l'aide de la vis de réglage du tendeur de chaîne (1.) et aligner le guide.

i REMARQUE

Tendez la chaine uniquement de maniere à ce qu'elle puisse être légèrement tirée à l'aide de la main le long du guide.

i REMARQUE

Une chaine de scie neuve se détend pendant le fonctionnement. Des chaines laches s'usent rapidement et peuvent glisser du guide-chaine.

Par conséquent, après la première utilisation, éteindre la tronçonneuse, vérifier la tension de la chaine et la retendra le cas échéant.

• Serrer les 2 écrous avec un couple de serrage de 12-15 Nm (2.).
  Effectuer manuelles un tour complet de la chaine sur le guide de façon à vérifier la bonne tension de la chaine.

32. Fonctionnement

Carburant et huile de chaine

PRUDENCE!

Pour réaliser le mélange carburant/huile, n'utilisez enaucun cas un mélange 4 temps. Cela peut provoquer des dommages extrémenent graves sur le moteur!

AVERTISSEMENT!

Risque d'explosion! Respecter les consignes suivantes:

• Maintenez tout feu ou flamme neue à distance des zones où le carburant est utilisé et stocké.
• Ne fumez pas en manipulant le carburant.
• Mélangez et stockez le carburant uniquement dans des bidons prévus à cet effet (B).
• Faites le plein de mélange carburant/huile uniquement en plein air.
• Essuyez immédiatement les coulures à l'aide d'un chiffon propre.
• Le cas échéant, attendez que les composants volatils se soient dissous.

Mélange carburant/huile

Le carburant utilise pour le moteur à 2 temps essence à refroidissement par air est unmelonde essence 2 temps et d'huile avec unadditif antioxydant pour moteurs à 2 temps.

Rapport de mélange carburant/huile recommandé 40:1.

Veillez à bien utiliser de l'essence avec un indice d'octane minimum de 95 RON.

Tableau de rapport de melange 1:40

Fluide	Unité	Quantité
Essence	I	1	2	3
Huile 2 temps	ml	25	50	75

Fluide	Unité	Quantité
Essence	I	4	5
Huile 2 temps	ml	100	125

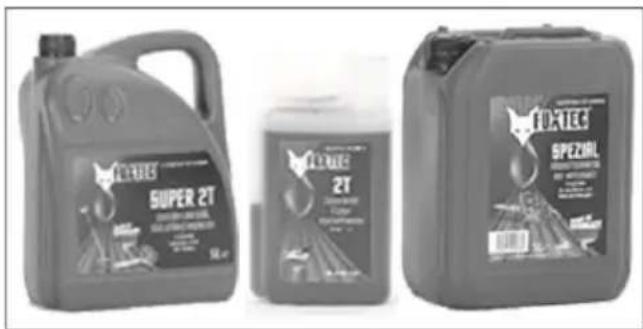

L'huile recommandaee pour garantir une longue durée de vie du moteur à 2 temps est l'huile 2 temps FUXTEC "Made in Germany" (disponible directement auprès du fabricant).

Remplissage de mélange carburant/huile

Pour garantir des performances optimales et prolonger la durée de vie de votre apparéil, utilisez exclusivement de l'essence sans plomb SP98.

Mélange pour moteurs deux temps

Nosusoucvasconseillonsde préparer you-memelemelélangehuile/essence pourlesmoteursdeux temps en suivantleratio specifie dansce manuel. L'utilisationdemelanges tout pretst estdéconseilléecarellepeutaffector lebonfonctionnementdeI'appareil.

PRUDENCE!

Risque d'explosion!
Le mélange carburant/huile dégage des gaz.
volatils facilement inflammbles.
Lors du replissage de mélange carburant/huile, veilles à ne pas en faire couler a côté et assurez-vous de l'absence de tout source d'inflammation à proximite.
Versez avec précaution le mélange carburant/huile dans le réservoir.
Essuyez immédiatement les coulures à l'aide d'un chiffon propre.

Remplissage d'huile de tronçonneuse FUXTEC

PRUDENCE!

N'utilisez enaucun cas de I'huile usagée ou de I'huile de moteur traitée.L'utilisation detelles huiles peut provoquer des dysfonctionnements de la pompe à hule.

PRUDENCE!

Risque d'inflammation! En versant I'huile de tronconneuse, veilles a ne pas en faire couler a cote. Versez par consequent I'huile avec precaution dans le réservoir d'huile. Essuyez immediatement les coulures a laide d'un chiffon propre.

Pour un fonctionnement sans faille et une longue durée de vie de la chaine de scie, l'utilisation d'huile de tronçonneuse FUXTEC "Made in Germany" est recommandée. L'huile est disponible directement auprès de FUXTEC ou d'un revendeur.

33. Travailler avec la

tronçonneuse

Exigences :

• La tronçonneuse est montée et nettoyée correctement.
• Tous les réglages nécessaires ont été effectuels sur la tronconneuse.
• Les réservoirs de mélange carburant/huile et d'huile de tronçonneuse sont suffisamment pleins.

Démarrage à froid

PRUDENCE!

La tronconneuse est dotée d'un système Easy-Start.

Ne pas tirer de manière rapide et brutale sur la poignée du lanceur.

PRUDENCE!

Avant le démarrage du moteur :

En cas de pose sur le sol avant une tentative de démarrage du moteur, veilles à ce que la chaine de scie ne soit pas en contact avec le sol!

Tout contact avec le sol pendant un démarriage du moteur entraine un risque d'acciden imminent!

Des composants de la tronconneuse peuvent etre détruits.

■ Bloquer le frein de chaine via le protège-main avant. Pour ce faire, pousser vers l'avant le protège-main avant de façon à entendre unclc (1.).
- Mettre le bouton d'arrêt sur la position "l" (2.).
Enlever le protège-guide.
Tirer le starter jusqu'en butée (3.).
Poser la tronconneuse sur un sol plat et la bloquer. Pour cela,mettre le pied droit dans la poignee encastree.
■ Bloquer la tronconneuse à l'aide de la main gauche sur la poignée avant.
Tirer la poignée du lanceur au niveau de la corde jusqu'à ce qu'une résistance soit perceptible. Tirer ensuite 2 à 3 fois sur la corde du lanceur de manière continue et dosée (4.) jusqu'à ce que le moteur tousse.
Important: remettez le starter (14) dans sa position initiale à la main. Tirer la poignée du lanceur (11) jusqu'à ce que le moteur démarre.
Le moteur démarre :- La tronçonneuse fonctionne au ralenti

Le moteur ne démarre pas :

• Répéter le processus jusqu'à ce que le moteur démarre.
  Lever la tronconneuse du sol de maniere lente et sure. Ce faisant, ne pas toucher la gachette d'accelération!
  Avec la main gauche, tirer le protège-main avant (levier du frein de chaîne) en direction de la poignée avant - le frein de chaîne est desserré.
• La chaîne de scie peut à présent tourner librement sur le guide-châîne.

PRUDENCE!

Actionner la gachette d'accelération (8) uniquement après avoir desserré le frein de chaîne. Sinon, cela peut endommager l'embrayage.

La gachette d'accelération peut a present etre actionnee.
Avant de commencer veritablement a scier, contrcler la lubrification de la chaine.

• Pour ce faire, positionner la tronconneuse devant un fond clair et accélérer à fond.
  Si, sur le fond clair (p. ex. une feuille de papier), une trace d'huile de chaîne est visible, la lubrification de la chaîne est réglée correctement.

La tronçonneuse est prête à l'emploi.

Arrêter le moteur

• Mettre le bouton d'arrêt (9) sur la position "0".

PRUDENCE!

Risque de blessures!

Avant deposer la tronconneuse, toujours arrêté d'abord le moteur!

Démarrage à chaud

PRUDENCE!

La tronconneuse est dotée d'un système Easy-Start. Ne pas tirer de manière rapide et brutale sur la poignée du lanceur.

■ Bloquer le frein de chaine via le protège-main avant. Pour ce faire, pousser vers l'avant le protège-main avant de façon à entendre un cig.
- Mettre le bouton d'arrêt (9) sur la position "I".
Poser la tronconneuse sur un sol plat et la bloquer. Pour cela,mettre le pied droit dans la poignee encastrée.

PRUDENCE!

Avant le démarrage du moteur :

En cas de pose sur le sol avant une tentative de démarrage du moteur, voirlez à ce que la chaine de scie ne soit pas en contact avec le sol!

Tout contact avec le sol pendant un démarriage du moteur entraine un risque d'acciden imminent!

Des composants de la trononneuse peuvent etre détruits.

■ Bloquer la tronçonneuse à l'aide de la main gauche sur la poignée avant.
Tirer la poignée du lanceur (11) au niveau de la corde jusqu'à ce qu'une résistance soit perceptible. Tirer ensuite de manière continue et dosée.
Le moteur démarre :

-La tronconenneuse fonctionne au ralenti

Le moteur ne démarre pas :

• Répéter le processus jusqu'à ce que le moteur démarre.

Lever la tronconneuse du sol de maniere lente et sure. Ce faisant, ne pas toucher la gachette d'accelération!
Avec la main gauche, tirer le protège-main avant (levier du frein de chaîne) en direction de la poignée avant - on entend le frein de chaîne se desserrer.

• La chaîne de scie peut à présent tourner librement sur le guide-châîne.

La gachette d'accelération peut a present etre actionnée.
La tronçonneuse est prête à l'emploi.

Régler la lubrification de la chaine

AVERTISSEMENT!

Risque de blessures!

Éteindre le moteur avant tout réglage de la quantité d'huile pour lubrifier la chaine!

La vis de réglage pour le dosage de l'huile se situe au-dessous de la tronçonneuse.

Une plaque fixée à cet endroit décrit l'augmentation ou la diminution de l'arrivée d'huile pour lubrifier la chaîne de scie.

Vis de réglage d'huile de chaîne

• Augmenter la quantité d'huile
  Diminuer la quantité d'huile
  Régler la quantité d'huile du côte de l'embrayage en dessous à l'aide du tournevis de réglage de la quantité d'huile (D).

PRUDENCE!

Pendant le travail, aussi bien le réservoir de carburant que le réservoir d'huile se vident de manière continue. Par conséquent, à chaque replissage de carburant, replir également le cas échéant, le réservoir d'huile.

34. Frein de chaine

AVERTISSEMENT!

Risque d'accident!

Le fonctionnement du frein de chaine est extrémement important pour garantir la sécurité de la tronçonneuse. Un frein à chaine qui n'est pas opérationnel peut, en cas de rebond pendant le fonctionnement, entraîner des blessures extrémement graves, voire la mort! Par conséquent, faites réparer immédiatement les dysfonctionsnements du frein de chaine par un atelier spécialisé.

La tronconnese est equipee d'un frein de chaine automatique.

Si un rebond se produit pendant le sciage, le frein se déclenché automatiquement du fait de la force d'inertie sur le mécanisme du protège-main avant et stoppe la chaine.

Déclencher manuellement le frein de chaine

Pousser vers l'avant le protège-main avant pendant le fonctionnement
- Le frein de chaine est engagé manuellement.
- La chaîne de scie est bloquée.

Frein de chaine automatique

En cas de violent rebond, le frein de chaine est immédiatement déclenché automatique.

Vérifier le fonctionnement du frein de chaine

Eteindre le moteur.
Déclencher manuellement le frein de chaine. Pour ce faire, pousser vers l'avant le protège-main avant (levier du frein de chaine).
Appuyer la pointe du guide-chaine avec la chaine de scie sur du bois et essayer de faire tournier la chaine.

Si la chaine est bloquée, le frein de chaine fonctionne correctement.

Si la chaine n'est pas bloquée (ou pas suffisamment),mettre immediatement la tronconnese hors service et faire réparer sans attendre le dysfonctionnement par un atelier spécialisé.

Consignes de travail

Vérifiez la bonne fixation de toutes les pieces et les défauts visibles.
Avant de commencer a travailler, veilles a ce que la chaine soit suffisamment tendue et affutée.
Vérifiez le bon fonctionnement du frein de chaine.

• Scrutez la zone de travail et enlevez tous objets et corps étrangers génants ou toutes autres pieces qui peuvent bloquer ou endommager la tronçonneuse.

Tenez toujours la tronçonneuse à deux mains comme décrit précédemment.
Sciez avec un régime approprié ou à plein régime.
- Commencez la coupe uniquement avec la tronconenneuse en marche.
- Ne touchez jamais des obstacles ou le sol pendant le fonctionnement.
En cas d'utilisation prolongée, interrompez frequentlyment votre travail et respectez toujours les règes de sécurité en vigueur.
Eteignez le moteur :

• en cas de modifications du comportement de la machine et de vibrations inhabituelles ;
• lorsque la tronconneuse est bloquée;
• si vous étés entre en contact avec des corps étrangers ou le sol ;
• en cas de pause de travail et avant de poser la tronçonneuse.

i REMARQUE

En cas de dommages ou de vibrations inhabituelles, la tronçonneuse doit être vérifiée et réparée par un atelier spécialisé avant de pouvoir être réutilisée.

• ÀpRES son utilisation, éteindre la tronçonneuse et attendre l'arrêt complet de toutes les pieces mobiles.
  Au repos et pendant le transport, toujours installer le protège-guide (13).

Techniques de travail

A VERTISSEMENT!

Une manipulation imprudente de la tronconneuse peut entraîner des blessures extrément graves, voire la mort.

Évitez par conséquent tout travail pour leque vous n'êtes pas suffisamment préparé ou qualifié.

Méthode tiree

Dans le cas de cette technique, on scie du haut vers le bas avec le côté inférieur de la lame de tronçonneuse.

La chaîne pousse en l'occurrence la tronconneuse vers l'avant, c'est-à-dire de manière éloignée de l'utilisateur.

Le bord avant de la machine forme un appui qui, lors du sciage, amortit les forces engendrées au niveau du matériel de sciage.

Dans ce cas, l'utilisateur a beaucoup plus le contrôle sur la tronçonneuse et peut davantage éviter les rebonds.

Cette technique doit être utilisée de préférence.

Méthode poussée

Dans le cas de cette technique, on scie du bas vers le haut avec le côte supérieur de la lame de tronçonneuse.

La chaine pousse en l'occurrence la tronconneuse vers l'arriere en direction de l'utilisateur.

Si le guide-chaine se bloque, la tronconneuse peut etre projetee avec force vers l'utilisateur.

L'utilisateur doit compenser la force poussant vers l'arrière à l'aide de sa force physique. Si non, la pointe du guide-chaine risque d'entrée en contact avec le bois et un rebond peut se produit.

Codes de conduite

Familiarisez-vous avec le fonctionnement de la tronçonneuse et lisez une nouvelle fois les consignes de sécurité. Respectez toujours les règles de sécurité en vigueur.
Sciez exclusivement du bois! Il est interdit de scier d'autres matériaux - risque d'accident!
Pour vous exercer, sciez tout d'abord des morceaux de bois faciles à couper.
N'enforcez pas la tronconenne dans la ligne de coupe. Faites fonctionner le moteur à plein régime et appliquez seulement une légere pression sur la tronconenne pour commencer la coupe.
- Arrétez la tronçonneuse dés que la chaine se bloque avec le guide-chaine. - Ne pas extraire la tronçonneuse de la ligne de coupe par la force. Ouvrez la ligne de coupe à l'aide d'une cale ou d'une barre.
Avant tout commencement du travail, vérifiez le bon fonctionnement du frein de chaine.

Pour ce faire, faites fonctionner la tronconneuse a plein régimependant 1 a 2 secondes.
- A l'aide de la main, poussez ensuite vers l'avant le protège-main avant (levier du frein de chaîne).
- À plein régime, la chaine de scie doit s'arrêté immédiatement.

Avant tout commencement du travail, vérifie le bon fonctionnement de la chaine de scie. La chaine doit toujours être propre et affuitede C'est a cette condition seulement qu'elle peut offrir une grande sécurité contre les rebonds.

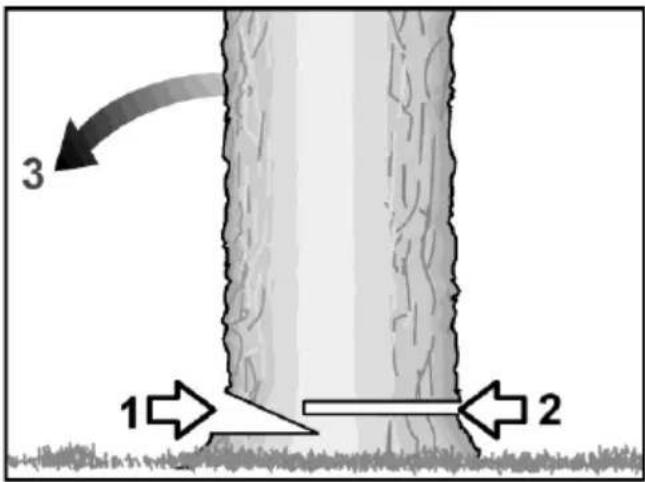

Coupe d'arbre

AVERTISSEMENT!

Avant d'abattre un arbre, prévenez en temps opportun toutes les personnes se trouvant aux alentours.

1 Entaille
2 Trait d'abattage
3 Sens d'abattage

Avant de commencer le travail, déterminer le sens d'abattage de l'arbre.

Veilles en l'occurrence :

• au sens du vent,
• a l'inclinaison de I'arbre,
• à la position des grosses branches,
• à la problématique des travaux suivants,
• le cas échéant, à d'autres facteurs.

Dégager la zone de travail autour de l'arbre. Définir une voie de secours et s'assurer d'une bonne stabilité.

Du côté du sens d'abattage, effectuer une entaille d'env. 1/3 du diamètre de l'arbre.
Sur le cote opposé de l'arbre, effectuer le trait d'abattage qui doit se couver un peu plus haut que l'entaille.

Ébranchage, élagage

S'assurer d'une bonne stabilité.
Ne jamais se tenir sur le tronc.
Veiller à ce que les tronçons d'arbre scies ne roulent pas.
En cas de travail dans la pente, tous se positionner en amont de la pente.
Respecter toutes les consignes de sécurité relatives à un possible rebond de la tronconneuse.
■ Évaluer correctement la force de flexion au niveau du tronc avant de commencer à tronconner. Terminez toujours la coupe depuis le côte opposé au sens de flexion de sorte que le guide-chaine de la tronconneuse ne soit pas coincide.

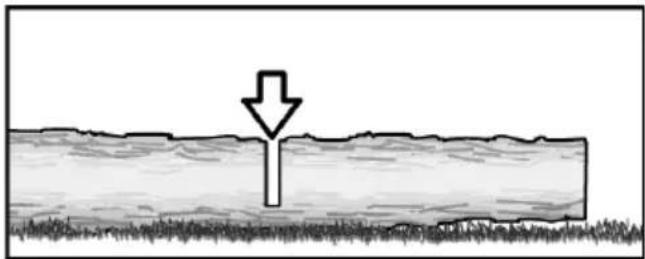

Sciage de tronc couché sur un sol

Scier le tronc jusqu'à la moitié.
Retourner le tronc.
Scier l'autre cote du tronc.

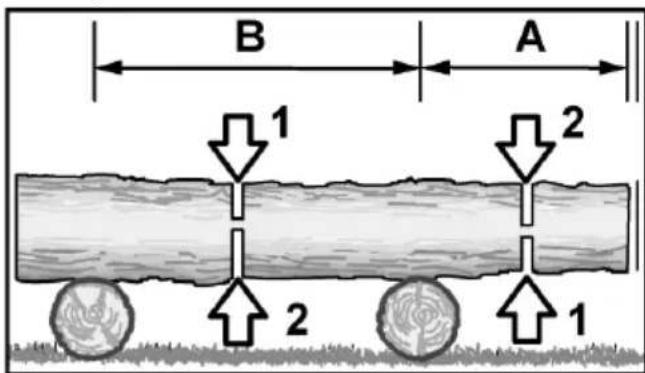

Sciage de tronc surelevé
Zone A

Couper d'abord env. 1/3 du diamètre du tronc du bas vers le haut (1).
Puis finir la coupe du haut vers le bas (2).

Zone B

Couper d'abord env. 1/3 du diamètre du tronc du haut vers le bas (1).
Puis finir la coupe du bas vers le haut (2).

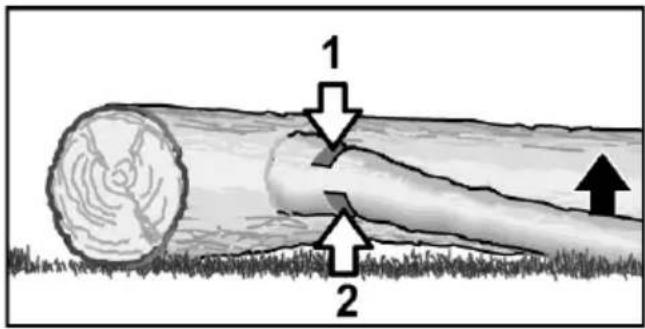

Ébranchage d'un arbre abattu

PRUDENCE!

Risque de blessures!
Attention au rebond de branches lors du travail.

Vérifier d'abord dequel côte la branche est courbee.

Réaliser une première entaille sur le côte interieur de la courbure (1).
Puis tronconner la branche depuis le cote opposé (2).

Ébranchage d'un arbre sur pied

PRUDENCE!

Risque de blessures!
Lors de l'ébranchage d'un arbre sur pied, garantissez de manière conforme la sécurité des personnes.

• Veillez à la bonne stabilité de l'échelle ou du moyen d'élevation utilisé.
• N'utilisez pas d'échelle instable.
• Pendant le travail, veilles toujours à garder votre équilibre.
• Ne tronçonnez pas au-delà de votre portée.

• Ne sciez pas plus haut que vos épaules.

• Tenez toujours la tronçonneuse à deux mains.

Scier d'abord la branche du bas vers le haut (1).
Puis scier la branche depuis le haut (2).

Maintenance et nettoyage

AVERTISSEMENT!

Risque de blessures!

Chaine de scie affuitede Porter des gants de protection pour manipuler la chaine de scie.

Pour vous propres sécurité!

Réalisez uniquement les travaux de maintenance décrits ici.

Tous les autres travaux, notamment l'entretien du moteur et les réparations, doivent étréralisés par un personnel qualifié et/agree.

Les travaux effectuels de manière incorrecte peuvent entrainer des dommages sur la machine et provoquer en conséquence des blessures extrément graves.

AVERTISSEMENT!

Avant toutes mesures de maintenance, de réparation, de nettoyage et de vérification, assurez-vous que le moteur est étéint et que tous les composants sont refroidis. Enlever l capuchon de bougie afin d'éviter tout démarriage accidentel.

35. Avec chaque utilisation

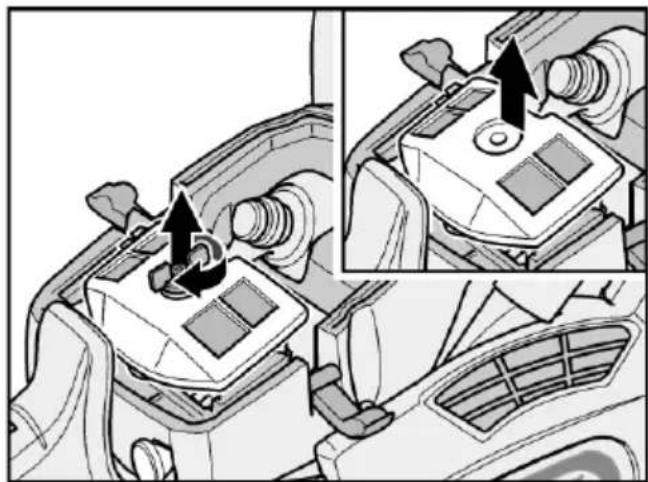

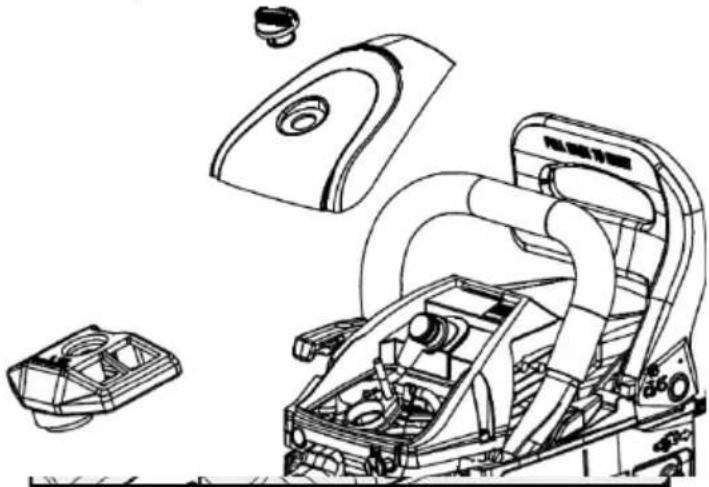

Nettoyer le filtré à air

Dévisser la vis du couvercle du filtre
■ Enlever le couvercle de filtré.

Desserrer et enlever la vis de filtrer
Retirer le filtré.

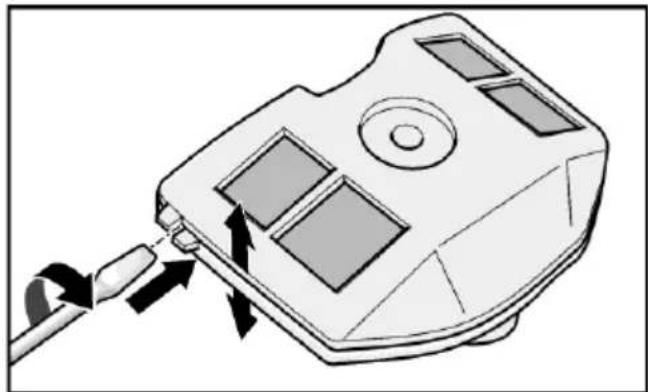

• Séparer le filtré en deux parties à l'aide d'un tournevis.
• Souffler à l'intérieur des deux parties de filtré avec de l'air compré.

• Contrôler le joint en caoutchouc, le remplacer le cas échéant.

• Presser ensemble les deux parties de filtré de manière audible, installer le filtré dans le logement et visser avec la vis de filtré.

• Remetre le couvercle de filtré et bloquer à l'aide des pince de fermeture rapide.

Trou d'arrivée d'huile

Demonter le guide-chaine.
Nettoyer le trou d'arrivée d'huile (N) avec un moyen approprié. Le cas échéant, souffler à travers le filtré à huile vers l'extérieur avec de l'air compré.

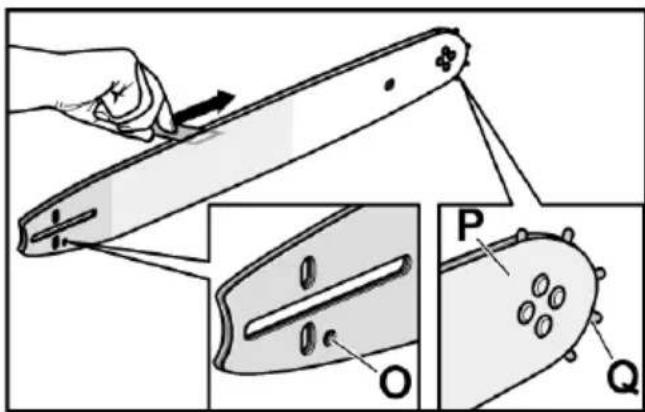

Trous d'entrée et de sortie d'huile du guide-chaine

Le guide-chaine est démontré :

• Souffler sur la rainure du guide-chaine et la couronne dentée avant (Q) avec de l'air comprimé.
  Nettoyer les salissures tenaces dans la rainure du guide-chaine à l'aide d'un crochet pour guide (disponible auprès du revenieur).
• Souffler sur le trou d'entrée d'huile (O) et le trou de sortie d'huile (P) du guide-chaine avec de l'air compré.

L'arrivée d'huile pour lubrifier la couronne dentée avant (Q) et la chaine se fait via la pompe à huile de la tronconneuse.

Contrôles visuels

Vérifier sur la tronçonneuse :

• les fuites de carburant,
• les pieces de fixation desserrées (notamment guide-chaine et chaine).
• les composants endommages (poignées, etc.)

Éliminer les défauts avant la mise en service suivante.

36. Entretien periodique

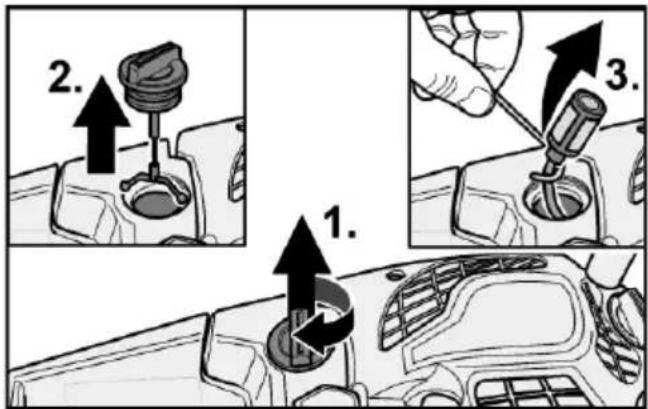

Filtre à carburant

Poser la tronconneuse de telle sorte qu'elle ne puisse basculer. Le carburant ne doit pas couler!
- Dévisser le bouchon du réservoir de carburant (1.) et l'enlever (2.).
A l'aide d'un fil de fer recouré, sortir l'élement filtrant (3.).
Nettoyer l'elément filtrant à l'essence, le remplacer si nécessaire.
- Contrôle visuel du joint du bouchon, remplacer le joint le cas échéant.
Placer l'élément filtrant et visser fermement le bouchon.

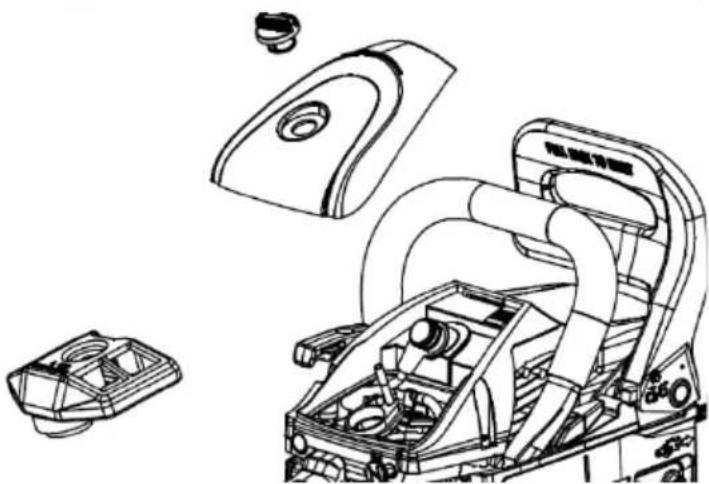

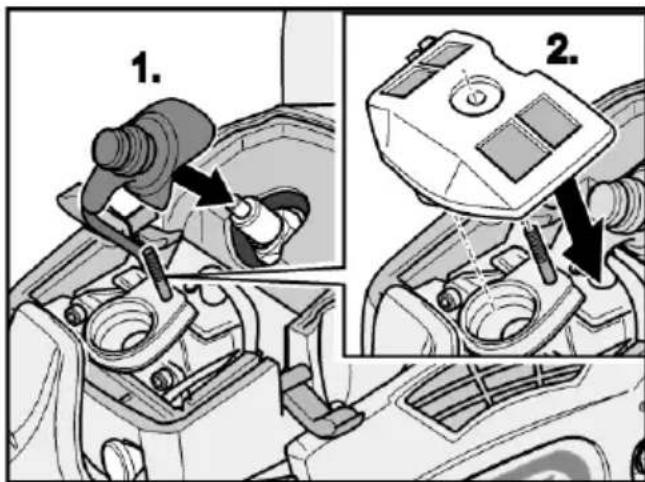

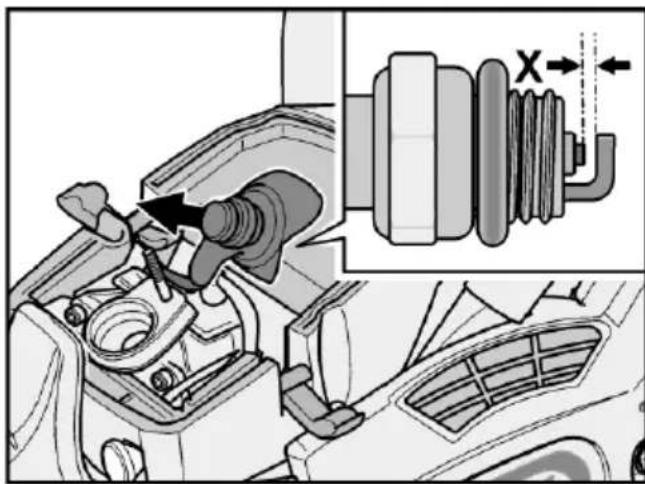

Démonter la bougie d'allumage

Écarter les 2 pince de fermeture rapide au niveau du couvercle de filtré en faisant levier à l'aide d'un tournevis.
Enlever le couvercle de filtré.
Retirer le filtré.
■ Enlever le capuchon de bougie.
- Dévisser la bougie à l'aide de la clé à bougie (C) (clé à douille) dans le sens inverse des aiguilles d'une montre.

Nettoyer les electrodes à l'aide d'une Brosse métallique.
Vérifier l'écartement des electrodes (X) à l'aide d'un gabarit, régler sur 0,6 à 0,7 mm si nécessaire.
Visser la bougie d'allumage avec le joint dans le carter moteur.

Monter la bougie d'allumage

Le montage des composants se fait dans l'ordre inverse, (voir les illustrations ci-dessus).

i REMARQUE!

Une clé à bougie adaptée est comprise dans la livraison.

Nettoyer les ailettes de refroidissement du cylindre

A VERTISSEMENT!

Des ailettes de refroidissement trop encras-sees entrainent une surchauffe du moteur et provoquent en consquence des dommages au niveau du moteur!

Dévisser la vis du couvercle du filtré
Demonter le couvercle de filtrer et le filtrer.
Enlever le capuchon de bougie.
Démoner les 5 vis de fixation :

• 2 vis de fixation encastrées près des pince de fermeture rapide,
• 2 vis de fixation accessibles après le démontage du couvercle de filtre; le filtre à air doit être démontré,
  1 vis de fixation encastrée latéralement dans la zone du levier du frein de chaîne.

Enlever le boitier de cylindre.
Nettoyer les ailettes de refroidissement du cylindre avec un moyen approprié, p. ex. une Brosse métallique.
Remonter le boitier de cylindre.

i REMARQUE!

Lors du montage du boîtier de cylindre, veille ce que l'ensemble des fils de connexion et d pièces de fixation retrouvent la bonne positi

Chaine de scie

i REMARQUE!

Procurez-vous les informations nécessaires concernant les accessoires requis (gabarits, limes correspondantes, etc.) et les instructions relatives au réaffutage de votre tronconiennes,aupres du fabricant ou d'un revendeur.

Pour un fonctionnement sur et sans problème, les dents de la tronçonneuse doivent toujours être affuétées.

Les dents doivent être réaffuées (relimées) lorsque :

• la sciture ressemble de plus en plus à de la poudre,

• vous devez forcer davantage lorsque vous tronçonnez,

• une coupe droite n'est plus possible,

• les vibrations augmentent,
• la consommation de carburant augmente.

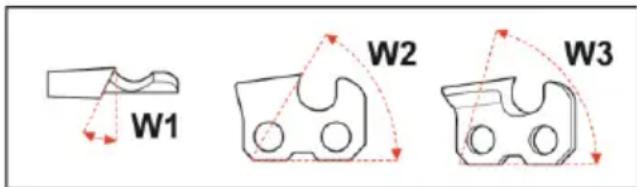

En cas d'affutage manuel des dents de scie, respectez les angles suivants :

W1 Angle d'affutage

en fonction de la
chaine de scie 25^ - 35^

W2 Angle d'attaque latérale 60°

W3 Angle de coupe 85°

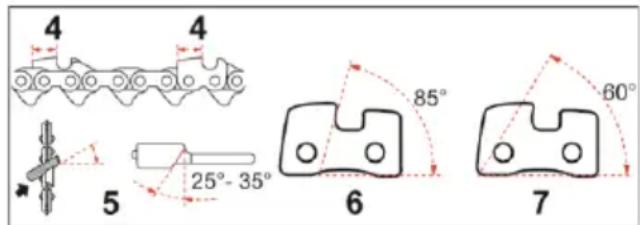

4 Longueur de dent de scie

minimum 4 mm

5 Angle de limage ulterieur

25^ - 35^

6 Angle de coupe

85^

7 Angle d'attaque latérale

60^

i REMARQUE!

En cas d'affutage avec un gabarit de limage adaptable et les limes correspondantes, les angles susmentionnés ne doivent pas etre respectés. IIs sont dans ce cas predefinis pa la configuration et les dimensions du gabarit.

PRUDENCE!

Risque de blessures ! Instructions pour le li-mage ultérieur :

• éteindre le moteur et le laisser refroidir,
• activer le frein de chaîne,
  -bien tendre la chaine de scie sur le guide-chaine,

• porter des gants de protection anti-coupure,

• utiliser des limes et des gabarits adaptations pour la chaine - selon le modele! Modèle FX-KS155/162:0,325/058-72

Affuter les dents de scie

Condition : tous les moyens auxiliaires (gabarit de limage pour dents de scie, gabarit de profondeur, limes ronde et plate) nécessaires pour votre type de chaine sont disponibles.

i REMARQUE

Le gabarit de limage pour dents de scie, le gabarit de profondeur et la lime plate ne son pas compris dans la livraison, la lime ronde est comprise dans la livraison!

Bien serrer le guide-chaine avec la chaine dans I'etau d'un établi.
Applique le gabarit de limage sur la chaine.

• Les flèches sur le gabarit indiquent le sens de rotation de la chaine.
• S'assurer que le gabarit repose entierement sur la chaine.

Applique la lime ronde appropriée sur les guides du gabarit de画像.

• Avec l'angle de limage prédéfini (25^ - 35^ selon le type de chaîne), affüter à deux mains avec la lime ronde une dent de scie sur deux avec des mouvements de limage réguliers loin du corps.

• Desserrer le guide-chaine de l' étau et desserrer dans le sens inverse.
  ■ Affuté à presenter toutes les dents de scie qui n'ont pas encore été affuées.

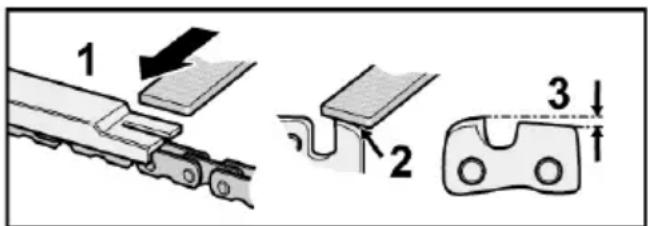

Liminéur de profondeur

1 Sens de limage du gabarit de profondeur (lime plate)
2 Arrondir d'épaulement de dent
3 Dimension standard du gabarit de profondeur 0,65 mm
- Àprous avoir affuté les dents de scie, appliquer le gabarit de profondeur sur la chaine.

Limer les dents de scie à la profondeur prédéfinie.
- Arrondir les bords avant des épaulements de dont pour :

• minimiser le risque d'un rebond,
• minimiser le risque de casse des courroies d'attache.

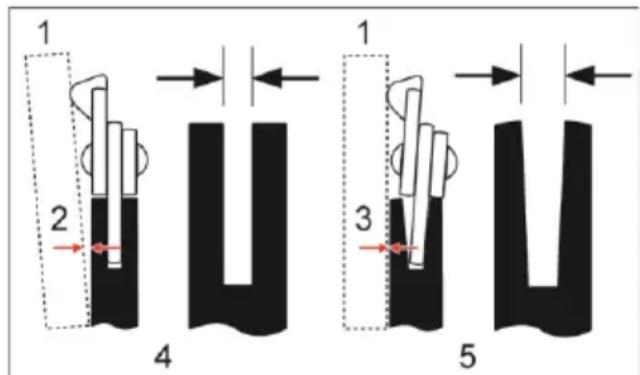

Usure du guide-chaine

Le guide-chaine doit être contrôle à intervalles réguliers pour vérifier l'usure de la rainure de guidage.

Pour un fonctionnement sur et silencieux de la chaine, la rainure de guidage doit être rectangulaire.

Tournier le guide-chaîne à intervalles réguliers pour éviter l'usure d'un seul côté.

1 Règle
2 Écart
3 Aucun écart

4 La chaine tourne correctement dans la rainure de guidage - risque faible !
5 Risque d'accident accru! La chaîne tourne de travers dans la rainure de guidage

Vérification du guide-chaine

Applique la regle sur le guide-chaîne et sur le côte extérieur d'une dent de scie.

• S'il y a un écart entre le guide-chaine et la règle, la rainure de guidage est en bon état.
• S'il n'y a pas d'ecart, la rainure de guidage est usée.

Si la rainure de guidage est usée, tourner ou replacer le guide-chaine.

Autres remarques

PRUDENCE!

Nettoyez la tronconneuse après chaque utilisation. Le non-respect des mesures de nettoyage entraine, le cas échéant, des dommages matériels et des dysfonctionnements.

Ne pas arroser la tronconenneuse avec de l'eau.
- Maintenir les fentes d'áération propres et sans poussière.
Nettoyer la chaine et le guide-chaine après chaque utilisation.
Pour le nettoyage extérieur, utiliser un chiffon doux et une BrosseSouple.
Nettoyer régulierement les joints de bouchon de réserve et les replacer si besoin.

37. Stockage

• Stocker la machine dans un endroit sec et à l'abri du gel (10 °C – 25 °C).
• Installer le protège-guide sur la chaîne de scie.
• Maintenez l'ensemble des composants en plastique éloignés de tous liquides de freins, essence, produits à base de pé-trole, huiles de dégrippage, etc.
  Ceux-ci contiennent des substances chimiques qui peuvent endommager ou détruire les composants en plastique de la tronçonneuse.
• Les fertilisants et autres produits chimiques pour le jardin contiennent des substances qui peuvent avoir une action très corrosive sur les pieces métalliques. Par conséquent, ne pas stocker la tronçonneuse à proximé de telles subsontances.
• Stocker la tronconenneuse uniquement avec les réservoirs de carburant et d'huile vides.

38. Transport

PRUDENCE!

Risque de blessures!

En cas de transport et de changement de lieu pendant le travail, toujours éteindre la tronçonneuse!

Pour les petits trajets :

AVERTISSEMENT!

Risque d'accident imminent!

Ne transporter enaucn cas la trononneuse avec la chaine de scie en marche!

■ Installer le protège-guide.
Activer le frein de chaine.
- Porter la tronçonneuse au niveau de la poignée avant, le guide-chaine orienté vers l'arrière.

Pour le transport avec un vehicule :

Avant tout transport, laisser la tronconneuse refroidir.
Activer le frein de chaine.
■ Installer le protège-guide.
Toujours empêcher la tronçonneuse de se renverser et de glisser.
Transporter la tronconenne uniquement avec les réservoirs de carburant et d'huile vides.

39. Réparations

Ne confiez les réparations qu'a un atelier de SAV agrée par le fabricant.

Consignes pour la mise au rebut

Le 1er janvier 2015, est entre en application le décret 2014-1577 du 23 décembre 2014 relat à la signalétique commune des produits recyclables qui relevant d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables.

Le TRIMAN est une signalétique qui répond à une obligation reglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relevant d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à

défaut sur l'emballage, la notice ou tout autre support y compris dématérialise, informant le consommateur que ceux-ci relevant d'une consigne de tri.

Garantie

Ce produit a eté fabriqué selon des normes de qualité élevées.

L'achat d'une tronconneuse neue permet de bénéficier d'une garantie du fabricant de 24 mois à partir de la date d'achat.

La garantie ne couvre que les défauts imputables à des vices de matière et/ou de fabrication ainsi qu'à l'absence de propriétés promises.

Pour faire valoir une demande de garantie, joindre le justificatif d'achat original avec la date d'achat.

Pendant la période de garantie, les réparations ne pourront être réalisées que par des ateliers ou points de service après-vente agreés.

La garantie n'est valide que si la machine a ete utilise de maniere conforme.

Sont exclus de la garantie tous les dommages dus à :

• pièces d'usure,

• utilisation non conforme,
  usage de la force,
  modifications techniques,

• utilisation d'accessoires/pièces de re-change qui ne conviennent pas ou ne sont pas d'origine,

• tentatives de réparation par un personnel non qualifié.

i REMARQUE!

Pendant la période de garantie, les réparations ne pourront être réalisées que par un personnel qualifié et/agree!

CC Conformité

Nous déclarons par la presente que le produit - tronçonneuse pour le sciage de bois en ford - répond aux exigences fondamentales de sécurité et de santé des directives suivantes (voir 4.) aussi bien dans sa conception que dans sa version commercialisée par nos soins. La présente déclaration concerne uniquement le produit à l'état de commercialisation et exclut tout ajout de piece et/ou toute modification par l'utilisateur final.

1.Description:
Tronconneuse à essence
2.Type:

FX-KSP351, FX-KSP354

1. N^ de série actuel :

Sur la plaque signalétique!

2010/26/CE (directive sur les gaz d'éché-pement, phase I) et

2000/14/CE (directive sur le bruit) et

2005/88/CE pour les équipements destinés à être utilisés à l'extérieur.

1. Procedure d'évaluation de la conformité:

1. Niveau de puissance acoustique mesure

LWA 112.3 dB (A) (FX-KSP351)

LWA 115.1 dB (A) (FX-KSP354)

1. Niveau de puissance acoustique garanti

LWA 116 dB (A) (FX-KSP351)

LWA 118 dB (A) (FX-KSP354)

1. Examen de type CE:

Desrme de un arbol en pie

JATENCION!

Declaramos que o produit

Symbolen op de hetting-

zaag
