Type de produit	Récepteur GPS / antenne GPS haute sensibilité pour réseau NMEA 2000
Marque	GARMIN
Modèle	GPS 17x NMEA 2000
Dimensions	91,6 mm de diamètre × 49,5 mm de hauteur
Poids	201 g
Alimentation	8-33 V c.c. non régulé, 40 mA à 12 V c.c.
Consommation	40 mA à 12 V c.c. (charge NMEA 2000 : 1 LEN = 100 mA)
Précision GPS	10 m (95 %) standard ; 3-5 m (95 %) en différentiel (WAAS/EGNOS)
Précision vitesse	0,05 m/s à l’état stable
Température de fonctionnement	-30 °C à 80 °C
Indice d’étanchéité	CEI 529 IPX7 (étanche à l’immersion)
Matériau du boîtier	Alliage plastique résistant aux chocs, hermétiquement fermé
Montage	Surface, poteau (25 mm de diamètre, filetage 14 filets/25 mm) ou sous pont (fibre de verre uniquement)
Connexion réseau	NMEA 2000 via connecteur en T et câble de dérivation de 2 m fournis
PGN NMEA 2000 émis	059392, 060928, 126208, 126464, 126992, 126996, 129025, 129026, 129029, 129539, 129540
PGN NMEA 2000 reçus	059392, 059904, 060928, 126208
Certifications	NMEA 2000 certifiée, CE (directive 1999/5/EC)
Contenu de l’emballage	Antenne GPS 17x, supports de fixation (surface, poteau, sous pont), matériel de montage, connecteur en T NMEA 2000, câble de dérivation de 2 m, instructions d’installation
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants. Vérifier périodiquement l’étanchéité des joints.
Sécurité	Porter des équipements de protection lors de l’installation (perçage). Ne pas monter près d’un radar ou d’une antenne VHF. Respecter les distances minimales.
Réparabilité	Pièces détachées non listées. Contacter le support Garmin pour toute réparation.

FOIRE AUX QUESTIONS - GPS 17X NMEA 2000 GARMIN

Comment installer l’antenne GPS 17x sur une surface plane ?

Utilisez le support de fixation sur surface fourni comme gabarit. Percez trois trous de 3,2 mm et un trou de 25 mm pour le câble. Fixez le support avec les vis M4, passez le câble et encliquetez l’antenne en tournant dans le sens horaire. Serrez la vis M3 pour verrouiller.

Peut-on monter l’antenne sous un pont en fibre de verre ?

Oui, uniquement si la surface est en fibre de verre (pas de métal). Utilisez les tampons adhésifs fournis pour fixer le support sous le pont, puis vissez-le délicatement pour ne pas traverser le pont. Connectez le câble ensuite.

Quel est le type de câble pour connecter l’antenne au réseau NMEA 2000 ?

L’antenne est livrée avec un câble de dérivation NMEA 2000 de 2 mètres et un connecteur en T. Si besoin, vous pouvez ajouter jusqu’à 4 m d’extension sur le câble de dérivation ou étendre la dorsale NMEA 2000.

Quelle est la tension d’alimentation requise ?

L’antenne fonctionne avec une alimentation non régulée de 8 à 33 V c.c. Elle consomme 40 mA à 12 V, ce qui correspond à 1 unité de charge NMEA 2000 (100 mA).

Quelle est la précision du GPS 17x ?

La précision standard est de 10 mètres (95 % du temps). Avec le GPS différentiel (WAAS/EGNOS), elle atteint 3 à 5 mètres (95 %). La vitesse est mesurée à 0,05 m/s en régime stable.

Comment mettre à jour le logiciel du traceur Garmin pour qu’il soit compatible ?

Rendez-vous sur le site de Garmin à l’adresse www8.garmin.com/support/download.jsp et téléchargez la dernière version du logiciel pour votre traceur. Installez-la selon les instructions fournies.

L’antenne GPS 17x est-elle étanche ?

Oui, son boîtier en alliage plastique est hermétiquement fermé et répond à la norme CEI 529 IPX7, ce qui signifie qu’elle résiste à une immersion accidentelle jusqu’à 1 mètre pendant 30 minutes.

Quelles sont les températures extrêmes supportées par l’antenne ?

La plage de température de fonctionnement est de -30 °C à 80 °C, ce qui la rend adaptée à des conditions marines variées.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’une perceuse, de forets (3,2 mm, 19 mm, 25 mm), d’une scie-cloche de 25 mm, d’un tournevis, d’un pointeau et d’un marteau (pour marquer), ainsi que d’un foret aléseur pour la fibre de verre. Portez des lunettes de protection.

Comment enregistrer mon produit Garmin GPS 17x ?

Remplissez le formulaire d’enregistrement en ligne sur www.garmin.com/registration/. Notez le numéro de série situé à l’arrière de l’antenne.

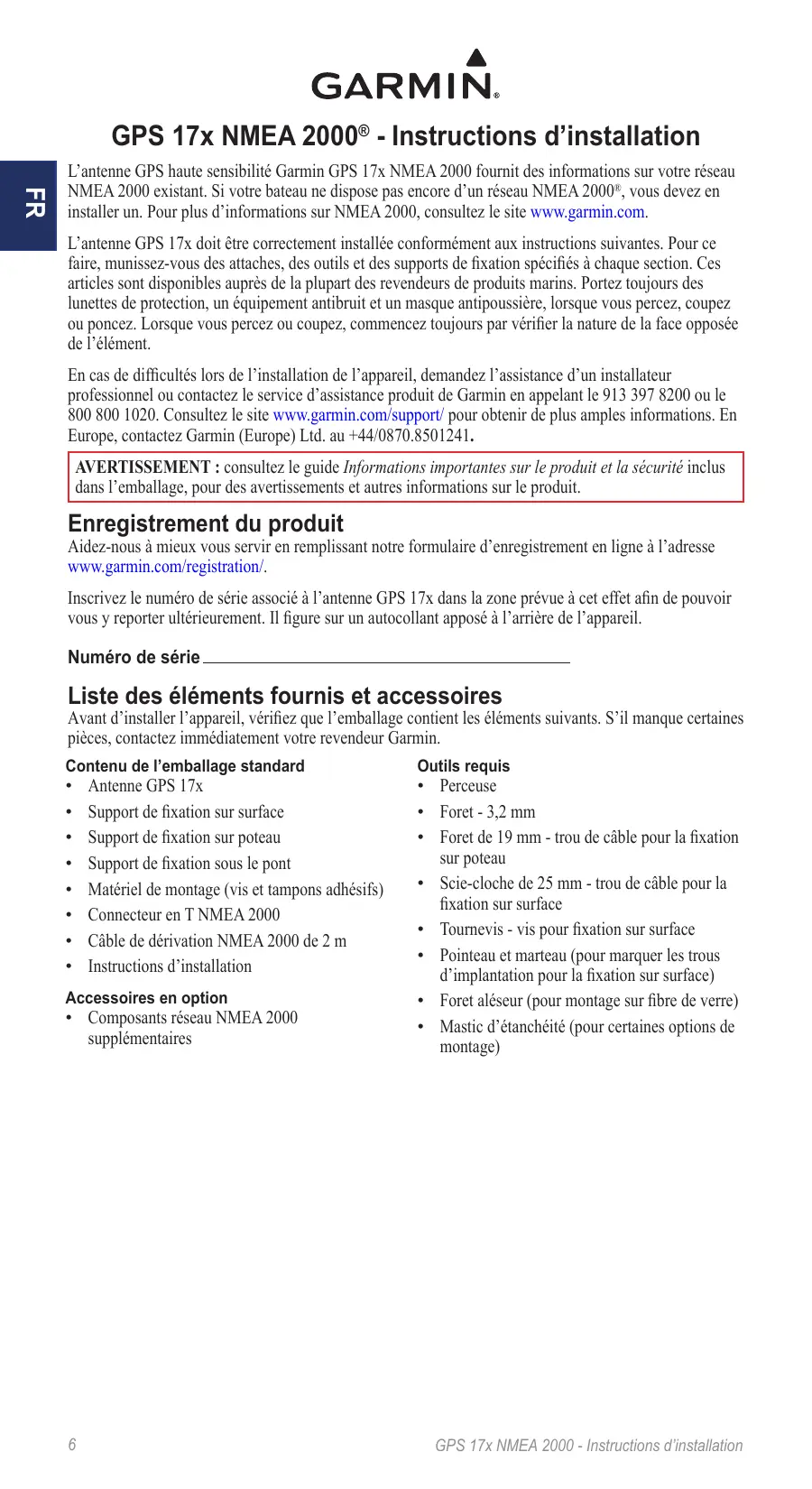

MODE D'EMPLOI GPS 17X NMEA 2000 GARMIN

L'antenne GPS haute sensibilité Garmin GPS 17x NMEA 2000 fournit des informations sur votre réseau NMEA 2000 existant. Si votre bateau ne dispose pas encore d'un réseau NMEA 2000®, vous devez en installer un. Pour plus d'informations sur NMEA 2000, consultez le site www.garmin.com.

L'antenne GPS 17x doit être correctement installée conformément aux instructions suivantes. Pour ce faire, munissez-vous des attaches, des outils et des supports de fixation spécifiés à chaque section. Ces articles sont disponibles auprès de la plupart des revendeurs de produits marins. Portez toujours des lunettes de protection, un équipement antibruit et un masque antipoussière, lorsque vous percez, coupez ou poncez. Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'objet.

En cas de difficultés lors de l'installation de l'appareil, demandez l'assistance d'un installateur professionnel ou contactez le service d'assistance produit de Garmin en appelant le 913 397 8200 ou le 800 800 1020. Consultez le site www.garmin.com/support/ pour obtenir de plus amples informations. En Europe, contactez Garmin (Europe) Ltd. au +44/0870.8501241.

AVERTISSEMENT : consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage, pour des avertissements et autres informations sur le produit.

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant notre formulaire d'enregistrement en ligne à l'adresse www.garmin.com/registration/.

Inscrivez le numéro de série associé à l'antenne GPS 17x dans la zone prévue à cet effet afin de pouvoir vous y reporter ultérieurement. Il figure sur un autocollant apposé à l'arrière de l'appareil.

Liste des éléments fournis et accessoires

Avant d'installer l'appareil, vérifie que l'emballage contient les éléments suivants. S'il manque certaines pièces, contactez immédiatement votre revendeur Garmin.

Contenu de l'emballage standard

Antenne GPS 17x Support de fixation sur surface Support de fixation sur poteau Support de fixation sous le pont - Matériel de montage (vis et tampons adhésifs) - Connecteur en T NMEA 2000 Câble de dérivation NMEA 2000 de 2m - Instructions d'installation

Accessoires en option

• Composants réseau NMEA 2000 supplémentaires

Outils requis

Perceuse - Foret - 3.2 mm - Foret de 19mm - trou de câble pour la fixation sur poteau - Scie-cloche de 25mm - trou de câble pour la fixation sur surface - Tournevis - vis pour fixation sur surface - Pointeau et marteau (pour marquer les trous d'implantation pour la fixation sur surface) - Foret aléseur (pour montage sur fibre de verre) - Mastic d'étanchéité (pour certaines options de montage)

Étape 1 : montage de l'antenne GPS 17X

Veuillez monter l'antenne GPS 17x sur une surface, la fixer à un montage pour bateau standard constitué d'un poteau filaire tubulaire d'une dimension extérieure de 25mm (14 filetages par section de 25mm - tige non fournie) ou l'installer sous de la fibre de verre.

Choisissez un emplacement adapté à l'installation de l'antenne GPS 17x sur votre bateau. Pour assurer la meilleure réception possible, montez l'antenne GPS 17x à un endroit offrant une vue du ciel dégagée.

Évitez de l'installer à l'ombre de l'une des structures du bateau, d'un radôme ou d'un mât. - Sur bateau de pêche, évitez d'installer l'antenne GPS 17x trop haut sur le mât pour ne pas entraîner de relevés de vitesse inexacts. L'antenne GPS 17x assure des relevés plus stables, lorsqu'elle est placée plus près de la surface de l'eau. - Installez l'antenne GPS 17x à une distance d'au moins 1 m et de préférence au-dessus de la portée d'un faisceau radar ou d'une antenne radio VHF.

Positionnement de l'antenne GPS 17x

Fixez l'antenne temporairement à son emplacement d'installation et testez son fonctionnement. Si vous constatez une interférence d'autres appareils électroniques, essayez un emplacement différent. Lorsque le fonctionnement est correct, montez l'antenne à cet emplacement définitif.

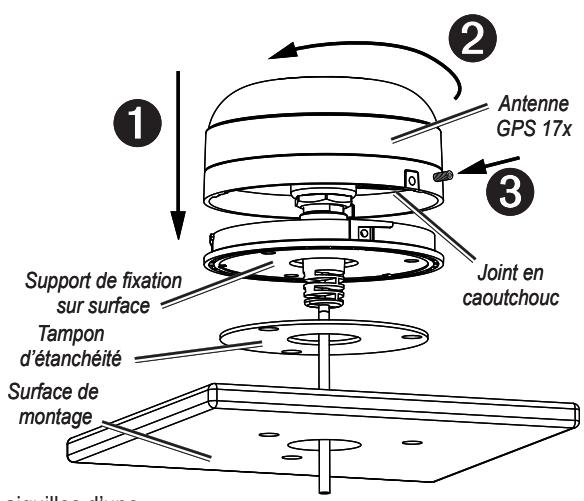

Fixation sur surface de l'antenne GPS 17X

1 Utilisez le support de fixation sur surface comme modèle de montage.

Utilisez un pointeau pour marquer les trois emplacements de vis sur la surface. Utilisez un crayon pour tracer le trou du câble au centre du support. - Mettez de côté le support de fixation sur surface. Ne percez pas à travers le support de fixation sur surface.

1. Percez les trois trous d'implantation de 3,2 mm (1/8 po).

REMARQUE: si vous montez l'antenne GPS 17x sur de la fibre de verre, il est recommandé d'utiliser un foret aléseur pour percer un trou contre-alésé dans la couche supérieure plastifiée (sans percer plus profond), ce afin d'éviter que la couche plastifiée ne se fissure lorsque les vis seront mises en place.

1. Utilisez une scie-cloche de 25 mm pour découper l'orifice du câble au centre.
2. Placez le tampon d'étanchéité au bas du support de fixation sur surface. Assurez-vous que les trous des vis sont alignés.
3. Utilisez les vis M4 fournies pour fixer le support de fixation sur la surface de montage.
4. Passez le câble NMEA 2000 dans le trou de câble de 25mm et branchez-le à l'antenne GPS 17x.
5. Assurez-vous que le grand joint est fixé au bas de l'antenne GPS 17x, placez l'antenne sur le support de montage sur surface ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.
6. Fixez l'antenne au support de fixation à l'aide de la vis M3 fournie ③.
7. Éloignez le câble NMEA 2000 des sources d'interférences électroniques et branchez-vous au réseau NMEA 2000.

Fixation sur poteau de l'antenne GPS 17X

Utilisez l'adaptateur de fixation sur poteau de l'antenne GPS 17x pour l'installer sur un montage pour bateau standard constitué d'un poteau filtre tubulaire d'une dimension extérieure de 25mm (14 filetages par section de 25mm - tige non fournie). Vous pouvez faire passer le cable NMEA 2000 dans le poteau ou à l'extérieur du poteau.

Pour monter l'antenne GPS 17X en faisant passer le câble à l'extérieur du poteau :

1. Passez le cable de dérivation NMEA 2000 dans l'adaptateur de fixation sur poteau et placez le cable dans la fente verticale, le long de la base de l'adaptateur.
2. Vissez l'adaptateur de fixation sur poteau sur un montage pour bateau standard constitué d'un poteau filtre tubulaire d'une dimension extérieure de 25 mm (14 filetages par section de 25 mm - tige non fournie). Ne serrez pas l'adaptateur autre mesure.
3. Branchez le câble de dérivation NMEA 2000 à l'antenne GPS 17x.
4. Placez l'antenne GPS 17x sur l'adaptateur de fixation sur poteau ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.
5. Fixez l'antenne à l'adaptateur à l'aide de la vis M3 fournie ③.
6. (Facultatif) Une fois l'antenne GPS 17x installée sur le poteau, comblez l'écart autour de la fente verticale du câble à l'aide d'un mastic d'étanchéité.
7. Fixez le montage pour bateau au bateau, si ce n'est déjà fait.
8. Éloignez le câble des sources d'interférences électroniques et branchez-le à votre réseau NMEA 2000.

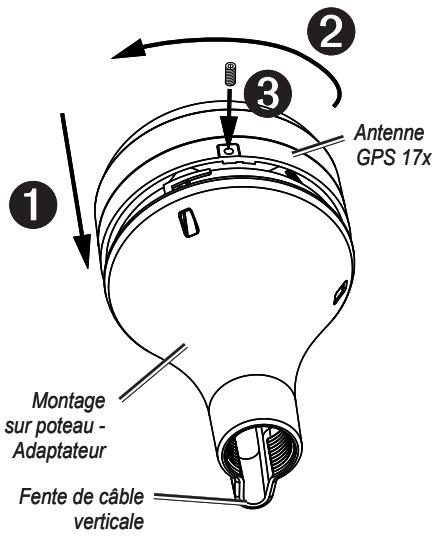

Pour monter l'antenne GPS 17X en faisant passer le câble dans le poteau :

1. Placez un montage pour bateau standard constitué d'un poteau fileté tubulaire d'une dimension extérieure de 25 mm (14 filetages par section de 25 mm - tige non fournie) à l'emplacement désiré, puis marquez le centre approximatif du poteau.

1. Percez un trou à l'aide d'un foret de 19 mm pour acheminer le câble.
2. Fixez le montage pour bateau au bateau.
3. Vissez l'adaptateur de fixation sur poteau au poteau. Ne serrez pas l'adaptateur autre mesure.
4. Acheminez le câble de dérivation NMEA 2000 à l'intérieur du poteau et branchez-le à l'antenne GPS 17x.
5. Placez l'antenne GPS 17x sur l'adaptateur de fixation sur poteau ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.
6. Fixez l'antenne à l'adaptateur à l'aide de la vis M3 fournie ③.
7. (Facultatif) Une fois l'antenne GPS 17x installée sur le poteau, comblez la fente verticale du câble à l'aide d'un mastic d'étanchéité.
8. Éloignez le câble des sources d'interférences électroniques et branchez-vous au réseau NMEA 2000.

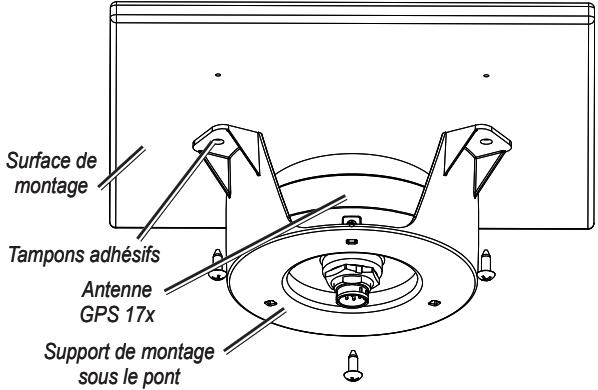

Fixation de l'antenne GPS 17X sous le pont

L'antenne GPS 17x peut être montée sous une surface en fibre de verre au moyen des tampons adhésifs fournis. L'antenne GPS 17x n'acquiert pas de signaux satellite à travers le métal; vous ne pouvez utiliser la fixation sous le pont que travers une surface en fibre de verre.

1. Determine l'emplacement sur la surface en fibre de verre où vous souhaitez monter le GPS 17x.
2. Placez les éléments adhésifs sur le support de fixation sous le pont.
3. Placez le GPS 17x dans le support de fixation sous le pont.
4. Faites adhérer le support de fixation sous le pont sur la surface de montage.

1. Vissez le support de fixation sous le pont sur la surface de montage. Procédez avec précaution afin que les vis ne transpercent pas la surface supérieure du pont.
2. Connectez le câble d'alimentation/de données au GPS 17x.
3. Éloignez le câble des sources d'interférences électroniques et branchez-vous au réseau NMEA 2000.

Étape 2 : connexion de l'antenne GPS 17X à votre réseau NMEA 2000

L'antenne GPS 17x est fournie avec un connecteur en T NMEA 2000 et un câble de dérivation NMEA 2000. Ces deux composants vous permettront de connecter l'antenne GPS 17x à votre réseau NMEA 2000. Si vous n'avez pas de réseau NMEA 2000 sur votre bateau, vous devez en installer un. Pour plus d'informations sur NMEA 2000, consultez le site www.garmin.com.

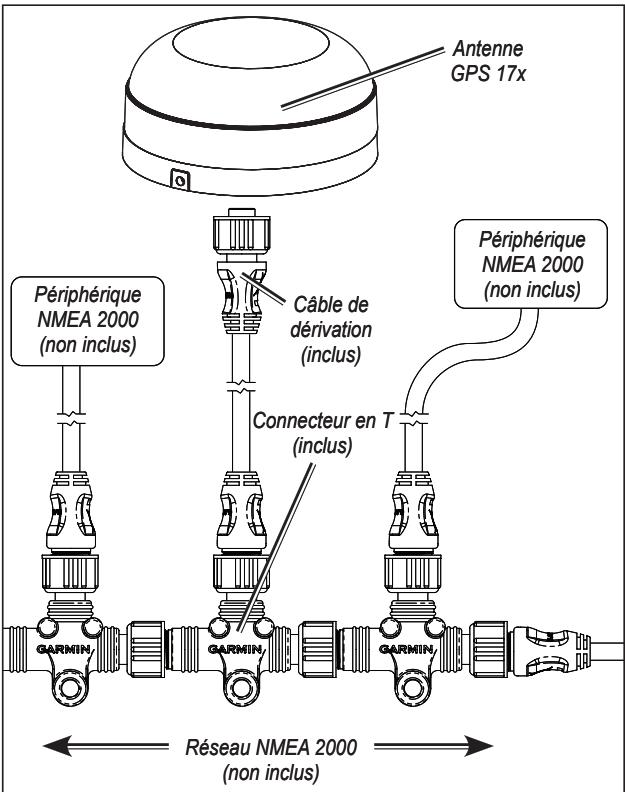

Connexion de l'antenne GPS 17X à votre réseau NMEA 2000 :

1. Détermine l'emplacement approprié pour connecter l'antenne GPS 17x à votre dorsale NMEA 2000.
2. Débranchez un côté du connecteur en T NMEA 2000 de la dorsale, le plus près possible de l'emplacement auquel vous souhaitez connecter l'antenne GPS 17x.

Si vous devez étendre la dorsale NMEA 2000, connectez un cable d'extension de dorsale NMEA 2000 approprié (non inclus) sur le côte du connecteur en T débranché.

1. Connectez un connecteur en T à la dorsale NMEA 2000.
2. Acheminez un cable de dérivation (inclus) de l'antenne GPS 17x vers la partie supérieure du connecteur en T. Ajoutez à votre réseau NMEA 2000.

Si le cable de dérivation inclus n'est pas (assez long), vous pouvez ajouter une extension au cable de dérivation de 4m maximum. Si vous avez besoin de plus de cable, ajoutez une extension à votre dorsale NMEA 2000, conformément aux instructions NMEA 2000.

Étape 3 : mise à niveau du traceur

Pour garantir sa compatibilité avec l'antenne GPS 17x, mettez à niveau votre traceur Garmin avec la dernière version du logiciel. Pour en savoir plus, consultez le site http://www8.garmin.com/support/download.jsp.

Caractéristiques physiques

Dimensions: 91,6 mm Diamètre × 49,5 mm Hauteur

Poids: 201g

Plage de températures : -30 °C à 80 °C

Boîtier : alliage plastique résistant aux chocs, hermétiquement fermé, étanche conformément aux normes CEI 529 IPX7

Alimentation

Alimentation en entrée : 8-33 V c. c. non régulé

Courant en entrée: 40mA à 12V c. c.

Numéro d'équivalence de charge NMEA 2000: 1 (100 mA)

GPS : 10 m, 95 % standard

GPS différentiel : 3-5 m, 95 % standard (Précision WAAS/EGNOS.)

Vitesse: 0,05 m/s à l'état stable

Données PGN NMEA 2000

Emettre		Recevoir
059392	Reconnaissance ISO	059392	Reconnaissance ISO
060928	Réclamation d'adresse ISO	059904	Requête ISO
126208	NMEA - Fonction de groupe de commande/de requête/d'acceptation	060928	Réclamation d'adresse ISO
126464	Fonction de groupe de liste PGN de transmis-sion/d'émission	126208	NMEA - Fonction de groupe de com-mande/de requête/d'acceptation
126992	Heure et date système
126996	Informations produit	L'antenne GPS 17x est certifiéeNMEA 2000
129025	Position - Mise à jour rapide
129026	Itinéraire et vitesse sur le fond - Mise à jour rapide
129029	Données de position GNSS
129539	CAP GNSS
129540	Sats en vue GNSS

Déclaration de conformité

Par la présente, Garmin déclare que l'antenne GPS 17x est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 1999/5/EC.

Pour prendre reconnaissance de l'intégralité de la déclaration de conformité relative à votre produit Garmin, visitez le site Web de Garmin à l'adresse suivante : www.garmin

.com/products/gps17x/. Cliquez sur Manuals (Manuels), puis sélectionnez Declaration of Conformity (Déclaration de conformité).
