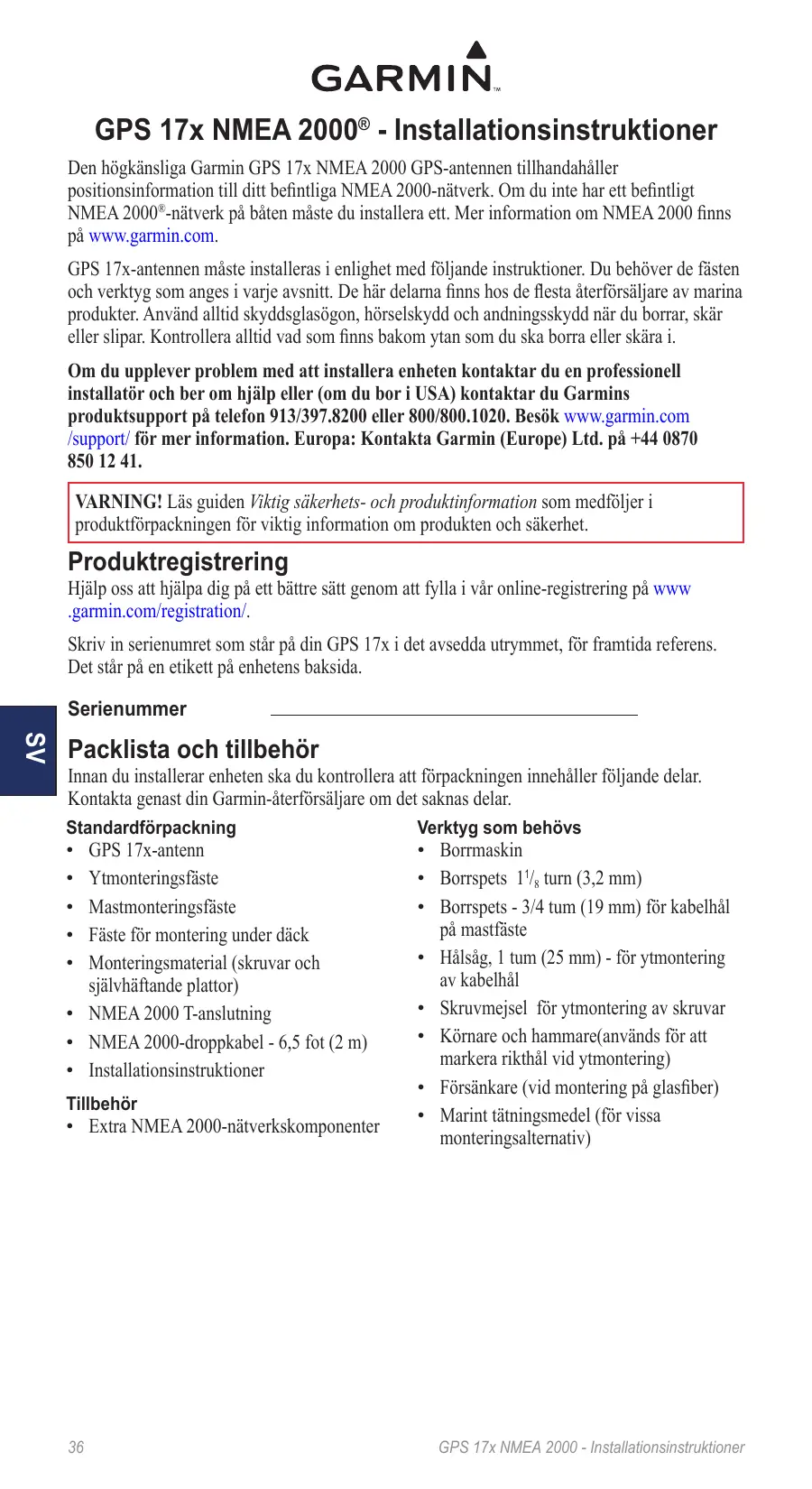

BRUKSANVISNING GPS 17X NMEA 2000 GARMIN

Den högkänsliga Garmin GPS 17x NMEA 2000 GPS-antennen tillhandahäller positionsinformation till ditt befintliga NMEA 2000-nätverk. Om du inte har ett befintligt NMEA 2000^圆 -nätverk på baten måste du installerera ett. Mer information om NMEA 2000 finns på www.garmin.com.

GPS 17x-antennen mäste installeras i enlighet med följande instruktioner. Du behöver de fästen och verktyg som anges i varje avsnitt. De här delarna finns hos de flesta Återförsäljare av marinaprodukter. Använd alltid skyddsglasögon, hörskelydd och andningskydd nar du borrar, skärller slipar. Kontrollera alltid vad som finns bakom ytan som du sca borra eller skärä i.

Om du upplever problem med att installerera encheten kontaktar du en professionell installerator och ber om hjälp erler (om du bor i USA) kontaktar du Garmins produitsupport på Telefon [phone] erler 800/800.1020. Besök www.garmin.com /support/ für mer information. Europa: Kontakta Garmin (Europe) Ltd. på [phone].

WARNING! Lös guiden Viktig sakerhets- och produktinformation som medfoljer i Produktförpackningen für viktig information om Produkten och sakerhet.

Produktregistrering

Hjälp oss att hjälpa dig på ett bättre satt genom att fylla i vår online-Registrarering på www .garmin.com/registration/.

Skriv in serienumret som står på din GPS 17x i det avsedda utrymmet, für framtida referens. Det står på en etikett på enhetens baksida.

Serienummer

Packista och tillbehör

Innan du installerar encheten ska du kontrollera att forpackningen innehaller foljande delar. Kontakta genast din Garmin-aterforsaljare om det saknas delar.

Standardforpackning

GPS 17x-antenn
Ytmonteringsfaste
Mastmoneringsfaste
Faste for montering under dack
Monteringsmaterial (skruvar och självhäftande plattor)
NMEA 2000 T-anslutning
NMEA 2000-droppkabel -6,5 fot (2m)
- Installationsinstruktioner

Tillbehör

Extra NMEA 2000-nätverkskomponenter

Verktyg som behövs

• Borrmaskin
  Borrspets 1^1 / 8 turn (3,2mm)
• Borrspets - 3/4 tum (19 mm) für kabelhäl på mastfaste
  Halsag, 1 tum (25 mm) - for ytmontering av kabelhal
• Skruvmejsel forytmontering av skruvar
  Kornare och hammare(anvands for att markera rikthål vid ytmontering)
  Forsankare (vid montering på glasfiber)
• Marint tätningsmedel (für vissa monteringsalternativ)

Steg 1: Montera GPS 17x-antennen

Ytmontera GPS 17x-antennen och koppla den till att standardmarinfaste med en utvändig diameter på en tum, (14 gängor per tum, ingår ej). Du kan även installerera antennen under glasfiber.

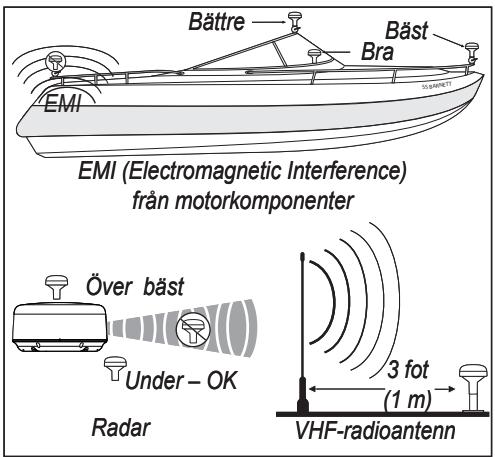

Välj ut en lamplig plats for GPS 17x-antennen på båten. För bösta mottagning bör GPS 17x-antennen monteras på en plats med obehindradsikt av himlen i alla riktningar.

• Undvik att montera GPS 17x-antennen)daren skuggas av båtens yttre struktur, en radome-antenn eller mast.
• På segelbātar undviker du att montera GPS 17x-antennen högt upp på en mast für att undvika felaktiga hastighetsavlösninger orsakade av kraftiga krängninger.
  GPS 17x-antennen ger mest stabila avlssingar nara den sitter nara vattennivan.
• Montera GPS 17x-antennen minst 3 fot

Placeringsavvagningar for GPS 17x

Satt fast antennen tillfälligt på önskad monteringsplats och testa att den fungerar som den ska. Om du upplever störninger med annan elektronik kan du försoka med en annan plats. När du har bekräftat att encheten fungerar som den ska monterar du antennen permanent.

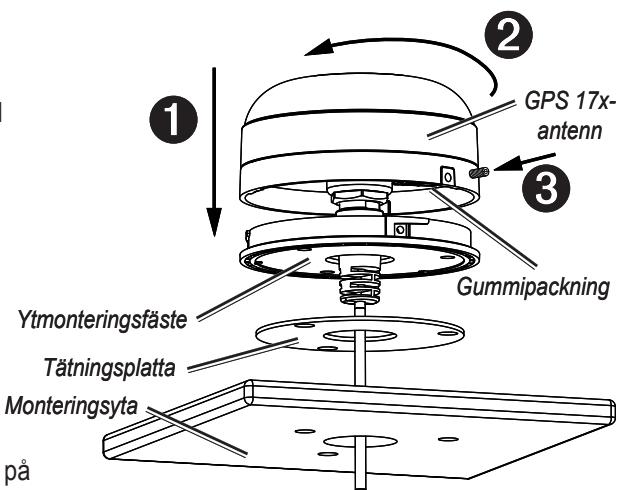

Ytmontering av GPS 17x-antennen

1. Använd ytmonteringsfässt som monteringsmall.

2. Mark ut de tre skruvplatserna på ytan med hjälp av en körnare.

3. Leta upp kabelhålet i mitten av fästet med hjälp av en penna.

4. Ställ undan ytmoneringsfäästet. Borra inte genom ytmoneringsfäästet.

5. Borra de tre 3,2 mm (1/8 tum) rikthalen.

OBS! Om du monterar GPS 17x på glasfiber bör du använda en fösänkare für att borra en fösänkning genom det övre gelcoat-lagret (men inte djupare). På sä satt undviker du sprickor i gelcoat-lagret nar skruvarna dras Åt.

1. Använd en halsag på 1 tum (25 mm) für att klippa kabelhålet i mitten.
2. Placera tätningsplattan langst ned på ytmoneringsfastet. Passa in skruvhålen.
3. Med hjälp av de medfoljande M4-skruvarna ansluter du ytmoneringsfästet på monteringsytan.
4. Led NMEA 2000-kabeln genom 1-tumskabelhålet och anslut den till GPS 17x.
5. Se till att den stora packningen ar pa plats langst ned på GPS 17x-antennen. Placera antennen på ytmoneringsfastet ① och las fast den genom att dra den medsols ②.
6. Satt fast antennen på monteringsfkestet med den medfoljande M3-installla skruven ③.
7. Led NMEA 2000-kabeln bort fran kallor till elektroniska störningar och anslut den till ditt NMEA 2000-nätverk.

Montera GPS 17x-antennen på en mast

När du har koplat mastfästesadaptern till GPS 17x kan du installerera GPS 17x med ett standardmarinfäste med en utvändig diameter på en tum, (14 gängor per tum, ingår ej). Du kan leda NMEA 2000-kabeln genom masten eller på utsidan av masten.

Sá här monterar du GPS 17 med kabeln ledd på mastens utsida:

1. Led NMEA 2000-droppkabeln genom mastfastesadaptern och placera kabeln i det lodrata spåret tillsammans med basen på mastfastesadaptern.
2. Trä mastfastesadaptern på ett standardmarinfaste med en utvändig diameter på en tum (14 gängor per tum, ingår ej). Dra inte at adaptern for hårt.
3. Anslut NMEA 2000-droppkabeln till GPS 17x-antennen.
4. Placera GPS 17x-antennen på mastfastesadaptern 1 och lås

fast den genom att vrida den medsols ②.

1. Satt fast antennen på adaptern med den medfoljande M3-installla skruven ③.
2. (Valfritt) När GPS 17 Å monterad på mastfästet fyller du kvarvarande utrymme vid det lodrata kabelspåret med ett marintätningsmedel.
3. Fäst marinfästet på baten om det inte redan ärgjort.
4. Led kabeln bort fran kallor till elektroniska störningar och anslut den till ditt NMEA 2000-nätverk.

Så här monterar du GPS 17 med kabeln ledd genom masten:

1. Placera ett standardmarinfaste med en kabelskara utvändig diameter på en tum (14 gängor per tum, ingår ej) på önskad plats och mark ut mittpunkten for masten.
2. Borra ett hal med en borrspets p^3 / _4 tum (19 mm) sa att kabeln kan passeraigenom.
3. Satt fast marinfastet pa baten.
4. Trä mastfästesadaptern på masten. Dra inte at adaptern für hart.
5. Led NMEA 2000-droppkabeln genom masten och anslut den till GPS 17x-antennen.
6. Placera GPS 17x-antennen på mastfästesadaptern ① och lás fast den genom att vrida den medsols ②.
7. Satt fast antennen på adaptern med den medfoljande M3-inställda skruven ③.
8. (Valfritt) När GPS 17 ar monterad på mastfästet fyller du det lodrata kabelspåret med ett marint tätningsmedel.
9. Led kabeln bort fran kallor till elektroniska störningar och anslut den till ditt NMEA 2000-nätverk.

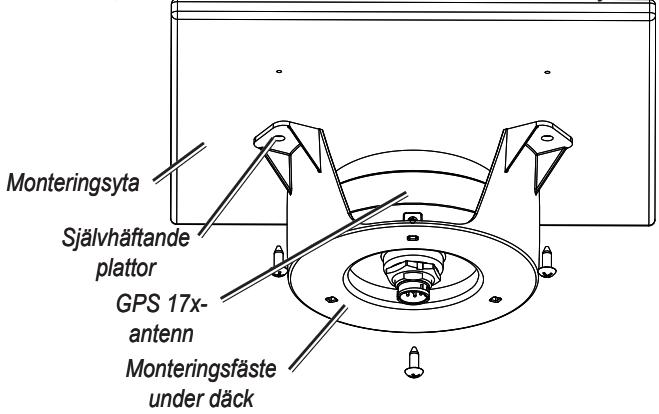

GPS 17x kan monteras under en glasfberyta med de sjalvhaftande plattor som ingar. GPS 17x kan inte hamta satellitsignaler genom metall, darfor kan du bara montera under dacket om ytan

bestarav glasfiber.

1. Välj den plats på glasfiberytan där du vill montera GPS 17x.
2. Placera de sjalvhaftande plattorna pa monteringsfastet under dack.
3. Placera GPS 17x i monteringsfustet under dack.

1. Fäst moneringsfästet under dack på monteringsytan.
2. Säkra monteringsfästet unter däck på monteringsytan med skruvar. Var mycket försiktig sä att skruvara inte gärigen多项 dackets övre yta.
3. Anslut ström-/datakabeln till GPS 17x.
4. Led kabeln bort fran kallor till elektroniska störningar och anslut den till ditt NMEA 2000-nätverk.

Steg 2: Anslut GPS 17x-antennen till ditt NMEA 2000-nätverket

GPS 17x levereras med en NMEA 2000 T-anslutning och en NMEA 2000-droppkabel. Du anvander dessa två komponenter for att ansluta GPS 17x till ditt befindliga NMEA 2000-nätverk. Om du inte har ett befindigt NMEA 2000-nätverk måste du installerera ett i baten. Mer information om NMEA 2000 finns på www.garmin.com.

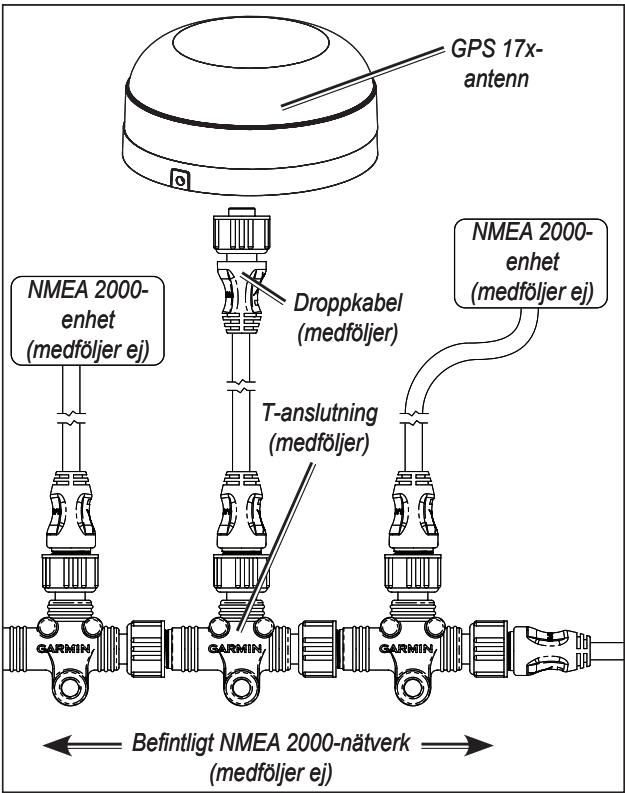

Så har ansluter du GPS 17x till ditt befintliga NMEA 2000-nätverk:

1. Bestäm en lamplig plats for att ansluta GPS 17x till det befindliga NMEA 2000-stamnätet.
2. Koppla bort ena sidan av en NMEA 2000 T-anslutning frän stamnätet narrmast den plats där du vill ansluta GPS 17x-antennen. Om du behöver Förlänga NMEA 2000-stamnätet ansluter du en lámplig Förlangningskabel for NMEA 2000-stamnätet (medfoljer inte) till sidan av den T-anslutting som du kopplade bort.
3. Anslut en av de medfoljande T-anslutningarna i NMEA 2000-stamnätet.

1. Led en av de medfoljande droppkablarna fran GPS 17x-antennen till ovensidan av den Tanslutting du lade till i NMEA 2000-nätverket.

Om den inbyggda droppkabeln inte ar tillräckligt lang kan du lagga till en droppkabelförlängning på upp till 13 fot (4 m). Om du behöver mer kabel lagger du till en förlängning till NMEA 2000-stamnatet, entigt anvisingarna für NMEA 2000.

Steg 3: Uppdatera plottern

Om du vill kontrollera kompatiliteten med GPS 17x uppgraderar du Garmin-plottern med den senaste programvaran. Mer information finns på http://www8.garmin.com/support/download.jsp

Specificationer

Fysiska

matt: 3^19 / 32 tum (91,6mm) diameter × 1^15 / 16 tum (49,5mm) hog

Vikt: 7,1 oz. (201 g)

NMEA 2000-droppkabel: 19 fot, 8 tum (6 m)

Temperaturinterval: -22°F (-30°C) till 176°F (80°C)

Höljets material: Helt tātad, stöttålig plastlegering, vattentät enligt IEC 529 IPX7-normer

Ström

Strömforbrukning: 9-16 V likström oreglerat

Inström: 40 mA vid 12 V likström

NMEA 2000 LEN-nummer (Load Equivalency Number): 1 (100 mA)

Noggrannhet

GPS: <33 fot (10 m), normal 95%

DGPS: 10-16 fot (3 - 5m) normalt 95% (WAAS/EGNOS-noggrannhet.)

Hastiget: 0,05 meter/sek i stadigt lage

PGN-information for NMEA 2000

Sända		Ta emot
059392	ISO-erkännande	059392	ISO-erkännande
060928	ISO-adresskrav	059904	ISO-begåran
126208	NMEA - Kommando/begåra/godkännagruppfunktion	060928	ISO-adresskrav
126464	Sända/ta emot PGN-lista med grup-pfunktion	126208	NMEA - Kommando/begåra/godkännagrup-pfunktion
126992	Systemtid och -datum
126996	Produktinformation	GPS 17x ør NMEA 2000-certifierad
129025	Position - Snabb upppatering
129026	COG & SOG - Snabb upppatering
129029	GNSS-positionsdata
129539	GNSS DOP:er
129540	GNSS Sats i vy

Överensstämmlseförklaring (DoC)

Härmed intygar Garmin attenna GPS 17x uppyller de grundläggande kraven och andra tillampliga foreskrifter i direktiv 1999/5/EC.

Den fullständiga überensstammelsefaktivierungen finns på Garmin webplats for din Garmin-product: www.garmin.com/products/gps17x/. Klicka på Manuals

(Handböcker) och sedan på Declaration of Conformity (Överensstämmlelseförklaring).

Programlicensavtal

GENOM ATT ANVÄNDA GPS 17x ACCEPTERAR DU ATT FÖLJA VILLKOREN I FÖLJANDE PROGRAMLICENSAVTAL. DU BÖR LÄSA IGENOM DET HÄR AVTALET NOGGRANT.

Garmin ger dig en begränsad licens für använding av den programvara som ar inbäddad i encheten ("Programvaran") i binär körbar form for normal drift av Produkten. Åganderätten och de intellektuella immateriella rättigheterna i och for Programvaran tillhör Garmin.

Du accepterar att Programvaran tillhör Garmin och är skyddad enligt de copyrightlagar som gäller i USA samt enligt internationella copyrightöverenskommelser. Du bekräftar vidare att strukturen på, organisationen av och koden För Programvaran ár värdefulla foretagshemligheter som tillhör Garmin och att källkoden För Programvaran ár en värdefull affärshemlighest som tillhör Garmin. Du intygar att du intekommen att dekompilera, demontera, øndra eller bakåtkompilera Programvaran eller nàgon del av den på eller på nagot annat satt góra om Programvaranulled nàgon del av den till läsbar formEller skapa nagot arbete som bygger på Programvaran. Du intygar ocksá att du intekommen att exportera uller aterexportera Programvaran till nagot land i strid med de exportkontrollagar som gäller i USA.
