MANUALE UTENTE GPS 17X NMEA 2000 GARMIN

GPS 17x NMEA 2000 - Instructions d’installation

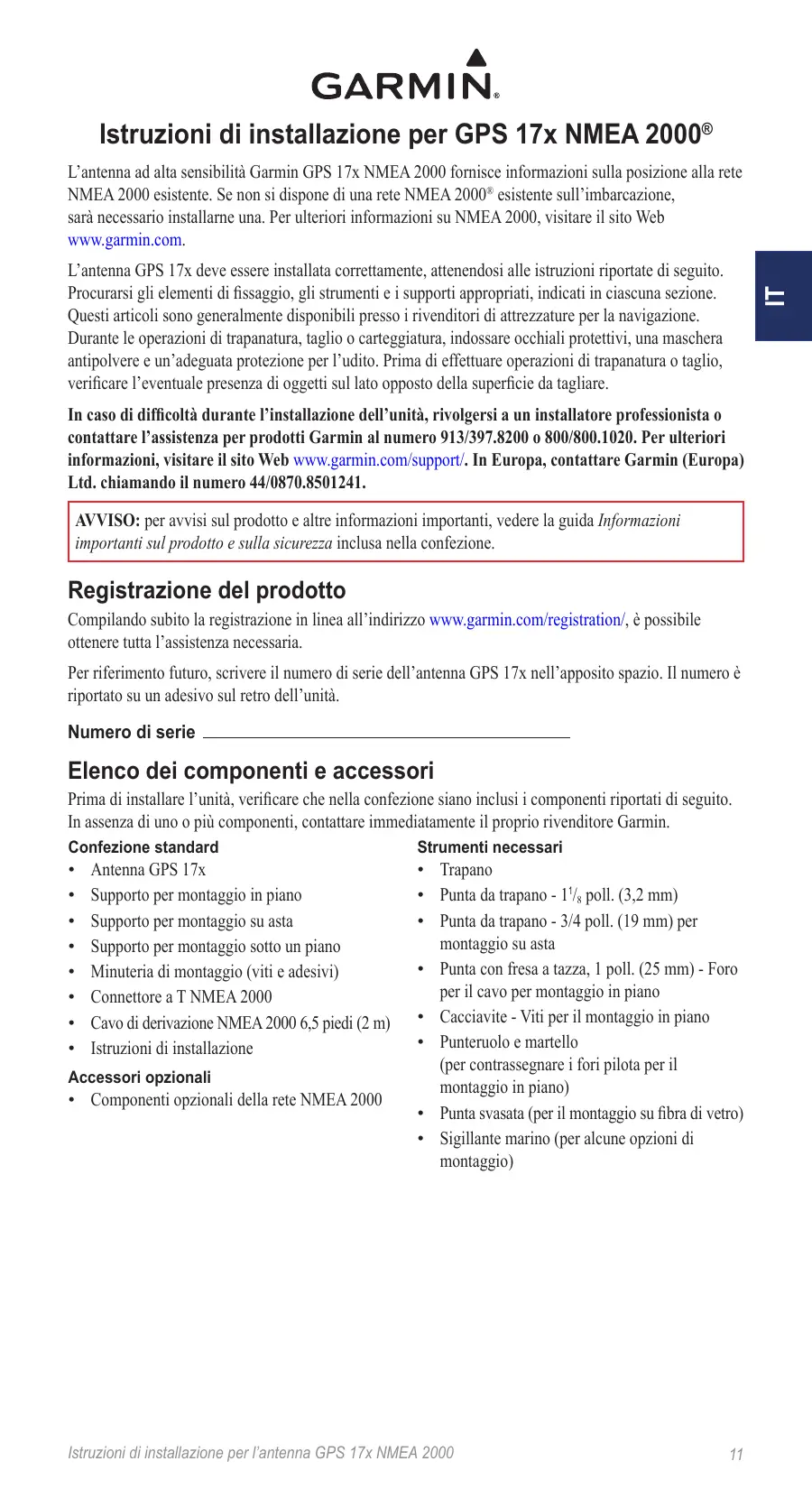

Istruzioni di installazione per GPS 17x NMEA 2000® L’antenna ad alta sensibilità Garmin GPS 17x NMEA 2000 fornisce informazioni sulla posizione alla rete NMEA 2000 esistente. Se non si dispone di una rete NMEA 2000® esistente sull’imbarcazione, sarà necessario installarne una. Per ulteriori informazioni su NMEA 2000, visitare il sito Web www.garmin.com.

IT L’antenna GPS 17x deve essere installata correttamente, attenendosi alle istruzioni riportate di seguito. Procurarsi gli elementi di fissaggio, gli strumenti e i supporti appropriati, indicati in ciascuna sezione. Questi articoli sono generalmente disponibili presso i rivenditori di attrezzature per la navigazione. Durante le operazioni di trapanatura, taglio o carteggiatura, indossare occhiali protettivi, una maschera antipolvere e un’adeguata protezione per l’udito. Prima di effettuare operazioni di trapanatura o taglio, verificare l’eventuale presenza di oggetti sul lato opposto della superficie da tagliare. In caso di difficoltà durante l’installazione dell’unità, rivolgersi a un installatore professionista o contattare l’assistenza per prodotti Garmin al numero 913/397.8200 o 800/800.1020. Per ulteriori informazioni, visitare il sito Web www.garmin.com/support/. In Europa, contattare Garmin (Europa) Ltd. chiamando il numero 44/0870.8501241. AVVISO: per avvisi sul prodotto e altre informazioni importanti, vedere la guida Informazioni importanti sul prodotto e sulla sicurezza inclusa nella confezione.

Registrazione del prodotto

Compilando subito la registrazione in linea all’indirizzo www.garmin.com/registration/, è possibile ottenere tutta l’assistenza necessaria. Per riferimento futuro, scrivere il numero di serie dell’antenna GPS 17x nell’apposito spazio. Il numero è riportato su un adesivo sul retro dell’unità. Numero di serie

Elenco dei componenti e accessori

Prima di installare l’unità, verificare che nella confezione siano inclusi i componenti riportati di seguito. In assenza di uno o più componenti, contattare immediatamente il proprio rivenditore Garmin. Confezione standard

Antenna GPS 17x Supporto per montaggio in piano Supporto per montaggio su asta Supporto per montaggio sotto un piano Minuteria di montaggio (viti e adesivi) Connettore a T NMEA 2000 Cavo di derivazione NMEA 2000 6,5 piedi (2 m) Istruzioni di installazione

• Componenti opzionali della rete NMEA 2000

• Trapano • Punta da trapano - 11/8 poll. (3,2 mm) • Punta da trapano - 3/4 poll. (19 mm) per montaggio su asta • Punta con fresa a tazza, 1 poll. (25 mm) - Foro per il cavo per montaggio in piano • Cacciavite - Viti per il montaggio in piano • Punteruolo e martello (per contrassegnare i fori pilota per il montaggio in piano) • Punta svasata (per il montaggio su fibra di vetro) • Sigillante marino (per alcune opzioni di montaggio)

Istruzioni di installazione per l’antenna GPS 17x NMEA 2000

Fase 1: montaggio dell’antenna GPS 17x

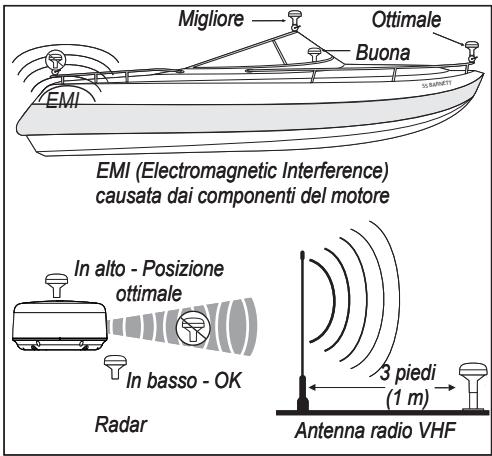

L’antenna GPS 17x può essere installata su in piano, su un supporto marittimo per asta filettata standard da 1 poll. di dimensioni esterne (14 TPI, filetti per pollice - Non inclusa) o sotto un piano in fibra di vetro. Selezionare una posizione appropriata per l’antenna GPS 17x sull’imbarcazione. Per garantire una ricezione ottimale, installare l’antenna GPS 17x in una posizione priva di ostacoli in tutte le direzioni.

causata dai componenti del motore • Evitare di installare l’antenna GPS 17x in posizioni in cui verrebbe coperta dalla sovrastruttura dell’imbarcazione, dall’antenna In alto - Posizione ottimale di un sistema per il rilevamento o dall’albero. • Sulle imbarcazioni a vela, non installare l’antenna GPS 17x nella parte alta dell’albero 3 piedi In basso - OK (1 m) per impedire che la lettura della velocità risulti Radar Antenna radio VHF imprecisa a causa dell’eccessiva inclinazione. • L’antenna GPS 17x fornisce letture più Considerazioni sul posizionamento dell’antenna GPS 17x stabili se posizionata in prossimità del livello dell’acqua. • Installare l’antenna GPS 17x ad almeno 3 piedi (1 m) dal percorso di eventuali raggi radar o antenne radio VHF (preferibilmente in posizione più elevata). Fissare temporaneamente l’antenna nella posizione prescelta e verificarne il corretto funzionamento. Se si verificano interferenze con altra strumentazione elettronica, scegliere una posizione diversa. Quando il funzionamento appare corretto, fissare l’antenna in modo permanente.

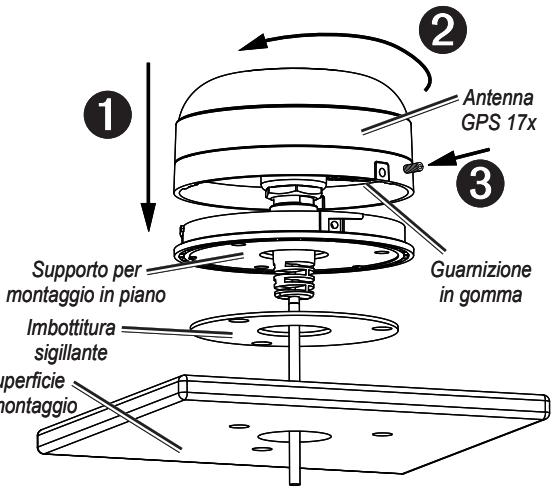

Montaggio dell’antenna GPS 17x in piano

1. Utilizzare il supporto per montaggio in piano come modello per il montaggio. • Utilizzare un punteruolo per contrassegnare i tre punti per le viti sulla superficie. • Utilizzare una matita per contrassegnare il foro per il cavo al centro del supporto. • Non utilizzare il supporto per montaggio in piano mentre si praticano i fori con il trapano. 2. Praticare i tre fori guida da 3,2 mm (1/8 poll.). Nota: se si sta installando l’antenna GPS 17x su fibra di vetro, si consiglia di utilizzare una punta svasata per praticare un foro svasato sullo strato superiore in gelcoat senza raggiungere gli strati inferiori. In questo modo è possibile evitare le crepe prodotte dal serraggio delle viti nello strato in gelcoat. 3. Utilizzare una punta con fresa a tazza da 1 poll. (25 mm) per eseguire il taglio del foro per il cavo al centro. 4. Posizionare l’imbottitura sigillante sul lato inferiore del supporto per montaggio in piano. Accertarsi che i fori per viti siano allineati.

5. Utilizzare le viti M4 incluse per collegare il supporto di montaggio in piano alla superficie di installazione. 6. Instradare il cavo di NMEA 2000 attraverso il foro per cavo da 1 poll. e collegarlo all’antenna GPS 17x.

Supporto per montaggio in piano

Guarnizione in gomma

Imbottitura sigillante 7. Accertarsi che la guarnizione grande sia Superficie in posizione sul lato inferiore dell’antennadi montaggio

GPS 17x, posizionare l’antenna sul supporto di montaggio in piano ➊, quindi ruotarla in senso orario per bloccarla in posizione ➋.

8. Fissare l’antenna al supporto di montaggio mediante la vite di bloccaggio M3 inclusa ➌. 9. Instradare il cavo di NMEA 2000 lontano da sorgenti di interferenza elettronica e collegarlo alla rete NMEA 2000.

Istruzioni di installazione per l’antenna GPS 17x NMEA 2000

Montaggio su asta dell’antenna GPS 17x

Dopo aver collegato l’adattatore per montaggio su asta all’antenna GPS 17x, è possibile installare l’antenna su asta filettata standard da 1 poll. di dimensioni esterne (14 TPI - Non inclusa). Il cavo NMEA 2000 può essere instradato all’interno o all’esterno dell’asta. Per installare l’antenna GPS 17x con il cavo all’esterno dell’asta: 1. Instradare il cavo NMEA 2000 di derivazione attraverso l’adattatore per montaggio su asta, quindi posizionare il cavo nella scanalatura verticale lungo la base dell’adattatore. 2. Inserire l’adattatore per montaggio su asta sull’asta filettata standard da 1 poll. di dimensioni esterne (14 TPI - Non inclusa). Non serrare l’adattatore più del necessario. 4. Posizionare l’antenna GPS 17x sull’adattatore per montaggio su asta ➊ e ruotarla in senso orario per bloccarla in posizione ➋.

5. Fissare l’antenna all’adattatore mediante la vite di bloccaggio M3 inclusa ➌. 6. (Opzionale) Dopo avere installato l’antenna GPS 17x sul supporto per montaggio su asta, adoperare un sigillante marino per riempire gli spazi vuoti della scanalatura verticale per il cavo.

3. Collegare il cavo di derivazione NMEA 2000 all’antenna GPS 17x.

7. Fissare il supporto per navigazione all’imbarcazione. 8. Instradare il cavo lontano da sorgenti di interferenza elettronica e collegarlo alla rete NMEA 2000.

montaggio su asta Per installare l’antenna GPS 17x con il cavo all’interno dell’asta: 1. Posizionare un supporto per sistemi di navigazione Scanalatura standard sull’asta filettata standard da 1 poll. di verticale per cavo dimensioni esterne (14 TPI - Non inclusa) nel punto desiderato, quindi contrassegnare approssimativamente il centro del supporto.

2. Praticare un foro con la punta da trapano da 3/4 poll. (19 mm) per il cavo. 3. Fissare il supporto per navigazione all’imbarcazione. 4. Inserire l’adattatore per montaggio su asta sull’asta. Non serrare l’adattatore più del necessario. 5. Instradare il cavo di derivazione NMEA 2000 attraverso l’asta e collegarlo all’antenna GPS 17x. 6. Posizionare l’antenna GPS 17x sull’adattatore per montaggio su asta ➊ e ruotarla in senso orario per bloccarla in posizione ➋. 7. Fissare l’antenna all’adattatore mediante la vite di bloccaggio M3 inclusa ➌. 8. (Opzionale) Dopo avere installato l’antenna GPS 17x sul supporto per montaggio su asta, adoperare un sigillante marino per riempire la scanalatura verticale per cavo. 9. Instradare il cavo lontano da sorgenti di interferenza elettronica e collegarlo alla rete NMEA 2000.

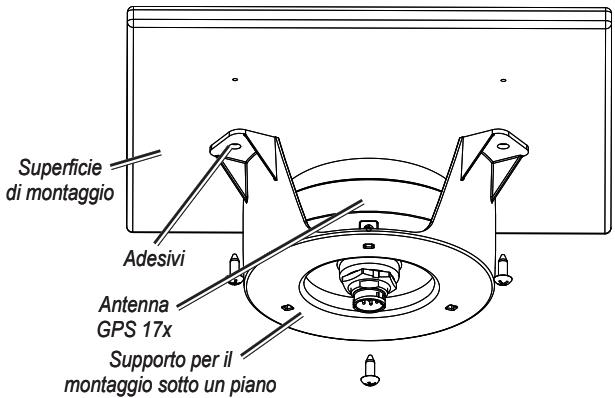

Montaggio sottoponte dell’antenna GPS 17x

L’antenna GPS 17x può essere installata sotto una superficie in fibra di vetro mediante gli adesivi inclusi. Poiché l’antenna GPS 17x non può acquisire il segnale satellitare attraverso il metallo, il supporto di montaggio deve essere installato sotto un piano in fibra di vetro. 1. Determinare la posizione sulla superficie in fibra di vetro in cui si desidera montare l’antenna GPS 17x. 2. Posizionare le piastre adesive sulla staffa di montaggio sottocoperta. 3. Posizionare l’antenna GPS 17x nella staffa di montaggio sottocoperta. 4. Far aderire la staffa di montaggio sottocoperta alla superficie di montaggio.

Superficie di montaggio Adesivi Antenna GPS 17x Supporto per il montaggio sotto un piano

Istruzioni di installazione per l’antenna GPS 17x NMEA 2000

5. Fissare la staffa di montaggio sottocoperta con viti alla superficie di montaggio. Prestare particolare attenzione a non penetrare la superficie del ponte. 6. Collegare il cavo dati/alimentazione all’unità GPS 17x. 7. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato alla rete NMEA 2000.

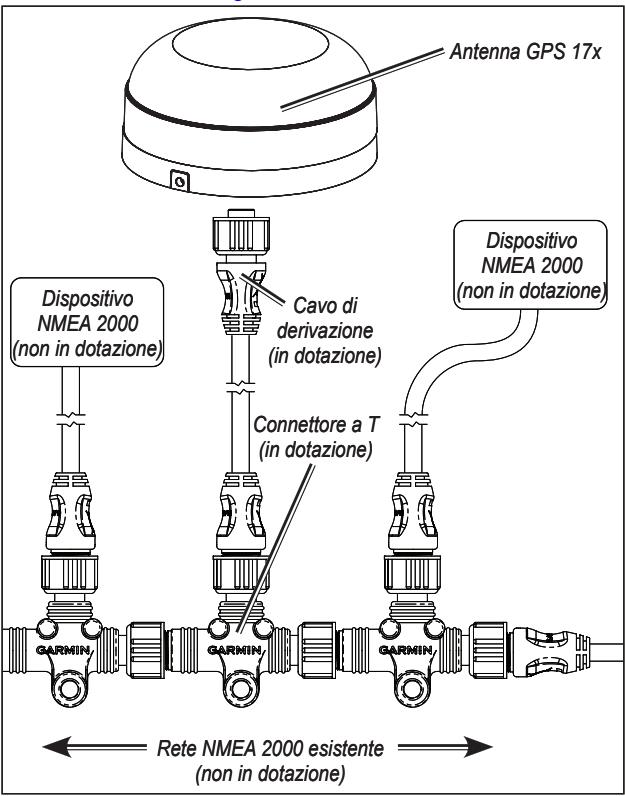

Fase 2: collegamento dell’antenna GPS 17x alla rete NMEA 2000 esistente

IT L’antenna GPS 17x viene fornita con un connettore a T NMEA 2000 e un cavo di derivazione NMEA 2000. Questi due componenti saranno utilizzati per collegare il GPS 17x alla rete NMEA 2000 esistente. Se non si dispone di una rete NMEA 2000 esistente, sarà necessario installarne una. Per ulteriori informazioni su NMEA 2000, visitare il sito Web www.garmin.com. Per collegare l’antenna GPS 17x alla rete NMEA 2000 esistente: 1. Individuare la posizione appropriata per collegare l’antenna GPS 17x al backbone NMEA 2000 esistente. 2. Scollegare l’estremità di un connettore a T di NMEA 2000 dal backbone vicino alla posizione in cui si desidera collegare l’antenna GPS 17x.

Dispositivo NMEA 2000 (non in dotazione)

Se è necessario estendere il backbone NMEA 2000, collegare un cavo di estensione adeguato (non incluso) all’estremità del connettore a T scollegato.

Cavo di derivazione (in dotazione)

Dispositivo NMEA 2000 (non in dotazione)

Connettore a T (in dotazione)

3. Collegare uno dei connettori a T inclusi nel backbone NMEA 2000. 4. Instradare il cavo di derivazione incluso con l’antenna GPS 17x verso la parte superiore del connettore a T aggiunto alla rete NMEA 2000.

Rete NMEA 2000 esistente (non in dotazione)

Se il cavo di derivazione incluso non è abbastanza lungo, è possibile aggiungere un’estensione lunga fino a 13 piedi (4 m). Se il cavo non è sufficiente, aggiungere un’estensione al backbone, sulla base delle linee guida NMEA 2000.

Fase 3: aggiornamento del chartplotter

Per garantire la compatibilità con l’antenna GPS 17x, si consiglia di aggiornare il chartplotter Garmin con la versione software più recente. Per ulteriori informazioni, visitare http://www.garmin.com/support /download.jsp.

Istruzioni di installazione per l’antenna GPS 17x NMEA 2000

Fisiche Dimensioni: 3 19/32 poll. (91,6 mm) diametro × 1 15/16 poll. (49,5 mm) altezza Peso: 7,1 oncie (201 g) Cavo di derivazione NMEA 2000: 19 piedi,

8 poll. (6 m) Intervallo di temperatura: da -22°F (-30°C)

a176°F (80°C) Materiale del rivestimento: completamente stagno, lega plastica e alluminio a elevata resistenza, impermeabile in conformità agli standard IEC 529 IPX7

Alimentazione Alimentazione in entrata:9–16 Vcc non regolata Corrente in ingresso:40 mA a 12 Vcc Numero LEN (Load Equivalency Number) NMEA 2000: 1 (100mA) Precisione GPS: <33 piedi (10 m) 95% tipico DGPS: 10–16 piedi (3–5 m) 95% tipico (precisione WAAS/EGNOS) Velocità: 0,05 metri/sec a velocità costante

Informazioni su PGN NMEA 2000 Trasmissione

Richiesta indirizzo ISO

NMEA - Funzione di gruppo comando/ richiesta/riconoscimento

Richiesta indirizzo ISO

Funzione di gruppo di Elenco PGN in trasmissione/ricezione

NMEA - Funzione di gruppo comando/richiesta/riconoscimento

Data e ora del sistema

Informazioni sul prodotto

Posizione - Aggiornamento rapido

COG & SOG - Aggiornamento rapido

Satelliti GNSS in vista

L’antenna GPS 17x è certificata NMEA 2000

Dichiarazione di conformità (DoC)

Con il presente documento, Garmin dichiara che GPS 17x è conforme ai requisiti essenziali e alle altre disposizioni in materia previste dalla Direttiva 1999/5/CE. Per visualizzare l’intero documento della Dichiarazione di conformità, visitare il sito Web Garmin relativo al prodotto: www.garmin.com/products/gps17x/. Fare clic su Manuals, quindi selezionare il collegamento Declaration of Conformity.

Contratto di licenza software

L’USO DEL GPS 17x IMPLICA L’ACCETTAZIONE DEI TERMINI E DELLE CONDIZIONI SPECIFICATI NEL SEGUENTE CONTRATTO DI LICENZA SOFTWARE. LEGGERE ATTENTAMENTE IL CONTRATTO RIPORTATO DI SEGUITO. Garmin concede una licenza limitata per l’utilizzo del software integrato in questa periferica (il “Software”) in forma binaria per il normale funzionamento del prodotto. Il titolo e i diritti di proprietà e proprietà intellettuale relativi al Software sono esclusivi di Garmin. L’utente prende atto che il Software è di proprietà di Garmin ed è protetto dalle leggi sul copyright in vigore negli Stati Uniti d’America e dai trattati internazionali sul copyright. L’utente riconosce inoltre che la struttura, l’organizzazione e il codice del Software sono considerati segreti commerciali di Garmin e che il Software in formato sorgente resta un segreto commerciale di Garmin. L’utente accetta di non decompilare, disassemblare, modificare, decodificare o convertire in formato leggibile il Software o parte di esso né di creare altri prodotti basati sul Software. L’utente accetta di non esportare o riesportare il Software in qualsiasi paese in violazione delle leggi sul controllo delle esportazioni in vigore negli Stati Uniti.
