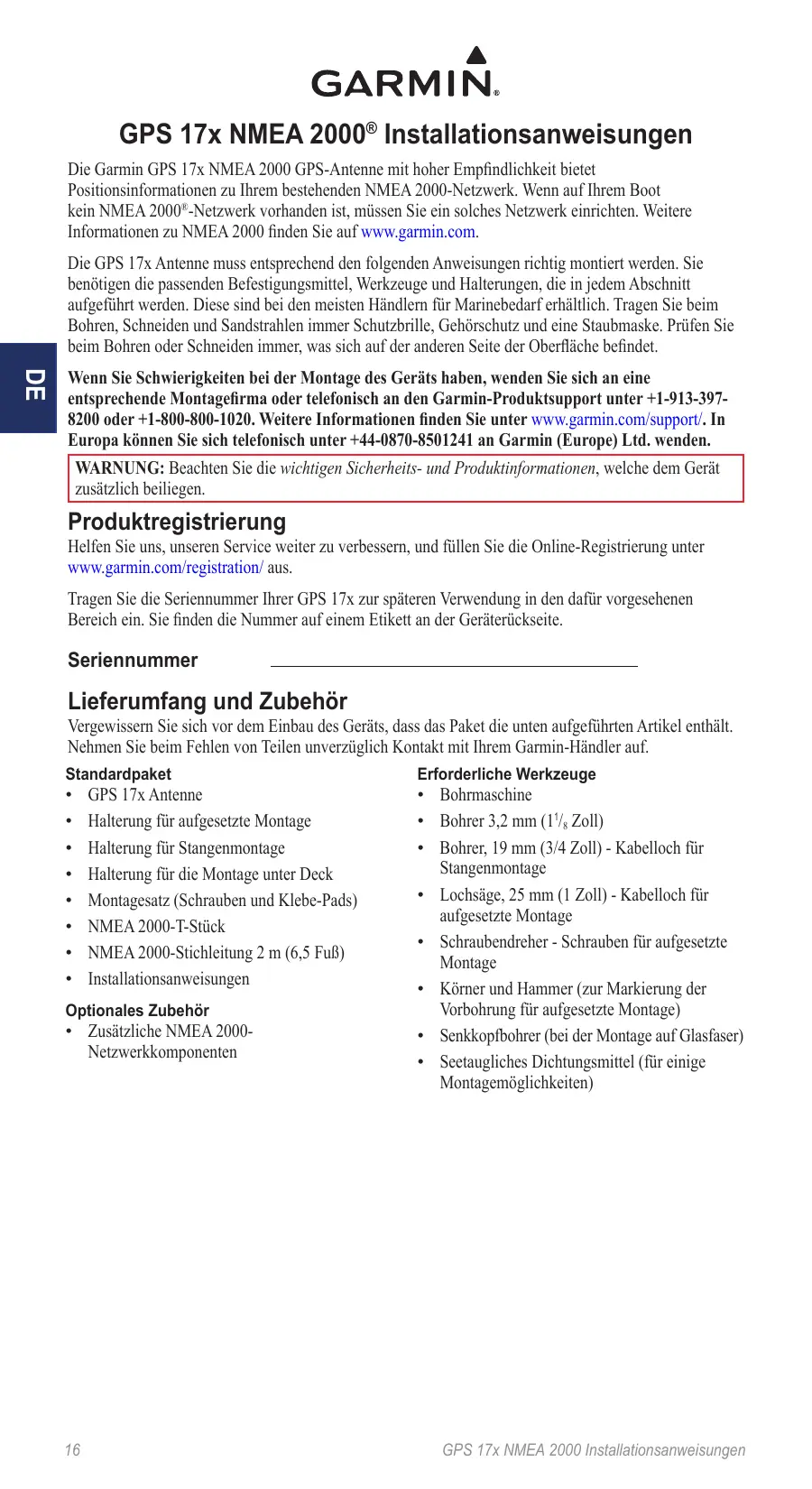

GPS 17x NMEA 2000® Installationsanweisungen Die Garmin GPS 17x NMEA 2000 GPS-Antenne mit hoher Empfindlichkeit bietet Positionsinformationen zu Ihrem bestehenden NMEA 2000-Netzwerk. Wenn auf Ihrem Boot kein NMEA 2000®-Netzwerk vorhanden ist, müssen Sie ein solches Netzwerk einrichten. Weitere Informationen zu NMEA 2000 finden Sie auf www.garmin.com. Die GPS 17x Antenne muss entsprechend den folgenden Anweisungen richtig montiert werden. Sie benötigen die passenden Befestigungsmittel, Werkzeuge und Halterungen, die in jedem Abschnitt aufgeführt werden. Diese sind bei den meisten Händlern für Marinebedarf erhältlich. Tragen Sie beim Bohren, Schneiden und Sandstrahlen immer Schutzbrille, Gehörschutz und eine Staubmaske. Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet.

DE Wenn Sie Schwierigkeiten bei der Montage des Geräts haben, wenden Sie sich an eine entsprechende Montagefirma oder telefonisch an den Garmin-Produktsupport unter +1-913-3978200 oder +1-800-800-1020. Weitere Informationen finden Sie unter www.garmin.com/support/. In Europa können Sie sich telefonisch unter +44-0870-8501241 an Garmin (Europe) Ltd. wenden. WARNUNG: Beachten Sie die wichtigen Sicherheits- und Produktinformationen, welche dem Gerät zusätzlich beiliegen.

Produktregistrierung

Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung unter www.garmin.com/registration/ aus. Tragen Sie die Seriennummer Ihrer GPS 17x zur späteren Verwendung in den dafür vorgesehenen Bereich ein. Sie finden die Nummer auf einem Etikett an der Geräterückseite.

Lieferumfang und Zubehör

Vergewissern Sie sich vor dem Einbau des Geräts, dass das Paket die unten aufgeführten Artikel enthält. Nehmen Sie beim Fehlen von Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf. Standardpaket

GPS 17x Antenne Halterung für aufgesetzte Montage Halterung für Stangenmontage Halterung für die Montage unter Deck Montagesatz (Schrauben und Klebe-Pads) NMEA 2000-T-Stück NMEA 2000-Stichleitung 2 m (6,5 Fuß) Installationsanweisungen

• Zusätzliche NMEA 2000Netzwerkkomponenten

Erforderliche Werkzeuge

• Bohrmaschine • Bohrer 3,2 mm (11/8 Zoll) • Bohrer, 19 mm (3/4 Zoll) - Kabelloch für Stangenmontage • Lochsäge, 25 mm (1 Zoll) - Kabelloch für aufgesetzte Montage • Schraubendreher - Schrauben für aufgesetzte Montage • Körner und Hammer (zur Markierung der Vorbohrung für aufgesetzte Montage) • Senkkopfbohrer (bei der Montage auf Glasfaser) • Seetaugliches Dichtungsmittel (für einige Montagemöglichkeiten)

GPS 17x NMEA 2000 Installationsanweisungen

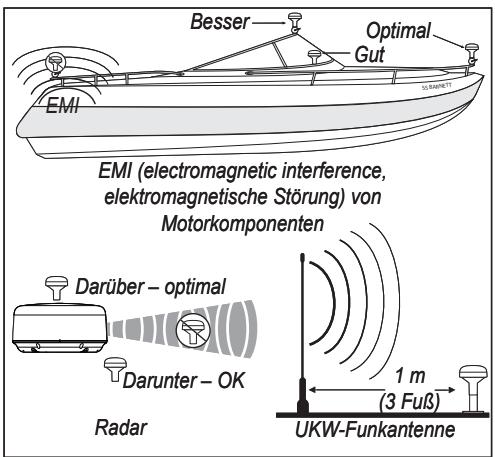

Schritt 1: Montieren Sie die GPS 17x Antenne

Sie können die GPS 17x Antenne auf einer Oberfläche montieren, sie an einer seetauglichen Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro Zoll (nicht enthalten) anbringen oder sie sogar unter Glasfasermaterial installieren. Besser

SS BARNETT EMI EMI (electromagnetic interference,

• Sie darf nicht von den Aufbauten des Schiffs, elektromagnetische Störung) von einer anderen Antenne oder einem Mast Motorkomponenten verdeckt werden. Darüber – optimal • Bringen Sie die Antenne GPS 17x auf einem Segelboot nicht zu hoch am Mast an, um die Geschwindigkeitsmesswerte nicht durch 1m Darunter – OK übermäßiges Krängen zu verfälschen. (3 Fuß) • Näher an der Wasseroberfläche liefert die Radar UKW-Funkantenne Antenne stabilere Werte. Aspekte zur Montage der GPS 17x • Halten Sie beim Befestigen einen Mindestabstand von 1 m (3 Fuß) zum Radarstrahl (möglichst oberhalb davon) oder zur UKWFunkantenne ein. Positionieren Sie die Antenne vorläufig an ihrem vorgesehenen Ort, und prüfen Sie sie zunächst auf ihre Funktion. Wenn es zu Interferenzen mit anderen Geräten kommt, versuchen Sie es an einer anderen Stelle. Sobald sie richtig funktioniert, bringen Sie die Antenne fest an.

Aufgesetzte Montage der GPS 17x Antenne

1 Verwenden Sie die Halterung für aufgesetzte Montage als Montageschablone. •

Verwenden Sie einen Körner, um die drei Schraubenpositionen auf der Oberfläche zu markieren.

Verwenden Sie einen Stift, um das Loch für das Kabel in der Mitte der Halterung vorzuzeichnen.

• Legen Sie die Halterung für aufgesetzte Montage beiseite. Bohren Sie nicht durch die Halterung für aufgesetzte Montage. 2. Bohren Sie drei 3,2-mm-Löcher (1/8 Zoll) vor. Hinweis: Wenn Sie die GPS 17x auf Glasfaser montieren, wird die Verwendung eines Senkkopfbohrers empfohlen, um eine saubere Gegenbohrung durch die obere Gelcoat-Schicht (jedoch nicht tiefer) vorzunehmen. Dadurch wird verhindert, dass die Gelcoat-Schicht beim Anziehen der Schrauben bricht. 3. Verwenden Sie eine Lochsäge (25 mm, 1 Zoll), um das Loch für das Kabel in die Mitte zu schneiden. 4. Setzen Sie die Dichtungsunterlage auf die Unterseite der Halterung für aufgesetzte Montage. Stellen GPS 17x Sie sicher, dass die Bohrlöcher Antenne ausgerichtet sind. 5. Verwenden Sie die mitgelieferten M4-Schrauben, um die Halterung für aufgesetzte Montage auf der Montagefläche zu befestigen. Gummidichtung Halterung für aufgesetzte 6. Verlegen Sie das NMEA 2000-Kabel Montage durch das 25 mm (1 Zoll) große Dichtungsunterlage Loch für das Kabel, und verbinden Sie es mit der GPS 17x. Montagefläche 7. Stellen Sie sicher, dass die große Dichtung unten an der GPS 17x befestigt ist, setzen Sie die Antenne auf die Halterung für aufgesetzte Montage ➊, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt ➋.

8. Befestigen Sie die Antenne mithilfe der mitgelieferten M3-Feststellschraube ➌ an der Halterung. 9. Verlegen Sie das NMEA 2000-Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und verbinden Sie es mit dem NMEA 2000-Netzwerk.

GPS 17x NMEA 2000 Installationsanweisungen

DE Wählen Sie auf Ihrem Boot einen geeigneten Ort für die GPS 17x Antenne aus. Bringen Sie die Antenne so an, dass in alle Richtungen freie Sicht zum Himmel besteht, um für einen bestmöglichen Empfang zu sorgen.

Montieren der GPS 17x Antenne an einer Stange

Indem Sie den Stangenmontageadapter an der GPS 17x befestigen, können Sie die GPS 17x an einer Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro Zoll (nicht enthalten) anbringen. Sie können das NMEA 2000-Kabel innen oder außen führen.

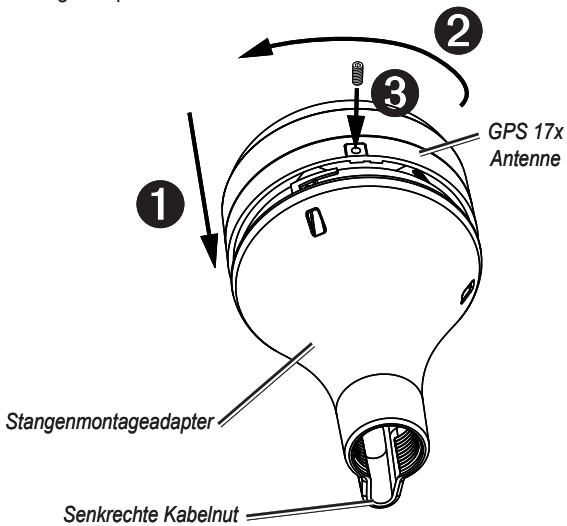

DE So montieren Sie die GPS 17x mit außen geführtem Kabel: 1. Verlegen Sie die NMEA 2000-Stichleitung durch den Stangenmontageadapter, und legen Sie das Kabel in die senkrechte Nut entlang des Stangenmontageadapters. 2. Drehen Sie den Stangenmontageadapter auf eine seetaugliche Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro Zoll (nicht enthalten). Ziehen Sie den Adapter nicht zu fest an. 3. Verbinden Sie die NMEA 2000-Stichleitung mit der GPS 17x. 4. Setzen Sie die GPS 17x auf den Stangenmontageadapter ➊, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt ➋. 5. Befestigen Sie die Antenne mithilfe der mitgelieferten GPS 17x M3-Feststellschraube am Adapter ➌. Antenne 6. (Optional) Sobald die GPS 17x mit der Stangenhalterung verbunden ist, füllen Sie den Spalt in der senkrechten Kabelnut mit einem seetauglichen Dichtungsmittel auf. 7. Bringen Sie die Stangenhalterung am Schiff an, wenn sie noch nicht befestigt wurde. Stangenmontageadapter 8. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und verbinden Sie es mit dem NMEA 2000Senkrechte Kabelnut Netzwerk.

So montieren Sie die GPS 17 mit innen geführtem Kabel: 1. Bringen Sie eine seetaugliche Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro Zoll (nicht enthalten) an der gewünschten Stelle an, und markieren Sie die ungefähre Mitte der Halterung. 2. Bringen Sie mit einem Bohrer (19 mm, 3/4 Zoll) eine Bohrung für das Kabel an. 3. Befestigen Sie die Bootshalterung am Schiff. 4. Drehen Sie den Stangenmontageadapter auf die Stange. Ziehen Sie den Adapter nicht zu fest an. 5. Verlegen Sie die NMEA 2000-Stichleitung durch die Stange, und schließen Sie sie an die GPS 17x an. 6. Setzen Sie die GPS 17x auf den Stangenmontageadapter ➊, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt ➋. 7. Befestigen Sie die Antenne mithilfe der mitgelieferten M3-Feststellschraube am Adapter ➌. 8. (Optional) Sobald die GPS 17x mit der Stangenhalterung verbunden ist, füllen Sie die senkrechte Kabelnut mit einem seetauglichen Dichtungsmittel auf. 9. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und verbinden Sie es mit dem NMEA 2000-Netzwerk.

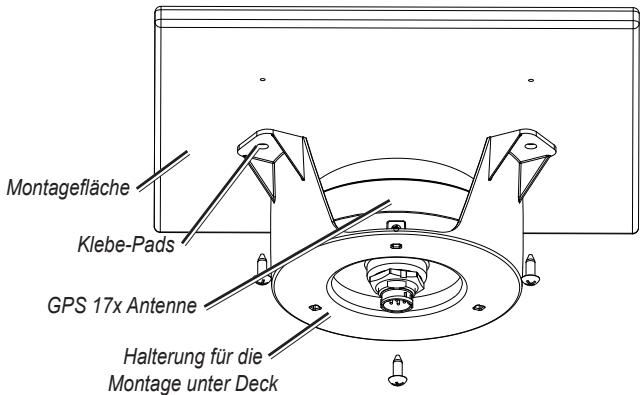

Montieren der GPS 17x Antenne unter Deck

Die GPS 17x kann mit den mitgelieferten Klebe-Pads unter einer Glasfaseroberfläche montiert werden. Die GPS 17x empfängt unter Metall keine Satellitensignale, d. h. Sie können die Montage unter Deck nur unter einer Glasfaseroberfläche vornehmen.

Montagefläche Klebe-Pads GPS 17x Antenne

1. Bestimmen Sie, an welcher Stelle Halterung für die die GPS 17x-Antenne auf der Montage unter Deck Glasfaseroberfläche montiert werden soll. 2. Befestigen Sie die klebenden Unterlagen an der Halterung für die Montage unter Deck. 3. Setzen Sie die GPS 17x in die Halterung für die Montage unter Deck ein. 18

GPS 17x NMEA 2000 Installationsanweisungen

4. Bringen Sie die Halterung an der Montagefläche an. 5. Montieren Sie die Halterung für die Montage unter Deck mit Schrauben an der Montagefläche. Achten Sie besonders darauf, dass die Schrauben nicht die Oberfläche des Decks durchstoßen. 6. Verbinden Sie die NMEA 2000-Stichleitung mit der GPS 17x. 7. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und verbinden Sie es mit dem NMEA 2000-Netzwerk.

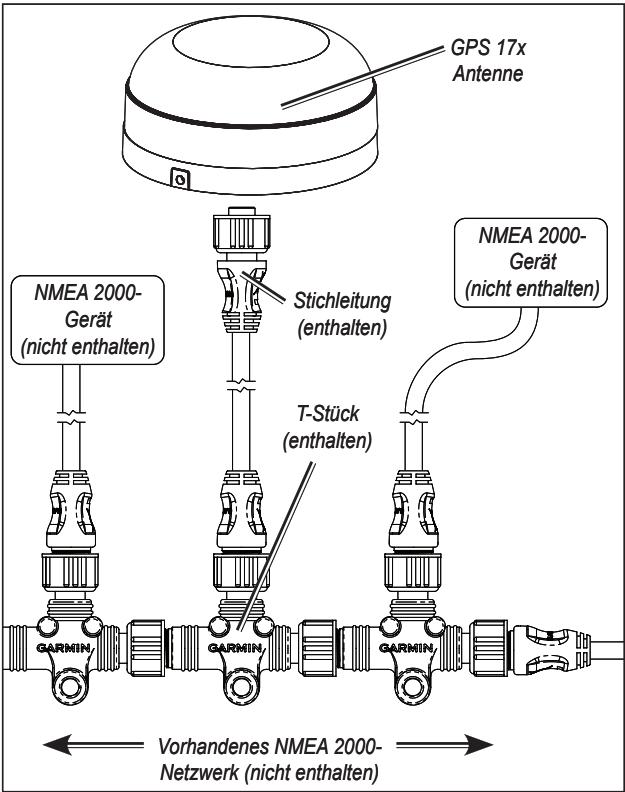

Im Lieferumfang ders GPS 17x sind ein NMEA 2000-T-Stück und eine NMEA 2000-Stichleitung enthalten. Diese beiden Komponenten dienen zum Verbinden der GPS 17x mit dem vorhandenen NMEA 2000-Netzwerk. Wenn auf Ihrem Boot kein NMEA 2000-Netzwerk vorhanden ist, müssen Sie ein solches Netzwerk einrichten. Weitere Informationen zu NMEA 2000 finden Sie auf www.garmin.com. So verbinden Sie die GPS 17x GPS 17x mit einem vorhandenen Antenne NMEA 2000-Netzwerk: 1. Ermitteln Sie eine geeignete Stelle zum Anschließen der GPS 17x an den Backbone (Zentralleitung) des vorhandenen NMEA 2000NMEA 2000Netzwerks. Gerät (nicht enthalten) 2. Trennen Sie in der Nähe der NMEA 2000Stichleitung Gerät Stelle, an der Sie die GPS 17x (enthalten) (nicht enthalten) anschließen möchten, eine Seite eines NMEA 2000-TStücks vom Backbone. T-Stück Wenn Sie den NMEA 2000(enthalten) Backbone erweitern müssen, schließen Sie ein passendes Verlän-gerungskabel (nicht im Lieferumfang enthalten) für den NMEA 2000-Backbone an die Seite des T-Stücks an, an der Sie die Verbindung getrennt haben. 3. Schließen Sie ein mitgeliefertes T-Stück an den NMEA 2000Vorhandenes NMEA 2000Backbone an. Netzwerk (nicht enthalten) 4. Verlegen Sie die mitgelieferte Stichleitung der GPS 17x Antenne zur Spitze des T-Stücks, das Sie an das NMEA 2000-Netzwerk angeschlossen haben. Wenn die mitgelieferte Stichleitung nicht lang genug ist, können Sie eine Verlängerung von maximal 4 m (13 Fuß) verwenden. Sollten Sie ein längeres Kabel benötigen, versehen Sie den NMEA 2000Backbone mit einer Erweiterung gemäß den NMEA 2000-Spezifikationen.

Schritt 3: Aktualisieren Sie den Plotter (Firmwareupdate)

Aktualisieren Sie Ihren Garmin-Plotter mit der neuesten Software, damit Kompatibilität mit der GFS 17x gewährleistet ist. Weitere Informationen finden Sie unter http://www8.garmin.com/support/download.jsp.

GPS 17x NMEA 2000 Installationsanweisungen

DE Schritt 2: Verbinden Sie die GPS 17x Antenne mit dem NMEA 2000-Netzwerk

Technische Daten Physisch

91,6 mm (3 19/32 Zoll) Breite × 49,5 mm (1 15/16 Zoll) Höhe Gewicht: 201 g (7,1 oz.) NMEA 2000-Stichleitung: 6 m (9 Fuß, 8 Zoll) Temperaturbereich: -30 °C (-22 °F) bis

80 °C (176 °F) Gehäusematerial: Vollständig abgedichtet, schlagfestes KunststoffVerbundmaterial, wasserdicht gemäß IEC 529 IPX7

Stromversorgungsquelle:

8–33 V Gleichspannung, ungeregelt Eingangsstrom: 40 mA bei 12 V Gleichspannung NMEA 2000 Load Equivalency Number (LEN): 1 (100 mA)

<10 m (33 Fuß) 95 % (typisch) 3–5 m (10-16 Fuß) 95 % typisch (WAAS/EGNOSGenauigkeit) Geschwindigkeit: 0,05 m/s (im stabilen Zustand)

NMEA 2000-PGN-Informationen Senden 059392

Empfangen ISO-Zulassung

ISO-Adressenanforderung

Gruppenfunktion NMEA - Befehl/Anforderung/Bestätigung

ISO-Adressenanforderung

Gruppenfunktion PGN-Listen senden/empfangen

Gruppenfunktion NMEA - Befehl/ Anforderung/Bestätigung

Systemzeit und -datum

GNSS-Satelliten in Reichweite

Die GPS 17x ist NMEA 2000zertifiziert

Konformitätserklärung

Garmin erklärt hiermit, dass diese GPS 17x den wesentlichen Anforderungen und weiteren relevanten Vorschriften der Direktive 1999/5/EG entspricht. Sie finden die vollständige Konformitätserklärung auf der Garmin-Website für Ihr Garmin-Produkt: www.garmin.com/products/gps17x/. Klicken Sie auf Handbücher und dann auf den Link Konformitätserklärung.

Software-Lizenzvereinbarung

DURCH DIE VERWENDUNG DER GFS 17x STIMMEN SIE ZU, AN DIE BEDINGUNGEN DER FOLGENDEN LIZENZVEREINBARUNG GEBUNDEN ZU SEIN. LESEN SIE DIE LIZENZVEREINBARUNG AUFMERKSAM DURCH. Garmin gewährt Ihnen eine beschränkte Lizenz zur Verwendung der Software auf diesem Gerät (die „Software“) im Binärformat im Rahmen des normalen Betriebs dieses Geräts. Verfügungsrechte, Eigentumsrechte und geistige Eigentumsrechte an der Software verbleiben bei Garmin. Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen Sie an, dass Struktur, Organisation und Code der Software wertvolle Betriebsgeheimnisse von Garmin sind und dass der Quellcode der Software ein wertvolles Betriebsgeheimnis von Garmin bleibt. Sie erklären sich bereit, die Software oder Teile davon nicht zu dekompilieren, zu deassemblieren, zu verändern, zurückzuassemblieren, mittels Reverse Engineering zu bearbeiten, in eine allgemein lesbare Form umzuwandeln oder ein von der Software abgeleitetes Produkt zu erzeugen. Sie verpflichten sich, die Software nicht in ein Land zu exportieren oder zu re-exportieren, das nicht im Einklang mit den Exportkontrollgesetzen der USA steht. 20
